Bengkeltv.id – Pengertian Reaktansi Induktif dan Rumusnya Lengkap. Reaktansi induktif merupakan salah satu konsep dasar dalam dunia kelistrikan, terutama dalam analisis rangkaian arus bolak-balik (AC). Konsep ini merujuk pada hambatan yang timbul akibat adanya induktor yang terpasang dalam suatu rangkaian. Induktor, yang umumnya berupa kumparan kawat, memiliki sifat untuk menyimpan energi dalam bentuk medan magnet ketika arus mengalir melaluinya. Reaktansi induktif sendiri menggambarkan sejauh mana induktor tersebut dapat menghalangi aliran arus listrik, namun berbeda dengan resistansi yang bersifat konstan, reaktansi ini sangat bergantung pada frekuensi arus yang melewati induktor.
Dalam rangkaian AC, arus listrik tidak mengalir dengan cara yang sama seperti pada arus searah (DC). Karena adanya perubahan arah arus pada setiap siklus, induktor akan memberikan hambatan yang lebih besar seiring dengan meningkatnya frekuensi. Ini berarti bahwa semakin tinggi frekuensi arus yang mengalir, semakin besar pula reaktansi induktif yang diberikan oleh induktor tersebut. Oleh karena itu, pemahaman tentang reaktansi induktif sangat penting, terutama untuk perancangan dan analisis rangkaian listrik AC yang melibatkan komponen induktor.
Artikel ini akan membahas secara lebih mendalam mengenai pengertian reaktansi induktif, bagaimana cara kerjanya dalam rangkaian, serta faktor-faktor yang memengaruhinya. Selain itu, kita juga akan mengeksplorasi pengaruh reaktansi induktif terhadap kinerja rangkaian listrik dan bagaimana hal ini dapat mempengaruhi efisiensi serta kestabilan operasional sistem kelistrikan secara keseluruhan.
Pengertian Reaktansi Listrik
Reaktansi listrik adalah hambatan yang muncul dalam arus bolak-balik (AC), atau lebih tepatnya, resistansi yang dialami oleh suatu rangkaian elektronik terhadap perubahan tegangan atau arus listrik yang disebabkan oleh induktansi atau kapasitansi.
Secara prinsip, reaktansi listrik mirip dengan resistansi, dan satuan pengukurannya pun sama, yaitu Ohm (Ω).
Perbedaannya terletak pada kenyataan bahwa reaktansi hanya dapat diukur saat arus bolak-balik (AC) mengalir. Hal ini disebabkan karena reaktansi terjadi hanya ketika ada perubahan tegangan atau arus listrik dalam suatu sirkuit.
Sebaliknya, pada arus searah (DC), tegangan dan arus listrik bersifat konstan, sehingga tidak ada reaktansi dalam rangkaian tersebut.
Pengertian Reaktansi Induktif
Reaktansi induktif adalah hambatan yang dimiliki oleh induktor terhadap arus listrik AC (arus bolak-balik). Reaktansi ini diukur dalam satuan Ohm (Ω).
Induktor adalah komponen elektronika pasif yang menghasilkan medan magnet ketika dilalui oleh arus listrik AC, serta dapat menyimpan energi listrik dalam waktu singkat.
Meskipun induktor dapat menghantarkan arus listrik searah (DC), ia menghambat aliran arus bolak-balik (AC). Reaktansi induktif mengacu pada sifat induktor yang menghalangi aliran arus listrik AC. Ketika arus DC mengalir melalui induktor, arus tersebut akan terus meningkat hingga mencapai kondisi stabil pada arus maksimum, yang ditentukan oleh hambatan lilitan induktor dalam satuan Ohm (Ω).
Namun, ketika arus AC melewati induktor, karakteristik arus berubah dibandingkan dengan arus DC. Gelombang sinusoidal arus AC menyebabkan perbedaan fase antara tegangan (voltage) dan arus listrik (current). Perubahan arah medan magnet menghasilkan gaya gerak listrik (GGL) yang berlawanan, menghambat aliran arus.
Hambatan ini terjadi karena perubahan medan listrik dan medan magnet dalam induktor saat dilalui arus AC. Hambatan terhadap arus AC dalam induktor disebut impedansi (Z), yang berbeda dengan resistansi yang digunakan dalam rangkaian DC. Untuk membedakan antara resistansi DC dan AC, istilah “reaktansi” digunakan.
Dengan kata lain, hambatan yang dimiliki oleh induktor dalam rangkaian AC disebut reaktansi induktif. Nilai reaktansi ini diukur dalam satuan Ohm, namun simbol yang digunakan adalah huruf “X” besar, dengan reaktansi induktif disimbolkan sebagai “XL”.
Rumus Reaktansi Induktif
Setelah membahas pengertian reaktansi induktif, sekarang akan dijelaskan rumus untuk menghitungnya. Notasi untuk reaktansi induktif adalah XL. Untuk menghitung besar reaktansi induktif pada arus AC dengan sinyal sinusoidal, dapat digunakan rumus berikut:

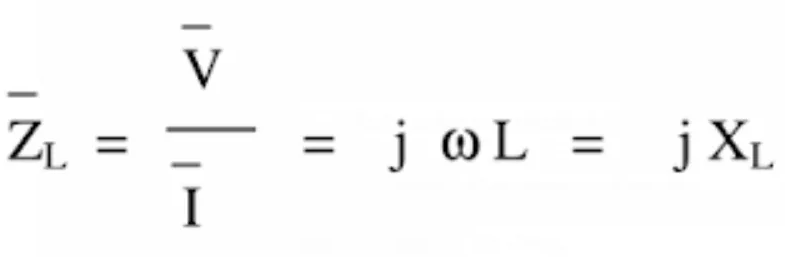

Dari rumus tersebut, kita dapat menyederhanakan dengan menghilangkan “j”, sehingga diperoleh rumus:
- XL = ω L
Jika nilai frekuensi sudut (angular frequency) ω diketahui, dengan ω = 2πF, maka rumus reaktansi induktif menjadi:
- XL = 2πFL
Dalam rumus ini:
- XL = reaktansi induktif
- F = frekuensi sinyal sinusoidal
- L = nilai induktansi
Dari rumus tersebut, dapat disimpulkan bahwa nilai reaktansi induktif berbanding lurus dengan frekuensinya. Dengan kata lain, semakin besar frekuensi, semakin besar pula nilai reaktansi induktif, yang berarti hambatan yang lebih besar. Sebaliknya, pada frekuensi rendah, reaktansi induktif akan lebih kecil.
Contoh Perhitungan Reaktansi Induktif
Setelah memahami pengertian reaktansi induktif, misalkan sebuah rangkaian elektronika memiliki induktansi 200 mH yang akan dihubungkan dengan sumber tegangan AC 220V. Rangkaian ini beroperasi pada frekuensi 60 Hz. Pertanyaannya adalah, berapa nilai reaktansi induktif dan berapa besar arus listrik yang dibutuhkan oleh rangkaian ini?
Diketahui:
- L = 200 mH
- F = 60 Hz
- XL = ?
- I = ?
Jawaban:
Untuk menghitung reaktansi induktif (XL), kita gunakan rumus:
- XL = 2πfL
- XL = 2 × 3,142 × 60 × 0,2
- XL = 75,41 Ω
Selanjutnya, untuk menghitung arus (I), kita gunakan rumus hukum Ohm:
- I = V / XL
- I = 220 / 75,41
- I = 2,92 A
Jadi, nilai reaktansi induktif pada rangkaian ini adalah 75,41 Ω dan arus listrik yang dibutuhkan adalah 2,92 A.
Dari perhitungan tersebut, dapat disimpulkan bahwa jika frekuensi atau induktansi meningkat, maka reaktansi induktif juga akan meningkat.
Jika frekuensi mendekati tak terhingga (infinity), nilai reaktansi induktif akan terus meningkat hingga mencapai nilai tak terhingga, seperti pada rangkaian terbuka.
Sebaliknya, jika frekuensi mendekati 0 atau sama dengan tegangan DC, reaktansi induktif akan menurun hingga mencapai nilai 0, seperti pada rangkaian yang terhubung pendek (short circuit).
Ini menunjukkan bahwa nilai reaktansi induktif berbanding lurus dengan frekuensi; dengan kata lain, peningkatan frekuensi akan menyebabkan peningkatan nilai reaktansi induktif.
Reaktansi induktif pada induktor

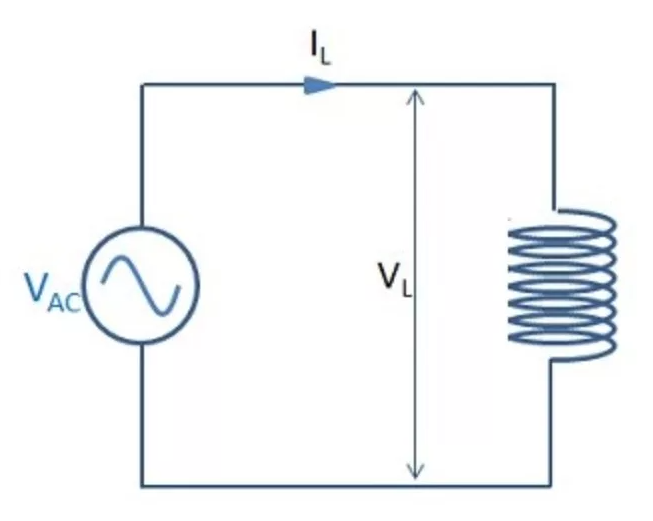

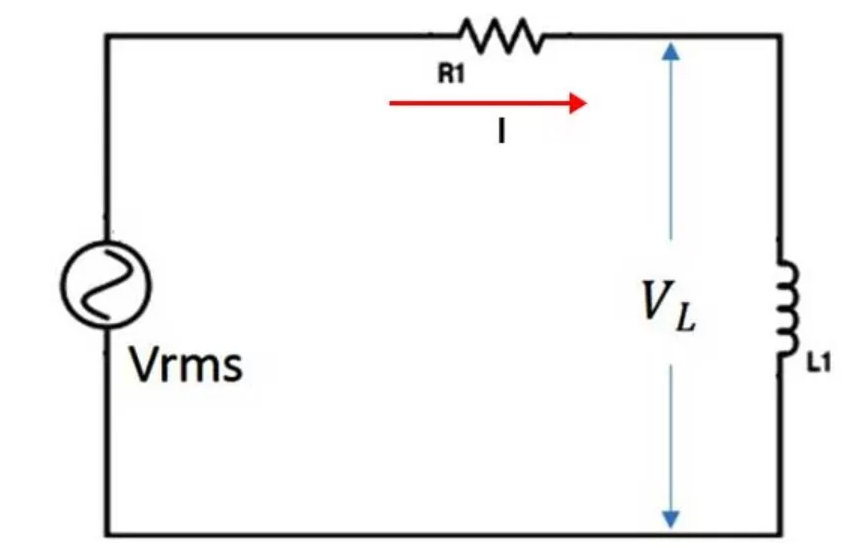

Seperti yang kita ketahui, arus listrik AC atau arus bolak-balik memiliki sifat berubah-ubah dari waktu ke waktu. Perubahan ini mengakibatkan adanya hambatan pada induktor.

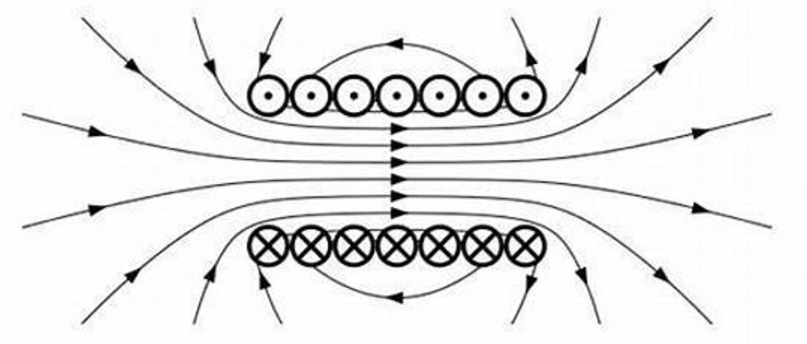

Ketika arus bolak-balik mengalir melalui induktor, medan magnet akan terbentuk di sekitar induktor yang menghasilkan gaya gerak listrik (GGL) induksi dengan arah yang berlawanan dengan arus masuk. GGL induksi yang berlawanan ini menghambat aliran arus masuk dalam induktor.
Besarnya hambatan GGL induksi terhadap arus masuk ini dipengaruhi oleh perubahan frekuensi arus masuk. Dengan kata lain, reaktansi pada induktor muncul karena perubahan arus masuk AC pada induktor.
Hambatan atau reaktansi induktor dikenal sebagai impedansi, mirip dengan hambatan yang ditimbulkan oleh resistor terhadap arus listrik DC yang mengalirinya.
Namun, untuk menghindari kebingungan, hambatan induktor terhadap arus AC dikenal sebagai reaktansi induktif. Simbol yang digunakan untuk menunjukkan hambatan pada induktor ini adalah huruf XL.
Aplikasi Rangkaian Reaktansi Induktif
Sudah memahami Pengertian Reaktansi Induktif kan? aplikasi Rangkaian Reaktansi Induktif dapat digunakan dalam perhitungan rangkaian cross over speaker. Rangkaian ini berguna ketika kita memiliki jalur khusus untuk frekuensi rendah dari speaker woofer dan kita ingin mencegah frekuensi tinggi yang mengganggu pergerakan dan voice coil speaker.
Dalam rangkaian cross over speaker, filter induktor digunakan sebagai bagian penting. Filter induktor ini memiliki reaktansi induktif, yang merupakan sifat alami induktor untuk menghambat aliran arus AC pada frekuensi tinggi.
Dengan mengatur nilai dan karakteristik filter induktor yang tepat, kita dapat memisahkan frekuensi rendah dari frekuensi tinggi dengan baik.
Ketika sinyal audio masuk ke rangkaian cross over, filter induktor akan menghambat komponen frekuensi tinggi sinyal tersebut. Ini berarti frekuensi tinggi akan dialihkan ke jalur terpisah yang mengarah ke speaker yang didedikasikan untuk frekuensi tinggi, seperti tweeter. Sementara itu, frekuensi rendah akan dibiarkan melalui jalur utama menuju speaker woofer.
Dengan menggunakan reaktansi induktif dalam rangkaian cross over, kita dapat mencapai pemisahan frekuensi yang jelas antara woofer dan tweeter.
Woofer akan menerima dan memainkan frekuensi rendah dengan baik, sedangkan tweeter akan fokus pada frekuensi tinggi tanpa adanya gangguan dari frekuensi rendah yang tidak diperlukan.
Penerapan rangkaian reaktansi induktif dalam cross over speaker sangat penting untuk mencapai kualitas suara yang optimal dalam sistem audio.
Dengan menggunakan filter induktor yang tepat, kita dapat memastikan bahwa masing-masing komponen speaker menerima frekuensi yang sesuai dengan karakteristiknya, sehingga menghasilkan suara yang jernih, terpisah, dan akurat.
Kesimpulan
Sebagai kesimpulan, reaktansi induktif memainkan peran penting dalam rangkaian arus bolak-balik (AC). Nilai reaktansi induktif ini sangat dipengaruhi oleh faktor-faktor seperti frekuensi sinyal dan induktansi itu sendiri. Dalam perhitungan di atas, kita melihat bagaimana nilai reaktansi induktif meningkat seiring dengan bertambahnya frekuensi, yang pada gilirannya juga mempengaruhi besar arus listrik yang dibutuhkan oleh rangkaian.
Penting untuk dicatat bahwa reaktansi induktif berbanding lurus dengan frekuensi, yang berarti semakin tinggi frekuensinya, semakin besar reaktansi induktif yang terjadi. Sebaliknya, pada frekuensi yang sangat rendah atau ketika arus DC diterapkan, nilai reaktansi induktif akan berkurang hingga mencapai nol. Pemahaman tentang reaktansi induktif ini sangat penting dalam merancang rangkaian elektronik, terutama dalam sistem yang menggunakan komponen induktif seperti transformer, motor listrik, atau filter AC.
Jadi, memahami reaktansi induktif, serta pengaruhnya terhadap aliran arus listrik dalam rangkaian, adalah kunci untuk memastikan kinerja optimal dalam aplikasi-aplikasi arus bolak-balik. Semoga penjelasan ini dapat membantu Kalian lebih memahami konsep dasar ini, serta bagaimana reaktansi induktif mempengaruhi desain dan fungsi rangkaian elektronik. Semoga informasi dari bengkeltv.id mengenai Pengertian Reaktansi Induktif ini bermanfaat untuk Kalian.
