√ Pengertian Rangkaian RLC: Fungsi, Jenis dan Karakteristiknya Lengkap

Bengkeltv.id – √ Pengertian Rangkaian RLC: Fungsi, Jenis dan Karakteristiknya Lengkap. Definisi dari Rangkaian RLC adalah rangkaian listrik yang terdiri dari tiga elemen utama, yaitu resistor (R), induktor (L), dan kapasitor (C).

Kombinasi unik dari ketiga komponen ini menciptakan berbagai fenomena listrik yang sangat penting dalam teknologi modern. Saat kita menjelajahi setiap elemen ini lebih lanjut, kita akan menemukan fungsinya serta contoh soal yang akan membantu kita memahami topik ini dengan lebih mendalam.

Rangkaian RLC tidak muncul begitu saja dalam semalam. Ini merupakan hasil dari ratusan tahun penelitian dan perkembangan dalam bidang fisika dan teknik. Perjalanan panjang ini mencakup titik balik seperti penemuan hukum Ohm dan kemajuan lainnya yang telah memengaruhi cara kita memahami dan menggunakan listrik saat ini.

Manfaatkan artikel ini untuk memahami konsep rangkaian RLC, fungsi utamanya, dan beberapa contoh soal yang dapat membantu kalian mengaplikasikannya dalam kehidupan nyata.

Pengertian Rangkaian RLC

Rangkaian RLC adalah tipe rangkaian yang menggunakan komponen-komponen seperti kapasitor, induktor, dan resistor sebagai bagian dari strukturnya. Entah dalam konfigurasi seri atau paralel, ketiga elemen utama ini harus selalu ada dalam suatu rangkaian RLC.

Dalam rangkaian ini, kapasitor, induktor, dan resistor digabungkan menjadi satu kesatuan dalam suatu instalasi. Gabungan dari ketiganya disebut sebagai impedansi (Z) dan diukur dalam satuan Ohm.

Pada perangkat elektronik, penggunaan rangkaian RLC bisa menjadi jauh lebih kompleks. Karena itu, rangkaian ini mampu membentuk isolator harmonik dan juga memiliki kemampuan untuk beresonansi dengan rangkaian RLC lainnya.

Fungsi Rangkaian RLC

Rangkaian RLC memiliki berbagai fungsi yang sering diterapkan dalam berbagai kebutuhan sehari-hari, meskipun mungkin kita tidak menyadarinya. Berikut ini beberapa fungsi dari rangkaian RLC beserta contoh pengaplikasiannya:

Rangkaian Osilator: Rangkaian RLC sering digunakan dalam perangkat elektronik seperti pemancar gelombang radio dan televisi. Fungsi utamanya adalah menghasilkan osilasi yang diperlukan untuk mengirimkan dan menerima sinyal. Sebagai contoh, ketika kita menyalakan televisi atau radio FM, kita menggunakan rangkaian RLC dalam pemancar dan penerima sinyal tersebut.
Sistem Komunikasi dan Pemrosesan Sinyal: Dalam bidang komunikasi dan pemrosesan sinyal, rangkaian RLC, khususnya dalam konfigurasi seri, digunakan untuk mengontrol frekuensi dan mengatur sinyal. Ini penting dalam berbagai sistem komunikasi, seperti ponsel, radio, dan peralatan jaringan.
Pembesaran Tegangan: Rangkaian RLC seri juga dapat digunakan untuk memperbesar tegangan. Ini berguna dalam aplikasi yang memerlukan amplifikasi sinyal, seperti dalam perangkat audio atau elektronik musik. Rangkaian ini membantu meningkatkan daya sinyal suara atau musik sebelum diteruskan ke speaker.
Pemanasan Induksi: Baik rangkaian RLC seri maupun paralel sering digunakan dalam proses pemanasan induksi. Ini digunakan dalam industri untuk memanaskan logam atau bahan lain dengan efisien dan cepat, seperti dalam proses pengelasan logam atau produksi baja.
Proses Lainnya: Selain itu, rangkaian RLC juga digunakan dalam berbagai aplikasi lain seperti dalam sirkuit penyearah daya, pengaturan kecepatan motor listrik, dan bahkan dalam teknologi medis seperti alat pemindaian resonansi magnetik (MRI).

Dengan demikian, rangkaian RLC memiliki beragam fungsi yang sangat penting dalam teknologi modern dan berkontribusi besar dalam memenuhi kebutuhan sehari-hari kita, meskipun sering kali kita tidak menyadarinya.

Karakteristik Rangkaian RLC

Penggunaan RLC memang sangat umum dalam berbagai perangkat elektronik yang sering kita temui dalam kehidupan sehari-hari. Contohnya, rangkaian RLC sering digunakan dalam televisi, radio, dan perangkat lainnya. Komponen-komponen seperti kapasitor, induktor, dan resistor adalah bagian integral dari rangkaian ini.

Namun, apa yang sebenarnya membedakan perangkat yang menggunakan RLC dari jenis rangkaian lainnya? Untuk menjawab pertanyaan ini, kita perlu memahami karakteristik khas dari rangkaian RLC.

Seperti yang kita ketahui, rangkaian RLC terdiri dari kombinasi resistor, kapasitor, dan induktor. Oleh karena itu, karakteristik dari rangkaian ini mencerminkan sifat-sifat masing-masing komponen penyusunnya. Mari kita bahas karakteristik dari setiap komponen penyusun RLC di bawah ini.

Tentunya, mari kita bahas lebih lanjut mengenai karakteristik dari masing-masing komponen penyusun rangkaian RLC:

1. Karakteristik Resistor

Daya Listrik: Resistor memiliki kemampuan untuk mengubah energi listrik menjadi panas. Ini adalah karakteristik utamanya dan sering digunakan dalam rangkaian untuk mengendalikan aliran arus.
Daya Induktansi: Resistor memiliki daya induktansi yang rendah, yang berarti tidak memiliki efek magnetik yang signifikan pada rangkaian.
Desah Listrik: Resistor akan menghasilkan desah listrik dalam bentuk panas saat arus mengalir melaluinya, yang dapat mengakibatkan pemborosan energi.
Koefisien Suhu: Resistor memiliki koefisien suhu tertentu yang dapat memengaruhi resistansinya dengan perubahan suhu. Ini perlu dipertimbangkan dalam aplikasi yang memerlukan ketelitian tinggi.
Bias Listrik: Resistansi resistor adalah sifatnya yang penting. Namun, ketika digunakan dalam aplikasi daya tinggi, resistansi ini bisa menyebabkan pemborosan energi dalam bentuk panas.

2. Karakteristik Kapasitor

Struktur Dasar: Kapasitor terdiri dari dua pelat logam yang dipisahkan oleh bahan dielektrik. Ini menciptakan kemampuan kapasitor untuk menyimpan muatan.
Penyimpanan Muatan: Kapasitor memiliki karakteristik utama dalam penyimpanan muatan. Ketika dikenai tegangan, kapasitor akan mengumpulkan muatan di pelatnya yang dapat dilepaskan saat diperlukan dalam rangkaian.
Penggunaan Bahan Dielektrik: Karakteristik dari kapasitor juga terkait dengan bahan dielektrik yang digunakan, yang memengaruhi kapasitansi dan kinerjanya dalam penyimpanan muatan.
Kapasitansi: Kapasitansi adalah ukuran kemampuan kapasitor dalam menyimpan muatan. Ini diukur dalam farad dan akan berbeda-beda tergantung pada desain kapasitor dan bahan dielektrik yang digunakan.

3. Karakteristik Induktor

Bentuk Fisik: Induktor biasanya berbentuk kumparan atau lilitan kawat. Kumparan ini memungkinkan induktor untuk menyimpan medan magnet.
Penyimpanan Medan Magnet: Karakteristik utama dari induktor adalah kemampuannya untuk menyimpan medan magnet ketika arus mengalir melaluinya. Ini digunakan dalam aplikasi seperti transformator dan induksi elektromagnetik.
Melawan Fluktuasi Arus: Induktor juga memiliki sifat untuk melawan perubahan dalam arus yang mengalir melaluinya, yang sering diterapkan dalam rangkaian yang memerlukan stabilitas arus seperti dalam sirkuit catu daya.

Dengan memahami karakteristik masing-masing komponen penyusun RLC, kita dapat lebih baik mengerti bagaimana ketiga komponen ini berinteraksi dan berkontribusi pada kinerja keseluruhan rangkaian RLC.

Jenis – jenis Rangkaian RLC

Berdasarkan jenisnya, rangkaian RLC dapat dibedakan menjadi dua tipe, yaitu rangkaian RLC seri dan paralel. Apa perbedaan antara keduanya? Mari kita bahas lebih lanjut di bawah ini.

1. Rangkaian RLC Seri

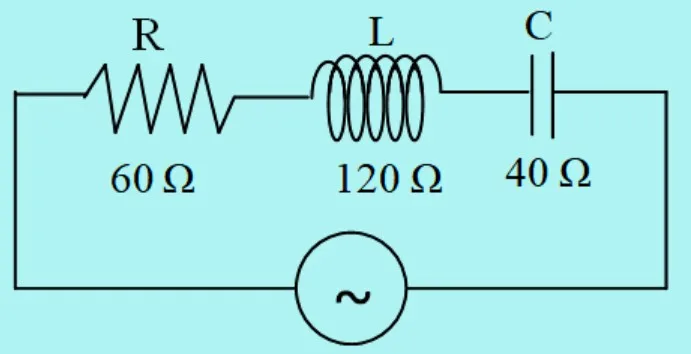

Secara khusus pada rangkaian RLC seri, komponen-komponen seperti kapasitor, resistor, dan induktor dihubungkan secara berurutan. Jenis arus yang digunakan dalam rangkaian seri ini adalah arus bolak-balik (AC).

Untuk memahami analisis yang terjadi pada rangkaian RLC seri, kita dapat mengikuti perjalanan arus mulai dari saat memasuki resistor, melalui induktor, hingga mencapai kapasitor. Untuk informasi lebih lanjut mengenai proses ini, mari kita eksplorasi lebih lanjut di bawah ini.

Arus AC Ketika Masuk Resistor

Ketika arus bolak-balik (AC) memasuki resistor, tegangan yang ada pada resistor akan memiliki nilai yang sama dengan arus yang mengalirinya. Ini berarti bahwa jika arus yang masuk memiliki amplitudo yang besar, maka amplitudo tegangan yang keluar juga akan sama besar (dan sefase). Kondisi ini dapat dijelaskan dengan persamaan berikut:

VR = IR

Arus AC Pada Induktor

Pada saat arus AC mengalir melalui induktor, nilai arus ini akan berubah secara berkelanjutan dan tidak konsisten. Untuk menggambarkan tegangan yang dihasilkan oleh induktor VL, kita dapat menggunakan persamaan berikut:

VL=L dl/dt

Arus AC Pada Kapasitor

Ketika arus AC mengalir melalui kapasitor, tegangan AC pada kapasitor akan cenderung meningkat secara perlahan. Dengan kata lain, saat arus mengalir ke dalam rangkaian, tegangan Vc. akan berkembang. Ini dapat diilustrasikan dengan rumus berikut:

Vc =1/C integral (Icdt)

Dalam rangkaian seri RLC, tegangan total arus umumnya mempunyai kesamaan. Secara khusus, tegangan pada resistor memiliki fasa yang sama dengan tegangan pada komponen induktor, tetapi dengan fase yang lebih mundur sekitar 90 derajat. Demikian pula, tegangan pada komponen kapasitor memiliki fasa yang lebih maju sekitar 90 derajat.

Untuk memahami lebih lanjut tentang impedansi dalam rangkaian RLC, silakan lihat diagram fasor rangkaian RLC di bawah ini:

Dalam hal persamaan yang digunakan untuk tegangan dalam rangkaian seri adalah sebagai berikut:

2. Rangkaian RLC Paralel

Dalam rangkaian RLC paralel, terdapat tiga komponen utama yang menjadi bagian integral dari susunannya, yaitu induktor, kapasitor, dan resistor. Ketiga komponen ini dihubungkan dalam konfigurasi rangkaian paralel.

Dalam rangkaian paralel ini, tegangan pasokan akan terbagi menjadi tiga bagian yang masing-masing mengarah pada kapasitor, induktor, dan resistor.

Setiap komponen dalam rangkaian ini memiliki tegangan yang berbeda, mulai dari kapasitor, induktor, hingga resistor. Untuk menghitung impedansi yang terdapat dalam rangkaian RLC paralel, kalian dapat menggunakan rumus berikut:

Untuk memahami lebih lanjut mengenai karakteristik rangkaian RLC paralel, berikut adalah diagram fasor yang sering digunakan untuk jenis rangkaian ini:

Dengan demikian, kita dapat lebih baik memahami bagaimana tegangan dan impedansi dibagi dan diukur dalam rangkaian RLC paralel ini.

Contoh Soal

Misalkan sebuah rangkaian RLC memiliki nilai reaktansi induktif sebesar 50 ohm, reaktansi kapasitif sebesar 150 ohm, dan resistansi sebesar 130 ohm. Selanjutnya, tegangan dari sumbernya adalah 130 volt. Pertanyaannya, berapa daya yang diserap oleh rangkaian ini?

Untuk menjawab pertanyaan ini, kita dapat menggunakan rumus berikut:

Z= √{R²+ (XL+Xc)²}
Z=√ 50²+(150-30)²}
Z= √ 50²+(120)²}
Z=130 ohm.

Untuk menghitung nilai arus (I), kita dapat menggunakan rumus:

I = V/Z
I = 130/130
I= 1 Ampere

Terakhir, untuk menghitung daya (P) yang diserap oleh rangkaian, kita gunakan rumus:

P= I² R
P= 1² (50)
P= 50 watt.

Baca Juga :

Penutup

Dalam kesimpulan artikel bengkeltv.id ini, pengertian rangkaian RLC merupakan fondasi dalam dunia elektroteknik yang terdiri dari resistor (R), induktor (L), dan kapasitor (C).

Komponen-komponen ini, ketika digabungkan, menciptakan perilaku dinamik yang kompleks yang dapat dimanfaatkan dalam berbagai aplikasi, mulai dari filter hingga sistem komunikasi.

Untuk memahami sepenuhnya beragam teknologi yang ada di sekitar kita, memiliki pemahaman dasar tentang rangkaian RLC adalah esensial.

Teruslah belajar dan eksplorasi lebih dalam mengenai rangkaian ini untuk membuka cakrawala pengetahuan di bidang elektroteknik.
