Bengkeltv.id – Pengertian Rangkaian Campuran dan Rumusnya Secara Lengkap. Dalam dunia seni, musik, dan bahkan ilmu kimia, istilah “rangkaian campuran” sering kali menjadi pusat perhatian. Namun, apa sebenarnya yang dimaksud dengan rangkaian campuran? Dalam konteks apapun, konsep ini menggambarkan perpaduan beragam unsur atau komponen yang digabungkan secara harmonis untuk menciptakan sesuatu yang baru dan unik.
Pada dasarnya, rangkaian campuran merujuk pada gabungan berbagai elemen yang memiliki karakteristik masing-masing, namun ketika digabungkan, menciptakan kesatuan yang lebih besar daripada bagian-bagiannya. Sebagai contoh, dalam seni visual, seorang seniman mungkin mengombinasikan berbagai warna, tekstur, dan bentuk untuk menciptakan sebuah lukisan yang menggugah perasaan. Begitu pula dalam musik, seorang komponis dapat menggabungkan berbagai melodi, ritme, dan harmoni untuk menghasilkan sebuah karya yang memesona.
Dalam ilmu kimia, rangkaian campuran mengacu pada campuran dua atau lebih zat atau substansi yang tidak berikatan secara kimia. Contohnya, campuran udara yang terdiri dari oksigen, nitrogen, karbon dioksida, dan gas-gas lainnya yang terkandung dalam proporsi yang berbeda-beda.
Pentingnya memahami konsep rangkaian campuran tidak hanya terletak pada pengertian fisik atau materialnya, tetapi juga pada makna filosofis yang terkandung di dalamnya. Rangkaian campuran mengajarkan kita tentang keberagaman, toleransi, dan pentingnya kerja sama dalam menciptakan keharmonisan. Dengan memahami prinsip ini, kita dapat belajar untuk menghargai perbedaan dan merangkul keanekaragaman untuk menciptakan sesuatu yang lebih indah dan bermakna. Dengan demikian, pengertian tentang rangkaian campuran tidak hanya berkaitan dengan konsep teknis, tetapi juga membuka pintu untuk pemahaman yang lebih dalam tentang kehidupan dan kreativitas manusia.

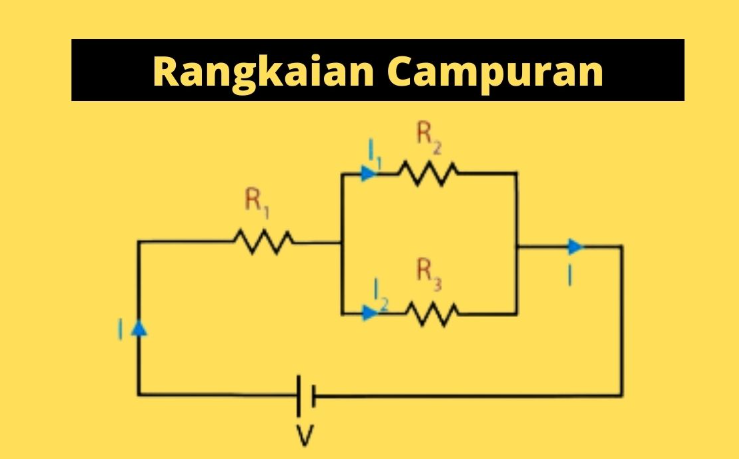

Pengertian Rangkaian Campuran
Sebuah rangkaian campuran adalah gabungan dari rangkaian listrik seri dan paralel yang disusun secara teratur menjadi satu kesatuan.
Rangkaian ini dianggap campuran karena arus dapat mengalir melalui elemen-elemen tersebut melalui jalur-jalur yang disusun baik secara seri maupun paralel.
Penerapan rangkaian campuran dapat ditemui dalam berbagai perangkat elektronik seperti sistem listrik di rumah, kendaraan bermotor, bangunan tinggi, alat penambah (adder), konverter, alat pengurang (subtractor), pengode (encoder), dan dekoder.
Ada beberapa bagian atau komponen yang membentuk rangkaian campuran. Beberapa di antaranya adalah Cabang, Mesh, dan Simpul.
Cabang dalam rangkaian campuran terdiri dari elemen-elemen aktif dan pasif yang terletak antara dua simpul berturut-turut.
Mesh adalah bagian tertutup dari rangkaian yang mengontrol aliran arus sehingga tidak melalui titik yang sama dua kali.
Sedangkan, simpul merujuk pada titik pertemuan antara dua atau lebih kabel konduktif yang menghubungkan beberapa elemen aktif atau pasif dari rangkaian.
Pemahaman yang mendalam tentang konsep dasar dari rangkaian seri dan paralel sangat penting saat mempelajari rangkaian campuran.
Hal ini karena kedua jenis rangkaian tersebut digabungkan dalam rangkaian campuran, dan prinsip-prinsip yang terkait dengan keduanya berlaku pada setiap komponen rangkaian campuran.
Gambar Rangkaian Campuran dan Cara Kerjanya
Setelah memahami Pengertian Rangkaian Campuran, langkah selanjutnya adalah memahami cara kerjanya yang pada dasarnya merupakan kombinasi dari rangkaian listrik seri dan paralel. Untuk menentukan nilai hambatan listrik dalam rangkaian campuran, langkah awalnya adalah mencari nilai hambatan dari masing-masing model rangkaian (seri dan paralel).
Setelah mendapatkan nilai hambatan dari kedua rangkaian tersebut, langkah berikutnya adalah menentukan nilai hambatan dari gabungan keduanya (rangkaian campuran).
Untuk memudahkan pemahaman, berikut ini disajikan contoh skema gambar rangkaian campuran beserta penjelasan tentang cara kerjanya.
Pada gambar rangkaian campuran di atas, terdapat beberapa lampu yang disusun baik secara seri, paralel, maupun kombinasi keduanya.
Lampu L3, L4, dan L5 terhubung secara seri, sementara lampu L1 dan L2 terhubung secara paralel. Lampu L3, L4, dan L5 termasuk dalam bagian rangkaian yang gabungan.
Cara Kerja Rangkaian:
- Jika lampu L3 mati, maka lampu L4 dan L5 juga mati karena terhubung secara seri, sehingga arus tidak dapat mengalir melalui L4 dan L5 saat L3 mati.
- Namun, jika lampu L3 mati, lampu L1 dan L2 tetap menyala karena terhubung secara paralel, sehingga arus masih bisa mengalir melalui jalur lain.
- Ketika lampu L1 mati, 4 lampu lainnya tetap menyala karena arus masih bisa mengalir melalui jalur kabel lainnya.
- Sama halnya ketika lampu L2 mati, 4 lampu lainnya tetap menyala karena arus masih bisa mengalir melalui jalur kabel lainnya.
- Rangkaian campuran direncanakan untuk berbagai keperluan dengan menggunakan dua jenis elemen, yaitu elemen aktif dan pasif.
Elemen aktif seperti sumber tegangan (generator/baterai) digunakan dalam rangkaian campuran, sedangkan elemen pasif umumnya berupa resistor, kapasitor, dan induktor. Kedua jenis elemen ini dapat dihubungkan baik secara seri, paralel, atau bahkan kombinasi dari keduanya.
Ciri-Ciri Rangkaian Campuran
Setiap rangkaian listrik memiliki karakteristik khusus. Berikut adalah beberapa karakteristik yang khas dari rangkaian campuran:
- Struktur rangkaian merupakan kombinasi dari rangkaian seri dan paralel.
- Cara kerja rangkaian mengikuti prinsip dasar penggabungan rangkaian seri dan paralel.
- Tegangan dan arus dalam rangkaian dapat tetap atau berubah sepanjang waktu.
- Arus yang melewati resistor seri dalam rangkaian campuran adalah konstan, sementara arus pada resistor paralel biasanya berbeda-beda.
- Sumber daya atau power supply dalam rangkaian campuran dapat berasal dari generator langsung seperti baterai, atau dari sumber tegangan alternatif lainnya.
- Kabel yang menghubungkan elemen-elemen berbeda tidak memberikan resistensi terhadap aliran arus listrik.
- Untuk menghitung arus dan tegangan pada setiap resistor, rangkaian campuran sering disederhanakan menjadi satu resistor ekuivalen.
Rumus Rangkaian Campuran
Tentu saja, kita bisa membuat rangkaian yang merupakan kombinasi antara rangkaian seri dan paralel. Rangkaian seperti ini dikenal sebagai rangkaian campuran.
Dalam rangkaian campuran, elemen-elemen rangkaian diatur sedemikian rupa sehingga ada bagian yang disusun secara seri dan bagian lainnya disusun secara paralel. Dengan menggunakan rumus-rumus yang sesuai, kita dapat menghitung hambatan total dari rangkaian campuran. Berikut adalah rumus yang digunakan:
Keterangan:
- Rtotal = hambatan total (ohm)
- Rs = hambatan pada rangkaian seri (ohm)
- Rp = hambatan pada rangkaian paralel (ohm)
Cara Menghitung Rangkaian Listrik Campuran
Sebenarnya, perhitungan rangkaian listrik campuran tidak terlalu rumit. Kalian hanya perlu memperhatikan nilai tahanan dan hambatannya.
Pada dasarnya, Kalian dapat menggunakan hukum-hukum yang berlaku untuk kedua jenis rangkaian, yaitu seri dan paralel.
Apakah Kalian masih kesulitan memahami perhitungannya? Untuk memberikan gambaran yang lebih jelas, mari kita lihat contoh soal tentang rangkaian listrik campuran berikut:
Sebuah instalasi listrik terhubung dalam rangkaian paralel. Rangkaian tersebut memiliki dua tahanan, yaitu 56 Ω dan 33 Ω.
Selain itu, terdapat juga sebuah tahanan yang terhubung secara seri dengan nilai hambatan 47 Ω. Berapa total hambatan rangkaian tersebut?
Diketahui:
R¹ = 56 Ω
R² = 33 Ω
R seri = 47 Ω
R total: ….?
Untuk menghitung hambatan total pada rangkaian paralel, kita menggunakan rumus berikut:
1/Rt = 1/R1 + 1/R2 + 1/R3 + · · · · · · + 1/Rn
1/Rt = 1/56 + 1/33
1/Rt = 89/1848
89 Rt = 1848
Rt = 1848/89
Rt = 20,8 Ω
Untuk menghitung hambatan total ketika menggabungkan rangkaian seri dan paralel, kita menggunakan rumus berikut:
Rt = R1 + R2 + R3 · · · · · · + Rn
Rt = 20,8 + 47 Ω
Rt = 67,8 Ω
Jadi, dapat disimpulkan bahwa hambatan total pada rangkaian listrik sederhana di atas adalah 67,8 Ω.
Penutup
Dalam mengakhiri artikel dari bengkeltv.id ini dengan mengupas lebih lanjut tentang Pengertian Rangkaian Campuran, dapat disimpulkan bahwa pemahaman yang mendalam tentang konsep ini sangatlah penting dalam dunia teknik listrik dan elektronika.
Rangkaian campuran menggabungkan keunggulan dari rangkaian seri dan paralel, memberikan fleksibilitas dan efisiensi dalam berbagai aplikasi. Dengan mengetahui cara kerja, struktur, serta karakteristiknya, kita dapat merancang sistem listrik yang lebih kompleks dan efisien.
Semakin dalam pemahaman kita terhadap prinsip-prinsip dasar rangkaian campuran, semakin baik pula kemampuan kita dalam menghadapi tantangan dan memecahkan masalah dalam bidang teknik listrik. Dengan demikian, memahami Pengertian Rangkaian Campuran tidak hanya memberikan wawasan yang luas, tetapi juga menjadi fondasi yang kokoh dalam mengembangkan teknologi listrik masa depan.
