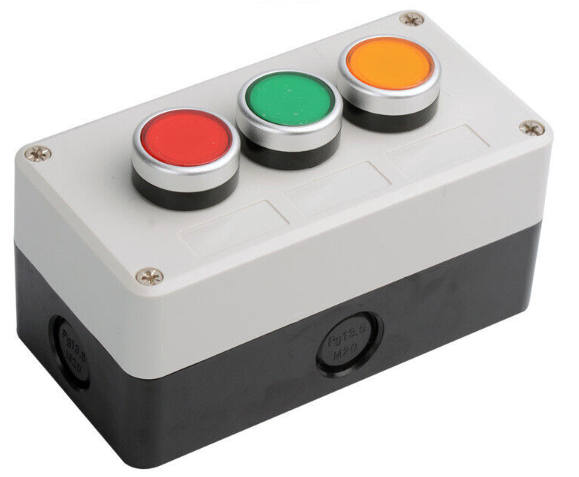

Bengkeltv.id – Pengertian Push Button : Fungsi dan Peranannya. Pengertian push button sering ditemui pada berbagai perangkat elektronik dan sistem kendali yang ada saat ini. Push button, atau yang lebih dikenal dengan nama tombol tekan, merupakan komponen yang berfungsi untuk mengaktifkan atau menonaktifkan suatu sistem atau fungsi hanya dengan cara menekan tombol tersebut. Meskipun terlihat sederhana, push button memiliki peran yang sangat vital dalam memfasilitasi interaksi antara pengguna dengan alat atau mesin. Keberadaan tombol tekan ini memungkinkan pengguna untuk mengendalikan berbagai perangkat dengan mudah dan efisien.
Dalam artikel ini, kita akan menjelajahi lebih dalam tentang pengertian push button, berbagai jenisnya yang tersedia di pasaran, serta aplikasi penggunaan push button dalam berbagai industri, seperti elektronik konsumen, otomotif, dan sistem kontrol industri. Dengan memahami fungsi dan ragam aplikasi push button, kita dapat melihat betapa pentingnya komponen ini dalam mendukung kemudahan serta kelancaran operasional perangkat elektronik dan sistem kendali yang ada di sekitar kita.
Pengertian Push Button
Tombol tekan adalah komponen elektronik yang memiliki peran yang sangat krusial dalam berbagai aplikasi. Fungsi utamanya adalah untuk menghubungkan atau memutuskan aliran listrik dalam suatu rangkaian elektronik atau sistem mekanik.
Saat tombol ini ditekan, aliran listrik akan terhubung atau terputus, tergantung pada desain dan mekanisme tombol tersebut. Mekanisme ini dikenal dengan istilah unlock atau “tidak mengunci”, di mana tombol berfungsi untuk membuka atau menutup sirkuit listrik. Ketika tombol tidak ditekan, sirkuit akan tetap dalam keadaan normal atau tidak aktif, memastikan sistem berfungsi sesuai yang diinginkan.
Tombol tekan juga memiliki peran vital dalam pengoperasian mesin-mesin industri. Pada banyak mesin, tombol ini digunakan sebagai pengendali utama untuk menyalakan dan mematikan perangkat. Tanpa tombol tekan yang berfungsi dengan baik, pengoperasian mesin-mesin industri akan terganggu. Oleh karena itu, tombol ini menjadi elemen penting dalam berbagai jenis mesin industri, dari peralatan manufaktur hingga mesin besar yang digunakan dalam proses produksi.
Fungsi Push Button
Sudah memahami Pengertian Push Button? Nah Sebagai suatu komponen yang berfungsi sebagai penghubung dan pemutus aliran listrik, tombol tekan ini banyak diterapkan dalam berbagai perangkat elektronik, termasuk speaker, relay, LED, dan perangkat output lainnya.
Berikut adalah beberapa fungsi utama dari tombol tekan:
1. Sebagai saklar On/Off
Tombol tekan sering dimanfaatkan sebagai saklar untuk mengontrol sistem, baik untuk mengaktifkan maupun mematikan perangkat atau fungsi tertentu.
2. Untuk memulai suatu tindakan
Tombol tekan juga berfungsi untuk memulai suatu aksi, seperti memulai pengiriman data dalam jaringan, memulai perekaman suara, atau berbagai tugas lainnya.
3. Pengalih input
Tombol tekan dapat bertindak sebagai pengalih input, misalnya untuk mengalihkan sinyal dari satu sumber ke sumber lainnya sesuai kebutuhan.
4. Menghasilkan sinyal interupsi
Tombol tekan sering digunakan untuk menghasilkan sinyal interupsi, seperti memberikan sinyal kepada mikrokontroler agar melakukan suatu tindakan tertentu.
Tombol tekan memiliki kemampuan untuk menjalankan berbagai fungsi karena sifatnya sebagai komponen elektronik dengan dua kondisi, yaitu dalam keadaan ditekan dan tidak ditekan.
Cara Kerja Push Button

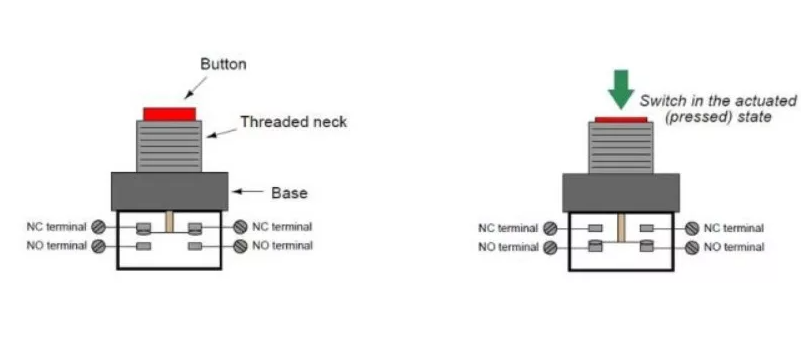

Setelah memahami pengertian tombol tekan, prinsip kerjanya pada dasarnya adalah untuk menghubungkan dan memutuskan aliran listrik. Tombol tekan tidak dilengkapi dengan kunci dan akan otomatis kembali ke posisi semula setelah ditekan.
Saat tombol tekan ditekan, statusnya akan berubah menjadi HIGH, yang memungkinkan arus listrik mengalir. Namun, begitu tombol dilepaskan, statusnya kembali ke LOW, sehingga arus listrik terputus.
Perlu dicatat bahwa cara kerja tombol tekan dapat bervariasi, tergantung pada jenisnya, apakah tombol tersebut NO (Normally Open) atau NC (Normally Closed).
Oleh karena itu, penting untuk memahami konsep dasar serta spesifikasi tombol tekan yang digunakan dalam setiap proyek elektronik, agar dapat berfungsi dengan tepat sesuai kebutuhan.
Simbol Push Button

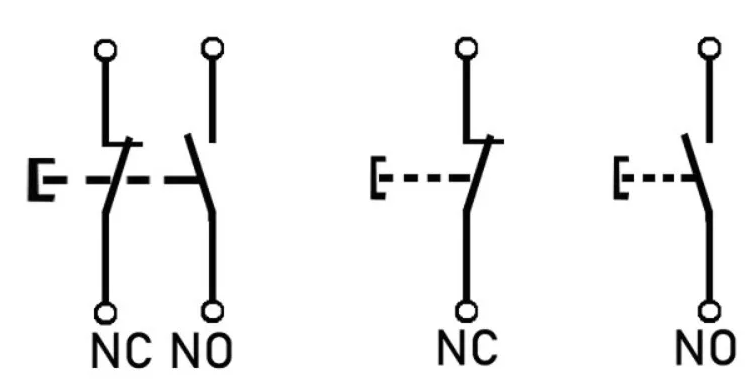

Dalam desain elektronik, terdapat berbagai simbol yang digunakan untuk mewakili tombol tekan. Pada gambar, terdapat tiga simbol utama, yaitu NC dan NO (gKalian), serta NC dan NO.
Setiap simbol tombol tekan menggambarkan jenis tombol dan menunjukkan cara kerja serta fungsi kendali tombol tersebut dalam suatu sistem.
Simbol-simbol ini sering digunakan dalam pembuatan diagram rangkaian listrik tiga fasa. Oleh karena itu, sangat penting untuk memahami konsep dan makna simbol-simbol ini sebelum menggunakannya dalam proyek elektronik Kalian.
Cara Pasang Push Button Pada Panel Listrik
Selanjutnya setelah memahami Pengertian Push Button, pemasangan tombol tekan pada panel listrik mungkin terdengar rumit, namun sebenarnya cukup mudah dilakukan dengan menggunakan alat-alat yang sesuai.
Dalam artikel ini, kita akan membahas seluruh proses pemasangan tombol tekan pada panel listrik, mulai dari persiapan peralatan yang dibutuhkan hingga menempatkan tombol tekan yang baru pada panel listrik.
1. Alat yang dibutuhkan
Beberapa alat yang diperlukan untuk memasang tombol tekan pada panel listrik antara lain:
- Bor listrik
- Mata bor
- Center punch
- Palu
- Hole saw
- Kikir bundar
2. Step by Step Memasang Push Button
Berikut adalah beberapa langkah yang perlu dilakukan untuk memasang tombol tekan pada panel listrik:
- Tentukan lokasi pemasangan tombol tekan pada panel listrik. TKaliani lokasi tersebut dengan menggunakan palu untuk memberi tKalian di panel.
- Siapkan bor listrik dengan mata bor kecil, lalu bor pada titik yang sudah ditKaliani.
- Ganti mata bor dengan hole saw dan pasangkan pada lubang yang telah dibuat.
- Tekan bor listrik perlahan dengan tekanan yang kuat hingga bor berhasil melubangi panel listrik.
- Setelah itu, kikir bagian panel listrik dan pasang tombol tekan yang baru.
- Dengan mengikuti langkah-langkah ini, Kalian dapat memasang tombol tekan pada panel listrik dengan mudah dan efisien.
Selain itu, penting untuk memahami perbedaan antara tombol tekan NO (Normally Open) dan NC (Normally Closed). Warna tombol tekan juga memiliki peran penting dalam memberi petunjuk tentang fungsinya.
Secara umum, tombol tekan dengan label “NO” atau “Start” biasanya berwarna hijau, sementara tombol “Stop” atau “NC” berwarna merah.
Untuk memastikan kinerja tombol tekan sesuai harapan, disarankan menggunakan alat bantu seperti Avo meter atau Ohm meter untuk pengukuran.
Juga, periksa bagian tubuh tombol tekan untuk informasi tambahan, karena terkadang terdapat keterangan yang menjelaskan apakah tombol tersebut berfungsi dengan kontak NC atau NO.
Dengan memahami warna dan keterangan pada tombol tekan, kita dapat memastikan tombol berfungsi dengan benar dan lebih mudah memahami cara kerjanya.
Cara Mengidentifikasi Jenis Push Button
Untuk mengidentifikasi jenis tombol tekan, apakah NO, NC, atau gKalian, ada beberapa cara yang dapat dilakukan. Berikut adalah beberapa tips yang dapat membantu:
Perhatikan warna tombol tekan. Tombol tekan dengan label NO atau Start biasanya berwarna hijau, sementara tombol Stop atau NC umumnya berwarna merah.
Gunakan alat bantu seperti Avo meter atau Ohm meter untuk melakukan pengukuran.
Periksa tubuh tombol tekan. Terkadang terdapat informasi atau keterangan yang menjelaskan apakah tombol tersebut menggunakan kontak NC atau NO.
Dengan mengikuti tips ini, Kalian dapat dengan mudah mengidentifikasi jenis tombol tekan yang digunakan dalam suatu sistem listrik atau elektronik.
Keuntungan Menggunakan Push Button
Sudah mengenal Pengertian Push Button selanjutnya kalian harus memahami Keuntungan Menggunakan Push Button. Dibandingkan dengan rangkaian yang kompleks yang memerlukan kombinasi tombol kontrol, tombol tekan memerlukan keterlibatan yang lebih minim.
Ukurannya pun lebih ringkas apabila diletakkan pada papan konsol atau pelat muka, sehingga memberikan ruang lebih untuk tombol lainnya.
Mekanismenya yang hanya ditekan juga memberikan kemudahan operasional. Selain itu, tombol tekan juga mengamankan mesin agar tidak aktif secara tidak disengaja.
Penutup
Sebagai penutup, pengertian push button mencakup lebih dari sekadar komponen sederhana yang sering kita temui pada berbagai perangkat elektronik dan sistem listrik. Tombol tekan adalah elemen penting dalam pengendalian aliran listrik, yang berfungsi untuk menghubungkan atau memutuskan sirkuit dengan cara yang mudah dan efisien. Jenis tombol tekan, seperti NO (Normally Open) dan NC (Normally Closed), memberikan fleksibilitas dalam penggunaannya sesuai dengan kebutuhan sistem.
Pemahaman yang baik tentang cara kerja, perbedaan jenis tombol, serta fungsinya sangat penting untuk memastikan pemasangan dan penggunaannya berjalan dengan lancar, terutama dalam rangkaian atau mesin industri. Selain itu, pengenalan terhadap simbol-simbol tombol tekan serta cara pengukuran dan identifikasi jenis tombol menggunakan alat bantu seperti Avo meter atau Ohm meter, dapat membantu kita dalam memilih dan memasang tombol tekan yang tepat untuk proyek elektronik. Semoga informasi dari bengkeltv.id mengenai Pengertian Push Button ini bermanfaat untuk Kalian.
