Bengkeltv.id – Pengertian Motor Servo dan Fungsinya Secara Lengkap. Motor servo adalah komponen vital dalam berbagai aplikasi yang memerlukan pengontrolan gerakan secara presisi, terutama di bidang otomasi dan robotik. Motor ini berfungsi untuk mengatur gerakan dengan tingkat akurasi yang tinggi, membuatnya ideal untuk sistem yang membutuhkan kontrol yang teliti atas posisi, kecepatan, dan percepatan suatu objek. Pengertian motor servo secara umum mengacu pada sistem elektromekanis yang dilengkapi dengan mekanisme umpan balik untuk menyesuaikan kinerjanya secara otomatis sesuai dengan instruksi yang diberikan.
Dalam aplikasinya, motor servo sering digunakan dalam berbagai bidang industri seperti manufaktur, di mana presisi sangat penting untuk proses otomatisasi mesin. Selain itu, di dunia hobi elektronik, motor servo menjadi pilihan populer untuk proyek-proyek DIY, robotika, dan perangkat yang memerlukan kontrol gerakan kecil dan tepat, seperti drone, robot mainan, hingga model pesawat terbang. Di sektor rumah tangga, motor ini digunakan dalam sistem otomasi rumah, seperti dalam pengaturan pintu otomatis, kamera keamanan dengan fungsi pan-tilt, hingga perangkat smart home lainnya.
Dalam artikel ini, kita akan mengulas lebih jauh tentang pengertian motor servo, mulai dari prinsip dasar kerjanya, berbagai jenis motor servo yang tersedia, hingga penerapannya dalam berbagai aspek kehidupan modern. Dengan pemahaman yang lebih dalam, kita dapat lebih menghargai peran penting motor servo dalam kemajuan teknologi dan kehidupan sehari-hari.
Pengertian Motor Servo

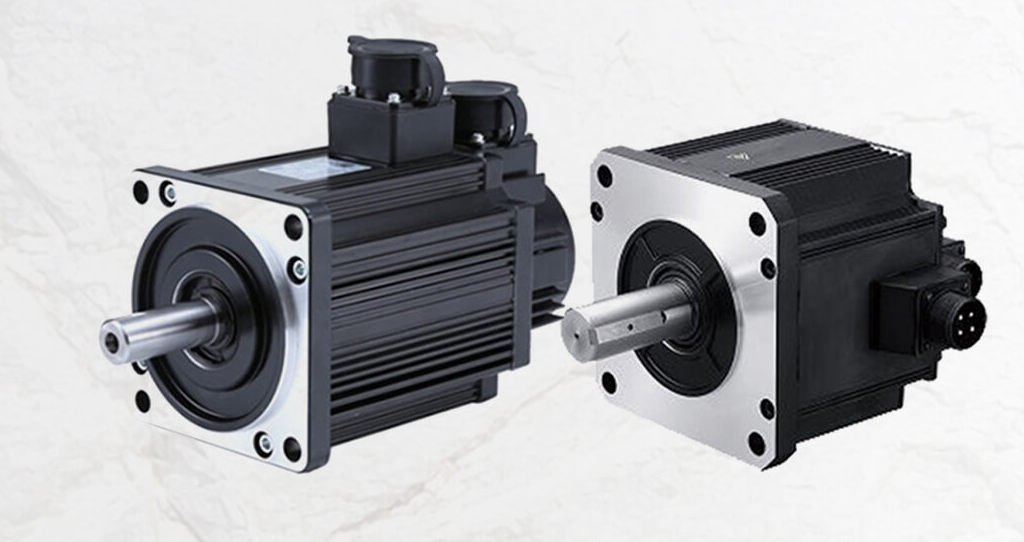

Servo motor adalah perangkat listrik yang digunakan dalam mesin-mesin industri cerdas untuk menggerakkan atau memutar objek dengan kontrol yang sangat presisi, terutama dalam hal posisi sudut, akselerasi, dan kecepatan. Kemampuan ini membedakannya dari motor biasa, karena servo motor mampu mengontrol gerakan dengan akurasi tinggi. Jika Kalian perlu menggerakkan dan mengarahkan objek pada sudut atau jarak tertentu, servo motor adalah pilihan yang tepat.
Servo motor bekerja dengan menggabungkan motor biasa dengan sensor tambahan, seperti encoder, yang memberikan umpan balik posisi secara real-time. Komponen pengendali servo motor, yang disebut servo drive, menjadi elemen penting dalam sistem ini. Servo drive dirancang khusus untuk mendukung presisi tinggi, menjadikannya kunci dalam pengoperasian servo motor.
Dalam industri, ketika presisi menjadi faktor utama, pemilihan servo motor sangatlah penting. Kemampuan servo motor untuk melakukan penempatan dengan akurasi tinggi menjadi salah satu parameter kunci dalam spesifikasinya. Contoh penggunaannya dapat ditemukan pada mesin CNC, di mana biasanya lebih dari satu servo motor digunakan secara bersamaan. Untuk mengoordinasikan gerakan semua servo motor tersebut, dibutuhkan PLC (Programmable Logic Controller) seperti Modicon M262 yang mampu memberikan perintah secara sinkron.
Selain itu, penting bahwa protokol komunikasi yang digunakan bersifat terbuka (open protocol), sehingga memungkinkan kompatibilitas antara PLC dan servo motor dari berbagai vendor, memastikan operasi yang mulus dan efisien dalam sistem industri yang kompleks.
Bagian-Bagian Motor Servo
Motor servo adalah perangkat penting dalam industri yang berfungsi mengubah energi listrik menjadi energi mekanik dengan presisi yang sangat tinggi. Motor ini digunakan dalam berbagai aplikasi, seperti robotika, otomasi industri, dan pengendalian gerakan. Agar dapat berfungsi dengan optimal, motor servo terdiri dari berbagai komponen yang bekerja secara sinergis.
Berikut ini adalah penjelasan detail mengenai bagian-bagian utama motor servo:
- Housing:
Housing atau casing merupakan bagian luar motor servo yang berperan melindungi komponen internal dan menjaga ketahanan motor dalam kondisi lingkungan yang keras. Biasanya terbuat dari material yang kuat dan tahan lama. - Bearing:
Bearing atau bantalan digunakan untuk mengurangi gesekan dan memastikan putaran rotor serta poros motor berlangsung dengan lancar. Bearing terbuat dari material yang tahan lama dan mampu menahan beban berat. - Rotor:
Rotor adalah bagian yang berputar pada motor servo dan bertugas menggerakkan beban. Rotor umumnya dilengkapi dengan magnet permanen yang terpasang pada porosnya. Ketika arus listrik dialirkan melalui stator, interaksi medan magnet akan menyebabkan rotor berputar. - Motor Shaft:
Motor shaft atau poros motor adalah komponen yang terhubung dengan rotor dan berfungsi mentransfer energi mekanik yang dihasilkan oleh motor servo ke perangkat lain. - Stator:
Stator berperan sebagai penghasil medan magnet statis. Terdiri dari lilitan kumparan, stator menciptakan medan magnet ketika arus listrik mengalir, yang kemudian berinteraksi dengan magnet pada rotor untuk menghasilkan putaran. - Snap Ring:
Snap ring adalah cincin kecil yang dipasang pada poros motor untuk menjaga komponen-komponen di dalam motor tetap terpasang dengan aman dan tidak bergeser. - Rem:
Rem pada motor servo berfungsi untuk menghentikan atau mengontrol kecepatan putaran rotor. Sistem rem biasanya menggunakan gaya magnet atau gesekan untuk mengendalikan pergerakan rotor dengan akurat. - Bearing Keeper:
Bearing keeper adalah komponen yang menjaga bantalan (bearing) tetap terpasang dengan aman pada posisinya di dalam housing motor servo. - O Ring:
O ring merupakan cincin karet yang dipasang antara housing dan tutup motor servo untuk mencegah masuknya debu, kotoran, atau cairan yang bisa merusak komponen dalam motor. - Encoder:
Encoder adalah sensor penting yang terpasang pada motor servo untuk mengukur posisi dan kecepatan putaran rotor. Data dari encoder digunakan oleh sistem kontrol untuk mengatur gerakan motor servo dengan akurasi yang tinggi.
Keseluruhan komponen ini bekerja bersama untuk memastikan motor servo dapat menggerakkan beban dengan kontrol yang presisi dan efisien dalam berbagai aplikasi industri.
Fungsi Motor Servo
Motor servo adalah perangkat listrik yang beroperasi berdasarkan prinsip closed-loop (loop tertutup). Dengan teknologi ini, motor servo mampu bekerja dengan tingkat presisi dan akurasi yang sangat tinggi, menjadikannya ideal untuk aplikasi yang membutuhkan kontrol gerakan yang tepat.
Ketepatan dan presisi adalah aspek krusial dalam mesin-mesin industri modern. Karena itu, motor servo banyak digunakan dalam berbagai sektor industri yang memerlukan pengendalian gerakan yang akurat dan stabil.
Berikut beberapa fungsi motor servo secara lebih detail:
- Digunakan dalam aplikasi robotika untuk menggerakkan berbagai bagian robot secara presisi.
- Digunakan dalam mesin pelabelan otomatis untuk memastikan posisi yang tepat pada label.
- Digunakan dalam mesin CNC (Computer Numerical Control) untuk pengendalian pemotongan dan pembentukan material.
- Digunakan dalam industri percetakan untuk konversi dan penyelarasan yang presisi.
- Digunakan dalam proses manufaktur otomatis untuk berbagai mekanisme penggerak.
- Digunakan dalam drone atau perangkat serupa untuk mengontrol sudut sayap atau rotor dengan akurat.
- Digunakan sebagai penggerak dalam sistem CCTV untuk memutar kamera sesuai kebutuhan.
- Digunakan dalam mainan mobil atau pesawat terbang yang dikendalikan dengan remote untuk mengatur gerakan dengan presisi.
- Digunakan dalam mesin pengemas otomatis untuk memastikan kemasan yang tepat dan konsisten.
Motor servo terus menjadi Kalianlan dalam berbagai aplikasi industri dan teknologi modern, memberikan kinerja yang Kalianl dan akurat.
Cara Kerja Motor Servo
Servo motor dikendalikan dengan mengirimkan pulsa listrik dengan lebar yang bervariasi melalui kabel kontrol, yang dikenal sebagai Pulse Width Modulation (PWM). Terdapat nilai pulsa minimum, maksimum, serta tingkat pengulangan yang menentukan gerakannya.
Motor servo umumnya dapat berputar 90° ke arah manapun, dengan total jangkauan rotasi sebesar 180°. Posisi netral motor servo adalah titik di mana ia memiliki rentang putaran yang sama, baik ke arah searah jarum jam maupun berlawanan.
PWM yang dikirimkan ke motor servo menentukan posisi porosnya. Durasi pulsa yang dikirim melalui kabel kontrol mengarahkan rotor untuk berputar ke posisi yang diinginkan.
Motor servo perlu membaca pulsa setiap 20 milidetik (ms), di mana panjang pulsa ini menentukan seberapa jauh motor akan berputar. Sebagai contoh, pulsa dengan durasi 1,5 ms akan menggerakkan motor ke posisi 90°. Jika pulsa lebih pendek dari 1,5 ms, motor akan bergerak berlawanan arah jarum jam menuju posisi 0°, dan jika lebih panjang dari 1,5 ms, motor akan berputar searah jarum jam menuju posisi 180°.
Saat servo diperintahkan untuk bergerak, ia akan bergerak ke posisi yang ditentukan dan bertahan di sana. Namun, jika ada upaya untuk memindahkan servo dari posisinya secara paksa, servo akan berusaha menahan dan mempertahankan posisinya.
Gaya maksimum yang dapat diberikan oleh servo disebut torsi servo. Meskipun servo dapat mempertahankan posisinya, ia tidak akan tetap berada di sana secara permanen tanpa pengulangan sinyal. Oleh karena itu, pulsa posisi harus diulang secara berkala agar servo tetap berada pada posisi yang diinstruksikan.
Jenis – jenis Motor Servo
Motor servo dapat diklasifikasikan menjadi berbagai jenis berdasarkan arus yang digunakan dan jenis putarannya. Berikut adalah beberapa jenis motor servo yang umum:
1. Jenis Motor Servo Berdasarkan Putarannya
Motor servo dapat dibedakan berdasarkan jenis putarannya menjadi:
- Potensional Rotation
Motor servo jenis ini memiliki kemampuan putaran sebesar 180°. Keunikan dari motor ini adalah kemampuannya untuk mengatur posisi sesuai keinginan, baik searah jarum jam maupun berlawanan arah jarum jam. Motor potensional rotation umumnya dilengkapi dengan gearbox yang berfungsi untuk menentukan posisi sudut dan mencegah putaran melebihi batas yang ditentukan. Motor servo dengan metode potensional rotation banyak digunakan dalam sistem robotik, seperti lengan robot, lutut, dan persendian lainnya. - Linier Rotation
Motor servo dengan jenis linier rotation memiliki mekanisme yang mirip dengan potensional rotation. Namun, pada tipe linier, penggunaan gearbox sedikit berbeda. Gearbox yang digunakan pada motor linier rotation menggunakan mekanisme rack and pinion, sehingga memungkinkan gerakan maju dan mundur. Penggunaan motor servo dengan jenis linier rotation relatif jarang dan lebih umum digunakan dalam industri tertentu. - Continuous Rotation
Jenis motor servo ini memiliki kemampuan putaran yang dapat diatur hingga 360°. Motor servo dengan continuous rotation dapat diatur secara fleksibel dan mampu berputar ke segala arah. Meskipun cara kerjanya mirip dengan motor biasa, motor servo tetap memiliki keunggulan yang layak dipertimbangkan, seperti torsi yang tinggi dan tingkat keakuratan yang baik.
2. Jenis Motor Servo Berdasarkan Arus Yang Digunakan
Motor servo juga dibedakan berdasarkan arus yang digunakan. Berikut adalah klasifikasi lengkap dengan penjelasannya:
- Motor Servo AC
Motor servo AC merupakan jenis motor servo yang menggunakan arus bolak-balik (AC). Motor servo AC umumnya dilengkapi dengan komponen yang disebut encoder. Encoder berfungsi untuk mengontrol sistem kerja motor servo. Dengan adanya kontrol loop tertutup yang diberikan oleh encoder, motor servo AC dapat menggunakan tegangan dan torsi yang lebih besar. Hal ini menghasilkan akurasi dan toleransi yang tinggi. Motor servo AC umumnya digunakan dalam aplikasi yang membutuhkan kekuatan dan torsi yang besar, seperti dalam industri. Contoh pengaplikasiannya termasuk robotika otomatisasi, mesin CNC, dan perangkat lain yang membutuhkan tingkat akurasi tinggi. - Motor Servo DC
Motor servo DC adalah jenis motor servo yang menggunakan arus searah (DC). Motor servo DC memiliki reaksi induktif amature yang rendah dibandingkan dengan motor servo AC. Selain itu, daya, torsi, dan ukurannya juga cenderung lebih kecil. Oleh karena itu, motor servo DC umumnya digunakan dalam mesin-mesin sederhana seperti remote control, mainan anak-anak, dan sejenisnya.
Kesimpulan
Sebagai kesimpulan, motor servo adalah komponen penting dalam berbagai aplikasi yang memerlukan kontrol gerakan presisi tinggi, mulai dari robotika hingga sistem otomasi industri. Dengan kemampuan untuk mengatur posisi, kecepatan, dan torsi secara akurat, motor servo telah menjadi Kalianlan dalam berbagai sektor teknologi modern. Prinsip kerja motor servo, yang didasarkan pada sistem closed-loop dengan umpan balik, memungkinkan perangkat ini untuk beroperasi dengan stabilitas dan akurasi yang luar biasa.
Melalui Pulse Width Modulation (PWM), motor servo dapat diarahkan untuk mencapai posisi tertentu dan mempertahankannya, yang membuatnya sangat ideal untuk aplikasi yang membutuhkan pengendalian gerakan yang tepat. Meskipun motor servo sering kali hanya dapat bergerak dalam sudut terbatas, fleksibilitas dan keakuratannya menjadikannya pilihan utama dalam berbagai sistem.
Dalam dunia industri yang semakin mengutamakan efisiensi dan otomatisasi, pemahaman mendalam mengenai pengertian motor servo serta penerapannya adalah hal penting untuk memaksimalkan performa dan hasil kerja. Dengan berbagai kelebihan yang ditawarkannya, motor servo akan terus memainkan peran signifikan dalam kemajuan teknologi dan inovasi masa depan. Demikianlah ulasan dari bengkeltv.id mengenai Pengertian Motor Servo, semoga informasi yang telah disampaikan dapat membantu kalian.
