Pengertian Mikrokontroler dan Bagaimana Cara Kerjanya

Posted on

Bengkeltv.idPengertian Mikrokontroler dan Bagaimana Cara Kerjanya. Mikrokontroler merupakan salah satu komponen penting dalam dunia elektronik yang sering kali diabaikan, padahal peranannya sangat krusial dalam pengembangan teknologi modern. Di era digital saat ini, keberadaan mikrokontroler menjadi semakin vital karena hampir semua perangkat yang kita gunakan sehari-hari mengKalianlkan sistem ini untuk berfungsi secara optimal. Secara sederhana, mikrokontroler dapat diartikan sebagai sebuah chip atau sistem komputer mini yang terintegrasi ke dalam perangkat untuk mengontrol berbagai fungsi dan operasi.

Mikrokontroler biasanya terdiri dari beberapa elemen kunci, termasuk unit pemrosesan pusat (CPU), memori, dan antarmuka input/output (I/O). Dengan kemampuannya untuk memproses data dan menjalankan instruksi, mikrokontroler menjadi otak di balik berbagai perangkat, mulai dari alat rumah tangga seperti mesin cuci dan oven, kendaraan yang dilengkapi dengan sistem manajemen mesin, hingga aplikasi yang lebih kompleks dalam sistem industri, seperti otomatisasi pabrik dan robotika.

Artikel ini akan membahas lebih dalam tentang pengertian mikrokontroler, cara kerjanya, serta aplikasinya dalam kehidupan sehari-hari. Selain itu, kita juga akan mengeksplorasi berbagai jenis mikrokontroler yang tersedia di pasaran dan bagaimana pemilihan mikrokontroler yang tepat dapat memengaruhi performa suatu perangkat. Dengan pemahaman yang lebih baik tentang mikrokontroler, kita dapat lebih menghargai teknologi yang ada di sekitar kita dan bagaimana teknologi tersebut membentuk kehidupan modern kita.

Pengertian Mikrokontroler

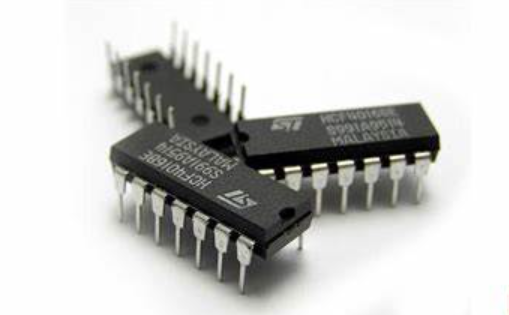

Mikrokontroler adalah jenis komputer mini yang terintegrasi dalam sebuah chip IC (Integrated Circuit), dirancang untuk menjalankan tugas atau fungsi tertentu.

Secara umum, IC mikrokontroler mencakup satu atau lebih inti prosesor (CPU), memori (RAM dan ROM), serta perangkat input dan output yang dapat diprogram.

Dalam praktiknya, mikrokontroler, atau yang sering disebut sebagai microcontroller dalam bahasa Inggris, digunakan dalam produk atau perangkat yang beroperasi secara otomatis.

Contoh penggunaannya meliputi sistem kontrol pada mesin mobil, remote control, perangkat medis, dan berbagai alat lain yang mengKalianlkan sistem terbenam (embedded system).

Popularitas penggunaan mikrokontroler terus meningkat karena kemampuannya dalam mengurangi ukuran dan biaya produk atau desain, jika dibandingkan dengan penggunaan mikroprosesor terpisah yang memerlukan memori dan perangkat input/output yang juga terpisah.

Fungsi Mikrokontroler

Mikrokontroler memiliki beberapa fungsi utama, antara lain:

  • Sebagai Counter:
    Mikrokontroler dapat berfungsi sebagai penghitung yang menghitung sinyal masukan. Fungsinya ini sangat berguna dalam berbagai aplikasi, seperti pengukuran waktu, perhitungan kecepatan, dan pemantauan frekuensi.
  • Sebagai Flip-Flop:
    Mikrokontroler juga dapat berperan sebagai flip-flop, yaitu sirkuit digital yang dapat menyimpan satu bit informasi. Hal ini memungkinkan mikrokontroler untuk menyimpan dan memanipulasi data secara digital.
  • Sebagai Pembangkit Osilasi:
    Mikrokontroler dapat menghasilkan sinyal osilasi yang stabil dan presisi. Osilator ini sangat penting dalam sistem yang memerlukan ketepatan waktu, seperti dalam pengaturan kecepatan motor.
  • Sebagai Decoder dan Encoder:
    Mikrokontroler dapat berfungsi sebagai decoder yang mengubah kode atau data menjadi format yang dapat dipahami oleh sistem lain. Selain itu, mikrokontroler juga dapat berperan sebagai encoder yang mengubah data menjadi kode yang sesuai.
  • Sebagai Timer atau Pengatur Waktu:
    Mikrokontroler dapat memantau waktu dan mengatur berbagai tugas sesuai dengan jadwal yang telah ditentukan. Dengan demikian, kontrol terhadap peristiwa dan tindakan pada waktu tertentu dapat dilakukan dengan tepat.
  • Sebagai ADC (Analog to Digital Converter):
    Mikrokontroler dilengkapi dengan konverter Analog to Digital (ADC) yang memungkinkan konversi sinyal analog menjadi data digital. Fungsi ini sangat penting dalam pengambilan data dari sensor analog dan pengolahan sinyal yang berhubungan dengan dunia analog.
Baca juga:  Pengertian Piezoelectric Buzzer : Cara Kerja dan Spesifikasi Lengkapnya

Struktur dan Diagram Blok Mikrokontroler

Pengertian Mikrokontroler
Berikut adalah struktur dan diagram blok mikrokontroler beserta penjelasan mengenai komponen utamanya.

1. CPU

CPU (Central Processing Unit) merupakan inti dari mikrokontroler yang berfungsi sebagai otak dari sistem. Tugas utama CPU adalah mengambil instruksi (fetch), menerjemahkannya (decode), dan kemudian mengeksekusinya (execute).

CPU bertanggung jawab untuk menghubungkan setiap komponen mikrokontroler menjadi satu sistem terintegrasi. Fungsi utamanya mencakup pengambilan dan dekode instruksi yang disimpan dalam memori program, di mana setiap instruksi harus diterjemahkan sebelum dapat diproses.

2. Port Serial

Port serial menyediakan berbagai antarmuka antara mikrokontroler dan perangkat periferal lainnya, seperti port paralel.

Antarmuka serial memungkinkan pengiriman dan penerimaan data secara bertahap, bit demi bit, melalui satu saluran komunikasi. Dengan menggunakan port serial, data dapat dikirim secara berurutan, yang sering digunakan untuk komunikasi dengan perangkat eksternal seperti port paralel.

3. Memori (Penyimpanan)

Memori memainkan peran penting dalam menyimpan data, yang bisa berupa data yang sudah diproses (output) atau data yang masih perlu diproses (input).

Ada dua jenis utama memori, yaitu RAM (Random Access Memory) dan ROM (Read-Only Memory). ROM digunakan untuk menyimpan data dalam jangka waktu yang lama, sementara RAM berfungsi untuk menyimpan data sementara selama program berjalan, sebelum akhirnya dipindahkan ke ROM.

Beberapa jenis RAM yang umum digunakan meliputi:

  • Contact Point (titik kontak)
  • Chip Packaging (kemasan chip)
  • CSP (Chip Scale Package)
  • DIP (Dual In-Line Package)
  • PCB (Printed Circuit Board)
  • TSOP (Thin Small Outline Package)
  • DRAM (Dynamic Random Access Memory)

4. Port Input/Output Paralel

Port Input/Output Paralel digunakan untuk menghubungkan berbagai perangkat, seperti LED, LCD, printer, memori, dan perangkat input/output lainnya ke mikrokontroler.

Port ini memungkinkan pengiriman dan penerimaan data secara paralel, di mana beberapa bit data dapat dikirim atau diterima secara bersamaan melalui beberapa jalur komunikasi.

5. ADC (Analog to Digital Converter)

Konverter ADC (Analog to Digital Converter) berfungsi untuk mengubah sinyal analog menjadi format digital.

Konverter ini menerima sinyal input dalam bentuk analog, misalnya dari output sensor, dan mengubahnya menjadi sinyal digital.

Output digital dari konverter ADC dapat digunakan untuk berbagai aplikasi digital, seperti ditampilkan pada layar digital pada perangkat pengukuran.

6. DAC (Digital to Analog Converter)

DAC (Digital to Analog Converter) melakukan konversi kebalikan dari ADC.

DAC mengubah sinyal digital menjadi bentuk analog, yang biasanya digunakan untuk mengendalikan perangkat-perangkat analog seperti motor DC dan lainnya.

7. Interrupt Control (Kontrol Interupsi)

Interrupt Control (Kontrol Interupsi) berfungsi untuk mengatur penundaan dalam pemrograman mikrokontroler.

Bagian kontrol interupsi dapat dioperasikan baik secara internal maupun eksternal.

Baca juga:  Pengertian Thermal Overload Relay : Fungsi dan Prinsip Kerjanya

8. Special Functioning Block (Blok Fungsi Khusus)

Special Functioning Block (blok fungsi khusus) adalah komponen tambahan yang dirancang untuk menjalankan fungsi tertentu.

Blok ini umumnya ditemukan dalam arsitektur mikrokontroler pada mesin robotik, dan tidak semua perangkat menggunakan blok ini.

9. Timer and Counter (Pengatur Waktu dan Penghitung)

Timer/counter digunakan untuk mengukur waktu dan melakukan penghitungan. Komponen ini memiliki peran yang sangat penting.

Informasi waktu yang diberikan oleh timer/counter sering digunakan untuk meningkatkan akurasi dan efektivitas pengaturan sistem.

Prinsip Kerja Mikrokontroler

Pengertian Mikrokontroler
Setelah membahas pengertian mikrokontroler sebelumnya, kini kita akan menjelajahi prinsip kerjanya.

Mikrokontroler berfungsi sebagai pengontrol atau pengendali dalam suatu sistem. Untuk menjalankan fungsinya, komponen ini bekerja secara terpadu dengan bagian-bagian lain yang terdapat dalam IC mikrokontroler.

Tergantung pada fungsi dan tujuannya, setiap data atau perintah yang diterima akan diproses oleh bagian CPU. Proses ini didukung oleh komponen lain seperti timer, RAM, DAC, atau ADC.

Jenis-Jenis Mikrokontroler

Mikrokontroler memiliki berbagai jenis yang sesuai dengan fungsinya. Beberapa jenis mikrokontroler tersebut antara lain:

1. Mikrokontroler AVR

Mikrokontroler AVR merupakan jenis mikrokontroler RISC 8 bit. Jenis ini termasuk dalam kategori RISC, sehingga semua instruksi dikemas dalam satu siklus clock.

AVR adalah jenis mikrokontroler yang paling populer digunakan dalam bidang elektronika dan instrumentasi.

Mikrokontroler ini merupakan keunggulan utama dari arsitektur yang dikembangkan oleh Atmel. Arsitektur ini dirancang khusus dengan berbagai peningkatan dan perbaikan dari arsitektur mikrokontroler sebelumnya.

Atmel telah menghasilkan berbagai seri mikrokontroler AVR yang telah dipasarkan di seluruh dunia sebagai mikrokontroler dengan performa tinggi dan biaya yang terjangkau.

Di Indonesia, mikrokontroler AVR telah banyak digunakan karena menawarkan fitur yang lengkap, mudah didapatkan, dan harga yang terjangkau.

2. Mikrokontroler MSC 51

MMikrokontroler jenis MCS51 termasuk dalam keluarga CISC, di mana sebagian besar instruksinya akan dieksekusi dalam 12 siklus clock.

Jenis mikrokontroler ini menggunakan arsitektur Harvard dan awalnya dirancang khusus untuk aplikasi chip mikrokontroler tunggal.

Namun, dalam mode ekstensi, ia memungkinkan penggunaan ROM eksternal hingga 64 KB dan RAM eksternal hingga 64 KB, dengan alamat yang dipilih melalui jalur pemilihan chip terpisah untuk akses program dan memori data.

Salah satu keunggulan mikrokontroler 8051 adalah kemampuannya dalam memproses logika boolean, di mana operasi logika tingkat bit dapat dilakukan secara efisien dalam register internal dan RAM.

Oleh karena itu, MCS51 sering digunakan dalam desain awal PLC. Mikrokontroler MCS51, yang diproduksi oleh Atmel, memiliki dua versi, yaitu versi 20 pin dan versi 40 pin.

Hampir semua varian mikrokontroler MCS51 dilengkapi dengan flash PEROM (Programmable Eraseable Read Only Memory) sebagai media penyimpanan program, dan susunan pin IC ini berbeda untuk setiap versinya.

3. Mikrokontroler PIC

PIC merupakan singkatan dari Programmable Interface Controller. Namun, seiring perkembangannya, PIC mengalami perubahan menjadi Programmable Intelligent Computer.

PIC adalah jenis mikrokontroler dengan arsitektur RISC yang dikembangkan oleh Microchip Technology. Mikrokontroler PIC pertama kali dikembangkan oleh divisi mikroelektronik General Instrument dengan nama PIC1640.

Mikrokontroler PIC adalah rangkaian tunggal yang kompak, menggabungkan unit pemrosesan, jam, dan input/output dalam satu chip. PIC dapat dibeli dalam keadaan kosong dan kemudian diprogram sesuai dengan kebutuhan kontrol tertentu.

Baca juga:  Pengertian Baterai : Fungsi dan Jenisnya Lengkap

PIC sangat populer di kalangan pengembang dan hobiis karena harganya yang terjangkau. Mikrokontroler ini tersedia secara luas, memiliki database aplikasi yang besar, dan dapat diprogram melalui hubungan port serial dengan komputer.

PIC telah menjadi salah satu pilihan yang populer dalam berbagai proyek elektronika dan sistem kontrol berkat fleksibilitasnya yang tinggi dan biayanya yang terjangkau.

4. Mikrokontroler ARM

Mikrokontroler adalah jenis prosesor dengan arsitektur set instruksi 32 bit yang termasuk dalam keluarga RISC yang dikembangkan oleh ARM Holdings.

ARM (Advanced RISC Machine) sebelumnya dikenal sebagai Acorn RISC Machine. Awalnya, prosesor ARM dikembangkan oleh Acorn Computers untuk komputer pribadi atau personal computer.

Namun, dengan dominasi prosesor Intel x86 dan sistem operasi Microsoft pada komputer kompatibel IBM PC, Acorn Computers mengalami kesulitan finansial yang menyebabkan penutupan perusahaannya.

Kelebihan dan Kelemahan Mikrokontroler

Berikut adalah beberapa Kelebihan dan Kelemahan Mikrokontroler yang bisa kalian ketahui dengan baik :

1. Keunggulan atau kelebihan utama dari mikrokontroler adalah:

  • Mikrokontroler berperan sebagai mikrokomputer tanpa memerlukan komponen digital tambahan.
  • Dapat mengurangi biaya dan ukuran sistem karena integrasi yang lengkap di dalam satu mikrokontroler.
  • Penggunaan mikrokontroler sederhana, memudahkan dalam pemecahan masalah dan pemeliharaan sistem.
  • Sebagian besar pin dapat diprogram oleh pengguna untuk menjalankan berbagai fungsi.
  • Kemudahan menghubungkan port RAM, ROM, dan I/O tambahan.

Waktu yang dibutuhkan untuk menjalankan operasi sangat rendah.

2. Namun, ada juga kekurangan dari mikrokontroler:

  • Mikrokontroler memiliki arsitektur yang lebih kompleks dibandingkan dengan mikroprosesor.
  • Hanya mampu melakukan eksekusi dalam jumlah terbatas secara bersamaan.
  • Mayoritas digunakan dalam peralatan-peralatan mikro.
  • Tidak dapat langsung terhubung dengan perangkat yang memiliki daya tinggi.

Kesimpulan

Dalam kesimpulannya, mikrokontroler adalah komponen yang sangat penting dalam dunia elektronik modern. Sebagai sistem komputer mini yang terintegrasi ke dalam berbagai perangkat, mikrokontroler memainkan peran kunci dalam mengendalikan fungsi dan operasi yang beragam. Dari pengontrolan alat rumah tangga hingga sistem otomasi industri, kemampuan mikrokontroler untuk memproses data dan menjalankan instruksi menjadikannya sangat berharga dalam pengembangan teknologi.

Pengertian mikrokontroler mencakup berbagai aspek, mulai dari komponen dasar seperti CPU, memori, dan port input/output, hingga fungsinya dalam aplikasi praktis. Dengan teknologi yang terus berkembang, penggunaan mikrokontroler semakin meluas, memungkinkan inovasi dalam banyak bidang, termasuk otomotif, medis, dan perangkat IoT (Internet of Things).

Memahami mikrokontroler dan cara kerjanya adalah langkah penting bagi para profesional dan penggemar teknologi untuk menciptakan solusi yang lebih efisien dan canggih. Oleh karena itu, penguasaan pengetahuan tentang mikrokontroler akan menjadi aset berharga di masa depan, seiring dengan meningkatnya permintaan untuk teknologi yang lebih cerdas dan otomatis. Semoga informasi dari bengkeltv.id mengenai Pengertian Mikrokontroler ini bermanfaat untuk Kalian.
