Bengkeltv.id – Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif : Pembahasan Secara Mendalam.Dalam dunia elektronika, kita seringkali menemui berbagai jenis komponen yang memiliki fungsi dan peran penting dalam sebuah rangkaian. Dua kategori utama yang mencakup seluruh jenis komponen ini adalah komponen elektronika aktif dan komponen elektronika pasif. Masing-masing memiliki ciri, karakteristik, dan fungsi yang membedakannya satu sama lain.
Dalam artikel ini, kita akan membahas secara mendalam tentang Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif, serta membedah perbedaan, fungsi, dan contoh dari masing-masing komponen tersebut.
Dengan memahami kedua jenis komponen ini, kita dapat lebih mudah memahami dan merancang berbagai jenis rangkaian elektronik. Jadi, mari kita mulai eksplorasi kita pada dunia komponen elektronika.

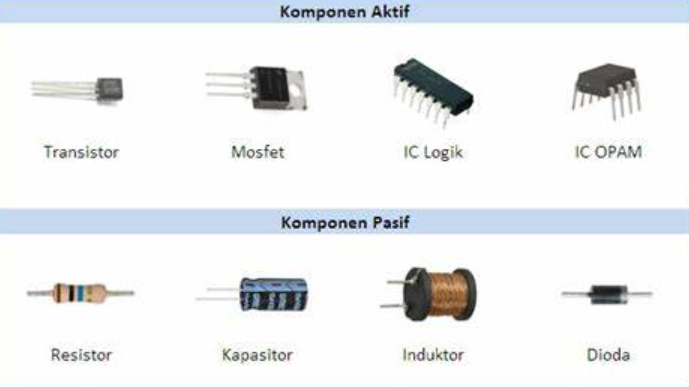

Pengertian Komponen Elektronika Aktif
Komponen aktif adalah istilah yang digunakan untuk merujuk pada elemen-elemen elektronik yang membutuhkan sumber daya listrik untuk dapat beroperasi dengan maksimal.
Dalam berbagai situasi, komponen aktif biasanya melibatkan alat semikonduktor yang berfungsi untuk mengontrol aliran listrik, seperti dioda, transistor, thyristor, dan Rangkaian Terpadu (IC).
Dioda, sebagai sebuah komponen aktif, memiliki dua terminal dan berperan sebagai penyearah atau pengendali aliran listrik.
Sebuah transistor adalah contoh lain dari komponen aktif, yang berfungsi mengendalikan arus dan tegangan dalam sebuah rangkaian elektronik. Ada berbagai jenis transistor, seperti transistor bipolar dan transistor Efek Medan (FET).
Thyristor adalah komponen aktif yang bertindak sebagai saklar atau kontroler untuk arus listrik berintensitas tinggi.
Thyristor dapat mempertahankan posisi on atau off sampai menerima sinyal yang cukup untuk berubah dari satu kondisi ke kondisi lainnya.
Rangkaian Terpadu (IC), merupakan komponen aktif yang kompleks, menggabungkan banyak transistor, resistor, dan kapasitor ke dalam satu chip silikon.
IC kerap digunakan dalam sejumlah aplikasi elektronik, mulai dari komputer, telepon pintar, hingga sistem kontrol.
Cir-Ciri Komponen Elektronika Aktif
Berikut adalah beberapa karakteristik dari komponen elektronika aktif yang dapat digunakan sebagai pedoman untuk mengidentifikasi apakah suatu komponen masuk dalam kategori ini:
1. Memberikan energi atau daya ke rangkaian
Komponen aktif memiliki kapabilitas untuk menghasilkan energi atau daya yang diperlukan dalam suatu rangkaian elektronik.
Sebagai contoh, transistor berfungsi sebagai penguat sinyal yang menyuplai daya ekstra ke rangkaian.
2. Membutuhkan sumber daya eksternal
Komponen aktif memerlukan sumber energi eksternal seperti baterai atau adaptor untuk dapat beroperasi dengan efisien. Mereka tidak dapat berfungsi hanya dengan mengKalianlkan sinyal input dari rangkaian itu sendiri.
3. Mengontrol aliran arus
Komponen aktif memiliki kemampuan untuk mengendalikan aliran arus dalam suatu rangkaian. Mereka dapat memodifikasi atau mengubah sifat sinyal input sesuai dengan regulasi dan fungsi yang telah ditentukan.
4. Memberikan penguatan daya
Ciri khas utama dari komponen aktif adalah kemampuannya untuk memberikan penguatan daya atau sinyal.
Misalnya, transistor dapat memperkuat sinyal kecil menjadi sinyal dengan daya yang lebih tinggi untuk tujuan amplifikasi atau kontrol.
5. Memperkuat sinyal
Komponen aktif dapat digunakan untuk meningkatkan kekuatan sinyal elektronik. Mereka mampu mengambil sinyal input dengan amplitudo rendah dan menghasilkan sinyal output dengan amplitudo yang lebih tinggi, sehingga meningkatkan kekuatan sinyal tersebut.
Karakteristik-karakteristik ini membantu membedakan antara komponen elektronika aktif dan pasif, yang tidak memiliki kemampuan untuk menghasilkan daya atau penguatan secara mandiri.
Komponen pasif, seperti resistor dan kapasitor, tidak memerlukan sumber daya eksternal dan hanya bereaksi terhadap sinyal input yang diberikan oleh komponen lain dalam rangkaian.
Contoh Komponen Elektronika Aktif
Komponen elektronika aktif dapat dikelompokkan menjadi beberapa jenis, termasuk dioda, transistor, dan Rangkaian Terpadu (IC).
Berikut ini adalah penjelasan lebih lanjut tentang berbagai jenis komponen elektronika aktif.
1. Dioda
Dioda merupakan komponen aktif dalam elektronika yang bertugas mengubah aliran listrik dari arah bolak-balik menjadi searah. Dalam istilah “dioda”, kita menemukan dua komponen, “anoda” dan “katoda”.
Ada berbagai jenis dioda, masing-masing dengan fungsi spesifiknya. Misalnya, dioda penyearah digunakan untuk mengkonversi arus AC ke DC.
Dioda zener berfungsi sebagai penjaga dalam rangkaian terkait. Dioda pemancar cahaya menghasilkan cahaya monokrom.
Dioda foto adalah jenis dioda yang bereaksi terhadap cahaya dan digunakan sebagai sensor. Dan masih ada jenis dioda lainnya.
2. Transistor
Transistor adalah elemen yang tak bisa diabaikan saat berbicara tentang komponen elektronika aktif dan pasif. Transistor adalah perangkat semikonduktor yang digunakan sebagai penguat, saklar, dan pembatas rangkaian.
Transistor juga digunakan untuk stabilisasi tegangan, modulasi sinyal, dan berbagai fungsi lainnya. Transistor berfungsi seperti katup listrik.
Berdasarkan arus input atau BJT dan tegangan input atau FET, transistor memungkinkan aliran listrik dari sumber daya dengan presisi. Biasanya, transistor memiliki tiga terminal.
Ini terdiri dari Basis (B), Emitor (E), dan Kolektor (C). Emitor digunakan untuk mengontrol arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada output tegangan dan arus Kolektor.
3. IC (Integrated Circuit)
Jenis lain dari komponen elektronika aktif adalah Rangkaian Terpadu (IC). IC adalah komponen aktif yang terdiri dari ratusan hingga jutaan transistor, resistor, dan komponen lainnya yang terintegrasi dalam satu chip kecil.
IC datang dalam berbagai bentuk, mulai dari tiga pin hingga ratusan pin. IC berfungsi sebagai penguat, pengendali, dan media penyimpanan.
Pengertian Komponen Elektronika Pasif
Masih dalam konteks Pembahasan Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif, komponen pasif dalam dunia elektronika adalah komponen yang tidak mampu menghasilkan atau memperkuat sinyal elektronik.
Mereka beroperasi secara pasif dan tidak membutuhkan sumber daya atau arus eksternal untuk berfungsi. Komponen pasif memanfaatkan bahan konduktif untuk menjalankan tugasnya.
Komponen pasif banyak digunakan dalam beragam aplikasi elektronika. Misalnya, resistor digunakan untuk membatasi arus listrik, membagi tegangan, dan memproduksi panas dalam suatu rangkaian.
Kapasitor digunakan untuk menyimpan muatan listrik, menyaring sinyal, dan menghilangkan noise. Induktor digunakan dalam rangkaian yang melibatkan arus bolak-balik, filter, dan rangkaian daya.
Komponen pasif seringkali merupakan elemen penting dalam rangkaian elektronika, baik dalam aplikasi yang sederhana ataupun yang kompleks.
Mereka membantu dalam pengendalian arus dan tegangan, menyediakan tempat penyimpanan energi, dan berfungsi dalam modulasi sinyal elektronik.
Dalam merancang rangkaian elektronika, pemilihan dan penggunaan komponen pasif yang tepat sangat penting untuk mencapai performa yang diharapkan.
Ciri-Ciri Komponen Elektronika Pasif
Berikut ini adalah beberapa karakteristik dari komponen elektronika pasif:
1. Memanfaatkan Energi atau Daya
Komponen pasif memanfaatkan energi atau daya yang telah ada di dalam rangkaian. Mereka tidak mampu menghasilkan atau memperkuat energi tambahan.
2. Tidak Memerlukan Sumber Eksternal
Komponen pasif tidak membutuhkan sumber tegangan atau arus dari luar untuk dapat berfungsi. Mereka mampu beroperasi hanya dengan energi yang tersedia di dalam rangkaian.
3. Tidak Memberikan Penguatan Daya
Komponen pasif tidak memiliki kapabilitas untuk memberikan penguatan daya atau memperkuat sinyal. Mereka beroperasi secara pasif dan hanya menjalankan fungsi yang ditetapkan oleh karakteristik fisik mereka.
4. Tidak Memperkuat Sinyal
Komponen pasif tidak dapat memperkuat sinyal elektronik. Meskipun mereka mampu mempengaruhi sinyal dalam aspek resistansi, kapasitansi, atau induktansi, mereka tidak mampu secara aktif memperkuat sinyal tersebut.
Dengan memahami karakteristik-karakteristik ini, kita bisa membedakan antara komponen elektronika pasif dan aktif. Komponen pasif berfungsi dalam pengendalian dan modifikasi sinyal serta pengaturan aliran energi dalam rangkaian, sementara komponen aktif memiliki kemampuan untuk memperkuat, mengubah, atau menghasilkan sinyal elektronik.
Contoh Komponen Elektronika Pasif
Komponen pasif ini dapat dikelompokkan ke dalam beberapa jenis, yakni resistor, kapasitor, dan induktor. Mari kita jelajahi lebih lanjut mengenai masing-masing komponen ini:
1. Resistor
Dikenal juga sebagai penghambat, resistor adalah jenis komponen elektronika pasif yang berfungsi untuk meredam dan mengatur arus listrik dalam rangkaian elektronika. Satuan nilai resistor atau hambatan dinyatakan dalam Ohm. Nilai suatu resistor biasanya ditKaliani dengan kode numerik atau gelang warna pada tubuh resistor itu sendiri.
Disebut juga sebagai resistansi, resistor ada yang memiliki nilai tetap dan ada juga yang nilai resistansinya dapat diubah-ubah. Resistor dengan nilai yang dapat diubah biasa disebut sebagai resistor variabel atau potensiometer, dan ada juga berbagai jenis resistor lainnya.
2. Kapasitor
Kapasitor adalah komponen elektronika pasif yang mampu menyimpan arus listrik untuk waktu yang sementara. Kapasitor memiliki berbagai fungsi, seperti sebagai penyaring dalam rangkaian daya, pemilih gelombang radio dalam rangkaian, serta sebagai penyetel arus listrik.
Beberapa jenis kapasitor yang perlu kita ketahui adalah kapasitor dengan nilai yang dapat diubah, kapasitor dengan nilai tetap non-polar, dan kapasitor dengan nilai tetap yang memiliki polaritas positif dan negatif.
3. Induktor
Induktor, atau yang juga dikenal sebagai kumparan, adalah komponen elektronika pasif yang terdiri dari lilitan kawat yang membentuk suatu kumparan. Induktor ini menghasilkan medan magnet saat arus listrik melalui lilitan kawat tersebut. Satuan induktansi pada induktor adalah Henry (H).
Beberapa jenis induktor termasuk induktor dengan inti besi (iron core inductor), induktor dengan inti toroid (torroidal core inductor), induktor dengan inti laminasi (laminated core inductor), dan berbagai jenis induktor lainnya.
Perbedaan Komponen Aktif Dan Pasif
Setelah memahami Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif, selanjutnya kita akan membahas perbedaan antara komponen aktif dan pasif berdasarkan beberapa kriteria tertentu seperti yang dijabarkan di bawah ini.
1. Sumber Energi
Komponen aktif membutuhkan sumber energi tambahan untuk bekerja. Sementara itu, komponen pasif tidak memerlukan sumber energi ekstra untuk beroperasi. Misalnya, sebuah resistor bisa berfungsi tanpa perlu adanya tegangan tambahan.
2. Energi
Komponen aktif dapat menghasilkan energi dalam bentuk tegangan atau arus, sementara komponen pasif menyimpan energi. Sebagai contoh, kapasitor menyimpan energi dalam bentuk medan listrik, sedangkan induktor menyimpan energi dalam bentuk medan magnet.
3. Linearitas
Komponen pasif bersifat linier, sedangkan komponen aktif bersifat non-linier. Dalam kata lain, pada komponen pasif seperti resistor, penurunan tegangan bersifat linier sebanding dengan nilai resistansinya sesuai dengan Hukum Ohm. Di sisi lain, pada transistor atau komponen aktif lainnya, outputnya memiliki faktor penguatan yang tidak linier.
4. Penguatan Daya
Komponen aktif mampu memberikan penguatan daya, sedangkan komponen pasif tidak memiliki kemampuan tersebut.
5. Pengendalian Arus
Komponen aktif, sesuai dengan namanya, dapat dengan mudah mengendalikan aliran arus. Hal ini tidak dapat dilakukan oleh komponen pasif.
6. Sumber Eksternal
Komponen aktif, seperti yang telah dijelaskan sebelumnya, membutuhkan sumber daya tambahan untuk dapat mengendalikan dan beroperasi. Sebaliknya, dalam kasus komponen pasif, tidak ada persyaratan untuk sumber daya eksternal.
Penutup
Demikianlah penjelasan dari bengkeltv.id mengenai Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif. Dengan mengetahui pengertian, fungsi, dan perbedaan antara komponen elektronika aktif dan pasif, diharapkan dapat mempermudah dalam memahami dan merancang rangkaian elektronik.
Komponen aktif dan pasif memiliki peran masing-masing dalam suatu rangkaian elektronik. Komponen aktif seperti dioda, transistor, dan IC (Integrated Circuit) berfungsi untuk memperkuat, mengubah, dan menghasilkan sinyal elektronik. Sementara itu, komponen pasif seperti resistor, kapasitor, dan induktor berperan dalam mengontrol dan memodifikasi sinyal serta mengatur aliran energi dalam rangkaian.
Semoga informasi ini bermanfaat dan dapat membantu Kalian dalam belajar lebih lanjut tentang komponen elektronika, baik yang aktif maupun pasif. Ingatlah bahwa penguasaan pengetahuan ini sangat penting bagi siapa saja yang ingin menjadi ahli dalam bidang elektronika. Terima kasih telah membaca artikel ini hingga akhir, semoga beruntung dalam perjalanan belajar Kalian!
