√ Pengertian Kapasitor Tantalum: Fungsi, Jenis dan Gambar Simbolnya

Bengkeltv.id – √ Pengertian Kapasitor Tantalum: Fungsi, Jenis dan Gambar Simbolnya. Dalam artikel ini, kita akan menjelajahi konsep Kapasitor Tantalum, sebuah komponen elektronik yang sangat penting, serta dampaknya pada teknologi sehari-hari kita.

Mungkin kalian pernah mendengar tentang kapasitor tantalum? Jika belum, jangan khawatir, kalian berada di tempat yang tepat untuk mengetahuinya.

Kapasitor ini adalah salah satu komponen yang krusial dalam dunia elektronik dan memiliki berbagai aplikasi yang berperan dalam berbagai bidang teknologi.

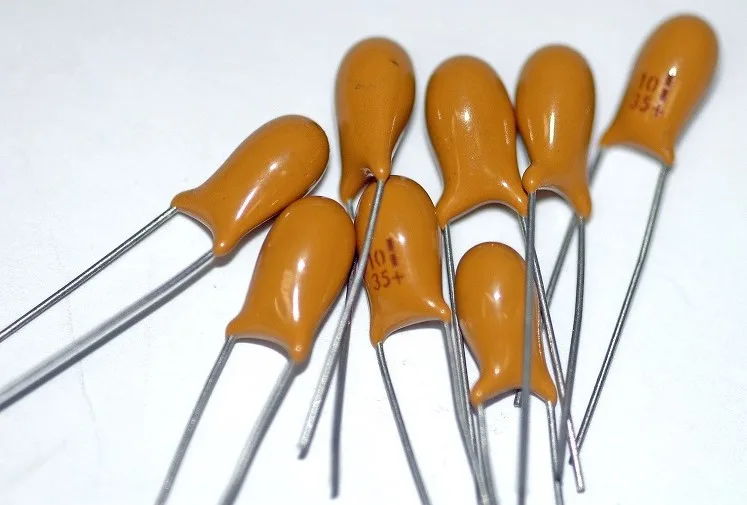

Pada dasarnya, kapasitor tantalum adalah jenis kapasitor yang menggunakan tantalum pentoksida sebagai bahan dielektriknya.

Kapasitor ini memiliki karakteristik yang sangat menguntungkan, seperti stabilitas suhu yang baik, kapasitas energi yang tinggi, dan kapasitansi yang besar. Kapasitor ini memegang peran yang sangat penting dalam berbagai rangkaian elektronik.

Pengertian Kapasitor Tantalum

Kapasitor tantalum adalah tipe kapasitor yang menggunakan logam tantalum sebagai pelapis pada elektroda. Dalam hal ini, tantalum berperan sebagai pelapis pada plat anoda, sementara katoda menggunakan elektrolit padat.

Kapasitor tantalum termasuk ke dalam kategori kapasitor polar karena memiliki polarisasi positif (+) dan negatif (-) yang terletak pada dua kaki terminalnya.

Seperti kapasitor polar lainnya, komponen ini harus dipasang dengan benar, dan polaritasnya harus diperhatikan dengan cermat. Jika tidak, kapasitor dapat mengalami kerusakan pada bagian tertentu atau bahkan berisiko meledak secara tiba-tiba.

Fungsi Kapasitor Tantalum

Dalam ranah elektronika, meskipun tidak terlalu dikenal di kalangan masyarakat umum, kapasitor tantalum memegang peran yang sangat penting dalam berbagai industri.

Kapasitor tantalum berfungsi untuk menyimpan dan mengalirkan arus listrik sementara, dan sering digunakan dalam perangkat elektronik berukuran menengah hingga besar.

Contohnya, di industri komunikasi, peralatan listrik, dan bahkan dalam aplikasi militer serta teknologi mutakhir.

Namun, penting untuk dicatat bahwa kelebihan kapasitor tantalum bukanlah kapasitas penyimpanan yang besar, melainkan kemampuannya untuk beroperasi secara stabil dalam suhu yang tinggi.

Kapasitor ini dapat bekerja dengan baik bahkan pada suhu ekstrem, seperti 200 derajat Celsius, tanpa mengalami kerusakan atau penurunan kinerja.

Namun, perlu diingat bahwa penggunaan kapasitor tantalum harus dilakukan dengan hati-hati sesuai dengan spesifikasi yang ada.

Salah satu kelemahannya adalah potensi meledak jika digunakan dengan tidak benar.

Oleh karena itu, para teknisi elektronik harus memastikan bahwa kapasitor tantalum yang digunakan telah diuji dan disertifikasi dengan benar sebelum digunakan dalam produksi perangkat elektronik.

Simbol Kapasistor Tantalum

Dalam gambar di atas, terdapat tampilan simbol kapasitor tantalum yang dapat dilihat dengan jelas.

Jenis Kapasitor Tantalum

Jika dibandingkan dengan kapasitor lainnya, kapasitor tantalum memiliki sejumlah keunggulan yang perlu dipertimbangkan. Di antaranya, tingkat efisiensi dan kapasitansinya yang tinggi. Selain itu, kapasitor jenis tantalum juga dapat berfungsi dengan baik dalam medan listrik yang memiliki intensitas tinggi.

Berdasarkan jenis bahan elektrolitnya, kapasitor tantalum dapat dibedakan menjadi tiga kelas.

1. Kapasitor Tantalum Elektrolitik Foil

Jenis pertama adalah kapasitor yang menggunakan foil tantalum dengan tingkat kemurnian tinggi, yang disebut sebagai elektrolitik foil. Kapasitor yang menggunakan elektrolitik foil ini memiliki sejumlah keunggulan, di antaranya:

Kapasitasnya jauh lebih tinggi dibandingkan dengan jenis lainnya.
Komponen ini tetap berfungsi dengan baik hingga suhu mencapai 120°C.
Tingkat kebocoran yang lebih rendah.
Biasanya digunakan dalam peralatan yang membutuhkan kapasitas tinggi dan dapat beroperasi dalam suhu tinggi.

2. Kapasitor Tantalum dengan Elektrolit Padat

Selanjutnya, terdapat juga jenis kapasitor tantalum yang menggunakan bahan dielektrik berbasis elektrolit padat. Karakteristik dari komponen elektronik ini adalah sebagai berikut:

Menggunakan bahan dielektrik yang terbuat dari semikonduktor padat.
Tersedia dalam berbagai ukuran yang beragam.
Memiliki nilai frekuensi yang cukup tinggi.
Tidak dapat dipasang dengan polaritas yang berubah-ubah, karena komponen ini memiliki polaritas yang tetap.
Tidak mampu menangani lonjakan arus tinggi dalam satu waktu.
Tidak cocok digunakan dalam peralatan yang membutuhkan tegangan tinggi.
Penggunaannya sering ditemukan dalam berbagai peralatan elektronik.

3. Kapasitor Tantalum dengan Elektrolit Cair

Kapasitor tantalum dengan elektrolit cair juga dikenal sebagai kapasitor basah. Nama ini merujuk pada penggunaan elektrolit cair sebagai bahan dielektriknya.

Terdapat berbagai jenis bahan elektrolit cair yang umum digunakan dalam kapasitor tantalum, salah satunya adalah asam sulfat.

Meskipun kapasitor dengan elektrolit cair mampu menghasilkan kinerja dan kapasitas yang baik, namun harganya jauh lebih tinggi. Karena alasan ini, penggunaan kapasitor dengan elektrolit cair kurang populer.

Karakteristik Kapasitor Tantalum

Berikut adalah karakteristik kapasitor tantalum:

Memiliki kapasitas dan efisiensi volumetrik yang cukup baik.
Merupakan jenis kapasitor polar karena memiliki polaritas positif dan negatif.
Dapat beroperasi dalam rentang suhu mulai dari -55°C hingga 125°C.
Menggunakan logam tantalum sebagai elektroda.
Menggunakan isolator atau dielektrik berbentuk elektrolit.
Memiliki ukuran yang kompak.
Sangat efektif digunakan dalam peralatan yang membutuhkan kapasitas besar.
Dapat digunakan dalam medan listrik dengan intensitas tinggi.

Kontruksi Kapasitor Tantalum

Kapasitor tantalum adalah komponen elektronik yang kompleks dan terdiri dari beberapa bagian penting yang bekerja bersama untuk menyimpan dan melepaskan muatan listrik. Berikut adalah komponen-komponen utama yang menyusun kapasitor tantalum:

1. Anoda

Anoda adalah salah satu elemen terpenting dalam kapasitor. Ini adalah terminal kapasitor yang membawa muatan positif. Dalam kapasitor tantalum, komponen anoda dibuat menggunakan bahan logam yang terbuat dari serbuk tantalum. Penggunaan tantalum sebagai bahan anoda dipilih karena sifatnya yang sangat cocok untuk aplikasi kapasitor.

2. Katoda

Katoda adalah komponen kapasitor yang selalu memiliki polaritas negatif. Pada kapasitor tantalum, pembentukan katoda melibatkan proses pirolisis mangan nitrat yang mengubahnya menjadi mangan dioksida. Mangan dioksida ini memiliki peran penting dalam memungkinkan kapasitor tantalum untuk berfungsi sesuai dengan kebutuhan dalam sirkuit elektronik.

3. Dielektrik

Komponen berikutnya adalah dielektrik. Dielektrik adalah elemen kapasitor yang digunakan sebagai pemisah atau penghalang antara anoda dan katoda. Fungsinya adalah untuk mencegah aliran langsung arus listrik antara kedua terminal ini dan memungkinkan kapasitor untuk menyimpan muatan listrik. Dielektrik sangat penting dalam kinerja kapasitor dan merupakan kunci dalam kapasitas penyimpanan energi yang diperlukan dalam berbagai aplikasi elektronik.

Prinsip Kerja Kapasitor Tantalum

Salah satu keunggulan utama dari kapasitor tantalum adalah kapasitansinya yang jauh lebih tinggi dibandingkan dengan perangkat serupa lainnya.

Cara kerja kapasitor tantalum dapat dijelaskan dengan cukup sederhana, yaitu sebagai berikut:

Saat kedua terminal kapasitor menerima tegangan listrik, arus listrik akan berkumpul di katoda dan anoda.
Arus listrik yang mengumpul pada plat logam ini akan menghasilkan pembentukan lapisan oksida tipis.
Lapisan oksida yang terbentuk ini akan berperan sebagai bahan dielektrik dalam kapasitor. Hal ini dikarenakan lapisan oksida tersebut memiliki kekuatan dielektrik yang tinggi.
Proses ini akhirnya menyebabkan peningkatan kapasitansi volumetrik pada kapasitor, yang merupakan salah satu keunggulan utama dari kapasitor tantalum.

Namun, penting untuk dicatat bahwa nilai kapasitansi tidak hanya ditentukan oleh arus listrik yang masuk melalui terminalnya. Faktor-faktor lain juga mempengaruhi, seperti luas penampang elektroda dan perubahan dalam permitivitas dielektrik.

Kelebihan dan Kekurangan Kapasitor Tantalum

Kapasitor tantalum dikenal karena kinerjanya yang sangat baik dan umur pemakaiannya yang panjang. Namun, seperti semua komponen elektronika, kapasitor ini memiliki kelebihan dan kekurangan. Mari kita bahas lebih lanjut di bawah ini!

1. Kelebihan Kapasitor Tantalum

Penggunaan kapasitor tantalum cukup umum dalam berbagai industri, terutama dalam industri komunikasi dan perangkat elektronik canggih.

Beberapa keunggulan kapasitor tantalum adalah sebagai berikut:

Lebih Efisien:
Kapasitor tantalum memiliki karakteristik yang mirip dengan kapasitor elektrolit, tetapi memiliki tingkat efisiensi yang lebih tinggi. Meskipun ukurannya kecil, kapasitor ini mampu menyimpan kapasitas yang besar. Hal ini menjadikannya pilihan yang efisien untuk aplikasi dengan batasan ruang.
Tahan Lama:
Kapasitor tantalum memiliki umur pemakaian yang panjang dan tahan terhadap kerusakan. Ini disebabkan oleh penggunaan elektroda yang terbuat dari logam tantalum. Logam ini memiliki konduktivitas tinggi dan umur pemakaian yang lama. Namun, perawatan yang baik juga berperan dalam mempertahankan keawetan kapasitor ini.
Respon Frekuensi yang Baik:
Kapasitor tantalum memiliki akurasi tinggi dan kinerja luar biasa dalam merespons perubahan frekuensi. Respon frekuensi yang baik membuatnya sangat dihargai dalam berbagai aplikasi.
Kinerja Otomatis:
Kapasitor tantalum memiliki kemampuan untuk memperbaiki diri secara otomatis. Jika terjadi cacat atau kerusakan, kapasitor ini dapat memulihkan dirinya sendiri. Ini mengurangi risiko kerusakan kumulatif yang berkelanjutan, sehingga meningkatkan masa pakainya.
Tahan Terhadap Suhu Tinggi:
Kapasitor tantalum dapat beroperasi dalam kondisi suhu tinggi dan memiliki rentang suhu kerja yang luas, mulai dari -55°C hingga 125°C. Kemampuan ini menjadikannya pilihan yang tepat untuk aplikasi di lingkungan dengan perubahan suhu yang signifikan.

2. Kekurangan Kapasitor Tantalum

Selain memiliki sejumlah keunggulan seperti yang telah disebutkan sebelumnya, kapasitor tantalum juga memiliki beberapa kelemahan yang perlu diperhatikan oleh pengguna:

Resistensi Tegangan Rendah:
Kapasitor tantalum memiliki resistensi tegangan yang relatif rendah, yang berarti mereka cenderung rentan terhadap lonjakan tegangan yang melebihi batasnya. Oleh karena itu, pengguna harus memperhatikan tegangan operasional yang diterapkan pada kapasitor ini.
Nilai Ripple Arus Rendah:
Kapasitor tantalum memiliki nilai ripple arus yang rendah. Ini dapat menghasilkan suara atau noise pada sirkuit audio atau sensitif lainnya. Oleh karena itu, pemilihan kapasitor harus sesuai dengan kebutuhan untuk menghindari gangguan akustik atau elektrik.
Harga yang Lebih Tinggi:
Salah satu kelemahan utama kapasitor tantalum adalah harganya yang jauh lebih tinggi dibandingkan dengan beberapa kapasitor serupa. Hal ini dapat mempengaruhi biaya total proyek elektronik dan harus dipertimbangkan dalam perencanaan anggaran.

Baca Juga :

Penutup

Dalam penutupan artikel bengkeltv.id ini, pengertian kapasitor tantalum sangat penting bagi mereka yang berkecimpung dalam dunia elektronika.

Kapasitor ini memiliki peran penting dalam menjaga stabilitas dan efisiensi sirkuit elektronik, dengan keunggulan seperti toleransi tegangan yang lebih baik dan ketahanan terhadap korosi.

Pengetahuan mengenai kapasitor tantalum tidak hanya bermanfaat untuk para ahli atau penggemar elektronika, tetapi juga bagi siapa saja yang ingin memahami lebih dalam mengenai komponen-komponen elektronik dan fungsinya dalam berbagai perangkat yang kita gunakan setiap hari.

Oleh karena itu, pemahaman mengenai kapasitor tantalum adalah langkah penting dalam memperluas wawasan kita di bidang teknologi dan elektronika modern.
