Bengkeltv.id – Mengenal Pengertian Kapasitor Keramik dan Fungsinya. Kapasitor keramik adalah salah satu komponen elektronik yang memiliki peranan vital dalam berbagai aplikasi, mulai dari perangkat konsumen hingga sistem industri. Dengan desain yang kompak dan kemampuan menyimpan energi listrik, kapasitor keramik sering digunakan dalam rangkaian elektronik untuk menyaring, menyimpan, dan memproses sinyal.

Kapasitor ini terbuat dari bahan keramik sebagai dielektrik, yang memberikan sifat stabil dan ketahanan terhadap suhu dan tegangan yang tinggi. Keunggulan dari kapasitor keramik termasuk ukuran yang kecil, daya tahan yang tinggi, serta karakteristik frekuensi yang baik, menjadikannya ideal untuk aplikasi pada perangkat yang memerlukan ukuran kecil dan performa tinggi.

Dalam praktiknya, kapasitor keramik dapat ditemukan di berbagai perangkat elektronik seperti telepon pintar, komputer, dan peralatan rumah tangga. Mereka berfungsi untuk menyaring noise dalam rangkaian, mengatur waktu dalam aplikasi timing, dan memberikan stabilitas pada sinyal yang digunakan dalam komunikasi.

Dalam artikel ini, kita akan menjelajahi lebih dalam mengenai pengertian kapasitor keramik, karakteristik yang membedakannya dari jenis kapasitor lain, serta aplikasinya dalam dunia elektronik modern. Dengan pemahaman yang lebih baik tentang kapasitor keramik, kita dapat menghargai kontribusi pentingnya dalam perkembangan teknologi saat ini.

Pengertian Kapasitor Keramik

Kapasitor keramik adalah salah satu komponen elektronik yang tampak sederhana, namun memiliki peran yang sangat signifikan dalam dunia teknologi. Meskipun ukurannya kecil dan sering kali terlewatkan, kapasitor ini memiliki fungsi penting dalam operasional banyak perangkat elektronik yang kita gunakan setiap hari.

Sebagai komponen pasif dengan dua terminal, kapasitor keramik digunakan dalam berbagai aplikasi elektronik, mulai dari filter frekuensi hingga kopling AC dan DC. Meskipun merupakan bagian dari keluarga kapasitor yang lebih besar, kapasitor keramik memiliki keunggulan khusus yang menjadikannya pilihan populer untuk berbagai aplikasi.

Misi utama kapasitor keramik adalah menyimpan dan melepaskan energi listrik. Kekuatan inilah yang menjadikannya komponen krusial dalam rangkaian elektronik. Dalam berbagai konteks, seperti pengaturan frekuensi radio dan pengondisian daya di dalam mesin pencari, kapasitor keramik berperan vital.

Artikel ini akan membahas secara mendalam tentang kapasitor keramik, termasuk fungsinya, cara kerjanya, dan mengapa komponen ini sangat penting dalam dunia elektronika. Dengan memahami kapasitor keramik, kita dapat lebih menghargai bagaimana sebagian besar teknologi yang kita gunakan sehari-hari dapat beroperasi dengan baik.

Gambar Simbol Kapasitor Keramik

Kapasitor keramik tergolong sebagai kapasitor non polar. Istilah ini merujuk pada fakta bahwa kedua elektroda pada kapasitor ini tidak memiliki polaritas tertentu.

Salah satu kelebihan kapasitor non polar adalah kemampuannya untuk digunakan dalam rangkaian berfrekuensi tinggi dan aman dipasang secara bolak-balik. Dengan demikian, kita tidak perlu khawatir tentang kemungkinan merusak rangkaian saat melakukan pemasangan.

Karakteristik Kapasitor Keramik

Kapasitor keramik memiliki karakteristik unik yang membedakannya dari jenis kapasitor lainnya. Berikut adalah beberapa karakteristik utama dari kapasitor keramik:

Menggunakan bahan dielektrik yang terbuat dari keramik.
Rentang kapasitansi berkisar antara 10 pF hingga 3.3 µF.
Merupakan jenis kapasitor non polar, yang berarti tidak memiliki polaritas pada kedua terminalnya.
Dapat digunakan dalam rentang tegangan kerja maksimum mulai dari 16 volt hingga 450 volt.
Mampu beroperasi pada suhu maksimum hingga 105°C.
Kapasitor keramik biasanya memiliki kode yang terdiri dari 2 atau 3 digit yang tercetak pada permukaannya.

Fungsi Kapasitor Keramik

Fungsi kapasitor keramik mirip dengan kapasitor pada umumnya, dengan fungsi utama menyimpan energi dalam sebuah medan listrik. Namun, ada beberapa fungsi tambahan dari kapasitor keramik yang penting untuk diketahui.

Berikut adalah beberapa fungsi kapasitor keramik:

Menyimpan energi listrik pada periode tertentu.
Bertindak sebagai isolator untuk menghambat arus DC.
Digunakan sebagai media penghubung atau pemutus dalam rangkaian amplifier.
Berfungsi sebagai konduktor.
Berperan sebagai filter dalam rangkaian power supply.
Menjadi penghubung arus AC.
Selain itu, kapasitor keramik juga dapat digunakan untuk membangkitkan frekuensi dan menjalankan fungsi lainnya.

Cara Kerja Kapasitor Keramik

Setelah memahami fungsi kapasitor keramik, langkah selanjutnya adalah mempelajari cara kerjanya. Kapasitor keramik terdiri dari dua pelat elektroda yang terbuat dari logam, yang berfungsi sebagai penghantar listrik. Kedua elektroda ini biasanya dipasang secara paralel dan dipisahkan oleh lapisan dielektrik berbahan keramik.

Berikut adalah cara kerja kapasitor keramik:

Ketika arus listrik mengalir melalui kapasitor, arus tersebut melewati pelat logam. Namun, karena adanya lapisan isolator yang memisahkan kedua terminal, arus listrik tidak dapat mengalir dengan bebas. Sebaliknya, arus listrik hanya tersimpan dan terakumulasi di antara kedua elektroda.

Nilai kapasitansi, yaitu kemampuan kapasitor untuk menyimpan muatan listrik, dipengaruhi oleh beberapa faktor. Salah satunya adalah luas penampang pelat elektroda dan jarak antara kedua terminal elektroda.

Ketika luas penampang pelat logam semakin besar, kapasitor mampu menampung muatan listrik yang lebih tinggi. Sebaliknya, jika jarak antara elektroda semakin kecil, kapasitor dapat menyimpan energi listrik potensial yang lebih besar.

Rangkaian Kapasitor Keramik

Kapasitor keramik merupakan jenis kapasitor non polar. Ketika digunakan dalam rangkaian elektronik, kapasitor ini dapat dihubungkan secara seri atau paralel.

Metode pemasangan ini bertujuan untuk mencapai nilai resistansi yang sesuai dengan kebutuhan. Namun, apa perbedaan antara keduanya? Mari kita lihat penjelasannya secara lebih detail.

1. Kapasitor Rangkaian Seri

Rangkaian kapasitor seri adalah metode untuk menghubungkan kapasitor secara berurutan. Dalam konfigurasi ini, beberapa kapasitor dihubungkan secara berurutan, dengan satu ujung saling terhubung.

Pada rangkaian seri, nilai kapasitansi total akan meningkat sesuai dengan jumlah kapasitor yang digunakan. Rumus untuk menghitung nilai kapasitansi total pada rangkaian seri kapasitor keramik adalah sebagai berikut:

Ctotal = C1 + C2 + … + Cn

Sebagai contoh, jika kita menggunakan dua kapasitor dengan tegangan kerja masing-masing sebesar 450 volt, ketika kedua kapasitor tersebut dihubungkan secara seri, akan dihasilkan tegangan total sebesar 900 volt. Ini adalah contoh perhitungan untuk menentukan nilai resistansi pada kapasitor keramik.

Dengan menggunakan metode rangkaian seri, kita dapat mengatur nilai resistansi sesuai dengan kebutuhan dalam penggunaan kapasitor keramik.

2. Kapasitor Rangkaian Paralel

Kapasitor keramik juga dapat dihubungkan secara paralel. Dalam rangkaian paralel, kapasitor-kapasitor saling terhubung dan membentuk percabangan. Tujuan dari konfigurasi ini adalah untuk mendapatkan nilai kapasitansi yang sesuai dengan kebutuhan.

Pada rangkaian paralel, tegangan kerja cenderung tetap konstan. Nilai kapasitansi dari setiap kapasitor akan dijumlahkan untuk menghasilkan nilai kapasitansi total.

Sebagai contoh, jika kita memiliki dua kapasitor dengan nilai kapasitansi masing-masing 170 pF dan 120 pF, maka nilai kapasitansi total yang diperoleh dapat dihitung dengan rumus berikut:

Ctotal = C1 + C2 = 170 pF + 120 pF = 290 pF.

Dengan menggunakan metode rangkaian paralel, kita dapat mencapai nilai kapasitansi yang sesuai dengan kebutuhan dalam penggunaan kapasitor keramik.

Jenis – Jenis Kapasitor Keramik

Kapasitor keramik adalah salah satu komponen yang umum digunakan dalam industri elektronik. Mereka dapat ditemukan dalam berbagai perangkat, seperti komputer, televisi, telepon, dan rangkaian robotika dengan berbagai sistem kerja.

Berikut adalah penjelasan lebih detail tentang beberapa jenis kapasitor keramik:

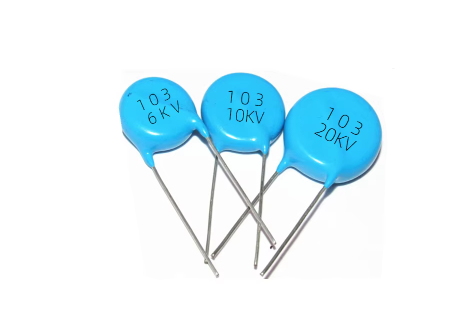

1. Kapasitor Keramik Bertegangan Tinggi

Jenis pertama dari kapasitor keramik adalah kapasitor keramik bertegangan tinggi. Berikut adalah beberapa karakteristik dan cara kerja yang perlu diketahui tentang jenis kapasitor ini:

Menggunakan bahan keramik seperti Strontium titanate dan Barium titanate, yang memiliki koefisien dielektrik tinggi.
Mampu menangani tegangan tinggi.
Memiliki performa yang baik dalam penggunaan arus bolak-balik (AC).
Untuk mengubah nilai kapasitansi, kapasitor ini perlu mengalami kenaikan suhu.
Kapasitor keramik bertegangan tinggi dirancang khusus untuk kebutuhan yang membutuhkan toleransi tegangan tinggi dan performa yang baik dalam aplikasi dengan arus bolak-balik.

2. Kapasitor Keramik Multilayer

Kapasitor keramik multilayer, juga dikenal sebagai kapasitor chip monolitik, memiliki karakteristik berikut:

Ukuran yang lebih kecil: Kapasitor ini dirancang dalam bentuk yang kompak, sehingga dapat ditempatkan dengan mudah pada permukaan sirkuit cetak.
Tingkat akurasi yang tinggi: Kapasitor keramik multilayer memiliki toleransi yang baik dalam menjaga nilai kapasitansi yang diinginkan, sehingga memberikan akurasi yang tinggi dalam aplikasi elektronik.
Menggunakan isolator dengan material lapisan keramik: Kapasitor ini menggunakan lapisan-lapisan isolator berbahan keramik untuk memisahkan elektroda. Material isolator keramik yang digunakan dapat bervariasi tergantung pada kebutuhan dan spesifikasi kapasitor tersebut.

3. Kapasitor Keramik Semikonduktor

Jenis selanjutnya adalah kapasitor keramik semikonduktor. Berikut adalah karakteristik yang paling mencolok dari kapasitor keramik semikonduktor:

Ukuran yang kecil dengan kapasitas yang besar: Kapasitor keramik semikonduktor memiliki ukuran fisik yang lebih kecil dibandingkan dengan kapasitor lainnya, namun memiliki kapasitas yang besar. Hal ini membuatnya sangat efisien dalam penggunaan ruang pada rangkaian elektronik.
Kadar konstanta dielektrik yang tinggi: Kapasitor ini memiliki konstanta dielektrik yang tinggi, sehingga mampu menyimpan muatan listrik dengan baik. Konstanta dielektrik yang tinggi juga memungkinkan kapasitor keramik semikonduktor memiliki kapasitansi yang tinggi untuk ukurannya yang kecil.
Lapisan dielektrik yang tipis: Kapasitor ini memiliki lapisan dielektrik yang sangat tipis. Hal ini membantu dalam mencapai ukuran yang lebih kecil dan meningkatkan kinerja kapasitor dalam merespons perubahan muatan listrik dengan cepat.
Kapasitor keramik semikonduktor memiliki keunggulan dalam hal ukuran yang kecil, kapasitas yang besar, konstanta dielektrik yang tinggi, dan lapisan dielektrik yang tipis. Hal ini menjadikannya pilihan yang baik dalam aplikasi elektronik yang membutuhkan kapasitor yang efisien dalam penggunaan ruang dan kinerja yang responsif.

Cara Mengukur Kapasitor Keramik

Sampai di sini, apakah kalian semakin memahami bagaimana menghitung nilai komponen kapasitor keramik?

Untuk mengetahui nilai kapasitansi dari kapasitor keramik, kalian perlu mengetahui cara mengukur kapasitor keramik dan membacanya.

Karena nilai kapasitansi biasanya dituliskan dalam bentuk kode pada permukaan kapasitor, bagaimana cara mengukur kapasitor keramik dengan lebih mudah?

Untuk membaca nilai kapasitor, ada beberapa hal yang dapat menjadi patokan. Berikut dua hal yang dapat menjadi patokan:

Satuan yang digunakan untuk nilai kapasitansi adalah piko farad (pF).
Jika kalian menemukan kapasitor dengan nilai di bawah 100 pF, maka nilainya akan ditulis tanpa menggunakan kode. Misalnya, jika kalian melihat angka 22 pada permukaan kapasitor, dapat disimpulkan bahwa nilai kapasitansi alat tersebut adalah 22 pF.
Pada kapasitor dengan kode tiga digit, angka pertama dan kedua mewakili nilai numerik, sedangkan angka terakhir menunjukkan jumlah nol pada nilai kapasitansi.

Dalam gambar di atas, kita dapat melihat kode tiga digit, yaitu 104. Cara membaca nilai kapasitor keramik tersebut adalah angka 1 dan 0 menunjukkan nilai numerik, dan angka 4 menunjukkan jumlah nol.

Dengan demikian, dapat disimpulkan bahwa nilai kapasitansi kapasitor dengan kode 104 adalah 100.000 pF.

Penutup

Dalam dunia elektronika, pemahaman yang mendalam tentang komponen-komponen seperti kapasitor keramik sangatlah penting. Kapasitor keramik, sebagai salah satu jenis kapasitor non polar, memainkan peran yang krusial dalam berbagai aplikasi elektronik. Dengan kemampuan untuk menyimpan dan melepaskan energi listrik, kapasitor keramik tidak hanya memberikan kontribusi dalam stabilisasi arus, tetapi juga dalam pengaturan frekuensi dan filtrasi sinyal.

Melalui pembahasan di atas, kita telah mengeksplorasi berbagai aspek dari kapasitor keramik, mulai dari fungsi, cara kerja, hingga karakteristik dan konfigurasi rangkaiannya. Kemampuan kapasitor keramik untuk beroperasi pada tegangan tinggi dan frekuensi tinggi menjadikannya pilihan yang ideal dalam banyak aplikasi modern, mulai dari perangkat komunikasi hingga sistem pengendalian daya.

Dengan pengetahuan tentang pengertian kapasitor keramik dan fungsinya, kita dapat lebih menghargai betapa pentingnya komponen ini dalam memastikan kinerja yang optimal dari perangkat elektronik yang kita gunakan sehari-hari. Demikianlah ulasan dari bengkeltv.id mengenai Pengertian Kapasitor Keramik, semoga informasi yang telah disampaikan dapat membantu kalian.
