Pengertian dan Fungsi Rotor Stator

Pengertian dan Fungsi Rotor Stator Secara Lengkap

Posted on

Bengkeltv.idPengertian dan Fungsi Rotor Stator Secara Lengkap. Rotor dan stator adalah dua komponen fundamental yang ditemukan dalam berbagai jenis mesin listrik, mulai dari motor induksi hingga generator. Kedua bagian ini memiliki peran yang sangat vital dalam proses konversi energi, baik itu energi mekanik yang dihasilkan oleh motor atau energi listrik yang dihasilkan oleh generator. Meskipun sering kali dianggap sebagai komponen yang tidak terpisahkan dan saling bergantung, rotor dan stator memiliki fungsi yang berbeda namun saling melengkapi untuk mencapai kinerja mesin yang optimal.

Rotor adalah bagian yang berputar dalam mesin, sedangkan stator adalah komponen diam yang memberikan medan magnet yang diperlukan untuk menginduksi arus listrik pada rotor. Proses kerja keduanya sangat erat kaitannya dengan prinsip dasar elektromagnetisme, yang memungkinkan energi listrik diubah menjadi energi mekanik atau sebaliknya. Meskipun keduanya memiliki fungsi yang berbeda, mereka bekerja bersama-sama dalam sistem yang terintegrasi, menciptakan aliran energi yang efisien dan menjaga kestabilan serta daya tahan mesin.

Dalam artikel ini, kita akan mengulas lebih dalam mengenai Pengertian dan Fungsi Rotor Stator, serta bagaimana keduanya berkolaborasi untuk memastikan mesin bekerja secara efisien dan memiliki kinerja yang maksimal.

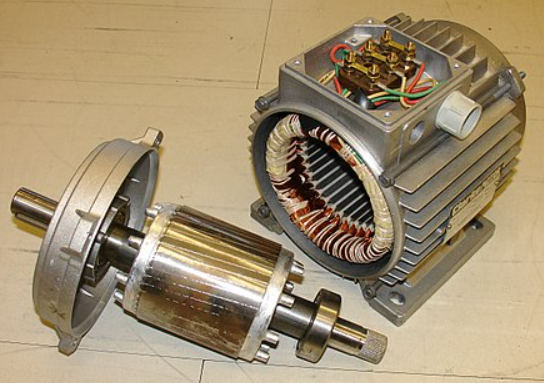

Apa itu Rotor?

Rotor dapat didefinisikan sebagai bagian penting dari motor listrik atau generator listrik yang berfungsi untuk berputar pada sumbu rotor. Proses perputaran rotor ini dihasilkan oleh interaksi antara medan magnet yang dibangkitkan oleh stator dan lilitan kawat yang terpasang pada rotor itu sendiri. Torsi atau gaya rotasi yang dihasilkan oleh rotor sangat dipengaruhi oleh dua faktor utama, yaitu jumlah lilitan kawat yang ada pada rotor dan diameter dari kumparan yang membentuk rotor tersebut.

Rotor merupakan komponen yang memiliki kemampuan untuk berputar dan terdiri dari kumparan jangkar yang berfungsi sebagai jalur arus listrik. Pola perputaran rotor biasanya teratur, dan kecepatannya bisa disesuaikan sesuai dengan kebutuhan aplikasi mesin tersebut. Kecepatan putaran rotor ini sangat dipengaruhi oleh beberapa faktor, di antaranya jumlah lilitan kawat pada rotor dan kekuatan medan magnet yang dihasilkan oleh stator. Medan magnet yang tercipta di stator ini akan berinteraksi dengan lilitan kawat rotor untuk menghasilkan gaya yang memutar rotor, yang pada gilirannya menghasilkan energi mekanik atau listrik, tergantung pada fungsi mesin tersebut sebagai motor atau generator.

Apa itu Stator?

Stator adalah komponen penting dalam motor listrik atau dinamo listrik yang berfungsi sebagai elemen yang tidak bergerak (stasioner) dalam sistem kerja bersama rotor. Stator biasanya diposisikan di sekitar rotor dan berperan vital dalam menciptakan medan magnet yang diperlukan untuk mengatur perputaran rotor. Dalam kebanyakan mesin listrik, stator terdiri dari gulungan kawat tembaga yang tersusun dalam pola tertentu, yang berinteraksi dengan angker atau kumparan rotor untuk menghasilkan medan magnet yang memungkinkan rotor berputar.

Secara teknis, stator terdiri dari dua bagian utama, yaitu kumparan medan dan rangka atau kerangka luar yang menampung kumparan tersebut. Kumparan medan biasanya terbuat dari kawat tembaga yang dibungkus dengan isolasi dan dipasang pada inti besi atau bahan ferromagnetik lainnya, yang membantu memperkuat medan magnet yang dihasilkan. Sementara itu, rangka stator berfungsi untuk memberikan struktur dan menahan kumparan medan agar tetap pada posisinya dengan stabil.

Baca juga:  Service Center TV Sharp : Terlengkap Semua Wilayah

Yang membedakan stator dari rotor adalah bahwa stator tidak memiliki kemampuan untuk berputar. Sebaliknya, stator berfungsi untuk menciptakan medan magnet yang kemudian berinteraksi dengan rotor untuk menghasilkan torsi yang memutar rotor. Dalam mesin listrik, medan magnet yang dihasilkan oleh stator ini berperan sebagai pengatur utama perputaran rotor, yang pada gilirannya menghasilkan energi mekanik atau listrik, tergantung pada apakah mesin tersebut berfungsi sebagai motor atau generator.

Fungsi Rotor dan Stator

Rotor dan stator adalah dua komponen utama yang bekerja bersama dalam prinsip kerja motor listrik dan dinamo listrik, yang berfungsi sebagai sumber penghasil tegangan listrik untuk berbagai keperluan. Kedua elemen ini memiliki peran yang sangat penting dalam proses konversi energi, baik itu energi listrik menjadi energi mekanik (motor listrik) atau sebaliknya, energi mekanik menjadi energi listrik (dinamo listrik). Fungsi utama rotor dan stator adalah untuk menghasilkan dan mengatur perputaran yang diperlukan dalam menghasilkan daya listrik.

Ukuran rotor dan stator sangat bergantung pada aplikasi dan skala penggunaan mesin tersebut. Pada mesin listrik kecil, seperti pada peralatan rumah tangga, ukuran rotor dan stator cenderung lebih kompak dan sederhana. Sebaliknya, pada mesin listrik berskala besar, seperti pada pembangkit listrik atau mesin industri, ukuran rotor dan stator akan jauh lebih besar dan rumit. Hal ini berpengaruh pada pemilihan material yang digunakan serta penentuan tegangan yang diperlukan untuk mencapai efisiensi dan performa yang optimal.

Pembahasan mengenai pengertian dan fungsi rotor serta stator pada dinamo listrik memberikan wawasan yang lebih dalam mengenai setiap komponen yang dibutuhkan untuk memastikan kinerja mesin berjalan dengan baik. Mempelajari cara kerja rotor dan stator memungkinkan kita untuk lebih memahami bagaimana aliran energi dihasilkan dan dikelola dalam sebuah sistem listrik, serta bagaimana keduanya saling melengkapi untuk mencapai tujuan tertentu.

Selain itu, pemahaman yang baik mengenai komponen-komponen motor listrik, baik rotor maupun stator, sangat bermanfaat dalam memilih perangkat yang tepat sesuai dengan kebutuhan. Mengetahui fungsi dan peran masing-masing bagian mesin ini akan membantu kita membuat keputusan yang lebih tepat dalam memilih motor atau dinamo, terutama dalam konteks aplikasi industri atau penggunaan sehari-hari. Dengan pemahaman ini, kita dapat memastikan bahwa perangkat yang digunakan akan mendukung kinerja yang maksimal dan efisien untuk berbagai kebutuhan kita.

Mengenal Fungsi Rotor Coil Pada Alternator

Setelah memahami pengertian dan fungsi rotor stator, kita akan membahas lebih lanjut mengenai peran kumparan rotor pada alternator. Kumparan rotor memainkan peran yang sangat penting dalam menghasilkan medan magnet yang diperlukan agar stator alternator dapat menghasilkan arus listrik bolak-balik (AC) ketika rotor berputar.

Kumparan rotor merupakan bagian dari alternator yang berfungsi sebagai komponen yang berputar, sehingga disebut rotor. Peran utamanya adalah untuk menghasilkan medan magnet yang akan berinteraksi dengan kumparan stator guna menghasilkan arus listrik.

Pada kumparan rotor, terdapat kuku-kuku yang berfungsi sebagai kutub magnet, serta slip ring yang berfungsi untuk mengalirkan listrik ke kumparan rotor. Slip ring ini memungkinkan arus listrik yang mengalir ke rotor tetap stabil meskipun rotor berputar, yang memastikan kelancaran operasional alternator.

Baca juga:  Cara Memperbaiki Exhaust Fan yang Rusak dengan Mudah

Bagian depan rotor terhubung dengan kipas dan pulley, yang berfungsi untuk membantu pendinginan dan penggerakan rotor. Sementara itu, bagian belakang rotor dilengkapi dengan slip ring yang memegang peranan penting dalam menjaga kelancaran pengoperasian alternator, karena slip ring menghubungkan rotor dengan sumber listrik eksternal.

Dengan demikian, kumparan rotor merupakan komponen kunci dalam sistem alternator yang sangat mempengaruhi kinerja dan efektivitas keseluruhan alat ini dalam menghasilkan listrik. Keberadaan dan fungsinya sangat krusial untuk memastikan alternator dapat beroperasi dengan baik, menghasilkan energi listrik yang stabil dan efisien.

Mengenal Fungsi Stator Pada Alternator

Kumparan stator pada alternator memiliki peran yang sangat vital dalam menghasilkan arus listrik bolak-balik (AC) ketika rotor dengan medan magnet berputar di sekitarnya. Ketika rotor bergerak, medan magnet yang dihasilkannya akan berinteraksi dengan kumparan stator, menghasilkan arus listrik yang dapat digunakan untuk kebutuhan kelistrikan.

Stator koil adalah bagian dari alternator yang tidak bergerak dan terdiri dari beberapa kumparan. Biasanya, stator terdiri dari tiga kumparan yang dihubungkan secara seri pada salah satu ujungnya, membentuk konfigurasi yang dikenal dengan nama “Y” atau bintang fase. Konstruksi ini memudahkan distribusi daya listrik yang lebih stabil dan efisien.

Bagian tengah dari stator, yang merupakan tempat ketiga kumparan tersebut dihubungkan, disebut sebagai titik netral atau terminal “N”. Titik netral ini berfungsi sebagai titik referensi dalam sistem kelistrikan, yang penting untuk menjaga kestabilan arus yang dihasilkan oleh stator.

Pada ujung stator yang lain, ketiga kumparan akan menghasilkan arus listrik bolak-balik tiga fasa (3-phase AC), yang memiliki banyak keunggulan dalam distribusi energi. Arus tiga fasa ini sangat efektif untuk digunakan dalam berbagai aplikasi, baik untuk keperluan industri, rumah tangga, maupun sistem kelistrikan lainnya, karena memiliki kestabilan yang lebih tinggi dibandingkan dengan arus satu fasa.

Secara keseluruhan, kumparan stator pada alternator adalah komponen yang sangat penting dalam proses pembangkitan arus listrik bolak-balik. Tanpa kumparan stator yang berfungsi dengan baik, sistem kelistrikan tidak akan dapat berjalan dengan efektif, menjadikannya unsur krusial dalam operasional alternator dan sistem kelistrikan secara keseluruhan.

Cara Kerja Stator Pada Altenator

Dalam sistem pengisian pada mobil, Stator memiliki fungsi penting dalam menghasilkan arus listrik AC. Dealer mobil di dekat sini

Arus listrik tersebut nantinya akan diserahkan pada diode yang berfungsi untuk mengubahnya menjadi arus DC.

Sistem pengisian pada mobil harus menggunakan arus DC karena sesuai dengan jenis baterai mobil atau accu yang digunakan.

Saat mesin mobil dihidupkan, stator coil akan mulai bekerja. Kemudian rotor pada alternator akan menghasilkan medan magnet dan terjadi perpotongan garis gaya magnet yang membuat stator menghasilkan arus listrik.

Kualitas dan kuantitas arus listrik yang dihasilkan oleh stator tergantung pada desain dan ukuran kumparan stator serta kecepatan putaran rotor.

Arus listrik yang dihasilkan oleh stator masih berbentuk AC, sehingga harus dialirkan ke diode yang terletak di dalam alternator untuk diubah menjadi arus DC.

Setelah arus listrik berubah menjadi DC, barulah dialirkan ke baterai mobil untuk mengisi daya dan menjaga kondisi baterai agar tetap terisi dengan baik.

Baca juga:  Apa itu Separator dan Jenis-Jenis Separator yang Perlu Kalian Ketahui

Pentingnya sistem pengisian pada mobil terletak pada fungsi utamanya yang merupakan sumber daya listrik untuk berbagai komponen kendaraan seperti lampu, AC, audio dan lain-lain.

Oleh karena itu, diode pada sistem pengisian mobil sangat penting dalam mengubah arus AC menjadi arus DC agar baterai dapat diisi dan mobil dapat berjalan dengan baik.

Tanda-tanda Kerusakan Pada Alternator Mobil

Penting untuk Pins mengetahui tKalian kerusakan pada alternator mobil karena stator memegang peranan penting.

Ada beberapa penyebab yang bisa membuat alternator menjadi rusak mulai dari stator, komponen yang tidak sesuai stKalianr hingga intensitas penggunaan yang tinggi.

Berikut adalah 4 tKalian kerusakan pada alternator mobil yang harus diperhatikan:

1. Lampu redup

Jika lampu mobil mulai redup, terutama ketika menyalakan lampu sorot, maka perlu segera diperiksa alternator mobil.

Hal ini karena kualitas lampu mobil sangat penting, terutama saat berkendara di malam hari. Melemahnya kualitas lampu bisa membahayakan pengendara.

2. Bau kabel terbakar

Jika tercium bau kabel terbakar di dalam mobil, alternator juga perlu diperiksa. Bau kabel terbakar mungkin disebabkan oleh gesekan belt yang tidak terpasang dengan baik.

Namun, juga perlu memeriksa mesin karena baunya mungkin berasal dari aktivitas mesin yang terlalu berat.

3. Suara bising

Jika terdengar suara bising pada mobil saat berjalan, mungkin disebabkan oleh kerusakan pada alternator.

Suara bising ini dapat terjadi ketika alternator tidak bekerja dengan maksimal atau posisi pulley tidak sejajar, sehingga menimbulkan suara di ruang mesin.

4. Aki tidak kuat menyalakan mobil

Banyak orang langsung mengganti aki jika mobil tidak mau menyala. Namun, perlu diperiksa terlebih dahulu apakah masalahnya terletak pada alternator yang tidak dapat menghasilkan arus listrik yang cukup.

Jika alternator tidak berfungsi dengan baik, maka aki tidak akan dapat menyimpan daya yang cukup untuk menyalakan mobil.

Oleh karena itu, perlu memeriksa alternator jika aki tidak mampu menyalakan mobil.

Kesimpulan

Sebagai kesimpulan, rotor stator memegang peranan yang sangat penting sebagai komponen inti dalam berbagai perangkat elektromagnetik, seperti motor listrik, generator, dan perangkat lainnya. Pengertian rotor stator mencakup dua bagian utama, yakni rotor yang berputar dan stator yang tetap, yang saling berinteraksi untuk menghasilkan gerakan mekanis atau energi listrik.

Fungsi rotor stator sangat krusial dalam proses konversi energi, di mana energi listrik dapat diubah menjadi energi mekanik, atau sebaliknya, sesuai dengan kebutuhan perangkat yang menggunakannya. Kedua komponen ini bekerja bersama-sama untuk memastikan kinerja alat-alat tersebut berjalan dengan efisien dan optimal.

Dengan memahami pengertian dan fungsi rotor stator, kita semakin menyadari betapa pentingnya elemen ini dalam mendukung kemajuan teknologi modern yang digunakan di berbagai sektor industri, mulai dari otomotif, manufaktur, hingga sektor energi, yang semuanya mengKalianlkan kinerja rotor stator untuk menciptakan inovasi dan efisiensi di dunia industri. Semoga informasi dari bengkeltv.id mengenai Pengertian dan Fungsi Rotor Stator ini bermanfaat untuk Kalian.
