Bengkeltv.id – Pengertian Breadboard Lengkap dengan Fungsinya. Apakah Kalian pernah tertarik untuk menciptakan rangkaian elektronik sendiri tetapi merasa terintimidasi oleh kompleksitasnya? Jika ya, maka Kalian perlu mengenal sebuah alat yang disebut sebagai breadboard. Mungkin bagi sebagian orang, istilah “breadboard” masih asing di telinga.
Namun, bagi mereka yang berkecimpung dalam dunia elektronika, baik sebagai pemula maupun profesional, breadboard adalah sebuah papan ajaib yang memungkinkan eksperimen dan pengembangan rangkaian elektronik tanpa harus melakukan solder. Dalam artikel ini, kita akan membahas mengenai pengertian breadboard, fungsinya, serta bagaimana alat ini bisa menjadi batu loncatan Kalian dalam merancang dan merealisasikan berbagai jenis proyek elektronik.
Pengertian Breadboard
Breadboard, juga dikenal sebagai papan proyek, ialah sebuah papan atau papan yang digunakan untuk merancang rangkaian elektronik yang simpel.
Dengan menggunakan papan proyek, kita dapat menciptakan prototipe dari suatu rangkaian elektronik tanpa perlu melakukan penyolderan, yang memungkinkan untuk merubah skema atau mengganti komponen.
Salah satu manfaat utama dalam menggunakan breadboard adalah komponen yang dirakit tidak akan mengalami kerusakan dan bisa dengan mudah dipasang kembali untuk membentuk rangkaian yang berbeda.
Secara umum, breadboard terbuat dari bahan plastik dan memiliki banyak lubang yang diatur sedemikian rupa untuk membentuk satu kesatuan.
Selain itu, breadboard yang bisa ditemukan di pasaran biasanya terbagi menjadi tiga ukuran, yaitu mini, medium, dan besar.
Fungsi Breadboard
Seperti yang telah dijelaskan sebelumnya, breadboard digunakan sebagai penghantar sinyal listrik dan juga sebagai tempat untuk menghubungkan kabel jumper.
Dengan breadboard, aliran arus dari satu komponen dapat dengan efektif disalurkan ke komponen lain tanpa perlu melakukan proses solder atau menghadapi kesulitan dalam pemasangan ulang.
Salah satu keunggulan utama dari menggunakan breadboard adalah komponen-komponen yang telah terpasang tidak akan mengalami kerusakan dan dapat dengan mudah dipasang kembali. Hal ini karena breadboard merupakan papan yang tidak memerlukan solder (tanpa solder).

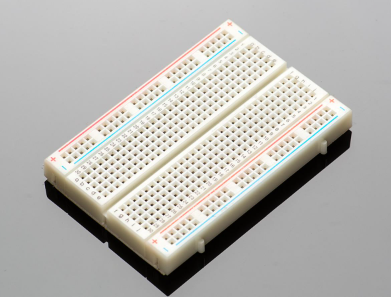

Gambar Breadboard
Pada pKalianngan awal, breadboard terlihat seperti papan plastik yang memiliki banyak lubang dengan pola tertentu.
Namun, jika diperhatikan lebih dekat, akan terlihat beberapa deretan huruf, angka, dan perpaduan keduanya di dekat lubang koneksi pada breadboard.
Fungsi dari deretan huruf, angka, dan perpaduannya tersebut adalah sebagai titik koordinat untuk memudahkan pengguna dalam memposisikan kabel jumper di breadboard.
Jenis Jenis Breadboard
Sebelumnya, kami telah mengulas secara singkat mengenai variasi-variasi papan proyek. Perbedaan antara satu breadboard dengan yang lainnya sering kali dapat dikenali dari jumlah lubang sambungan yang berbeda.
Secara umum, terdapat tiga jenis breadboard yang umumnya dapat ditemukan di pasar di Indonesia. Kami akan memberikan penjelasan yang lebih rinci sebagai berikut:
1. Mini Breadboard
Mini breadboard adalah tipe breadboard yang paling kecil yang tersedia di pasaran. Biasanya digunakan untuk merakit rangkaian mini yang hanya memerlukan sedikit komponen elektronik.
Mini breadboard dilengkapi dengan sekitar 170 titik sambungan yang berfungsi sebagai tempat untuk menghubungkan komponen elektronik.
2. Medium Breadboard
Medium breadboard, juga sering disebut sebagai half size breadboard, memiliki jumlah lubang sambungan setengah dari jenis breadboard terbesar.
Jumlah titik sambungan pada medium breadboard mencapai sekitar 400 titik.
3. Large Breadboard
Large breadboard adalah jenis breadboard terbesar yang tersedia. Biasanya digunakan ketika ingin merakit rangkaian yang melibatkan sejumlah besar komponen elektronik.
Large breadboard memiliki sekitar 830 titik sambungan yang dapat digunakan.
Cara Kerja Breadboard
Setelah memahami pengertian breadboard dan variasi jenis papan proyek berdasarkan ukurannya, langkah berikutnya adalah memahami prinsip kerja breadboard.
Secara sederhana, breadboard dapat dijelaskan sebagai papan yang memiliki lubang-lubang sambungan yang tersusun dalam pola tertentu.
Untuk menghubungkan satu lubang dengan lubang lainnya, pengguna memasukkan konduktor logam khusus ke bagian bawah lubang tersebut.
Konduktor logam ini berperan dalam menyederhanakan pengaturan rangkaian. Umumnya, breadboard memiliki jalur-jalur seperti yang terlihat dalam gambar di bawah ini:
Penjelasan mengenai fungsi dan warna dari setiap jalur sambungan pada breadboard adalah sebagai berikut:
- Jalur yang berwarna merah pada breadboard umumnya difungsikan sebagai jalur untuk tegangan DC (+).
- Jalur yang berwarna biru pada breadboard biasanya berperan sebagai jalur untuk tegangan GND (-).
- Sedangkan, jalur berwarna hijau pada breadboard umumnya digunakan untuk pemasangan komponen seperti resistor, dioda, lampu LED, Arduino, dan sejenisnya.
Harga Breadboard
Setelah memperoleh berbagai informasi tentang breadboard, pengetahuan mengenai kisaran harga dan spesifikasi breadboard yang tersedia di pasaran juga menjadi penting.
Berikut ini adalah daftar harga untuk setiap jenis breadboard berdasarkan ukurannya:
- Breadboard SYB 130 dengan 760 pin dijual dengan harga sekitar Rp. 16.000. Ukuran breadboard ini adalah 12 x 65 baris, dan memiliki fungsi serupa dengan PCB.
- Breadboard berwarna hitam dengan dimensi 47 x 35 x 85 mm dan total 170 pin dapat dibeli dengan harga sekitar Rp. 12.000. Konduktor yang digunakan terbuat dari bahan tembaga, sehingga kualitas konduktornya sangat baik. Breadboard ini juga mudah dipasang di atas robot sebagai modul tambahan.
- PCB Breadboard atau Project Breadboard GL12 tersedia dengan harga sekitar Rp. 30.000. Dengan harga tersebut, kamu akan mendapatkan breadboard berukuran 175 x 67 x 8 mm. Project board ini umumnya digunakan untuk merangkai diode, transistor, kapasitor, resistor, LED, dan komponen elektronik lainnya.
Penutup
Sebagai alat yang sangat berguna dalam dunia elektronika, breadboard telah memainkan peran penting dalam pengembangan berbagai jenis proyek, dari yang sederhana hingga yang kompleks. Memahami pengertian breadboard adalah langkah awal yang esensial untuk siapa saja yang tertarik untuk meretas atau membangun rangkaian elektronik sendiri.
Dengan memanfaatkan breadboard, kita dapat meminimalisir kesalahan, menghemat waktu, dan merancang prototipe yang efisien sebelum memutuskan untuk membuat desain yang permanen. Lebih dari itu, breadboard juga membuka pintu bagi para pemula untuk memasuki dunia elektronika dengan lebih mudah dan aman.
Jadi, jangan pernah meremehkan kekuatan sebuah breadboard; berinvestasi waktu untuk memahaminya akan memberikan imbalan yang sangat berharga di masa depan Kalian sebagai seorang praktisi atau hobiis elektronika. Demikian ulasan dari bengkeltv.id mengenai Pengertian Breadboard. Semoga bermanfaat untuk Kalian.
