Bengkeltv.id – Mengenal Zelio Smart Relay Secara Lengkap. Dalam dunia otomasi industri modern, efisiensi dan keKalianlan menjadi dua faktor kunci untuk menjaga kelancaran operasi dan meningkatkan produktivitas. Untuk memenuhi kebutuhan tersebut, berbagai perangkat teknologi dirancang untuk mempermudah pengelolaan dan kontrol sistem secara otomatis. Salah satu perangkat yang semakin diminati di berbagai sektor industri adalah Zelio Smart Relay.
Zelio Smart Relay merupakan solusi cerdas yang menawarkan kemudahan dan fleksibilitas dalam mengelola sistem elektronik, baik di rumah, industri kecil, maupun skala besar. Dengan desain kompak yang dilengkapi fitur canggih, perangkat ini mampu menggantikan sistem kontrol konvensional yang sering kali rumit dan memakan ruang. Kemudahan instalasi dan pengoperasiannya menjadikan Zelio Smart Relay pilihan ideal untuk mengatur sistem secara lebih efisien dan responsif terhadap kebutuhan operasional yang terus berkembang.
Perangkat ini unggul dalam mengotomatisasi fungsi dasar dan menyediakan kontrol jarak jauh, menjadikannya populer di kalangan teknisi dan profesional otomasi. Sistem pemrogramannya yang sederhana namun tangguh memungkinkan penerapan di berbagai aplikasi, mulai dari pengendalian mesin hingga manajemen pencahayaan dan sistem HVAC.
Dalam artikel ini, kita akan membahas lebih dalam Mengenal Zelio Smart Relay, mencakup pengenalan produk, fungsi utama, serta berbagai manfaatnya dalam mengoptimalkan sistem otomatisasi. Dengan pemahaman mendalam, Kalian dapat memanfaatkan teknologi ini untuk meningkatkan efisiensi dan produktivitas operasional di berbagai sektor.
Mengenal Zelio Smart Relay
Smart relay adalah perangkat kendali otomatis yang dapat diprogram untuk menjalankan serangkaian proses tertentu secara otomatis. Perangkat ini dirancang sebagai pengganti relay dan kontaktor konvensional, menggunakan mikrokontroler untuk mengelola fungsi-fungsi kendali yang sebelumnya membutuhkan perangkat keras terpisah.
Seringkali disebut sebagai mini PLC atau mikro PLC, smart relay memiliki fungsi yang hampir serupa dengan PLC (Programmable Logic Controller), namun dengan fitur yang lebih sederhana dan lebih mudah dioperasikan. Meskipun memiliki kemampuan yang lebih terbatas dibandingkan dengan PLC, smart relay tetap efektif untuk program kendali yang tidak terlalu kompleks.
Smart relay merupakan alternatif yang sangat cocok untuk aplikasi dengan kebutuhan pengendalian yang sederhana. Selain mampu menjalankan instruksi logika dasar, smart relay juga dapat mengatur fungsi timer, counter, dan RTC (Real Time Clock). Salah satu keuntungan utama menggunakan smart relay adalah harganya yang lebih terjangkau jika dibandingkan dengan PLC, menjadikannya pilihan yang efisien secara biaya, terutama untuk aplikasi yang tidak memerlukan kontrol yang rumit.
Di pasaran, terdapat berbagai merek smart relay yang dapat dipilih, seperti Zelio dari Schneider Electric, Zen dari Omron, IDEC, dan masih banyak lagi. Di Indonesia, smart relay merek Zelio menjadi yang paling populer karena harganya yang relatif lebih terjangkau dan kemudahan dalam mendapatkan perangkat ini di pasaran. Zelio juga menyediakan berbagai tipe smart relay yang dapat disesuaikan dengan berbagai kebutuhan di lapangan.
Zelio menawarkan dua model utama smart relay, yaitu model kompak dan model modular. Pada model modular, terdapat opsi untuk menambahkan modul ekstensi guna menambah jumlah input/output sesuai kebutuhan. Namun, ada batasan jumlah input/output tambahan yang dapat dipasang pada model modular, yaitu maksimal 40 input/output. Gambar 2 menunjukkan modul ekstensi yang dapat digunakan untuk memperluas kapasitas input/output pada smart relay model modular dari Zelio.
Fungsi dan Bagian-Bagian Zelio Smart Relay

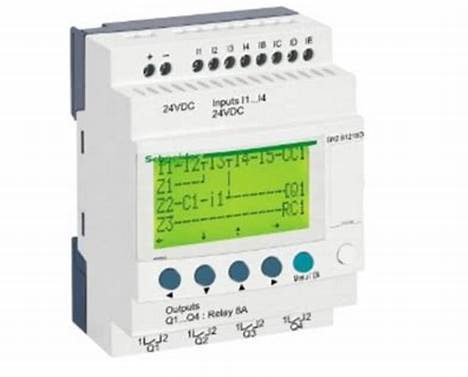

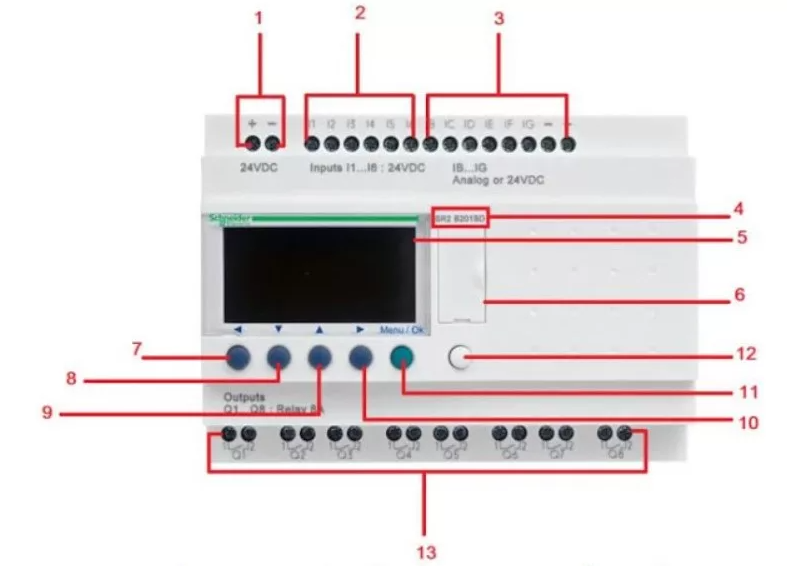

Masih dalam pembahasan Mengenal Zelio Smart Relay, berikut ini adalah fungsi dan komponen-komponen yang terdapat pada perangkat Zelio Smart Relay, yang dapat dilihat pada Gambar 1.4. Perlu diketahui bahwa Zelio Smart Relay memiliki dua jenis output, yaitu: a) output statis, yang menggunakan tegangan DC sebagai sumber daya, dan b) output relay, yang dapat menggunakan tegangan AC atau DC sebagai sumber daya.
Berikut adalah penjelasan tentang fungsi komponen-komponen pada Zelio Smart Relay:
Lubang terminal power supply: Digunakan untuk menyediakan sumber tegangan bagi smart relay Zelio.
- Lubang terminal input diskrit: Berfungsi sebagai terminal input untuk sinyal digital On/Off.
- Lubang terminal input analog: Berfungsi sebagai terminal untuk menerima tegangan analog dengan rentang 0-10VDC.
- Nomor tipe smart relay: Menunjukkan jenis dan model smart relay yang digunakan.
- Layar LCD: Menampilkan informasi dan status dari smart relay, memungkinkan pengguna untuk memantau operasional perangkat.
- Lubang memori cartridge atau port: Digunakan untuk menghubungkan smart relay Zelio dengan PC, sehingga memungkinkan pemrograman atau monitoring lebih lanjut.
- Tombol navigasi kiri: Digunakan untuk memindahkan kursor ke arah kiri pada layar.
- Tombol navigasi bawah: Digunakan untuk memindahkan kursor ke arah bawah pada layar.
- Tombol navigasi atas: Digunakan untuk memindahkan kursor ke arah atas pada layar.
- Tombol navigasi kanan: Digunakan untuk memindahkan kursor ke arah kanan pada layar.
- Tombol menu/ok: Digunakan untuk menampilkan menu, memilih submenu, atau mengakses parameter program yang ada.
- Tombol shift: Digunakan untuk menampilkan menu kontekstual di layar LCD dan mengubah fungsi tombol navigasi berdasarkan menu yang aktif.
- Lubang terminal output: Berfungsi sebagai terminal output yang menghubungkan smart relay Zelio dengan perangkat atau sistem lain untuk mengeluarkan sinyal atau daya.
Dengan komponen-komponen ini, Zelio Smart Relay memberikan kontrol yang fleksibel dan mudah dioperasikan untuk berbagai aplikasi otomatisasi.
Arsitektur Smart Relay Zelio

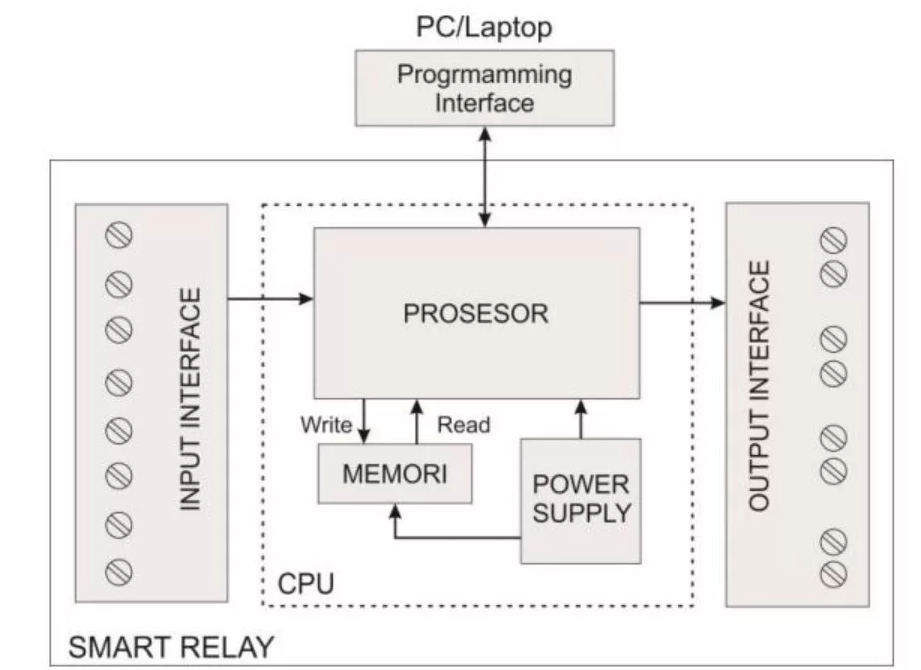

Sebelum mempelajari bagian-bagian dan prinsip kerja dari smart relay Zelio, penting untuk memahami arsitektur smart relay Zelio tersebut.
Secara keseluruhan, arsitektur smart relay Zelio terdiri dari dua elemen utama:
1. Elemen Input dan Output
Zelio Smart Relay dilengkapi dengan berbagai port untuk input dan output. Elemen Input berfungsi untuk membaca data masukan, yang kemudian akan diproses oleh CPU.
Sementara itu, elemen Output berfungsi untuk menerjemahkan hasil pemrosesan dari CPU, sehingga dapat mengendalikan perangkat output sesuai dengan instruksi yang diberikan.
2. CPU (Central Processing Unit)
CPU pada smart relay Zelio terdiri dari prosesor, memori, dan sumber daya listrik (power supply). CPU ini berfungsi untuk menyimpan program yang telah diprogramkan dan mengeksekusinya menggunakan data masukan. Berdasarkan eksekusi program tersebut, CPU akan menghasilkan data output yang digunakan untuk mengendalikan perangkat output.
Dengan adanya struktur arsitektur ini, smart relay Zelio dapat menghubungkan elemen-elemen input dan output melalui CPU, memungkinkan pengendalian dan pengoperasian perangkat elektronik sesuai dengan program yang telah ditentukan.
Memahami arsitektur ini membantu kita lebih memahami bagaimana komponen-komponen dalam smart relay Zelio saling berinteraksi dan bekerja secara bersama-sama untuk menjalankan fungsinya secara efektif.
1. Jenis dan tipe Zelio Model Compact
| Power | Jumlah | Input | Input Analog | Output | Clock | Reference |
|---|---|---|---|---|---|---|
| Supply | I/O | Diskrit | 0 - 10 V | Diskrit | ||
| 12 VDC | 12 | 8 | -4 | 4 - Relay | Yes | SR2B121JD |
| 20 | 12 | -6 | 8 - Relay | Yes | SR2B201JD | |
| 24 VDC | 10 | 6 | - | 4 - Relay | No | SR2A101BD |
| 12 | 8 | -4 | 4 - Relay | Yes | SR2B121BD | |
| 12 | 8 | -4 | 4 - Transistor | Yes | SR2B122BD | |
| 20 | 12 | -2 | 8 - Relay | No | SR2A201BD | |
| 20 | 12 | -6 | 8 - Relay | Yes | SR2B201BD | |
| 20 | 12 | -6 | 8 - Transistor | Yes | SR2B202BD | |
| 24 VAC | 12 | 8 | - | 4 - Relay | Yes | SR2B121B |
| 20 | 12 | - | 8 - Relay | Yes | SR2B201B | |
| 100-240 VAC | 10 | 6 | - | 4 - Relay | No | SR2A101FU |
| 12 | 8 | - | 4 - Relay | Yes | SR2B121FU | |
| 20 | 12 | - | 8 - Relay | No | SR2A201FU | |
| 20 | 12 | - | 8 - Relay | Yes | SR2B201FU |
2. Jenis dan tipe Zelio Model Modular
| Power | Jumlah | Input | Input Analog | Output Diskrit | Clock | Reference |
|---|---|---|---|---|---|---|
| Supply | I/O | Diskrit | 0 - 10 V | |||
| 24 VDC | 10 | 6 | -4 | 4 - Relay | Yes | SR3B101BD |
| 10 | 6 | -4 | 4 - Transistor | Yes | SR3B102BD | |
| 26 | 16 | -6 | 10 - Relay | Yes | SR3B261BD | |
| 26 | 16 | -6 | 10 - Transistor | Yes | SR3B262BD | |
| 24 VAC | 10 | 6 | - | 4 - Relay | Yes | SR3B101B |
| 26 | 16 | - | 10 - Relay | Yes | SR3B261B | |
| 100 - 240 VAC | 10 | 6 | - | 4 - Relay | Yes | SR3B101FU |
| 26 | 16 | - | 10 - Relay | Yes | SR3B261FU |
Prinsip Kerja Zelio Smart Relay
Setelah mempelajari dan Mengenal Zelio Smart Relay yang telah dijelaskan sebelumnya, kita dapat mengetahui bahwa prinsip kerja smart relay Zelio melibatkan tiga tahap utama dalam operasinya:
1. Tahap “Read” (Membaca)
Pada tahap pertama, smart relay Zelio membaca data dari perangkat masukan yang terhubung ke input smart relay. Perangkat masukan ini dapat berupa saklar, sensor, tombol tekan, atau sumber input lainnya. Smart relay mengambil informasi dari perangkat masukan ini untuk memulai proses kendali.
2. Tahap “Execute” (Mengeksekusi)
Setelah data masukan terbaca, smart relay Zelio akan mengeksekusi instruksi atau program yang telah disimpan dalam memori internalnya. Program ini telah diprogram sebelumnya dan berisi urutan logika serta perhitungan yang harus dijalankan oleh smart relay. Pada tahap ini, smart relay melakukan operasi matematika, logika, dan kontrol yang diperlukan sesuai dengan program yang sedang dijalankan.
3. Tahap “Write” (Menulis)
Setelah tahap eksekusi selesai, smart relay Zelio akan menghasilkan output sesuai dengan hasil dari input yang telah diproses menggunakan program yang telah dibuat. Output ini bisa berupa sinyal pengendali untuk aktuator seperti relay, motor, lampu, atau perangkat keluaran lainnya. Smart relay akan menghasilkan output yang diperlukan berdasarkan program yang telah diprogram sebelumnya dan hasil dari tahap eksekusi.
Dengan prinsip kerja ini, smart relay Zelio dapat membaca data dari perangkat masukan, menjalankan program dengan logika yang telah ditentukan, dan menghasilkan output yang sesuai dengan program tersebut. Prinsip kerja ini memungkinkan smart relay Zelio untuk mengontrol proses secara otomatis dan melaksanakan berbagai tugas kendali dengan efisien.
Kelebihan Zelio Smart Relay
Sudah memahami Mengenal Zelio Smart Relay? Lalu ada keunggulan penggunaan Zelio Smart Relay meliputi:
1. Modul Komunikasi MODBUS
Zelio dilengkapi dengan modul komunikasi MODBUS yang memungkinkannya menjadi slave PLC dalam suatu jaringan PLC.
Fitur ini memungkinkan Zelio untuk berintegrasi dengan sistem kontrol yang lebih kompleks dan berkomunikasi dengan perangkat-perangkat lain dalam jaringan.
2. Fasilitas Fast Counter
Zelio Smart Relay memiliki fasilitas Fast Counter dengan kecepatan hingga 1KHz. Fitur ini memungkinkan Zelio untuk menghitung peristiwa atau pulsa dengan presisi tinggi dalam waktu yang sangat singkat.
3. Pemrograman Ladder dan FBD
Zelio dapat diprogram menggunakan bahasa pemrograman Ladder dan FBD (Function Block Diagram).
Ini memberikan fleksibilitas kepada pengguna dalam memilih metode pemrograman yang paling sesuai dengan kebutuhan dan preferensi mereka.
4. Timer, Counter, dan Blok Fungsi Clock yang Kaya
Zelio dilengkapi dengan 16 timer (dalam 11 jenis), 16 counter, dan 8 blok fungsi Clock (setiap blok fungsi memiliki 4 saluran).
Fitur-fitur ini memungkinkan pengguna untuk mengatur jadwal waktu, menghitung peristiwa, serta mengatur fungsi jam dan tanggal dengan mudah.
5. Switching Otomatis Antara Musim Panas dan Musim Dingin
Zelio Smart Relay dilengkapi dengan fitur switching otomatis antara musim panas dan musim dingin. Hal ini memungkinkan perubahan waktu secara otomatis saat terjadi pergantian musim, mengoptimalkan pengaturan waktu sesuai dengan perubahan waktu yang berlaku.
6. Kemampuan untuk Menambahkan Modul I/O Tambahan
Zelio Smart Relay dapat diperluas dengan menambahkan modul I/O tambahan. Ini memberikan fleksibilitas dalam mengatur jumlah dan jenis masukan/keluaran yang diperlukan sesuai dengan kebutuhan aplikasi.
Dengan keunggulan-keunggulan ini, Zelio Smart Relay menjadi pilihan yang kuat untuk pengendalian dan otomatisasi yang fleksibel, dapat diKalianlkan, dan mudah dikonfigurasi dalam berbagai aplikasi industri dan komersial.
Penutup
Sebagai penutup, Mengenal Zelio Smart Relay memberikan wawasan yang lebih mendalam mengenai kemampuan dan fungsinya dalam dunia otomatisasi industri. Perangkat ini dirancang dengan fitur yang mudah diprogram, efisien, serta memiliki biaya yang lebih terjangkau dibandingkan dengan sistem PLC tradisional. Karena itulah, Zelio Smart Relay menjadi pilihan yang sangat tepat untuk berbagai aplikasi kendali yang memerlukan pengolahan data masukan dan keluaran secara otomatis, seperti pengendalian mesin, proses produksi, atau sistem otomatis lainnya.
Dengan arsitektur yang sederhana namun kuat, serta prinsip kerja yang jelas, smart relay ini mampu beroperasi dengan sangat efektif dalam mengendalikan berbagai proses dan perangkat elektronik. Kemampuan untuk menghubungkan berbagai elemen input dan output melalui CPU memungkinkan smart relay ini menjalankan fungsi kendali dengan presisi yang tinggi.
Bagi mereka yang membutuhkan solusi kendali otomatis yang tidak hanya simpel, tetapi juga hKalianl dan efisien, Zelio Smart Relay adalah pilihan yang sangat patut dipertimbangkan. Dengan fleksibilitas dan kemampuan untuk menangani program-program kendali sederhana, smart relay ini menawarkan kombinasi keunggulan yang sulit untuk diabaikan dalam setiap proyek otomatisasi industri. Demikian ulasan dari bengkeltv.id mengenai Mengenal Zelio Smart Relay. Semoga bermanfaat untuk Kalian.
