Bengkeltv.id – √ Mengenal MCB dan Arti Kodenya Secara Lengkap. Dalam dunia listrik, istilah MCB seringkali menjadi sorotan utama. Mungkin terdengar asing bagi sebagian, namun MCB (Miniature Circuit Breaker) adalah komponen vital dalam sistem proteksi listrik yang umumnya terdapat di setiap instalasi listrik rumah tangga atau industri.
MCB tidak hanya sekadar sebuah perangkat elektronik, namun juga memiliki kode-kode tertentu yang memberikan informasi penting tentang spesifikasi dan kemampuannya. Dalam artikel ini, kita akan membongkar arti dari kode-kode tersebut, memberikan pemahaman yang lebih mendalam tentang peran dan fungsionalitas MCB dalam menjaga keamanan sirkuit listrik.
Mari kita mulai dengan merenungkan apa sebenarnya yang dimaksud dengan MCB dan mengapa memahami kode-kode di baliknya penting untuk keselamatan dan keKalianlan instalasi listrik kita.

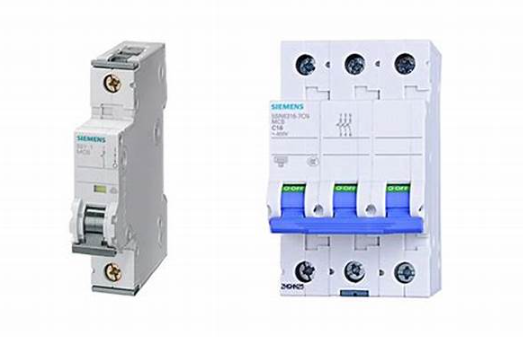

Apa Itu MCB?
MCB (Miniatur Circuit Breaker) adalah bagian dari Circuit Breaker yang bertugas memutus aliran listrik saat terjadi aliran listrik atau beban melebihi batasnya. Contohnya, saat terjadi korsleting atau kondisi lainnya.
Penggunaan MCB yang sesuai untuk kebutuhan sehari-hari di rumah dianggap efektif dalam menjalankan fungsi tersebut. Satu hal yang penting untuk dipahami adalah tingkat trip, yaitu batas maksimal arus yang bisa dilewati MCB sebelum memutus aliran listrik secara otomatis.
Ketika arus yang melewati MCB melebihi batas yang ditentukan, MCB akan memutus aliran listrik secara otomatis. Kelebihan arus ini sering menjadi penyebab kebakaran, oleh karena itu, kinerja MCB yang optimal sangat penting. Untuk MCB listrik, tingkat trip ini tidak dapat diubah.
Selain itu, kapasitas pemutusan (interrupting capacity) adalah batas maksimum arus yang bisa dilewati MCB sebelum MCB rusak. Jika arus melebihi batas ini, MCB tidak akan berfungsi.
Fungsi Utama Miniature Circuit Breaker (MCB)
MCB, atau Miniatur Circuit Breaker, merupakan salah satu perangkat penting dalam sistem listrik yang berfungsi untuk melindungi kabel dari beban lebih dan arus hubung singkat. Fungsi utamanya adalah:
- Melindungi Kabel:
MCB bertugas untuk mencegah kerusakan pada kabel listrik akibat beban yang melebihi kapasitasnya atau karena adanya hubung singkat. Dengan mendeteksi kelebihan arus secara cepat, MCB dapat memutuskan aliran listrik untuk mencegah kerusakan lebih lanjut. - Mengalirkan Arus Tanpa Pemanasan Berlebih:
MCB dirancang untuk mengalirkan arus listrik pada tingkat yang aman tanpa menimbulkan pemanasan berlebih yang dapat menyebabkan kebakaran atau kerusakan pada peralatan listrik. - Membuka dan Menutup Sirkuit:
MCB dapat membuka dan menutup sirkuit secara otomatis saat terjadi kelebihan arus atau gangguan lainnya di bawah arus nominal yang ditetapkan.
Selain fungsi utamanya, MCB juga digunakan oleh PLN sebagai pembatas daya untuk pelanggan dengan daya rendah, yaitu antara 450VA hingga 33.000VA. Pemasangan MCB biasanya dilakukan di bawah kWh meter dan di dalam panel instalasi, khususnya di dalam ruangan untuk melindungi sirkuit listrik secara efektif.
MCB bekerja berdasarkan prinsip bimetal, yang mengKalianlkan beberapa elemen operasi, seperti terminal trip yang menggunakan bimetal, elektromagnetik trip dengan menggunakan coil, dan fitur pemadam busur api untuk mengurangi risiko terjadinya busur api yang dapat membahayakan sistem listrik dan lingkungan sekitarnya. Dengan fitur-fitur tersebut, MCB menjadi salah satu alat pengaman yang kritis dalam menjaga keamanan dan keKalianlan sistem listrik.
Arti Kode pada MCB (Miniature Circuit Breaker)
Biasanya, Batas Arus dan kurva karakteristik MCB sudah tercetak langsung di permukaan MCB itu sendiri. Cara membacanya juga cukup mudah. Berikut adalah beberapa tulisan atau kode penting yang tercetak di MCB yang perlu kita ketahui.
1. Model Number (Nomor Model)
Untuk meningkatkan efisiensi komunikasi antara produsen dan konsumen, setiap MCB dilengkapi dengan nomor modelnya. Setiap produsen memiliki penomoran yang unik. Dengan menyebutkan nomor model dalam keluhan, produsen atau penjual dapat dengan cepat mengidentifikasi jenis dan nilai MCB yang dibahas.
2. Batas Arus dan nilai kurva MCB
Seperti yang terlihat pada gambar di atas, terdapat penulisan “C16.” Huruf C menunjukkan karakteristik kurvanya, yang terbagi menjadi tiga tipe umum: B, C, dan D. Tipe B akan memutuskan sirkuit jika terjadi kelebihan arus sebesar 3 hingga 5 kali lipat. Tipe C akan memutuskan sirkuit jika arus melampaui 5 hingga 10 kali lipat, sementara tipe D mencakup rentang 10 hingga 25 kali lipat.
Pemilihan karakteristik kurva ini harus dilakukan dengan hati-hati, karena peralatan yang berbeda memerlukan jenis karakteristik yang berbeda juga. Sebagai contoh, peralatan listrik dengan beban resistif seperti pemanas dan lampu penerangan sebaiknya menggunakan MCB tipe B. Peralatan listrik dengan beban induktif seperti pompa dan motor lebih cocok dengan MCB tipe C, sementara peralatan listrik dengan beban induktif dan kapasitif yang tinggi memerlukan MCB tipe D.
Angka di belakang karakteristik kurva menunjukkan batas arus listrik dalam satuan Ampere. Dalam contoh tersebut, angka 16 mengindikasikan bahwa MCB tersebut memiliki batas arus 16 Ampere.
3. Tegangan Operasional
Tegangan Operasional diukur dalam satuan Volt dan menunjukkan nilai tegangan yang dapat diterapkan. Pada sistem listrik 3 fase, MCB biasanya menggunakan nilai 400V atau 415V, sementara pada sistem fase tunggal, nilai tersebut berkisar antara 230V hingga 240V. Pemilihan nilai tegangan operasional harus disesuaikan dengan kebutuhan aplikasi tertentu. Beberapa MCB dapat digunakan baik untuk listrik fase tunggal maupun 3 fase, sedangkan yang lain mungkin hanya cocok untuk satu dari keduanya.
4. Kapasitas Breaking MCB
Kapasitas Breaking MCB (Kapasitas Pemutusan MCB) adalah parameter yang menentukan kemampuan kerja atau daya tahan MCB terhadap arus listrik. Dalam konteks ini, ketika MCB memiliki nilai tertulis, misalnya, 6000, itu menunjukkan bahwa MCB tersebut dapat beroperasi dengan baik hingga batas maksimal arus 6000A. Namun, jika arus yang melewatinya melebihi 6000A, MCB tersebut akan mengalami kerusakan.
5. Kelas Energi
Kelas Energi, atau Energy Class, adalah spesifikasi tambahan yang menunjukkan karakteristik energi maksimum yang bisa ditangani oleh MCB terhadap arus listrik. Kelas Energi MCB dibagi menjadi tiga kelas: kelas 1, kelas 2, dan kelas 3. Kelas 3 dianggap sebagai yang terbaik karena memungkinkan energi yang melaluinya mencapai 1,5L joule/detik. Pemilihan kelas energi yang sesuai sangat penting untuk memastikan kinerja MCB optimal sesuai dengan kebutuhan dan risiko listrik yang dihadapi.
6. Indikator Status
Indikator Status MCB terdiri dari dua bagian, yaitu ON dan OFF. Penting untuk memilih MCB yang dilengkapi dengan indikator status yang jelas. Kehadiran indikator status yang baik membantu mencegah kebingungan dalam pemantauan dan pemeliharaan sirkuit listrik. Dengan adanya indikator status yang jelas, kesalahan pengoperasian dapat dihindari, sehingga mengurangi potensi kerusakan serius atau bahkan risiko bahaya.
7. Simbol Operasi MCB
Simbol Operasi MCB berfungsi sebagai petunjuk visual yang menKaliankan jumlah Pole MCB. Jika terdapat dua simbol, itu menunjukkan bahwa MCB tersebut adalah MCB dua pole. Memahami simbol operasi ini penting untuk mengenali jenis dan jumlah pole yang dimiliki oleh MCB, sehingga memudahkan instalasi dan pemeliharaan sirkuit listrik secara tepat.
Jenis Kode MCB
Sebelum kita mengakhiri diskusi kali ini, izinkan saya membagikan informasi tentang berbagai jenis MCB, masing-masing dengan fungsinya sendiri. Jika Kalian ingin mengetahui lebih lanjut, silakan ikuti ulasan yang telah kami siapkan di bawah ini:
1. Tipe B MCB
Tipe B pada MCB mengacu pada karakteristik trip yang terjadi saat arus mencapai 3 hingga 5 kali nilai yang tertera pada MCB. Waktu trip MCB tipe ini berkisar antara 0,04 hingga 13 detik. MCB tipe B umumnya digunakan pada beban resistif seperti sistem penerangan. Sebagai contoh, MCB dengan label B32 akan melakukan trip pada rentang arus antara (32 x 3)A hingga (32 x 5)A, yaitu 96A hingga 160A.
2. Tipe C MCB
Tipe C pada MCB merujuk pada trip yang terjadi saat arus mencapai 5 hingga 10 kali nilai yang tertera pada MCB. Waktu trip MCB tipe C berkisar antara 0,04 hingga 5 detik. MCB tipe ini umumnya digunakan pada beban induktif sedang seperti rangkaian kontrol dan penerangan. Sebagai contoh, MCB dengan label C32 akan melakukan trip jika arus listrik yang mengalir melalui MCB berada pada rentang (32 x 5)A hingga (32 x 10)A, yaitu 160A hingga 320A.
3. Tipe CL MCB
Tipe CL pada MCB menKaliankan bahwa trip terjadi saat arus mencapai 4 hingga 6 kali nilai yang tertera pada MCB. Waktu trip MCB tipe CL mirip dengan tipe C, berkisar antara 0,04 hingga 5 detik. MCB tipe CL biasanya digunakan oleh PLN dan terpasang pada KWH meter rumah. Lebih sensitif dibandingkan dengan tipe C biasa, sebagai contoh, MCB dengan label C32 pada tipe CL akan melakukan trip jika arus listrik yang mengalir melalui MCB berada pada rentang (32 x 4)A hingga (32 x 6)A, yaitu 128A hingga 192A.
4. Tipe D MCB
Tipe D pada MCB mengacu pada karakteristik trip yang terjadi saat arus mencapai 10 hingga 20 kali dari nilai arus yang tertera pada spesifikasi MCB. Waktu trip pada MCB tipe D berkisar antara 0,04 hingga 3 detik. MCB tipe ini umumnya digunakan pada beban listrik yang bersifat induktif dan kapasitif tinggi seperti motor dan trafo. Sebagai contoh, kode D32 mengindikasikan bahwa MCB akan melakukan trip jika arus yang mengalir melalui MCB berada dalam rentang (32 x 10)A hingga (32 x 25)A, yaitu 320A hingga 800A.
5. Tipe K MCB
Tipe K pada MCB menunjukkan bahwa trip terjadi jika besarnya arus berada dalam rentang 8 hingga 12 kali dari nilai arus yang tertera pada bodi MCB. MCB tipe K digunakan khususnya pada beban listrik yang bersifat induktif tinggi seperti motor dan trafo. Waktu trip pada MCB tipe K lebih kecil dari 0,1 detik, memastikan respons cepat terhadap perubahan arus yang signifikan.
6. Tipe Z MCB
Tipe Z pada MCB mengindikasikan bahwa trip terjadi ketika arus berkisar antara 2 hingga 3 kali dari nilai arus yang tertera pada bodi MCB. Tipe Z sering digunakan untuk situasi hubung singkat dengan waktu trip yang sangat cepat, terutama pada rangkaian tenaga listrik. Waktu trip pada MCB tipe Z sangat kecil, kurang dari 0,1 detik, memastikan proteksi yang efisien terhadap kondisi listrik yang mendesak.
Penutup
Dengan demikian, MCB (Miniature Circuit Breaker) bukanlah sekadar komponen tambahan dalam instalasi listrik, melainkan elemen vital yang memiliki peran penting dalam menjaga keamanan dan kinerja sistem tersebut. Sebagai pelindung perangkat listrik dan penghuni rumah, MCB bertugas untuk secara otomatis memutus aliran listrik saat terjadi bahaya arus lebih atau kelebihan beban.
Arti kode yang tertera pada MCB bukanlah sekadar serangkaian angka dan huruf, melainkan informasi rinci tentang kapasitas, jenis perlindungan, dan karakteristiknya. Pemahaman mendalam terhadap arti kode ini menjadi kunci utama dalam memilih, menginstal, dan mengelola MCB secara efektif dalam sistem listrik.
Dengan demikian, keselamatan dan kinerja instalasi listrik di rumah atau tempat kerja dapat dipertahankan dengan baik. Semoga pemahaman ini memberikan wawasan yang lebih luas tentang peran penting MCB dan membantu dalam menjaga keKalianlan sistem listrik yang aman dan efisien. Demikian ulasan dari bengkeltv.id mengenai Mengenal MCB dan Arti Kodenya. Semoga bermanfaat untuk Kalian.
