Bengkeltv.id – Macam-Macam Alat Ukur Elektrik : Fungsi dan Kegunaannya. Alat ukur elektrik memegang peranan penting dalam dunia teknik dan elektronika, karena berfungsi sebagai kunci untuk memastikan performa dan keamanan berbagai perangkat listrik. Dalam setiap tahap pekerjaan teknik, baik itu saat proses instalasi kabel dan komponen, ketika melakukan perbaikan pada sistem yang bermasalah, atau saat pemeliharaan berkala untuk mencegah kerusakan, alat ukur elektrik digunakan untuk memberikan data yang akurat. Data ini membantu teknisi dan insinyur dalam mengidentifikasi masalah, mengukur parameter penting, dan membuat keputusan yang tepat.
Keakuratan pengukuran menjadi salah satu faktor utama dalam menjaga kinerja perangkat listrik tetap optimal, serta untuk mencegah terjadinya kegagalan sistem yang bisa berakibat fatal. Setiap jenis alat ukur elektrik dirancang untuk mengukur parameter tertentu, seperti tegangan, arus, resistansi, kapasitansi, hingga frekuensi. Hal ini sangat penting, mengingat setiap komponen listrik dan elektronik memerlukan nilai-nilai tertentu agar bisa bekerja dengan baik. Tanpa alat ukur elektrik yang tepat, hasil yang diperoleh bisa kurang akurat, yang pada gilirannya dapat menyebabkan risiko kerusakan komponen atau bahkan kecelakaan yang tidak diinginkan.

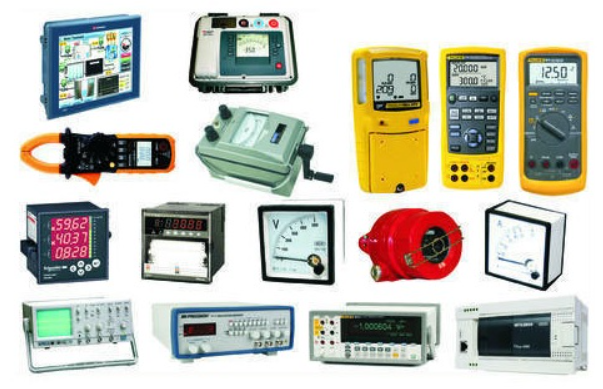

Dalam artikel ini, kita akan membahas secara detail macam-macam alat ukur elektrik yang sering digunakan, seperti multimeter, osiloskop, clamp meter, dan megger. Setiap alat ini memiliki fungsi yang berbeda-beda, dan memahami cara kerja serta aplikasi spesifiknya akan sangat membantu dalam menyelesaikan berbagai pekerjaan teknik sehari-hari dengan lebih efektif dan aman.
Pengertian Alat Ukur Elektrik
Alat ukur elektrik merupakan perangkat yang memerlukan pasokan listrik untuk dapat berfungsi dengan optimal. Perangkat ini digunakan secara luas dalam berbagai aplikasi yang terkait dengan kelistrikan, baik untuk keperluan industri, laboratorium, maupun rumah tangga. Alat ukur elektrik memiliki fungsi utama untuk mengukur parameter listrik, seperti tegangan (volt), arus (ampere), resistansi (ohm), daya (watt), serta parameter lainnya yang berhubungan dengan sirkuit atau sistem kelistrikan.
Dalam dunia otomotif, alat ukur elektrik juga sangat penting. Alat ini sering digunakan dalam proses perawatan dan perbaikan kendaraan, terutama untuk memastikan bahwa sistem kelistrikan mobil, seperti aki, alternator, dan komponen listrik lainnya, berfungsi dengan baik. Pengukuran yang akurat sangat membantu teknisi dalam mendiagnosis masalah pada kendaraan, misalnya dengan memastikan bahwa tegangan baterai cukup untuk menghidupkan mesin atau bahwa arus listrik yang mengalir ke komponen tertentu berada dalam batas normal.
Ada berbagai jenis alat ukur elektrik, yang umumnya terbagi ke dalam dua kategori utama: analog dan digital.
- Alat ukur elektrik analog menggunakan jarum penunjuk untuk menunjukkan hasil pengukuran pada skala tertentu. Kelebihannya adalah dapat memberikan hasil yang lebih mulus dan tidak terpengaruh oleh gangguan sinyal digital, namun kurang akurat untuk pembacaan presisi yang sangat tinggi.
- Alat ukur elektrik digital menampilkan hasil pengukuran dalam bentuk angka pada layar digital. Alat ini lebih akurat dan lebih mudah dibaca dibandingkan versi analog, terutama untuk pengukuran dengan ketelitian tinggi. Selain itu, alat digital sering kali dilengkapi dengan fitur tambahan seperti penyimpanan data atau pengukuran otomatis.
Kedua jenis alat ini memiliki keunggulan masing-masing, sehingga penggunaannya disesuaikan dengan kebutuhan spesifik dari pengukuran yang dilakukan. Dalam beberapa kasus, alat ukur digital lebih banyak digunakan karena kemudahan dan keakuratannya, namun alat ukur analog masih digunakan di industri tertentu karena sifatnya yang lebih stabil terhadap gangguan listrik.
Macam-Macam Alat Ukur Elektrik Serta Fungsinya
Dalam bidang elektronika, terdapat beragam jenis alat ukur elektrik. Berikut ini adalah beberapa daftar jenisnya:
1. Avometer (Multimeter)
Avometer, juga dikenal sebagai multimeter atau multitester, adalah perangkat elektronik yang digunakan untuk mengukur arus listrik dalam sebuah rangkaian.
Selain untuk mengukur arus, multimeter juga berfungsi untuk mengukur berbagai komponen listrik lainnya. Beberapa pengukuran yang umum dilakukan meliputi resistansi, tegangan, kapasitansi, frekuensi, dan arus (ampere).
Multimeter hadir dalam dua varian utama: analog dan digital. Multimeter analog menggunakan jarum sebagai penunjuk hasil pengukuran, sementara multimeter digital menampilkan hasil dalam bentuk angka numerik pada layar digital.
Berikut adalah penjelasan tentang bagian-bagian penting pada multimeter beserta fungsinya:
- Zero Adjust Screw: Digunakan untuk mengatur posisi jarum penunjuk pada multimeter agar kembali ke titik nol.
- Jarum: Berfungsi untuk menunjukkan hasil pengukuran pada multimeter analog.
- Saklar Selektor: Memungkinkan pengguna untuk memilih jenis dan batas pengukuran yang diinginkan.
- Lubang Kutub Positif (+) dan Negatif (-): Tempat untuk menghubungkan kabel probe positif dan negatif.
- Skala: Hanya ada pada multimeter analog, digunakan untuk membaca hasil pengukuran berdasarkan skala yang tersedia.
- Saklar Selektor Polaritas: Digunakan untuk memilih polaritas arus AC atau DC.
Dengan memahami bagian-bagian ini, pengguna dapat menggunakan multimeter dengan lebih efektif untuk berbagai jenis pengukuran listrik.
2. Ampere Meter
Amperemeter adalah alat yang digunakan untuk mengukur kuat arus listrik dalam suatu rangkaian. Dalam penggunaannya, amperemeter sering kali dipadukan dengan resistensi shunt untuk meningkatkan akurasi pengukuran.
Berbeda dengan multimeter yang sering digunakan dalam rangkaian terbuka, amperemeter dirancang khusus untuk pengukuran pada rangkaian tertutup.
Amperemeter terbagi menjadi dua jenis utama, yaitu:
- Amperemeter AC: Alat ini digunakan untuk mengukur arus listrik dalam rangkaian arus bolak-balik (AC). Amperemeter AC biasanya dipasang secara seri dalam rangkaian dan terhubung langsung dengan penghantar arus AC.
- Amperemeter DC: Selain mengukur arus AC, amperemeter juga dapat digunakan untuk mengukur arus searah (DC). Amperemeter DC dipasang secara seri pada rangkaian DC, memungkinkan pengukuran kuat arus searah yang mengalir melalui rangkaian tersebut.
Dengan pemasangan yang benar, amperemeter dapat memberikan hasil pengukuran arus yang akurat, baik untuk arus AC maupun DC.
3. Ohm Meter
Ohm meter adalah alat ukur listrik yang dirancang khusus untuk mengukur hambatan atau resistansi dalam suatu rangkaian. Selain mengukur resistansi, ohm meter juga dapat digunakan untuk mendeteksi kerusakan pada komponen elektronik.
Untuk memahami lebih dalam cara kerja ohm meter, berikut adalah bagian-bagian penting dari alat ini beserta fungsinya:
- Sekrup:
Berfungsi untuk mengatur posisi jarum penunjuk. Sekrup ini dapat diputar dengan obeng pipih untuk menempatkan jarum pada posisi 0 sebelum pengukuran dimulai, sehingga hasilnya lebih akurat. - Saklar Pemilihan Rentang (Range Selector Switch):
Digunakan untuk memilih rentang pengukuran yang sesuai. Saklar ini memungkinkan pengguna menentukan batas pengukuran resistansi yang diinginkan. - Tombol Penyesuaian Nol Ohm (Zero Ohm Adjust Knob):
Berfungsi untuk mengatur jarum penunjuk agar tepat di posisi nol, memastikan bahwa pengukuran resistansi dimulai dari titik yang benar. - Lubang Kutub Positif dan Negatif:
Lubang ini digunakan untuk menghubungkan kabel probe ke ohm meter. Satu lubang untuk kutub positif dan satu lagi untuk kutub negatif. - Kabel Probe:
Dikenal juga sebagai test lead, kabel probe terdiri dari dua jenis: merah untuk kutub positif dan hitam untuk kutub negatif. Kedua kabel ini digunakan untuk menghubungkan ohm meter dengan rangkaian yang akan diukur.
Dengan memahami komponen-komponen tersebut, pengguna dapat memanfaatkan ohm meter secara lebih efektif untuk mengukur resistansi dan memastikan rangkaian elektronik berfungsi dengan baik.
4. Volt Meter
Voltmeter adalah alat ukur listrik yang digunakan untuk mengukur tegangan listrik dalam suatu rangkaian. Alat ini juga dapat digunakan untuk mengukur beda potensial antara dua titik pada rangkaian.
Selain untuk mengukur tegangan, voltmeter juga berfungsi untuk memeriksa apakah suatu perangkat elektronik memiliki aliran daya atau tidak. Berdasarkan jenis pengukurannya, voltmeter terbagi menjadi dua jenis, yaitu voltmeter analog dan voltmeter digital.
5. Watt Meter
Wattmeter, yang juga dikenal sebagai kombinasi dari amperemeter dan voltmeter, digunakan untuk mengukur berbagai besaran listrik seperti hambatan, kuat arus, dan tegangan listrik. Selain itu, wattmeter dapat digunakan untuk mengukur arus AC maupun DC.
Berdasarkan jenisnya, wattmeter terbagi menjadi dua:
- Wattmeter Analog:
Wattmeter ini menggunakan tampilan analog, di mana hasil pengukuran ditunjukkan oleh jarum pada skala. Pengguna harus membaca hasil dari angka yang ditunjukkan jarum tersebut. Ada tiga jenis wattmeter analog, yaitu wattmeter elektrodinamometer, wattmeter induksi, dan wattmeter thermocouple. - Wattmeter Digital:
Wattmeter digital merupakan versi yang lebih modern dari wattmeter analog. Meskipun konstruksinya serupa, wattmeter digital menampilkan hasil pengukuran dalam bentuk angka numerik, sehingga lebih mudah dibaca.
6. Scanner Tools
Dalam industri otomotif, scanner tools memainkan peran penting sebagai alat untuk mendeteksi sistem elektrik pada kendaraan.
Secara umum, scanner tools digunakan untuk mendiagnosis berbagai masalah, seperti melakukan inisialisasi, menghapus data Diagnostic Trouble Codes (DTC), dan mengakses data streaming dari sistem kendaraan.
Namun, perlu diingat bahwa tidak semua mobil dapat menggunakan alat scanner yang sama. Setiap merek kendaraan biasanya memiliki scanner tools yang berbeda dan spesifik untuk merek atau model tertentu.
7. Battery Tester
Battery tester adalah alat ukur listrik yang digunakan untuk memeriksa kondisi baterai. Dengan menggunakan alat ini, kita dapat menguji kualitas dan kondisi baterai secara komprehensif. Dengan demikian, kita dapat mengetahui apakah baterai masih dalam kondisi baik atau perlu diganti.
Battery tester dapat melakukan berbagai jenis pengujian, termasuk pengukuran arus listrik, CCA (Cold Cranking Amps), dan pemeriksaan tegangan baterai, serta fungsi lainnya.
8. Timming Light
Timming light adalah alat ukur yang memiliki bentuk mirip dengan senter. Alat ini digunakan untuk menghasilkan cahaya stroboskopik yang berfungsi untuk mendeteksi sistem pengapian (ignition timing) dan posisi sudut pada kendaraan.
Ignition timing biasanya terletak pada dumper pulley kendaraan. Untuk mendeteksinya, timming light digunakan saat mesin kendaraan sedang berjalan. Saat timming light mengeluarkan cahaya stroboskopik, mekanik dapat membaca tkalian timming pada kendaraan tersebut.
Dengan mengetahui sistem pengapian kendaraan, mekanik dapat membuat keputusan apakah ignition timing perlu disetel ulang atau tidak.
9. Gas Analyzer
Gas analyzer adalah alat yang berfungsi untuk mengukur komposisi dan proporsi zat gas. Alat ini dapat digunakan untuk mengukur beberapa jenis gas, seperti karbondioksida (CO2), oksigen (O2), karbon monoksida (CO), hidrokarbon (HC), dan lain-lain.
Gas analyzer sering digunakan dalam proses produksi dan keamanan. Selain itu, alat ini juga sering digunakan dalam industri otomotif. Penggunaan yang paling umum adalah untuk mengukur tingkat polutan yang dihasilkan oleh gas buang kendaraan.
10. Osiloskop
Salah satu contoh alat ukur listrik adalah osiloskop. Osiloskop adalah alat yang memiliki berbagai fungsi, di antaranya:
- Mengukur tegangan listrik.
- Membandingkan perbandingan antara arus AC dan DC.
- Memeriksa noise atau riak pada komponen elektronik.
- Menyurvei frekuensi sinyal dalam rangkaian.
- Menghitung frekuensi dari sinyal yang berayun, dan banyak lagi.
- Osiloskop sering digunakan dalam industri otomotif. Dalam kendaraan, alat ini digunakan untuk melakukan pemecahan masalah pada sistem elektrik kendaraan.
Osiloskop membantu dalam menangani masalah pada sistem common rail, sistem EFI, serta membantu mendiagnosis tegangan dan arus yang masuk ke dalam kendaraan.
Kesimpulan
Sebagai kesimpulan, macam-macam alat ukur elektrik memainkan peran penting dalam berbagai bidang, mulai dari industri, otomotif, hingga perbaikan elektronik di rumah. Alat ukur seperti voltmeter, amperemeter, ohmmeter, dan wattmeter masing-masing memiliki fungsi spesifik yang membantu mengukur tegangan, arus, hambatan, dan daya listrik. Selain itu, keberadaan alat ukur digital dan analog memberikan fleksibilitas bagi pengguna untuk memilih sesuai dengan kebutuhan dan tingkat akurasi yang diinginkan.
Memahami cara kerja serta jenis-jenis alat ukur elektrik ini sangat penting, baik untuk teknisi profesional maupun pengguna sehari-hari. Dengan pemahaman yang baik, alat-alat ini dapat membantu memastikan instalasi listrik, rangkaian elektronik, maupun sistem otomotif bekerja secara optimal dan aman. Pada akhirnya, pemilihan alat ukur elektrik yang tepat akan sangat mendukung efisiensi kerja serta ketepatan dalam mendeteksi dan menyelesaikan masalah kelistrikan. Demikian ulasan dari bengkeltv.id mengenai Macam-Macam Alat Ukur Elektrik. Semoga bermanfaat untuk Kalian.
