Bengkeltv.id – Ketahui Fungsi Manifold Gauge Secara Lengkap. Dalam industri pendinginan dan pemanasan, khususnya dalam layanan dan perawatan sistem pendingin, manifold gauge memiliki peranan yang sangat penting. Alat ini bukan sekadar perangkat pengukur, melainkan juga merupakan kunci untuk memahami dan menganalisis kondisi operasional dari sistem HVAC (Heating, Ventilation, and Air Conditioning). Manifold gauge memiliki berbagai fungsi, termasuk pengukuran tekanan refrigeran dalam sistem, yang memberikan wawasan berharga kepada teknisi mengenai kesehatan dan efisiensi sistem tersebut.
Dengan memanfaatkan manifold gauge, para profesional dapat mendiagnosis berbagai masalah yang mungkin muncul dalam sistem pendingin, seperti kebocoran refrigeran atau kinerja kompresor yang tidak optimal. Selain itu, alat ini juga digunakan dalam proses pengisian ulang refrigeran, memastikan jumlah yang tepat ditambahkan untuk menjaga kinerja sistem pada tingkat efisiensi maksimal.
Keterampilan dalam menggunakan manifold gauge sangat penting bagi teknisi, karena kemampuan ini tidak hanya memungkinkan mereka memberikan layanan yang lebih baik, tetapi juga berkontribusi pada umur panjang sistem pendingin itu sendiri. Dalam artikel ini, kita akan mendalami berbagai fungsi manifold gauge, langkah-langkah untuk menggunakannya secara efektif, serta tips penting untuk pemeliharaan dan diagnosis yang tepat. Dengan pengetahuan ini, diharapkan para pembaca dapat memahami pentingnya alat ini dan meningkatkan kualitas layanan di bidang pendinginan dan pemanasan.
Apa Itu Manifold Gauge?
Manifold gauge, yang juga dikenal sebagai manifold set, adalah alat yang sangat penting dalam industri pendingin udara dan pemanasan (HVAC), serta dalam perawatan sistem refrigerasi. Alat ini tidak hanya berfungsi sebagai pengukur tekanan udara dalam ruangan, tetapi juga memiliki beragam fungsi vital yang mendukung kinerja optimal sistem HVAC.
Salah satu fungsi utama manifold gauge adalah mengukur tekanan dalam sistem kompresor. Dengan alat ini, teknisi HVAC dapat dengan cepat dan akurat menentukan tekanan dalam sistem, memastikan bahwa tekanan tersebut sesuai dengan spesifikasi yang dibutuhkan untuk operasi yang aman dan efisien. Hal ini sangat penting untuk mencegah kerusakan pada komponen sistem serta memastikan kualitas pendinginan atau pemanasan yang optimal.
Manifold gauge juga digunakan untuk mendeteksi masalah atau gangguan dalam sistem HVAC. Dengan memantau tekanan yang ditampilkan, teknisi dapat mengidentifikasi adanya kebocoran refrigeran, penyumbatan, atau masalah lain yang mempengaruhi kinerja sistem. Dengan demikian, perbaikan dapat dilakukan dengan cepat dan efisien, mengurangi waktu henti sistem dan biaya perbaikan yang tidak perlu.
Selain itu, manifold gauge berperan penting dalam proses pengosongan atau pengisian ulang refrigeran. Teknisi dapat mengontrol aliran refrigeran masuk atau keluar dari sistem dengan tepat, memastikan jumlah refrigeran yang ditambahkan atau dibuang sesuai kebutuhan. Ini membantu menjaga keseimbangan tekanan dan suhu dalam sistem, serta mencegah kerusakan akibat overcharging atau undercharging refrigeran.
Manifold gauge juga dapat digunakan untuk menambahkan minyak pelumas ke mesin. Minyak pelumas sangat penting untuk menjaga kinerja optimal komponen mesin, dan alat ini memungkinkan teknisi untuk mengukur dan mengontrol jumlah minyak yang ditambahkan dengan akurat.

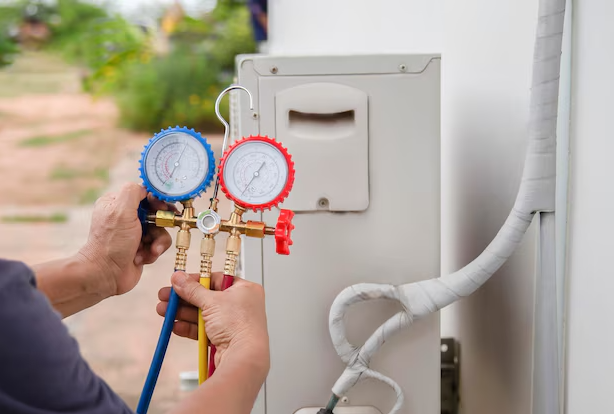

Umumnya, manifold gauge dilengkapi dengan dua jenis meter tekanan: compound gauge (biru) dan pressure gauge (merah). Compound gauge digunakan untuk mengukur tekanan vakum atau tekanan rendah, sedangkan pressure gauge digunakan untuk tekanan tinggi. Kedua jenis meter ini memberikan informasi penting bagi teknisi dalam mengevaluasi kesehatan dan kinerja sistem HVAC.
Secara keseluruhan, manifold gauge adalah alat yang sangat penting dan serbaguna dalam industri HVAC. Dengan kemampuannya mengukur tekanan, mendeteksi masalah, mengontrol aliran refrigeran, dan menambahkan minyak pelumas, manifold gauge memainkan peran krusial dalam menjaga kinerja optimal sistem pendingin udara dan pemanasan.
Fungsi Manifold Gauge
Secara umum, manifold gauge adalah alat yang sangat serbaguna dalam industri HVAC. Alat ini tidak hanya berfungsi untuk mengukur dan mengatur tekanan udara di dalam ruangan, tetapi juga memiliki berbagai fungsi penting lainnya untuk pemeliharaan dan perbaikan sistem pendingin udara serta pemanasan. Berikut adalah beberapa fungsi dari manifold gauge:
1. Memeriksa Tekanan pada Sistem dan Kompresor
Manifold gauge berfungsi untuk memeriksa tekanan dalam sistem HVAC dan pada kompresor. Dengan mengukur tekanan yang ada, teknisi dapat memastikan bahwa sistem beroperasi pada tekanan yang sesuai dengan spesifikasi yang diperlukan untuk kinerja optimal.
2. Mengidentifikasi Masalah atau Gangguan pada Sistem AC
Salah satu fungsi utama manifold gauge adalah membantu teknisi dalam mengidentifikasi masalah atau gangguan yang mungkin terjadi pada sistem pendingin udara. Dengan memantau tekanan yang ditampilkan pada alat ini, teknisi dapat mendeteksi kebocoran refrigerant, penyumbatan, atau masalah lain yang mempengaruhi kinerja sistem.
3. Menunjukkan Vakum
Manifold gauge juga digunakan untuk menunjukkan adanya vakum dalam sistem. Hal ini penting dalam proses pengosongan atau pengisian ulang refrigerant, karena vakum yang tepat diperlukan untuk memastikan sistem terbebas dari udara dan kelembaban yang dapat mengganggu kinerja refrigerant.
4. Mengosongkan atau Mengisi Refrigerant (Freon)
Manifold gauge memungkinkan teknisi untuk mengosongkan atau mengisi ulang refrigerant dalam sistem HVAC dengan akurat. Dengan mengontrol aliran refrigerant melalui alat ini, teknisi dapat memastikan jumlah refrigerant yang tepat ditambahkan atau dibuang sesuai kebutuhan.
5. Menambah Minyak Pelumas Mesin
Alat ini juga dapat digunakan untuk menambahkan minyak pelumas ke mesin. Minyak pelumas sangat penting untuk menjaga kinerja optimal komponen mesin dalam sistem HVAC, dan manifold gauge memungkinkan teknisi untuk mengukur dan mengontrol jumlah minyak yang ditambahkan.
Konstruksi manifold AC biasanya terdiri dari meter tekanan dan meter ganda, dua keran yang digabungkan, serta tiga selang berwarna merah, biru, dan kuning. Ketiga selang ini menghubungkan manifold gauge dengan sistem HVAC, dengan masing-masing warna menunjukkan fungsi yang berbeda. Konstruksi ini dilengkapi dengan katup manual atau hand valve di setiap sisi, memudahkan teknisi dalam membuka, menutup, dan mengatur aliran udara serta refrigerant dalam sistem. Selain itu, selang-selang ini terbuat dari karet berkualitas tinggi yang fleksibel dan tahan lama, sehingga mampu menangani tekanan dan suhu ekstrem tanpa mudah rusak.
Manifold Memiliki Dua Sisi
Manifold memang memiliki dua sisi yang berbeda dengan warna yang membedakan, yakni sisi merah dan sisi biru. Namun, masing-masing sisi memiliki fungsi dan penggunaan yang spesifik dalam pengukuran tekanan udara pada sistem HVAC. Setelah memahami Fungsi Manifold Gauge, nah berikutnya adalah penjelasan lebih lanjut tentang kedua sisi manifold:
1. High Pressure Gauge (Sisi Merah)
Sisi merah pada manifold AC adalah tempat terdapatnya high pressure gauge. High pressure gauge ini digunakan untuk mengukur tekanan udara yang bertekanan tinggi dalam sistem HVAC. Pressure gauge pada sisi merah ini biasanya terhubung dengan discharge service valve, yang terletak setelah kondensor dalam siklus pendinginan udara. Discharge service valve memungkinkan teknisi untuk mengukur tekanan pada jalur yang keluar dari kompresor. Pengukuran tekanan pada sisi merah ini memberikan informasi yang penting tentang kondisi tekanan udara setelah proses pemampatan oleh kompresor dan sebelum refrigerant dipompa ke kondensor.
2. Low Pressure Gauge (Sisi Biru)
Sisi biru pada manifold AC adalah tempat low pressure gauge terletak. Low pressure gauge ini berfungsi untuk mengukur tekanan udara yang bertekanan rendah dalam sistem HVAC. Seringkali, pressure gauge pada sisi biru ini terhubung dengan suction service valve, yang biasanya terletak di jalur masuk evaporator. Suction service valve memungkinkan teknisi untuk mengukur tekanan pada jalur yang masuk ke kompresor. Pengukuran tekanan pada sisi biru ini memberikan informasi yang penting tentang kondisi tekanan udara sebelum proses pemampatan oleh kompresor dan setelah refrigerant telah mengalami penguapan dalam evaporator.
Kesimpulan
Sebagai kesimpulan, fungsi manifold gauge dalam industri HVAC sangatlah beragam dan penting. Alat ini tidak hanya berperan dalam mengukur tekanan dan mengontrol aliran refrigerant, tetapi juga membantu teknisi dalam mendeteksi masalah dan memastikan kinerja optimal sistem pendingin udara serta pemanasan. Dari identifikasi kebocoran refrigerant hingga penambahan minyak pelumas, manifold gauge memberikan kontribusi signifikan terhadap efisiensi dan daya tahan sistem HVAC.
Dengan pemahaman yang mendalam tentang fungsi manifold gauge, teknisi dapat melakukan diagnosis dan perbaikan dengan lebih tepat, yang pada akhirnya mengarah pada peningkatan layanan dan kepuasan pelanggan. Oleh karena itu, penguasaan penggunaan manifold gauge adalah keterampilan esensial bagi setiap profesional di bidang ini. Dengan alat yang tepat dan pengetahuan yang memadai, para teknisi dapat menjaga sistem HVAC tetap berfungsi dengan baik, memastikan kenyamanan dan keamanan bagi pengguna. Demikianlah ulasan dari bengkeltv.id mengenai Fungsi Manifold Gauge, semoga informasi yang telah disampaikan dapat membantu kalian.
