Karakteristik Kapasitor Secara Lengkap

Posted on

Bengkeltv.idKarakteristik Kapasitor Secara Lengkap. Kapasitor adalah salah satu komponen fundamental dalam dunia elektronik yang sering digunakan dalam berbagai aplikasi, mulai dari perangkat kecil hingga sistem elektronik yang kompleks. Meskipun terlihat sederhana, karakteristik kapasitor memainkan peranan penting dalam menentukan bagaimana suatu rangkaian berfungsi.

Dalam artikel ini, kita akan membahas secara mendalam tentang berbagai karakteristik kapasitor, termasuk nilai kapasitansi, tegangan kerja, toleransi, dan jenis-jenisnya. Dengan memahami karakteristik-karakteristik ini, kita dapat lebih baik dalam memilih dan menerapkan kapasitor sesuai dengan kebutuhan spesifik dalam desain dan analisis rangkaian elektronik. Mari kita eksplorasi lebih lanjut mengenai karakteristik kapasitor yang akan membantu kita mengenal lebih dalam komponen vital ini.

Pengertian Kapasitor

Dalam dunia elektronika, kapasitor merupakan komponen kunci yang memiliki kemampuan untuk menyimpan muatan listrik dalam bentuk medan elektrostatik. Ini terjadi antara dua konduktor atau plat yang dipisahkan oleh bahan isolator atau dielektrik. Proses penyimpanan ini memungkinkan kapasitor menyimpan energi dalam medan listrik yang dihasilkan.

Salah satu perbedaan utama antara kapasitor dan sumber energi seperti baterai atau akumulator terletak pada cara mereka menyimpan energi. Kapasitor menyimpan energi dalam bentuk medan elektrostatik, sedangkan baterai menyimpan energi melalui reaksi kimia yang dapat diubah kembali. Karena itu, kapasitor dapat melepaskan muatan listriknya dengan cepat dan efisien, tanpa mengalami perubahan kimia dalam komponen tersebut.

Struktur dasar kapasitor terdiri dari dua konduktor, biasanya berupa plat logam, yang dipisahkan oleh bahan dielektrik. Konduktor ini dapat berbentuk lembaran, tabung, atau konfigurasi lainnya, tergantung pada desain dan aplikasi kapasitor. Bahan dielektrik berfungsi mencegah arus listrik mengalir langsung antara kedua plat, sehingga memungkinkan terbentuknya medan elektrostatik.

Berbagai jenis bahan dielektrik digunakan dalam kapasitor, seperti udara, keramik, kaca, mika, kertas, tantalum, dan elektrolit. Setiap jenis dielektrik memiliki karakteristik yang berbeda, seperti kekuatan dielektrik, stabilitas termal, dan biaya. Oleh karena itu, pemilihan dielektrik yang tepat sangat penting dalam desain kapasitor untuk aplikasi tertentu.

Dengan kemampuannya menyimpan dan melepaskan muatan listrik secara cepat dan efisien, kapasitor digunakan dalam berbagai aplikasi elektronika, termasuk filter sinyal, penstabil tegangan, penyimpan energi sementara, serta dalam rangkaian pengatur waktu dan resonansi. Kemampuan kapasitor untuk berinteraksi dengan sinyal listrik menjadikannya komponen penting dalam desain dan analisis sirkuit elektronik modern.

Penjelasan Karakteristik Kapasitor

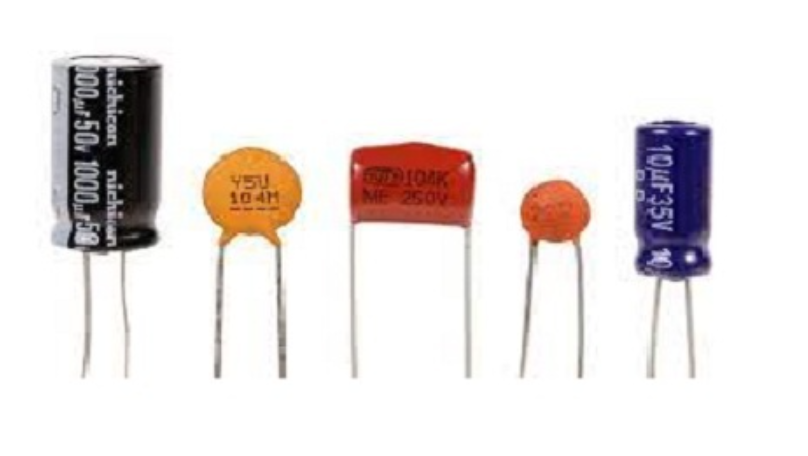

Untuk memahami karakteristik suatu kapasitor dengan lebih mudah, langkah pertama yang perlu dilakukan adalah mengidentifikasi jenis kapasitor yang bersangkutan, apakah itu termasuk dalam kelompok kapasitor keramik, plastik, film, atau elektrolit. Mengetahui jenis kapasitor ini akan membantu kita mengenali karakteristiknya dengan lebih baik.

Meskipun dua kapasitor dapat memiliki nilai kapasitansi yang sama, tegangan kerja mereka bisa berbeda. Mengganti kapasitor dengan tegangan kerja yang lebih rendah untuk menggantikan kapasitor dengan tegangan kerja yang lebih tinggi dapat berakibat fatal, menyebabkan kerusakan pada kapasitor dengan tegangan lebih rendah, meskipun keduanya memiliki nilai kapasitansi yang identik.

Baca juga:  Kapasitor Bipolar dan Kapasitor Non Polar Berserta Pengertiannya

Kapasitor elektrolit memiliki polaritas pada kedua terminalnya. Oleh karena itu, saat menghubungkan kapasitor elektrolit dalam rangkaian, penting untuk memastikan bahwa terminal positif dihubungkan dengan jalur positif dan terminal negatif dihubungkan dengan jalur negatif agar kapasitor berfungsi dengan baik. Jika kapasitor dalam rangkaian mengalami kerusakan, sebaiknya ganti dengan kapasitor baru yang memiliki karakteristik serupa.

Sebelum menggunakan kapasitor, sangat penting untuk mengetahui serangkaian karakteristiknya. Informasi mengenai karakteristik kapasitor biasanya dapat ditemukan dalam datasheet yang disediakan oleh produsen.

Berikut adalah penjelasan mengenai beberapa karakteristik kapasitor yang perlu diketahui:

1. Nilai Kapasitansi

Nilai kapasitansi adalah salah satu karakteristik paling penting dari sebuah kapasitor yang harus dipahami oleh pengguna. Kapasitansi biasanya diukur dalam satuan picofarad (pF), nanofarad (nF), atau mikrofarad (µF). Representasi nilai kapasitansi ini bisa ditemukan dalam bentuk warna, angka, atau huruf pada bodi kapasitor. Secara umum, nilai kapasitansi dicetak pada bodi kapasitor, baik secara langsung maupun menggunakan kode angka atau warna.

Nilai kapasitansi kapasitor dapat bervariasi tergantung pada suhu operasional dan frekuensi sirkuit. Kapasitor keramik biasanya memiliki nilai kapasitansi terendah, sekitar 1 picofarad (1 pF), sementara kapasitor elektrolitik umumnya memiliki nilai yang lebih tinggi, mencapai sekitar 1 farad (1 F). Memahami variasi ini penting untuk aplikasi yang memerlukan kinerja kapasitor yang tepat dalam kondisi tertentu.

2. Tegangan Kerja

Tegangan kerja adalah salah satu karakteristik penting dari sebuah kapasitor, selain kapasitansi. Tegangan kerja kapasitor mengacu pada tegangan maksimum yang dapat diterapkan tanpa mengurangi kinerjanya. Tegangan ini biasanya dinyatakan dalam satuan tegangan DC.

Penting untuk diingat bahwa tegangan kerja yang tercantum pada bodi kapasitor merujuk pada tegangan DC, bukan tegangan AC, karena tegangan AC dinyatakan dalam nilai RMS. Oleh karena itu, agar kapasitor dapat digunakan dengan tegangan AC, tegangan kerjanya harus lebih besar dari 1,414 kali tegangan AC aktual (Vm = Vrms x √2). Tegangan kerja DC yang ditentukan untuk kapasitor (WV-DC) hanya berlaku dalam rentang suhu tertentu, misalnya antara -30°C hingga +70°C. Mengaplikasikan tegangan DC atau AC yang melebihi tegangan kerja kapasitor dapat mengakibatkan kerusakan.

Tegangan kerja yang umum tertera pada bodi kapasitor mencakup 10V, 16V, 25V, 35V, 50V, 63V, 100V, 160V, 250V, 400V, hingga 1000V. Kapasitor cenderung memiliki umur yang lebih panjang jika dioperasikan pada tegangan maksimum dan dalam suhu yang moderat. Memahami batasan ini sangat penting untuk memastikan kinerja dan keKalianlan kapasitor dalam aplikasi yang diinginkan.

3. Toleransi Nilai

Toleransi mengacu pada perubahan relatif yang diperbolehkan dari nilai kapasitansi suatu kapasitor dibandingkan dengan nilai sebenarnya. Toleransi kapasitor biasanya dinyatakan dalam bentuk persentase, mirip dengan cara yang digunakan untuk resistor, dengan nilai toleransi yang dapat ditampilkan dalam format plus atau minus. Untuk kapasitor dengan nilai rendah di bawah 100 pF, toleransi ini umumnya dinyatakan dalam pico-farad (+/- pF), sedangkan untuk kapasitor dengan nilai di atas 100 pF, toleransi biasanya dinyatakan dalam bentuk persentase (+/- %).

Baca juga:  Mengenal Jenis-Jenis Kapasitor Bank dan Fungsinya

Toleransi nilai kapasitor diukur pada suhu +20°C dan berlaku pada saat awal distribusi. Namun, jika kapasitor disimpan dalam waktu yang lama sebelum digunakan, nilai toleransinya dapat meningkat. Sesuai dengan stKalianr spesifikasi, peningkatan nilai toleransi ini tidak akan melebihi dua kali lipat dari nilai yang diukur saat awal distribusi. Memahami toleransi ini penting untuk memastikan bahwa kapasitor dapat berfungsi dengan baik dalam aplikasi yang diinginkan, terutama dalam kondisi yang bervariasi.

4. Arus Kebocoran

Semua bahan dielektrik yang digunakan dalam kapasitor untuk memisahkan pelat logam tidak sepenuhnya bersifat isolator sempurna. Akibatnya, terdapat aliran arus kecil di antara kedua pelat logam tersebut. Fenomena ini disebabkan oleh medan listrik tinggi yang terbentuk oleh partikel muatan pada pelat kapasitor ketika dikenai tegangan listrik.

Arus kebocoran pada kapasitor berupa arus DC yang sangat kecil, biasanya hanya beberapa nano ampere (nA). Arus kebocoran ini menyebabkan kapasitor kehilangan muatannya saat disimpan dalam waktu lama tanpa terhubung ke sumber listrik.

Kapasitor jenis film atau foil umumnya memiliki arus kebocoran yang sangat rendah. Sebaliknya, kapasitor jenis elektrolitik, seperti tantalum dan aluminium, yang memiliki nilai kapasitansi tinggi, dapat memiliki arus kebocoran yang signifikan, berkisar antara 5 hingga 20 mikroampere (µA) per mikrofarad (µF). Memahami arus kebocoran ini penting untuk menjaga kinerja kapasitor dan memastikan keKalianlannya dalam aplikasi tertentu.

5. Operasional Suhu

Nilai kapasitansi kapasitor dapat dipengaruhi oleh fluktuasi suhu yang terjadi di sekitarnya. Perubahan suhu ini dapat mengakibatkan perubahan pada sifat dielektrik bahan kapasitor. Suhu operasional mengacu pada suhu di mana kapasitor beroperasi pada tegangan tertentu, dengan rentang umum untuk sebagian besar kapasitor berada antara -30°C hingga +125°C. Namun, untuk kapasitor jenis plastik, batas suhu ini biasanya tidak melebihi 70°C.

Perubahan suhu yang signifikan dapat mengganggu kinerja rangkaian dan berpotensi merusak komponen lain dalam sistem tersebut. Pada kapasitor elektrolit, seperti kapasitor elektrolit aluminium, cairan dalam dielektrik dapat menguap, terutama pada suhu tinggi di atas +85°C. Hal ini dapat menyebabkan kerusakan pada kapasitor, sehingga pemantauan suhu operasional menjadi sangat penting untuk menjaga keKalianlan dan kinerja perangkat elektronik.

6. Koefisien Suhu

Koefisien suhu kapasitor merujuk pada perubahan maksimum nilai kapasitansi sehubungan dengan rentang suhu tertentu. Nilai kapasitansi yang tercantum pada badan kapasitor diukur dengan referensi suhu 25°C. Dalam panduan datasheet, disarankan untuk menggunakan kapasitor dalam kisaran suhu tertentu, baik di bawah maupun di atas suhu referensi tersebut. Koefisien suhu dinyatakan dalam satuan per juta per derajat Celsius (PPM/°C) atau sebagai persentase perubahan terhadap rentang suhu tertentu.

Beberapa kapasitor bersifat non-linier (kelas 2), yang berarti suhu mereka tidak stabil seperti kapasitor kelas 1. Kapasitor ini memiliki koefisien suhu positif, sehingga nilai kapasitansinya meningkat seiring dengan kenaikan suhu.

Di sisi lain, beberapa kapasitor linier (kelas 1) memiliki kapasitansi yang sangat stabil terhadap perubahan suhu. Kapasitor semacam itu memiliki koefisien suhu nol. Kapasitor Mika atau Polyester adalah contoh kapasitor kelas 1 yang umumnya stabil terhadap perubahan suhu.

Baca juga:  Perbedaan Kapasitor Dan Resistor yang Wajib Kalian Ketahui

7. Polarisasi

Kapasitor umumnya mengacu pada polarisasi pada jenis-jenis tertentu, seperti kapasitor elektrolitik seperti aluminium dan tantalum. Mayoritas kapasitor elektrolitik bersifat terpolarisasi, yang berarti mereka memerlukan penyesuaian polaritas yang tepat saat tegangan disuplai ke terminalnya, yaitu terminal positif (+) dihubungkan ke terminal positif (+) dan terminal negatif (-) ke terminal negatif (-).

Jika polarisasi dilakukan secara tidak benar, lapisan oksida di dalam kapasitor bisa rusak, mengakibatkan arus tinggi melalui perangkat dan kerusakan. Untuk mencegah polarisasi yang salah, sebagian besar kapasitor elektrolitik dilengkapi dengan tKalian panah, garis hitam, pita, atau tKalian pangkat di satu sisi tubuhnya untuk menunjukkan terminal negatif (-), seperti yang ditunjukkan dalam gambar di bawah.

Kapasitor terpolarisasi dapat mengalami arus bocor yang signifikan jika tegangan disuplai secara terbalik, yang dapat merusak kapasitor dan menyebabkan distorsi sinyal. Namun, kapasitor terpolarisasi umumnya lebih murah daripada kapasitor non-terpolarisasi dengan nilai kapasitansi dan peringkat tegangan yang sama. Mereka biasanya tersedia dalam satuan mikrofarad, seperti 1uF, 10uF, dan seterusnya.

8. Resistansi Seri Ekivalen (ESR)

Resistansi Seri Ekivalen (ESR) pada kapasitor merujuk pada impedansi AC-nya saat digunakan pada frekuensi tinggi, serta memperhitungkan resistansi dielektrik. Baik resistansi DC dielektrik maupun resistansi pelat kapasitor diukur pada suhu dan frekuensi tertentu.

ESR bertindak seperti resistor yang tersambung seri dengan kapasitor, dan menjadi indikator kualitasnya. Kapasitor ideal secara teoritis adalah lossless dan memiliki ESR nol. Namun, dalam praktiknya, resistansi ini (ESR) sering kali menjadi penyebab kegagalan pada kapasitor.

Penutup

Dalam dunia elektronika, karakteristik kapasitor memainkan peran yang sangat penting dalam menentukan kinerja dan keKalianlan suatu rangkaian. Dari nilai kapasitansi yang menunjukkan kapasitas penyimpanan muatan listrik, hingga tegangan kerja yang menunjukkan batas maksimal yang dapat diterima, setiap aspek dari kapasitor memberikan informasi krusial bagi pengguna dan desainer sirkuit. Toleransi dan arus kebocoran juga merupakan elemen penting yang mempengaruhi efektivitas kapasitor dalam berbagai aplikasi.

Ketika memilih kapasitor, penting untuk mempertimbangkan faktor-faktor seperti jenis dielektrik, rentang suhu operasional, dan kondisi lingkungan yang akan dihadapi. Dengan memahami karakteristik ini, pengguna dapat membuat keputusan yang lebih tepat dan efektif, memastikan bahwa kapasitor yang dipilih akan berfungsi dengan optimal dalam aplikasi yang dimaksud.

Akhir kata, pengetahuan mendalam tentang karakteristik kapasitor tidak hanya membantu dalam pemilihan komponen yang tepat, tetapi juga mendukung pengembangan teknologi yang lebih baik dan inovatif di bidang elektronika. Demikianlah ulasan dari bengkeltv.id mengenai Karakteristik Kapasitor, semoga informasi yang telah disampaikan dapat membantu kalian.
