Bengkeltv.id – Fungsi Toroid Induktor dalam Dunia Elektronika. Dalam ranah elektronika, peran komponen-komponen kritis sering kali terabaikan oleh sebagian besar orang. Salah satu elemen yang mungkin kurang mendapat sorotan adalah toroid induktor. Meskipun mungkin terlihat seperti suatu lingkaran besi biasa, toroid induktor menyimpan keajaiban dalam memanipulasi arus listrik. Dalam artikel ini, kita akan menjelajahi secara mendalam fungsi toroid induktor dan bagaimana komponen ini membentuk inti penting dalam berbagai aplikasi elektronika.
Toroid induktor, dengan bentuknya yang mirip donat, menyimpan sifat elektromagnetik yang luar biasa. Dari perangkat daya hingga aplikasi frekuensi radio, toroid induktor menjadi pilihan utama para insinyur elektronika untuk menyempurnakan sirkuit mereka. Artikel ini akan membahas bagaimana toroid induktor bekerja, mengapa bentuknya yang khas memiliki keunggulan, dan bagaimana kita dapat mengoptimalkan penggunaannya dalam desain elektronik. Mari kita jelajahi lebih lanjut tentang daya magis yang terkandung dalam toroid induktor, sebuah elemen yang mungkin telah tersembunyi dari perhatian kita selama ini.

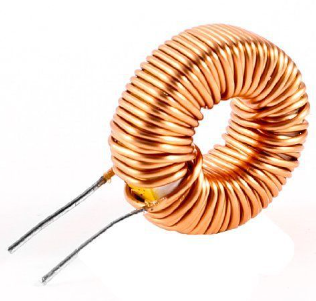

Apa itu Toroid Induktor?
Lilitan toroid merupakan kumpulan lilitan kawat yang membentuk lingkaran, melingkupi inti batang ferit silinder, dan dihubungkan sepanjang cincin silinder tersebut dengan kawat tembaga.
Fungsi utama dari toroid adalah menciptakan medan magnet dengan intensitas yang telah direncanakan sebelumnya.
Toroid memiliki desain yang lebih sederhana, namun mampu menghasilkan medan magnet yang lebih kuat dibandingkan dengan induktor linear konvensional.
Trafo toroid merupakan jenis transformator yang menggunakan lilitan toroid sebagai inti. Inti toroid, yang berbentuk cincin atau donat, umumnya terbuat dari ferit atau besi.
Trafo toroid memiliki beberapa keunggulan dibandingkan dengan jenis transformator lainnya. Salah satunya adalah bentuknya yang lebih kompak, mempermudah pemasangan pada perangkat elektronik.
Selain itu, trafo toroid juga lebih efisien dalam mengubah tegangan listrik. Karena alasan ini, trafo toroid banyak digunakan dalam perangkat elektronik modern yang memerlukan efisiensi tinggi dan desain yang lebih ringkas.
Fungsi Toroid Induktor
Fungsi Toroid Induktor, induktor toroid merupakan salah satu komponen elektronik pasif yang memiliki inti berupa cincin berbentuk donat atau bulat melingkar yang terbuat dari bahan feromagnetik seperti ferit, baja silikon, nikel, besi berlapis, atau serbuk besi.
Kemudian, lilitan kawat tembaga dibalutkan pada inti tersebut. Keunggulan dari bentuk cincin melingkar pada induktor toroid adalah medan magnet yang dihasilkan sangat terfokus, dan hanya sedikit yang keluar dari inti.
Karakteristik ini membuat induktor toroid lebih efisien dan sesuai digunakan pada perangkat yang memerlukan pancaran interferensi elektromagnetik rendah.
Contoh perangkat yang memanfaatkan induktor toroid antara lain:
- Kulkas
- Air conditioner atau AC
- Televisi
- Rangkaian amplifier
- Perangkat radio
- Mesin las
- Dan lain-lain
Konstruksi & Desain Toroid Induktor
Setelah memahami Fungsi Toroid Induktor, langkah berikutnya melibatkan penggunaan kawat tembaga yang dililitkan pada inti magnet yang terbuat dari bahan ferrimagnetik seperti ferit. Ferit memiliki resistivitas yang lebih tinggi dan merupakan bahan yang mudah retak.
Karakteristik ini mengakibatkan koefisien kopling yang tinggi pada inti ferrimagnetik, menghasilkan jumlah medan magnet yang sangat rendah. Meskipun mudah mencapai saturasi, inti ferrimagnetik lebih cocok untuk operasi pada frekuensi tinggi.
Ferrimagnetisme menunjukkan sifat serupa dengan feromagnetisme dalam hal magnetisasi, namun memiliki perbedaan dalam momen magnet atau susunan magnet. Saat momen magnet dipasangkan dalam arah yang sama sejajar satu sama lain, ini disebut feromagnetisme. Dalam kasus ferrimagnetisme, momen magnet disusun dalam jumlah yang tidak sama baik secara paralel maupun antiparalel.
Untuk menghitung medan magnet pada induktor toroid, kita dapat menggunakan rumus:
B = (μ0 * N * I) / (2 * r)
di mana I adalah arus yang melalui induktor toroid, r adalah jari-jari rata-rata toroid, dan N adalah jumlah lilitan kumparan per satuan panjang.
Dengan mengetahui nilai I, N, dan r, kita dapat menghitung nilai medan magnet (B) dan induktansi yang diperlukan untuk aplikasi kita.
Cara Kerja Toroid Induktor
Sudah memahami Fungsi Toroid Induktor? konsep dasar toroid dapat membantu kita memahami cara suatu komponen bekerja dalam suatu rangkaian dengan karakteristik tertentu.
Induktor toroid beroperasi dengan menciptakan medan magnet di sekitarnya saat arus melaluinya. Intensitas medan magnet ini tergantung pada besaran arus yang mengalir. Medan magnet ini membentuk lingkaran di sekitar lilitan kawat tembaga.
Jika arus dalam lilitan mengalami perubahan, fluks magnet yang dihasilkan juga berubah dengan laju yang sama. Perubahan ini terhubung ke kumparan atau lilitan, yang kemudian menginduksi gaya gerak listrik di dalamnya. Gaya gerak listrik induksi ini berlawanan dengan tegangan yang mengalir pada lilitan.
Induktor toroid memiliki sifat penting, yakni induktansi yang tinggi karena inti loop tertutup menciptakan medan magnet yang kuat dan interferensi elektromagnetik yang minimal.
Induktor toroid juga mungkin memiliki faktor Q dan induktansi yang lebih tinggi dibandingkan dengan kumparan solenoida sebanding. Ini disebabkan oleh panjang lintasan atau belokan yang lebih kecil, yang terjadi ketika inti memberikan jalur magnet yang tertutup. Keunggulan lainnya dari penggunaan induktor toroid adalah kebisingan yang rendah karena minimnya rongga udara pada lilitannya.
Tersedia berbagai jenis induktor toroid dengan variasi bentuk, ukuran, hambatan, kemasan, dan sebagainya. Dengan memilih induktor toroid yang sesuai dengan tujuannya, kita dapat mengoptimalkannya untuk aplikasi sehari-hari.
Kode Warna Toroid Induktor
Induktor toroidal yang digunakan dalam berbagai aplikasi dapat dibedakan menjadi dua jenis, yaitu inti yang dilapisi dan yang tidak dilapisi. Inti yang dilapisi memberikan radius sudut yang lebih halus, serta permukaan yang meliuk-luk bersama dengan cakupan tepi tambahan, perlindungan tepi, dan fungsi insulasi.
Inti toroidal dapat dilapisi dengan berbagai bahan seperti cat epoksi dan lapisan parylene. Cat epoksi hadir dalam berbagai warna seperti biru, abu-abu, dan hijau.
Lapisan parylene umumnya digunakan untuk cincin inti toroidal kecil yang memiliki lapisan dengan ketebalan rendah dan kekuatan dielektrik yang tinggi.
Lapisan pada inti toroidal memberikan tingkat insulasi yang lebih tinggi, mencegah terjadinya hubungan pendek langsung antara kumparan belitan dan inti.
Selain itu, lapisan pada inti juga dapat meningkatkan suhu operasionalnya karena lapisan epoksi dapat berfungsi pada suhu setinggi 200 derajat Celsius.
Penutup
Dengan demikian, Fungsi Toroid Induktor membuka pintu wawasan mendalam tentang peran krusial komponen elektronik ini dalam dunia teknologi. Toroid induktor, dengan desain cincin melingkar dan sifat-sifat magnetiknya yang unik, memberikan kontribusi besar dalam mencapai efisiensi dan performa yang diinginkan dalam berbagai aplikasi elektronika.
Keunggulan toroid induktor dalam hal induktansi tinggi, medan magnet yang terfokus, dan minimnya interferensi elektromagnetik menjadi lKaliansan utama penggunaannya dalam perangkat modern seperti kulkas, AC, televisi, amplifier, radio, mesin las, dan lainnya.
Dengan pemahaman mendalam terhadap prinsip kerja dan karakteristik toroid induktor, kita dapat merancang sirkuit yang lebih efisien dan hKalianl, membuka peluang untuk inovasi dan kemajuan dalam dunia teknologi elektronika. Demikianlah ulasan dari bengkeltv.id mengenai Fungsi Toroid Induktor, semoga informasi yang telah disampaikan dapat membantu kalian.
