Bengkeltv.id – Memahami Fungsi Flyback TV dan Cara Kerjanya Scara Lengkap. Dalam dunia televisi tabung (CRT), flyback transformer merupakan salah satu komponen yang sangat penting untuk memastikan kinerja optimal perangkat. Flyback transformer, sering disebut juga sebagai transformator flyback, memainkan peran vital dalam menghasilkan dan mengelola tegangan tinggi yang diperlukan untuk memancarkan gambar di layar CRT. Meskipun teknologi televisi telah berkembang pesat dengan hadirnya model-model modern seperti LED dan OLED, pemahaman tentang fungsi flyback TV tetap relevan. Ini terutama berlaku bagi mereka yang masih menggunakan atau memelihara televisi CRT, yang hingga kini masih ditemukan di berbagai rumah dan tempat kerja.
Flyback transformer bertanggung jawab untuk mentransformasikan tegangan rendah dari sirkuit daya menjadi tegangan tinggi yang diperlukan untuk proses pemancaran gambar. Dalam sistem CRT, tegangan tinggi ini diperlukan untuk menggerakkan sinar elektron yang memproyeksikan gambar pada fosfor di layar televisi. Selain itu, flyback transformer juga berfungsi sebagai komponen kunci dalam sirkuit daya televisi, membantu menstabilkan dan mengatur aliran listrik ke berbagai bagian dari perangkat.
Artikel ini akan mengeksplorasi secara mendalam Fungsi Flyback TV, termasuk mekanisme pengubah tegangan yang kompleks dan perannya dalam sirkuit keseluruhan TV CRT. Kami juga akan membahas dampak flyback transformer terhadap kualitas gambar yang ditampilkan dan bagaimana komponen ini mempengaruhi keselamatan operasional televisi. Dengan pemahaman yang lebih baik tentang flyback transformer, pengguna dapat menghargai kompleksitas dan keKalianlan teknologi yang mendukung televisi tabung, serta mengidentifikasi dan mengatasi potensi masalah yang mungkin timbul.
Apa Itu Flyback?

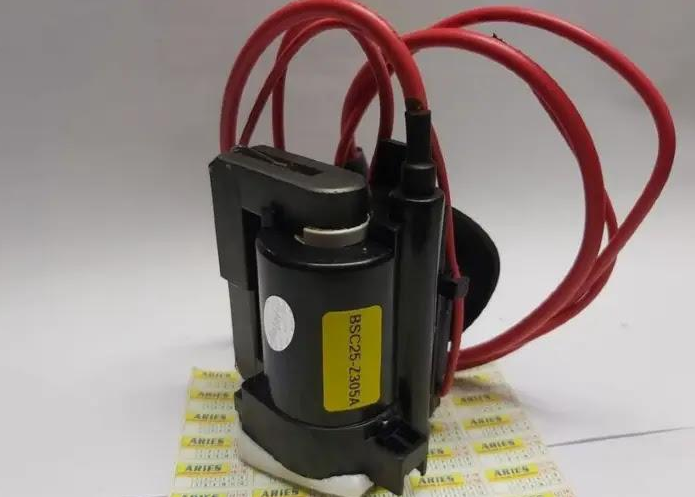

Flyback adalah salah satu komponen krusial dalam televisi tabung (CRT). Jika Kalian pernah membuka bagian belakang televisi, flyback terlihat sebagai komponen berbentuk balok dengan banyak kabel yang terhubung ke berbagai bagian perangkat.
Juga dikenal sebagai Transformator Line Output (LOPT), flyback adalah transformator khusus yang menghasilkan tegangan tinggi yang dibutuhkan oleh tabung sinar katoda (CRT). Selain itu, flyback juga menghasilkan berbagai tegangan lain yang diperlukan untuk merangsang filamen CRT serta untuk operasi horizontal dan vertikal televisi.
Prinsip kerja flyback didasarkan pada induksi elektromagnetik, di mana perubahan fluks magnetik dalam kumparan menghasilkan tegangan listrik. Flyback menyimpan energi dalam kumparan primer selama siklus horizontal dan kemudian melepaskannya ke kumparan sekunder dan CRT saat periode retrace, ketika layar tidak menampilkan gambar.
Dalam setiap televisi atau monitor CRT, flyback memegang peranan penting dalam menghasilkan gambar yang kita lihat. Dengan memahami fungsi dan cara kerja flyback, kita dapat lebih menghargai kontribusi teknologi ini dalam kehidupan sehari-hari kita.
Fungsi Flyback TV
Flyback adalah komponen transformator yang sangat penting dalam televisi dan monitor CRT (Cathode Ray Tube). Fungsinya yang utama adalah untuk menghasilkan tegangan tinggi yang diperlukan untuk operasi layar CRT. Flyback biasanya dipasang pada blok output horizontal dari perangkat televisi atau monitor, dan memainkan peran kunci dalam memastikan bahwa tegangan tinggi yang diperlukan untuk menghasilkan gambar pada layar dapat dihasilkan secara efisien.
Di dalam flyback terdapat beberapa elemen penting yang bekerja bersama untuk mencapai tujuan ini. Salah satunya adalah dioda internal yang berfungsi untuk menyearahkan tegangan tinggi yang dihasilkan oleh transformator. Dioda ini mengubah arus bolak-balik (AC) menjadi arus searah (DC), yang diperlukan untuk berbagai fungsi dalam televisi atau monitor.
Selain dioda, flyback juga dilengkapi dengan lilitan atau kumparan, yang berfungsi untuk mengubah tegangan. Kumparan ini terdiri dari dua bagian: kumparan primer dan kumparan sekunder. Kumparan primer menyimpan energi dalam bentuk medan magnet saat arus mengalir melalui kumparan tersebut. Ketika energi ini dilepaskan, ia ditransfer ke kumparan sekunder dan diubah menjadi tegangan tinggi yang diperlukan.
Komponen lain yang ada dalam flyback adalah batang ferit, yang sering disebut sebagai transformator. Batang ferit ini berfungsi untuk meningkatkan efisiensi transfer energi antara kumparan primer dan sekunder. Ferit memiliki sifat magnetik yang membantu memperkuat medan magnet di dalam transformator, sehingga tegangan yang dihasilkan lebih stabil dan efisien.
Secara keseluruhan, flyback bekerja dengan menyimpan energi dalam kumparan primer selama siklus horizontal dan kemudian melepaskannya ke kumparan sekunder selama periode retrace, ketika layar tidak menampilkan gambar. Proses ini memungkinkan flyback untuk menghasilkan tegangan tinggi yang diperlukan untuk menggerakkan tabung sinar katoda dan memastikan kualitas gambar yang optimal di layar.
Cara Kerja Flyback
Selanjutnya, kita akan membahas bagaimana flyback bekerja untuk menghasilkan tegangan tinggi yang diperlukan, yaitu sekitar 2kV, untuk keperluan tabung CRT. Selain itu, flyback juga memproduksi tegangan dengan skala ampere kecil yang dibutuhkan untuk berbagai rangkaian dalam televisi atau monitor.
Flyback beroperasi dengan menyalurkan energi ke deflection yoke, yang berfungsi untuk membelokkan sinar elektron pada tabung gambar TV secara horizontal dan vertikal. Selain menghasilkan tegangan tinggi, flyback juga menyediakan tegangan sedang atau rendah yang digunakan untuk berbagai fungsi penting, seperti blok vertikal output, pemanas (heater), dan ABL (Automatic Brightness Limiter), yang mengatur kecerahan gambar secara otomatis.
Ciri-Ciri Flyback TV Rusak
Kerusakan pada komponen flyback TV biasanya ditKaliani dengan beberapa gejala, seperti televisi yang tiba-tiba mati total. Kerusakan ini sering disebabkan oleh pemakaian jangka panjang, yang membuat lilitan kawat tembaga di dalam flyback menjadi rapuh dan tidak berfungsi dengan baik.
Beberapa tKalian kerusakan pada flyback TV yang perlu diperhatikan adalah:
- Terjadinya loncatan api listrik pada kabel flyback, sering disertai dengan suara letupan kecil.
- Lilitan pada flyback mengalami short circuit atau bahkan putus.
- Tidak munculnya tegangan tinggi yang diperlukan untuk anoda tabung.
- Hilangnya tegangan yang diperlukan untuk screen atau heater.
- Adanya retakan pada bagian luar flyback, yang menunjukkan kemungkinan kerusakan fisik pada komponen.
Dengan memahami tKalian-tKalian kerusakan ini, kita dapat mengambil langkah-langkah pencegahan atau perbaikan yang tepat untuk memastikan perangkat televisi tetap berfungsi dengan baik.
Tips Mengganti Flyback TV yang Rusak
Saat mengganti flyback yang rusak, ada beberapa hal penting yang perlu diperhatikan untuk memastikan proses perbaikan televisi berjalan lancar dan televisi dapat kembali menampilkan gambar dengan baik. Berikut adalah beberapa tips yang dapat membantu Kalian dalam proses penggantian:
1. Ganti Flyback dengan Tipe yang Sama
Pastikan Kalian mengganti flyback dengan tipe yang sama seperti aslinya. Penggunaan flyback dengan tipe yang berbeda dapat menyebabkan beberapa masalah, seperti:
- Tampilan Gambar Tidak Penuh:
Meskipun ini bisa diatasi dengan memodifikasi bagian rangkaian horizontal, seperti kapasitor, masalah ini tetap perlu diperhatikan. - Perubahan Tegangan Heater (Pemanas):
Tegangan heater yang berubah dapat mempengaruhi umur pemakaian tabung CRT, meskipun televisi mungkin masih bisa menyala dengan normal. - Ketidaksesuaian Pin Out:
Flyback dengan tipe berbeda mungkin memiliki pin out yang tidak cocok, yang dapat menyebabkan masalah dengan tegangan lain dari flyback. - OSD Tidak Muncul:
Jika On-Screen Display (OSD) tidak muncul, Kalian mungkin perlu mengubah nilai resistor yang terhubung ke pin AFC menuju IC mikrokontroler.
2. Hilangkan Tegangan yang Tersimpan di Tabung CRT
Sebelum mengganti flyback, pastikan untuk menghilangkan tegangan yang tersimpan di tabung CRT. Tabung CRT dapat menyimpan tegangan dalam waktu yang lama, dan langkah ini penting untuk keselamatan dan mencegah kejadian yang tidak diinginkan.
3. Pahami Data Persamaan dan Pin Flyback yang Baru
Kenali data persamaan dan pin flyback yang baru sebelum melakukan penggantian. Memahami informasi ini akan membantu Kalian dalam memastikan bahwa penggantian dilakukan dengan tepat dan menghindari masalah yang mungkin timbul.
Dengan mengikuti tips di atas, Kalian dapat mengganti flyback TV yang rusak dengan efektif, mengurangi kemungkinan kegagalan, dan memastikan televisi Kalian kembali menampilkan gambar dengan baik.
Penutup
Fungsi flyback TV dalam teknologi televisi tabung (CRT) adalah sangat vital untuk memastikan kinerja perangkat yang optimal. Flyback transformer tidak hanya berperan dalam menghasilkan tegangan tinggi yang diperlukan untuk mengaktifkan tabung CRT, tetapi juga dalam mengatur berbagai tegangan lain yang dibutuhkan untuk operasi normal televisi. Dengan kemampuannya untuk mengonversi arus listrik menjadi tegangan tinggi dan menstabilkan aliran listrik, flyback memainkan peran kunci dalam memastikan kualitas gambar dan kestabilan operasional televisi.
Selain itu, pemahaman yang mendalam tentang fungsi flyback TV dapat membantu dalam melakukan perawatan dan perbaikan dengan lebih efektif. Gejala kerusakan pada flyback dapat mempengaruhi kinerja televisi secara keseluruhan, dan dengan mengetahui cara kerja serta tKalian-tKalian kerusakan, Kalian dapat mengambil langkah-langkah yang tepat untuk menjaga perangkat tetap berfungsi dengan baik.
Meskipun teknologi televisi telah berkembang pesat, pengetahuan tentang flyback TV tetap penting, terutama bagi mereka yang masih menggunakan televisi CRT. Dengan memahami fungsi dan mekanisme flyback, kita dapat lebih menghargai kompleksitas dan keKalianlan teknologi yang ada di balik televisi tabung. Semoga informasi dari bengkeltv.id mengenai Fungsi Flyback TV ini bermanfaat untuk Kalian.
