Bengkeltv.id – Pengertian dan Fungsi DIAC Secara Lengkap. Dalam dunia elektronika, komponen-komponen semikonduktor memegang peranan yang sangat penting. Dari transistor, dioda, hingga IC (Integrated Circuit), setiap komponen memiliki fungsi dan peranannya masing-masing yang membantu dalam penciptaan rangkaian elektronik yang kompleks.
Salah satu komponen semikonduktor yang mungkin kurang mendapat sorotan dibandingkan yang lainnya adalah DIAC. Meskipun namanya mungkin tidak sefamiliar transistor atau dioda, namun DIAC memiliki fungsi yang sangat krusial dalam berbagai aplikasi elektronika. Fungsi DIAC, yang merupakan singkatan dari Diode for Alternating Current, seringkali menjadi bagian penting dalam sistem pengendalian daya serta pengaturan voltase dalam berbagai rangkaian elektronik.
DIAC adalah sebuah komponen dua terminal yang bekerja dalam kedua arah konduksi, dan umumnya digunakan untuk membantu mengendalikan arus dalam sebuah rangkaian. Dalam artikel ini, kita akan mengeksplorasi lebih lanjut mengenai apa itu DIAC, prinsip kerjanya, serta fungsinya yang menjadi solusi dalam berbagai aplikasi, khususnya dalam sistem pengendalian dan manajemen daya.
Pengertian Diac dan Bentuknya
Ternyata, DIAC adalah komponen elektronik yang luar biasa dan memiliki peran krusial dalam pengaturan arus listrik.
Ketika tegangan yang diterimanya mencapai titik breakover, DIAC mampu mengalirkan arus listrik melalui kedua terminalnya, dan ini bisa terjadi dalam dua arah yang berlawanan. Tak mengherankan bahwa DIAC menjadi komponen yang populer dan sering digunakan dalam berbagai rangkaian elektronik.
Lebih lanjut, DIAC juga ditKaliani dengan simbol yang sangat menarik dan unik. Simbol ini direpresentasikan seperti dua dioda yang bergabung menjadi satu, namun dengan polaritas yang berkebalikan.
Bisa dibayangkan betapa menarik dan kompleks peran yang DIAC mainkan dalam operasinya.

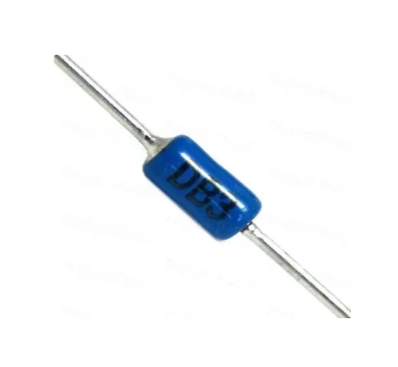

Ketika kita memperhatikan bentuk fisik DIAC, ia sangat mirip dengan dioda zener—kecil namun elegan.
Desainnya yang kompak, serta warna khusus di bagian tengahnya, memberikan daya tarik tersendiri terhadap DIAC, yang menjadikannya sangat menarik untuk diamati.
Ini tentu saja menjadi topik yang sangat menarik untuk kita dalami lebih lanjut. Semoga dengan penjelasan ini, kita bisa lebih mengerti dan menghargai peran penting yang dimainkan oleh DIAC dalam dunia elektronika.
Ingatlah untuk selalu menghargai dan memperhatikan setiap komponen elektronik yang kita gunakan sehari-hari!
Fungsi Diac dan Cara Mengukurnya
Tentu saja, tidaklah mengherankan jika kita merasa terdorong untuk membahas lebih detail tentang komponen elektronik yang menarik ini, yaitu DIAC.
Sebagai komponen yang sangat penting, DIAC memiliki peran kunci dalam berbagai rangkaian elektronika.
DIAC berperan sebagai semacam saklar yang otomatis, yang akan bekerja di kondisi tertentu. Secara spesifik, DIAC akan terus menghantarkan arus ketika tegangan yang diberikan padanya mencapai sebuah ambang tertentu, dan akan memutus arus ketika tegangan tersebut berkurang hingga mendekati titik nol.
Secara desain, DIAC mirip dengan dua dioda yang dipasang secara paralel, tetapi dengan polaritas yang saling berlawanan.
Struktur ini memungkinkan DIAC untuk menghantarkan arus listrik dari kedua arah ketika diberikan tegangan yang melebihi batas breakover-nya, sesuatu yang telah kita sebutkan sebelumnya.
Dalam rangkaian, terminal atau kaki DIAC biasanya dilambangkan dengan A1 (Anoda 1) dan A2 (Anoda 2), atau MT1 (Main Terminal 1) dan MT2 (Main Terminal 2). Simbol DIAC, yang mewakili struktur ini, dapat dilihat pada gambar di bawah ini.
Cara Kerja DIAC
Setelah memahami fungsi DIAC, langkah selanjutnya adalah memahami cara kerjanya. Secara prinsip, cara kerja DIAC bisa dianalogikan seperti dua dioda yang dipasang secara paralel, namun dengan polaritas yang saling berlawanan.
Ketika DIAC diberi tegangan dengan polaritas tertentu, dioda yang berada pada sisi kiri akan aktif dan menghantarkan arus listrik, asalkan tegangan positif yang diberikan kepadanya melebihi nilai tegangan breakover dari DIAC itu sendiri.
Di sisi lain, jika DIAC diberikan tegangan positif dari arah yang berkebalikan, dan jika tegangan ini melebihi tegangan breakover DIAC, maka dioda yang berada pada sisi kananlah yang akan menghantarkan arus listrik.
Setelah DIAC memasuki kondisi “ON”, baik melalui pemberian tegangan positif maupun negatif, DIAC akan terus menghantarkan arus listrik. Keadaan ini akan berlangsung hingga tegangan yang diberikan berkurang hingga mencapai nol atau hingga sumber tegangan diputuskan.
Cara Mengukur Diac
Setelah memahami fungsi DIAC, memang menentukan kondisi fisiknya apakah rusak atau masih berfungsi dengan baik dapat menjadi tantangan, terutama jika kita hanya mengKalianlkan pengukuran menggunakan multimeter pada posisi ohm. Hal ini dikarenakan hasil pengukuran akan tampak serupa, bahkan ketika polaritas diputar balikkan.
Namun, kondisi DIAC dapat menjadi lebih jelas jika kita melakukan pengukuran dengan cara mengalirkan tegangan melaluinya. Ini memungkinkan kita untuk lebih memahami kondisi DIAC apakah normal atau rusak.
Jika DIAC sudah rusak, maka tegangan yang dialirkan melaluinya tidak akan berperilaku seperti yang diharapkan pada DIAC yang normal.
Dalam konteks ini, diperlukan keakuratan serta pemahaman yang mendalam mengenai karakteristik dan prinsip kerja DIAC, sehingga kita dapat membedakan dengan jelas antara DIAC yang rusak dan yang beroperasi normal saat tegangan diterapkan pada rangkaian.
Ketika melakukan pengukuran DIAC, sangat penting untuk selalu berhati-hati dan memperhatikan setiap detail.
Langkah ini penting agar kita dapat dengan pasti mengetahui kondisi DIAC, yang pada gilirannya memungkinkan kita untuk melakukan perbaikan yang diperlukan jika terdapat kerusakan.
Penggunaan DIAC
Salah satu aplikasi utama DIAC adalah dalam rangkaian TRIAC. Secara inheren, TRIAC mungkin tidak bekerja secara simetris karena perbedaan kecil antara kedua terminalnya.
Input yang tidak simetris dan bentuk gelombang yang dihasilkannya dapat menyebabkan efek harmonik yang tidak diinginkan. Semakin besar ketidaksimetrisan input, semakin signifikan pula tingkat harmonik yang dihasilkan.
Untuk mengatasi masalah ini, DIAC sering ditambahkan secara seri dengan TRIAC. Dengan demikian, DIAC membantu menyebabkan pengaktifan TRIAC menjadi lebih merata selama siklus penuh gelombang AC.
DIAC berfungsi untuk mencegah arus mengalir melalui TRIAC hingga tegangan pemicu mencapai level tertentu dalam kedua arah. Ini menyebabkan nilai pemicuan TRIAC menjadi konsisten untuk kedua arah, dan menghasilkan operasi yang lebih simetris pada TRIAC.
Dengan kata lain, penggunaan DIAC dalam rangkaian dengan TRIAC membantu dalam meminimalisir efek harmonik yang tidak diinginkan, dan memungkinkan TRIAC bekerja lebih stabil dan efisien.
Penutup
Sebagai penutup, Fungsi DIAC dalam dunia elektronika tidak bisa diabaikan. Sebagai komponen yang mampu mengontrol arus listrik dalam dua arah, DIAC memegang peranan penting dalam berbagai aplikasi, terutama dalam rangkaian dengan TRIAC.
Dalam prakteknya, DIAC digunakan untuk membantu menciptakan operasi yang lebih simetris pada TRIAC, yang menghasilkan penurunan efek harmonik dan peningkatan kinerja rangkaian secara keseluruhan. DIAC bukan hanya komponen yang cerdas dan efisien, tapi juga solusi yang elegan untuk masalah-masalah yang mungkin dihadapi oleh rangkaian elektronik yang memerlukan kontrol arus listrik yang stabil.
Oleh karena itu, memahami fungsi DIAC adalah langkah krusial untuk siapa saja yang ingin mendalami dunia elektronika dan ingin mengembangkan sistem yang lebih stabil dan efisien. Semoga artikel dari bengkeltv.id ini memberikan pemahaman yang lebih dalam mengenai fungsi dan kegunaan DIAC dalam berbagai aplikasi elektronik.
