Bengkeltv.id – Cara Merangkai Banyak Elco Untuk Power Supply Power Amplifier. Dalam dunia audio, khususnya bagi para penggemar dan teknisi yang berkecimpung dalam perakitan perangkat audio, kualitas dan kestabilan power supply merupakan faktor krusial yang menentukan performa dari power amplifier. Power amplifier membutuhkan suplai daya yang stabil dan bersih untuk bekerja dengan efisiensi tinggi dan menghasilkan kualitas suara yang optimal. Ketidakstabilan pada power supply bisa menyebabkan distorsi, noise, bahkan kerusakan pada komponen amplifier itu sendiri. Oleh karena itu, memahami cara meningkatkan kualitas power supply adalah hal yang sangat penting.
Salah satu komponen utama yang berperan penting dalam power supply adalah Elco atau electrolytic capacitor. Elco digunakan untuk menyimpan dan melepaskan energi listrik, yang membantu dalam menstabilkan tegangan dan mengurangi ripple atau gangguan pada sinyal listrik. Dalam aplikasi power amplifier, penggunaan banyak Elco dapat sangat bermanfaat. Merangkai banyak Elco dengan benar dapat meningkatkan kapasitansi total, yang berarti lebih banyak energi yang dapat disimpan dan dilepaskan saat diperlukan. Ini juga membantu dalam memperbaiki kinerja power supply dengan mengurangi fluktuasi tegangan dan memberikan suplai daya yang lebih stabil.
Namun, merangkai banyak Elco tidak bisa dilakukan sembarangan. Diperlukan pengetahuan tentang cara kerja Elco dan cara merangkainya dengan benar untuk mencapai hasil yang diinginkan. Dalam artikel ini, kita akan membahas cara merangkai banyak Elco untuk power supply power amplifier agar menghasilkan daya yang stabil dan optimal. Kita akan membahas berbagai aspek seperti pemilihan kapasitor yang tepat, cara merangkainya dalam konfigurasi seri atau paralel, serta tips dan trik untuk memastikan instalasi yang aman dan efektif.

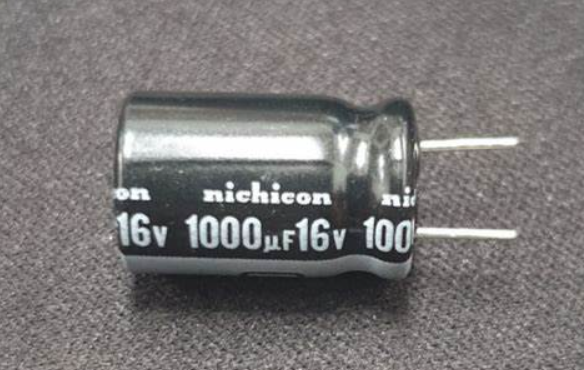

Apa Itu Elco?
Elco, atau yang juga dikenal sebagai kondensator elektrolit, adalah sebuah komponen elektronik yang berfungsi untuk menyimpan energi dalam bentuk medan elektrostatis. Elco merupakan salah satu jenis kondensator, komponen yang memiliki peran penting dalam dunia elektronik.
Nama “elektrolit” pada kondensator elektrolit atau elco mengacu pada jenis bahan dielektrik yang digunakan. Pada elco, bahan dielektriknya adalah elektrolit, yang berupa cairan atau gel dengan kandungan ion yang tinggi. Inilah yang membedakan elco dari jenis kondensator lainnya.
Elco biasanya digunakan dalam rangkaian elektronik yang memerlukan kapasitas kondensator yang tinggi. Fungsi utamanya adalah sebagai penyearah dalam catu daya, di mana elco membantu mengubah arus AC menjadi arus DC yang lebih stabil. Selain itu, elco sering digunakan dalam aplikasi lain seperti penyaringan, kopling, dan penyimpanan energi dalam sirkuit daya.
Namun, penting untuk diketahui bahwa tidak semua elco memiliki kualitas yang sama. Terdapat berbagai merek dan tipe elco di pasaran, masing-masing dengan kelebihan dan kekurangannya. Oleh karena itu, pemilihan merek elco yang terbaik sangat penting untuk memastikan kinerja optimal dari perangkat elektronik Kalian.
Kegunaan Elco Pada Power Supply Untuk Kebutuhan Power Amplifier
Elco merupakan singkatan dari elektrolit kondensator, yaitu jenis kapasitor dengan bahan konduktor dari elektrolit. Terdapat berbagai jenis kapasitor, termasuk kapasitor milar, keramik, kertas, mika, dan lainnya. Istilah “kondensator” merujuk pada kapasitor. Elco biasanya digunakan untuk kapasitor yang memiliki polarisasi atau kutub negatif dan positif, serta memiliki nilai kapasitansi 1 mikrofarad ke atas.
Fungsi umum Elco adalah menyimpan energi dalam bentuk listrik. Namun, secara khusus, kapasitor memiliki beberapa fungsi berdasarkan tujuan penggunaannya, antara lain sebagai kopling antar rangkaian, pemilihan panjang gelombang radio, penghemat tegangan, starter pada motor listrik satu fase, dan filter. Dalam sebuah catu daya (Power Supply), kapasitor berperan sebagai filter untuk mengurangi tegangan ripple.
Tegangan AC dari trafo yang diubah menjadi tegangan DC dengan rectifier (dioda penyearah) masih memiliki tegangan ripple atau riak AC yang besar, sehingga bisa dikatakan sebagai tegangan DC yang belum murni. Tegangan ripple yang besar setelah proses penyearahan ini tidak menjadi masalah besar jika digunakan untuk menggerakkan motor listrik DC. Namun, pada aplikasi audio, efek dari tegangan ripple dapat menyebabkan suara berdengung (semakin besar tegangan ripple, semakin besar suara berdengung yang dihasilkan perangkat audio). Untuk mengurangi tegangan ripple ini, peran Elco sebagai filter diperlukan dalam rangkaian catu daya.
Jika perangkat audio masih mengeluarkan suara berdengung, ini menKaliankan bahwa tegangan ripple masih cukup besar. Oleh karena itu, mungkin perlu menambah kapasitas Elco untuk mengurangi tegangan ripple. Semakin kecil tegangan ripple, semakin baik untuk audio karena tegangan akan lebih bersih, mendekati arus DC murni seperti yang dihasilkan oleh baterai.
Contoh cara menghitung kapasitor untuk menurunkan tegangan ripple:
- Vr = Iload Tp/C
- Vr = tegangan ripple
- Iload = arus beban
- Tp = Periode gel sinus dari jala-jala dengan frekwensi 50Hz – 60Hz
- C = kapasitansi
Dalam rumus di atas dijelaskan bahwa semakin besar arus beban, maka tegangan ripple juga semakin besar. Sebaliknya, jika kapasitansi C semakin besar, maka tegangan ripple akan semakin kecil.
Sebagai contoh, dengan tegangan jala-jala 220V dan frekuensi 50Hz, untuk menyuplai beban sebesar 0,5 A. Untuk menghitung nilai kapasitor yang diperlukan agar catu daya dapat menghasilkan tegangan ripple tidak lebih dari 0,75 Vpp, di mana tegangan ripple sebesar 0,75 Vpp dianggap sudah mendekati DC murni.
Untuk menghitung Tp:
- Tp = 1/f = 1/50 = 0.02 det.
0.02 det berlaku untuk penyearah setengah gelombang. Untuk penyearah gelombang penuh, maka tentu frekwensi dua kalilipatnya. Sehingga Tp = 1/2 = 0.01 det. Sehingga untuk menghitung kapasitor :
- C = I.T/Vr = (0.5) (0.01)/0.75 = 6600 uF
Selain berfungsi sebagai filter untuk mengurangi tegangan ripple dalam catu daya, Elco juga dapat berperan dalam menghemat daya karena kemampuannya menyimpan arus listrik. Misalnya, semakin tinggi daya output yang dihasilkan oleh power amplifier, semakin besar daya yang diserap dari trafo catu daya. Pada saat ini, arus pada trafo dapat mengalami penurunan, menyebabkan gangguan pada suara audio. Dengan kemampuan Elco untuk menyimpan arus, saat daya menghisap tegangan lebih banyak dari trafo, Elco dapat menutupi kekurangan tersebut. Jadi, semakin besar Elco, semakin baik, terutama untuk kebutuhan power amplifier. Namun, perlu dipertimbangkan juga dari segi ekonomi, karena semakin besar Elco, harganya pun akan semakin mahal.
Microfarad(ΜF) Yang Dibutuhkan Untuk Power Supply Untuk Power Amp
Mikrofarad (μF) adalah satuan untuk mengukur kapasitas suatu kondensator. Kapasitas kondensator dapat diukur dalam satuan seperti pikofarad (pF), nanofarad (nF), milifarad (mF), mikrofarad (μF), farad (F), hingga superkapasitor yang mencapai kilofarad (kF) bahkan hingga yotafarad (YF). Meskipun kita tidak akan membahas satuan kapasitor secara mendalam, yang jelas, setiap nilai kapasitor dalam rangkaian elektronik digunakan sesuai dengan fungsi dan kebutuhannya.
Dalam konteks artikel ini, kita akan menggunakan contoh Elco dalam satuan mikrofarad (μF), yang umumnya dibutuhkan untuk aplikasi audio.
Khusus untuk catu daya (power supply), jumlah Elco yang diperlukan bergantung pada kebutuhan tegangan rangkaian yang disuplai. Power amplifier memerlukan tegangan yang semakin besar sesuai dengan daya yang harus dihasilkan.
Apa konsekuensinya jika Elco tidak mencukupi kebutuhan? Seperti yang dijelaskan sebelumnya, daya keluaran yang lebih besar akan menarik tegangan dari trafo. Akibatnya, arus dan tegangan akan mengalami penurunan signifikan ketika daya mencapai titik output yang lebih tinggi. Hasilnya, kualitas audio dapat terganggu, mengalami distorsi, atau bass terasa kurang mantap meskipun trafo dan final sudah memiliki kapasitas yang memadai.
Berapa jumlah Elco yang dibutuhkan? Sebenarnya, ini melibatkan penggunaan rumus khusus yang melibatkan daya maksimal, berbagai rumus, dan perhitungan. Saya masih kurang memahami secara detail bagaimana cara menghitungnya sesuai dengan teori. Tetapi, pada dasarnya, semakin besar Elco, semakin baik, hanya saja kita perlu mempertimbangkan aspek harga.
Semakin besar Elco, tentu harganya akan semakin mahal, dan volume fisiknya juga akan meningkat. Oleh karena itu, keputusan sebaiknya kembali kepada kebutuhan kita. Supaya tidak mengalami kesulitan finansial karena penggunaan Elco yang berlebihan dan tidak seimbang dengan kebutuhan power amplifier serta keterbatasan ruang di dalam kotak amplifier, berikut adalah beberapa solusi.
Berdasarkan pengalaman dan perkiraan ilmiah, berikut adalah rekomendasi Elco untuk berbagai daya power amplifier:
- Power amplifier dengan daya 30 watt hingga 60 watt memerlukan Elco power supply sebesar 4000 μF.
- Power amplifier dengan daya 60 watt hingga 150 watt memerlukan Elco power supply sebesar 10000 μF.
- Power amplifier dengan daya 150 watt hingga 300 watt memerlukan Elco power supply sebesar 15000 μF.
- Power amplifier dengan daya 300 watt hingga 800 watt memerlukan Elco power supply sebesar 20000 μF.
- Power amplifier dengan daya 800 watt hingga 1500 watt memerlukan Elco power supply sebesar 40000 μF.
Jika Kalian ingin menggunakan jumlah yang lebih banyak dari itu, tidak masalah, karena biaya ditanggung oleh Kalian sendiri.
Catatan: Jumlah tersebut adalah untuk pasokan satu sisi tegangan, karena power amplifier kelas A/B biasanya membutuhkan tegangan simetris, maka Kalian perlu mempertimbangkan sisi yang lain, atau dikalikan dengan 2.
Sementara itu, jumlah volt tergantung pada tegangan yang dihasilkan oleh trafo. Misalnya, jika tegangan AC dari trafo adalah 32 volt, maka voltase Elco minimal yang dibutuhkan adalah 50 volt. Mengapa 50V dan bukan 32 volt? Karena kita perlu memberikan toleransi agar Elco lebih aman. Asumsinya, tegangan AC dari trafo akan naik ketika berubah menjadi tegangan DC setelah melewati penyearah. Jika voltasenya terlalu rendah, Elco bisa menjadi panas, dan jika terlalu tinggi, bisa meledak. Kita tidak yakin apakah tegangan dari trafo akan naik atau turun, sehingga perlu memberikan margin keselamatan.
Cara Merangkai Banyak Elco Didalam Sebuah Power Supply
Jika kita memiliki sejumlah besar Elco, kita dapat menghubungkannya satu sama lain untuk mendapatkan kapasitas yang diperlukan. Penggabungan Elco dapat dilakukan secara paralel atau seri, tergantung pada kebutuhan. Merangkai beberapa Elco juga dapat menjadi solusi untuk mengatasi keterbatasan ruang di dalam kotak amplifier, karena semakin besar nilai Elco, semakin besar pula ukurannya. Dengan menggunakan Elco berukuran kecil, kita dapat menjaga agar kotak amplifier tetap cukup ringkas.
Dalam merangkai Elco, kita perlu memahami prinsip dasarnya. Berikut adalah penjelasan dalam satuan mikrofarad (μF):
- Elco dirangkai secara paralel = Kapasitas (μF) bertambah, tegangan tetap (Volt).
- Elco dirangkai secara seri = Kapasitas (μF) berkurang, tegangan bertambah (Volt).
Hanya ada dua hasil yang dapat kita peroleh dari merangkai Elco secara seri atau paralel. Dengan memahami prinsip ini, kita dapat menambah kapasitas dalam satuan μF dan meningkatkan voltase dengan menggunakan kombinasi rangkaian seri dan paralel.
Contoh Merangkai Banyak Elco Untuk Power Supply
Jika kita ingin meningkatkan kapasitas dan tegangan pada power supply menggunakan Elco, kita dapat merangkai Elco dalam konfigurasi seri dan paralel. Berikut adalah contoh bagaimana kita bisa merangkai banyak Elco untuk power supply:
1. Cara merangkai ELCO Pararel untuk Menambah Kapasitansi atau microfarad
Saya memiliki 8 buah Elco berkapasitas 1000μF/50V, namun saya memerlukan Elco dengan kapasitas 4000μF/50V untuk catu daya simetris saya dengan tegangan trafo (-32Vac) dan (+32Vac). Karena saya hanya membutuhkan kapasitor sebesar 4000μF dan tegangan trafo adalah 32Vac, maka saya dapat menghubungkan 4 buah Elco 1000μF/50V secara paralel. Dengan cara ini, hasil akhir setelah dihubungkan akan menjadi 4000μF/50V. Mengingat tegangan simetris, maka saya akan menggunakan masing-masing 4 buah Elco di setiap sisi tegangan.
2. Cara Merangkai ELCO, Seri dikombinasi Pararel
Dalam situasi di mana saya memiliki 8 buah Elco, masing-masing dengan kapasitas 10.000μF/25V, tetapi saya ingin menggunakan mereka untuk catu daya simetris (-42Vac) dan (+42Vac), saya akan mengambil 4 buah Elco. Dari 4 buah tersebut, saya akan menghubungkan masing-masing 2 Elco secara seri, dan kemudian menghubungkannya secara paralel.
Sebagaimana terlihat pada skema di atas, total kapasitasnya akan menjadi 10.000μF/50V. Karena catu daya simetris, saya memerlukan 4 Elco untuk setiap sisi tegangan, sehingga total saya membutuhkan 8 buah Elco.
2x Elco 10.000μF/25V dihubungkan secara seri = 5000μF/50V ==> kemudian dihubungkan secara paralel dengan 2x Elco 10.000μF/25V lainnya yang sudah dihubungkan secara seri juga = 5000μF/50V. Sehingga, 5000μF/50V dihubungkan secara paralel dengan 5000μF/50V = 10.000μF/50V.
Jadi, totalnya, setelah saya rangkai seperti pada skema di atas, kapasitas dan tegangannya berubah menjadi 10.000μF/50V, sesuai dengan kebutuhan catu daya saya yang memerlukan Elco dengan tegangan 50V.
Misalnya Merangkai Elco Lebih Dari 2 Buah, Yaitu 3 Buah Elco.
Topologi Seri: Karena dalam rangkaian seri, voltase tetap, namun μF mengalami penurunan. Misalnya, jika terdapat 3 Elco seukuran 1000μF/16V yang dihubungkan secara seri, maka μF-nya akan berkurang menjadi jumlah awalnya (1000) dibagi dengan jumlah Elco (3), menghasilkan total kapasitas sebesar 300,333μF/48V.
Topologi Paralel: Sebaliknya, dalam rangkaian paralel, μF-nya bertambah sementara voltase tetap. Jika terdapat 3 Elco seukuran 1000μF/16V yang dihubungkan secara paralel, maka μF-nya akan bertambah menjadi jumlah awalnya (1000) dikalikan dengan jumlah Elco (3), menghasilkan total kapasitas sebesar 3000μF/16V.
Penutup
Dengan mengikuti panduan di atas tentang cara merangkai banyak elco, Kalian dapat meningkatkan efisiensi dan performa dari rangkaian elektronik Kalian. Penggunaan elco yang tepat dan optimal sangat penting untuk memastikan stabilitas dan keKalianlan dari rangkaian yang Kalian buat. Dalam proses ini, sangat penting untuk selalu memperhatikan spesifikasi dan kebutuhan dari masing-masing komponen, seperti nilai kapasitansi, tegangan kerja, serta toleransi yang diperlukan. Memahami karakteristik masing-masing elco akan membantu Kalian dalam merancang rangkaian yang tidak hanya berfungsi dengan baik tetapi juga tahan lama.
Pastikan semua langkah dilakukan dengan teliti dan hati-hati untuk menghindari kesalahan yang dapat merusak perangkat. Kesalahan kecil seperti pemasangan polaritas yang salah atau penggunaan elco dengan spesifikasi yang tidak sesuai dapat berakibat fatal pada rangkaian elektronik Kalian. Oleh karena itu, selalu lakukan pengecekan ulang setiap kali Kalian merangkai atau mengganti elco.
Semoga artikel dari bengkeltv.id ini memberikan wawasan yang berguna dan membantu Kalian dalam proyek-proyek elektronik yang sedang atau akan Kalian kerjakan. Dengan pengetahuan yang tepat dan praktik yang baik, Kalian akan lebih percaya diri dalam melakukan eksperimen dan inovasi di bidang elektronik. Jangan ragu untuk terus belajar dan mencari informasi tambahan agar keterampilan Kalian semakin terasah. Selamat mencoba dan teruslah bereksperimen, karena inovasi terbaik sering kali lahir dari percobaan dan pembelajaran yang berkelanjutan!
