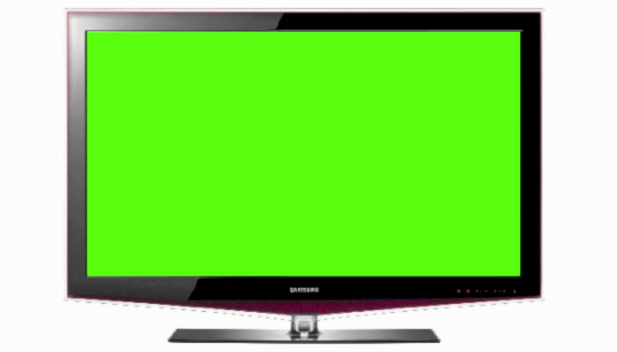

Bengkeltv.id – Cara Menghilangkan Warna Hijau Pada Layar TV Tanpa Ribet. Pernahkah Kalian mengalami masalah layar TV yang tiba-tiba berubah menjadi warna hijau, meninggalkan Kalian bingung dan frustrasi? Kendala ini bisa mengganggu pengalaman menonton Kalian dan membuat hiburan menjadi kurang menyenangkan. Jangan khawatir, karena dalam artikel ini, kami akan membahas cara efektif untuk mengatasi masalah ini tanpa perlu bantuan profesional.
Warna hijau pada layar TV dapat disebabkan oleh beberapa faktor, mulai dari masalah sinyal, kabel yang tidak terhubung dengan benar, hingga setelan konfigurasi yang perlu disesuaikan. Untungnya, ada beberapa langkah sederhana yang bisa Kalian lakukan sendiri untuk mengembalikan layar TV Kalian ke kondisi semula.
Mari kita jelajahi bersama-sama langkah-langkah praktis dan solusi efektif yang dapat Kalian terapkan untuk menghilangkan warna hijau yang mengganggu pada layar TV Kalian. Dengan mengikuti panduan ini, Kalian akan dapat menikmati pengalaman menonton yang optimal tanpa terganggu oleh warna yang tidak diinginkan pada layar TV Kalian.
Pengertian Televisi
Televisi memiliki asal-usul kata dari bahasa Yunani, terdiri dari “tele” yang artinya jauh, dan “visi” yang berarti gambar.
Dalam konsep yang lebih sederhana, televisi adalah perangkat yang mampu menyajikan visual dalam bentuk gambar dan suara, serta dapat disiarkan dari jarak yang jauh. Televisi atau TV sendiri merupakan perangkat audio visual yang tidak hanya berfungsi sebagai penyedia informasi tetapi juga sebagai sarana hiburan.
Perangkat ini menghasilkan tampilan audio visual berupa gambar bergerak, dilengkapi dengan suara dan warna. Oleh karena itu, televisi dianggap sebagai alat yang sangat menarik dan sering diKalianlkan sebagai sarana hiburan ketika waktu luang.
Penyebab Warna Televisi Dominan Hijau
Sebelum memahami Cara Menghilangkan Warna Hijau Pada Layar TV, penting untuk menyadari bahwa televisi berwarna menggunakan teknologi transmisi yang memuat informasi warna dalam gambar. Proses ini melibatkan pemancaran tiga gambar monokrom dengan warna hijau, merah, dan biru (RGB). Saat ketiga gambar ini ditampilkan bersamaan, mereka bergabung dan membentuk gambar berwarna.
Model warna RGB umumnya digunakan untuk menampilkan gambar di perangkat elektronik seperti televisi dan komputer. Warna utama yang sering muncul pada layar TV adalah biru, merah, dan hijau. Jika salah satu warna tidak muncul, dapat menyebabkan kerusakan pada matriks televisi.
Apabila terjadi masalah seperti ini, perlu dilakukan penyesuaian pada pengaturan RGB untuk mengatasi warna yang dominan dan memastikan tampilan warna yang lengkap. Proses ini akan menjadikan warna televisi lebih stabil dan dinamis.
1. Kerusakan Pada Solderan Komponen Sistem Warna
Ketidakmunculan salah satu warna pada televisi bisa disebabkan oleh kerusakan pada solderan di kaki-kaki komponen yang mengolah warna, baik karena retak atau pecah. Umumnya, ini terjadi akibat kualitas solderan yang kurang baik atau panas yang terus-menerus pada PCB yang terhubung ke katoda tabung. Penggunaan timah berkualitas rendah juga dapat menyebabkan solderan mudah pecah.
Untuk mengatasi solderan yang rusak, solusinya adalah melakukan penyolderan ulang dengan menggunakan bahan yang lebih baik.
2. Kerusakan Pada Komponen Transistor Warna
Kerusakan pada tampilan warna televisi juga bisa disebabkan oleh kerusakan pada transistor yang mengontrol warna. Kehilangan satu atau dua warna dapat menjadi indikasi bahwa transistor tersebut mengalami kerusakan.
Langkah terbaik untuk mengatasi masalah semacam ini adalah dengan mengganti transistor. Namun, sebelum melakukan penggantian, perlu mengetahui nilai kapasitansi dan ampere yang digunakan, serta output warna dari transistor tersebut. Selain itu, penggantian transistor harus sesuai dengan jenis yang tercantum dalam buku datasheet.
3. Kerusakan Pada Komponen Resistor Akibat Short
Dalam suatu televisi, terdapat resistor pembatas tegangan yang berfungsi sebagai pengatur arus masuk dan berperan dalam sistem TV. Jika resistor mengalami kerusakan, dapat menyebabkan ketidakstabilan warna pada layar TV, kadang-kadang hanya satu warna yang mendominasi. Kerusakan ini sering terjadi pada resistor yang memanjang. Solusinya adalah dengan mengganti resistor pembatas, pastikan untuk menggantinya dengan resistor yang sesuai dengan spesifikasinya.
4. Kerusakan Pada Soket Tabung
Penyebab lain dari gangguan warna pada televisi dapat disebabkan oleh kerusakan pada soket tabung. Masalah ini sering terjadi pada televisi yang sudah tua dan mengalami pemanasan berlebih, atau pada televisi yang jarang digunakan.
Soket tabung dirancang untuk menjaga stabilitas warna televisi. Jika terjadi kerusakan pada soket tersebut, warna pada layar televisi bisa menjadi tidak jelas, buram, dan terkadang warna utama seperti merah, hijau, dan biru bisa hilang. Solusinya adalah dengan melakukan penggantian soket tersebut.
5. Tegangan Turun
Kerusakan pada pantulan warna, yang menyebabkan warna menjadi lebih gelap, merupakan hasil dari penurunan tegangan pada katoda. Namun, kerusakan semacam ini tidak hanya disebabkan oleh penurunan tegangan, melainkan juga bisa terjadi karena kerusakan pada kabel yang menghubungkan solderan dioda dan katoda.
6. Kerusakan IC Croma
Penyebab paling umum dari kerusakan warna pada televisi adalah gangguan pada IC Croma. Untuk memeriksa kondisinya, dapat dilakukan pengecekan output IC Croma dari bagian depan hingga belakang. Kerusakan pada IC Croma juga dapat menimbulkan kerusakan pada komponen lainnya, sehingga disarankan untuk memeriksa komponen-komponen lain yang terkait.
7 Mainboard TV Rusak
Kerusakan pada mainboard televisi dapat menyebabkan gangguan warna pada layar. Untuk memeriksanya, langkah pertama adalah memeriksa kabel LVDS yang menghubungkan mainboard dan controller board, pastikan tidak ada kabel yang terlepas. Setelah itu, lakukan reset pada FPCB yang terhubung dari controller board ke driver board. Periksa juga kualitas solder pada konektor kabel yang menghubungkan ke board.
Cara Menghilangkan Warna Hijau Pada Layar TV
Dominasi warna hijau pada layar TV seringkali menjadi masalah yang dihadapi. Teknik perbaikan kerusakan pada warna merah dan hijau sebenarnya tidak jauh berbeda. Perbedaan terletak pada lokasi kerusakan yang harus diperbaiki. Penting untuk merujuk pada postingan sebelumnya untuk informasi lebih lanjut. Dalam proses pembelajaran, pengulangan membantu untuk pemahaman dan penguasaan materi.
Dalam perbaikan TV yang mengalami dominasi warna hijau, beberapa poin penting yang perlu diperhatikan antara lain:
- Memeriksa kondisi solderan di dalam TV.
- Menganalisis tegangan pada setiap katoda RGB.
- Memeriksa komponen-komponen yang terdapat pada mesin RGB.
- Menganalisis tegangan basis transistor pada mesin RGB.
- Menganalisis kerusakan pada IC Chroma.
Setiap poin akan dijelaskan secara rinci agar pembaca dapat lebih mudah memahaminya.
1. Perhatikan kondisi solderan dalam tv
Kerusakan pada solderan di dalam TV yang mengalami retak atau pada mesin RGB yang rusak dapat mengakibatkan dominasi warna hijau pada layar TV.
Apabila penulis menemui situasi dengan warna TV yang dominan merah, penulis dapat memperbaikinya dengan melakukan penyolderan ulang pada bagian mesin RGB, sehingga TV dapat kembali berfungsi secara normal.
Untuk itu, penulis menyarankan pembaca untuk terlebih dahulu melakukan penyolderan ulang pada bagian RGB, dimulai dari IC Chroma hingga blok atau mesin RGB. Setelah proses penyolderan ulang, sangat penting untuk memeriksa kondisi solderan, terutama pada pin atau kaki IC Chroma, untuk memastikan tidak ada solderan yang saling terhubung antara satu kaki IC Chroma dengan kaki lainnya.
Langkah ini sangat krusial untuk mencegah terjadinya konsleting dan kerusakan serius pada IC tersebut.
2. Analisa tegangan masing-masing katoda RGB
Penting untuk dipahami bahwa agar TV dapat menampilkan warna yang normal di layar, semua fungsi di dalam TV harus beroperasi dengan normal.
Jika terdapat masalah pada bagian TV yang bertanggung jawab untuk memproses warna, maka TV tidak akan berfungsi seperti seharusnya. Sebagai contoh, dalam situasi ini, warna dominan di TV adalah hijau. Oleh karena itu, diperlukan analisis kerusakan pada blok RGB.
Coba ukur tegangan yang terdapat pada setiap Katoda RGB. Tegangan normal biasanya berkisar antara 75 hingga 125 VDC. Jika salah satu tegangan Katoda tidak ada atau berada di bawah tegangan normal, seperti hanya 50 V, entah itu KR, KG, atau KB, selanjutnya lakukan pengukuran pada semua komponen yang sejajar dengan Katoda RGB tersebut.
Lakukan pengukuran pada komponen resistor, elko, dan transistor. Terkadang, kerusakan pada komponen-komponen tersebut dapat mengakibatkan warna TV menjadi dominan hijau.
3. Cek komponen yang terdapat pada mesin RGB
Apabila saat melakukan pengukuran tegangan pada Katoda RGB menunjukkan hasil yang tidak normal, langkah berikutnya adalah dengan mengukur satu per satu komponen yang sejajar dengan katoda yang memiliki tegangan abnormal.
Jika katoda yang menunjukkan tegangan tidak normal adalah katoda hijau (KG), maka lakukan pengukuran pada komponen yang sejajar dengan KG.
Dalam banyak kasus, ditemukan bahwa komponen resistor yang mengalami kerusakan. Solusinya adalah dengan menggantinya dengan resistor yang baru. Biasanya setelah penggantian tersebut, TV dapat berfungsi kembali secara normal.
4. Analisa tegangan basis transistor pada mesin rgb
Jika setelah melakukan pengukuran dan tidak terdeteksi tegangan pada basis transistor mesin RGB, langkah berikutnya adalah memeriksa kabel yang menghubungkan mesin RGB ke mesin TV, yang terletak di dekat IC Chroma.
Pastikan kabel tersebut berada dalam kondisi baik dan tidak mengalami kerusakan, serta terhubung secara tepat pada mesin TV dan RGB. Apabila kabel tersebut dalam keadaan baik, kemungkinan besar kerusakan terletak pada transistor, dan disarankan untuk menggantinya dengan yang baru.
5. Analisa kerusakan pada IC chroma
Setelah melalui langkah-langkah sebelumnya, saatnya untuk mengukur lagi tegangan RGB OUT pada IC Croma; seharusnya tegangannya berkisar sekitar 4 VDC. Jika tegangan tidak terdeteksi, dapat disimpulkan bahwa IC Croma mengalami kerusakan.
Untuk memperbaiki masalah ini, langkah yang perlu diambil adalah mengganti IC Croma dengan tipe yang sama. Umumnya, setelah penggantian ini dilakukan, televisi dapat kembali normal dan masalah warna tidak akan muncul lagi.
Bagi mereka yang sudah familiar dengan bagian-bagian dan cara mengukur tegangan dalam televisi, langkah-langkah di atas akan mudah diikuti. Namun, bagi yang baru pertama kali melakukan perbaikan televisi, sangat disarankan untuk memahami prinsip kerja televisi dan memiliki panduan “Tutorial servis TV tabung”.
Saya yakin, dengan mengikuti petunjuk dengan sungguh-sungguh, Kalian akan mampu memperbaiki televisi yang mengalami masalah warna seperti ini.
Penutup
Dalam era digital ini, layar TV telah menjadi jendela utama bagi kita untuk menikmati hiburan dan informasi. Namun, terkadang masalah teknis seperti warna hijau yang muncul pada layar TV dapat mengganggu pengalaman menonton kita. Dalam artikel ini, kita telah membahas secara rinci cara mengatasi masalah tersebut dan mengembalikan kualitas gambar yang optimal.
Dengan langkah-langkah sederhana dan tips yang kami bagikan, diharapkan Kalian dapat dengan mudah menghilangkan warna hijau yang mengganggu pada layar TV Kalian. Dari pengecekan kabel hingga penyesuaian pengaturan pada menu TV, semua informasi yang Kalian butuhkan telah dijelaskan secara jelas.
Semoga panduan dari bengkeltv.id ini bermanfaat bagi Kalian Cara Menghilangkan Warna Hijau Pada Layar TV. Dengan pemahaman yang baik tentang penyebab dan solusi yang tepat, Kalian dapat menikmati pengalaman menonton yang lebih baik tanpa gangguan warna yang tidak diinginkan. Jangan ragu untuk mencoba langkah-langkah yang telah dijelaskan dan rasakan perbedaannya sendiri. Selamat menonton dengan layar TV yang kembali sempurna!
