Bengkeltv.id – Cara Mengecek IC Croma TV : Panduan Lengkap & Mudah. Pada era digital ini, keberadaan televisi di setiap rumah semakin tak terhindarkan. Televisi bukan hanya sekadar alat hiburan, tetapi juga menjadi bagian penting dalam kehidupan sehari-hari. Salah satu komponen terpenting dalam televisi adalah Integrated Circuit (IC) Croma. IC Croma merupakan bagian vital yang bertanggung jawab dalam menghasilkan warna-warna yang tajam dan jernih pada layar TV.
Namun, terkadang masalah bisa timbul, seperti gangguan warna atau bahkan kegagalan fungsi warna secara keseluruhan. Untuk mengatasi masalah tersebut, langkah pertama yang perlu Kalian lakukan adalah memeriksa kondisi IC Croma TV. Bagaimana cara melakukannya? Simaklah panduan singkat berikut ini untuk mengetahui cara mengecek IC Croma TV dengan mudah dan efektif.
Apa itu IC Croma TV?
IC Croma atau Integrated Circuit Chroma merupakan komponen elektronik yang sangat penting dalam sistem televisi berwarna. Komponen ini bertanggung jawab untuk memproses sinyal warna, sehingga Kalian dapat menikmati gambar berwarna yang jernih di layar televisi Kalian. IC Croma terdiri dari beberapa bagian yang bekerja sama untuk menciptakan pengalaman visual yang memukau.
Pertama-tama, terdapat Band Pass Filter (BPF) yang berfungsi untuk menyaring frekuensi tertentu dari sinyal masukan. Filter ini memastikan bahwa hanya sinyal warna yang diinginkan yang dapat melewati, sehingga menghasilkan reproduksi warna yang akurat dan tajam.
Selanjutnya, ada bagian Chroma yang merupakan inti dari IC Croma. Bagian ini bertugas untuk mengolah sinyal warna yang telah disaring oleh BPF. Chroma memastikan bahwa warna-warna yang ditampilkan sesuai dengan sinyal asli, sehingga gambar yang dihasilkan tampak realistis dan hidup.
Burst Amplifier (Burst Amp.) adalah komponen lain yang penting dalam IC Croma. Burst Amp. bertanggung jawab untuk menguatkan sinyal burst, yang merupakan sinyal referensi yang digunakan untuk mengidentifikasi fase warna. Dengan bantuan Burst Amp., sistem televisi dapat menjaga kualitas warna yang stabil dan konsisten.
IC Croma juga dilengkapi dengan 4,43 MHz Oscillator, suatu rangkaian yang menghasilkan osilasi pada frekuensi 4,43 MHz. Frekuensi ini penting karena merupakan frekuensi stKalianr yang digunakan untuk mengatur perubahan warna pada layar televisi. Oscillator ini memastikan bahwa perubahan warna terjadi dengan tepat dan sinkron dengan sinyal video.
Automatic Chroma Control (ACC) adalah fitur cerdas dalam IC Croma yang membantu mengatur kualitas warna secara otomatis. ACC berfungsi untuk memantau dan mengoreksi perubahan-perubahan kecil pada sinyal warna, sehingga gambar tetap tampak konsisten meskipun ada fluktuasi dalam sinyal masukan.
Selain itu, terdapat Color Killer yang bekerja untuk menghilangkan warna ketika sinyal masukan berubah menjadi hitam-putih. Color Killer memastikan bahwa gambar yang ditampilkan tetap jernih dan tajam bahkan dalam mode hitam-putih.
Terakhir, IC Croma dilengkapi dengan Matrix, suatu komponen yang bertanggung jawab untuk mengubah informasi warna menjadi sinyal-sinyal yang dapat ditampilkan pada layar. Matrix memastikan bahwa warna-warna yang dihasilkan sesuai dengan stKalianr televisi dan menciptakan gambar berwarna yang indah dan akurat.
Cara Mengecek IC Croma TV
Untuk memeriksa apakah IC Croma mengalami kerusakan atau tidak, Kalian dapat menggunakan multitester dengan langkah-langkah berikut:
- Buka bagian belakang televisi untuk mengakses komponen internalnya.

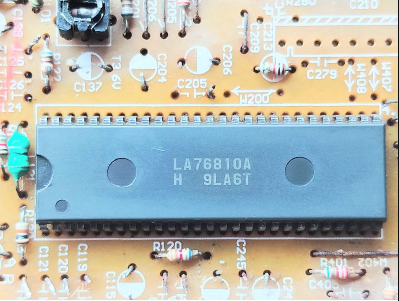

- Temukan IC Croma pada PCB (Printed Circuit Board) yang bertanggung jawab atas sinyal warna. IC ini biasanya berbentuk chip kecil dengan beberapa pin di salah satu sisi.
- Sambungkan multitester ke pin-pin IC Croma menggunakan klip crocodile.
- Aktifkan multitester dan pilih mode ohm (Ω) atau uji kontinuitas untuk memeriksa apakah ada hubungan antara pin-pin IC.
- Jika multitester menunjukkan nilai nol atau mengeluarkan bunyi beep ketika dihubungkan ke semua pin, itu berarti IC Croma masih berfungsi dengan baik. Namun, jika tidak, IC tersebut perlu diganti dengan yang baru.
Selain menggunakan multitester, Kalian juga dapat memeriksa tegangan IC Croma dengan cara berikut:
- Pastikan televisi terhubung ke sumber daya dan dalam keadaan menyala.
- Buka bagian belakang televisi dan temukan IC Croma pada PCB.
- Sambungkan multitester ke pin-pin IC Croma menggunakan klip crocodile.
- Pilih mode tegangan DC (V) pada multitester dan tekan tombol uji.
- Nilai tegangan yang terbaca pada multitester harus sesuai dengan spesifikasi yang tertera pada lembar data IC Croma. Jika nilai tegangan berada di bawah atau di atas spesifikasi, itu berarti IC Croma mengalami kerusakan dan harus diganti.
Selain IC Croma, perangkat televisi juga dapat mengalami kerusakan akibat masalah pada IC memory. IC ini berperan menyimpan informasi penting seperti pengaturan channel dan volume yang telah diatur oleh pengguna.
Ciri-Ciri IC Memory TV Rusak
Setelah mengetahui cara memeriksa IC Croma TV, IC memory juga merupakan salah satu komponen vital pada perangkat televisi yang bertugas menyimpan data penting seperti pengaturan channel dan volume yang telah diatur oleh pengguna.
Namun, terkadang IC ini dapat mengalami kerusakan, menyebabkan ketidaknormalan dalam fungsi perangkat. Berikut adalah beberapa tKalian-tKalian kerusakan IC memory TV yang perlu Kalian ketahui:
- Televisi tidak menyimpan pengaturan channel atau volume
Jika Kalian mengatur channel atau volume namun tidak ada perubahan setelah mematikan dan menyalakan kembali televisi, kemungkinan besar IC memory sudah rusak. - Televisi selalu menampilkan pengaturan default saat dinyalakan
Jika setiap kali Kalian menyalakan televisi, pengaturan selalu kembali ke channel atau volume yang sama tanpa mempertimbangkan pengaturan sebelumnya, ini bisa menjadi tKalian IC memory rusak. - Televisi meminta pengaturan ulang setiap kali dinyalakan
Jika televisi selalu meminta Kalian mengatur ulang channel dan volume setiap kali dinyalakan, IC memory mungkin mengalami kerusakan. - Televisi tidak dapat menampilkan siaran TV
Jika perangkat televisi terus menampilkan pesan error atau tidak dapat menampilkan siaran TV, IC memory mungkin menjadi penyebabnya.
Jika Kalian mengalami salah satu tKalian-tKalian di atas pada perangkat televisi Kalian, segera konsultasikan ke tukang servis terpercaya untuk mengganti IC memory yang rusak. Penting untuk diingat, jangan mencoba mengganti IC memory sendiri jika Kalian tidak memiliki keahlian dalam bidang elektronik, karena hal ini dapat menyebabkan kerusakan lebih lanjut pada perangkat televisi Kalian.
Penutup
Dengan demikian, sekarang Kalian telah mengetahui cara mengecek IC Croma TV dengan mudah dan efisien. Semoga panduan ini bermanfaat bagi Kalian yang sedang mengalami masalah dengan TV Kalian atau bagi Kalian yang hanya ingin memeriksa IC Croma TV untuk alasan tertentu.
Jangan ragu untuk mencoba langkah-langkah di atas jika Kalian mengalami masalah dengan gambar atau suara pada TV Kalian. Namun, jika Kalian merasa tidak yakin atau tidak nyaman melakukan pemeriksaan sendiri, sebaiknya serahkan pekerjaan ini kepada teknisi ahli yang memiliki pengetahuan dan pengalaman dalam perbaikan elektronik.
Terakhir, perlu diingat bahwa perbaikan atau penggantian IC Croma TV sebaiknya dilakukan oleh profesional untuk menghindari risiko kerusakan lebih lanjut pada perangkat TV Kalian. Dengan demikian, Kalian dapat menikmati kembali pengalaman menonton TV yang berkualitas tanpa masalah. Semoga artikel dari bengkeltv.id ini mengenai Cara Mengecek IC Croma TV bermanfaat dan selamat mencoba!
