Cara Memasang MCB Tambahan di Rumah Yang Paling Tepat

Bengkeltv.id – Cara Memasang MCB Tambahan di Rumah Yang Paling Tepat. MCB, atau Mini Circuit Breaker, adalah sebuah perangkat elektronik yang sering kali digunakan dalam rangka menjaga keamanan instalasi listrik. Selain berperan dalam menjaga keamanan, MCB juga dapat digunakan untuk mendistribusikan daya listrik.

Baca Cepat Buka

Seberapa penting penggunaan MCB di dalam rumah? Mari kita pertimbangkan sebuah contoh penggunaan yang relevan, terutama ketika terjadi lonjakan arus listrik. Ketika penggunaan daya listrik cenderung berlebihan, pemasangan MCB tambahan merupakan solusi yang bijak untuk membagi beban daya dengan lebih baik.

Apa sebenarnya MCB dan bagaimana cara pemasangan MCB tambahan? Semua informasi yang kalian butuhkan akan dijelaskan secara lengkap dalam artikel berikut ini.

Pengertian MCB

MCB adalah singkatan dari Miniatur Circuit Breaker. Ini adalah komponen elektronika yang berfungsi untuk memutus arus listrik dalam situasi-situasi tertentu, seperti korsleting atau lonjakan tegangan arus.

Dengan pemasangan MCB, pemutusan arus listrik akan terjadi secara otomatis. Artinya, jika terjadi masalah pada instalasi listrik, MCB akan segera menanganinya. Ini sangat penting dalam menghadapi situasi seperti lonjakan daya, korsleting listrik, dan risiko-risiko kelistrikan lainnya.

MCB sangat berguna untuk mengurangi dampak negatif yang mungkin timbul pada penghuni rumah akibat masalah arus listrik. Ini juga membantu mengurangi risiko kebakaran yang dapat disebabkan oleh korsleting secepat mungkin.

Fungsi MCB

Secara umum, MCB, atau Miniatur Circuit Breaker, dikenal sebagai alat pengaman instalasi listrik. Namun, selain fungsi utamanya sebagai pengaman, MCB memiliki beberapa fungsi lain yang sangat berguna dalam menjaga keamanan dan kinerja instalasi listrik. Berikut ini tiga fungsi MCB yang paling umum digunakan:

Pemutus Arus Listrik: Salah satu fungsi utama MCB adalah sebagai pemutus arus listrik ketika terjadi situasi seperti lonjakan arus atau korsleting. Ketika arus listrik melebihi batas aman atau ada gangguan seperti korsleting, MCB akan secara otomatis memutus suplai listrik. Ini penting untuk mencegah risiko kebakaran dan kerusakan pada peralatan elektronik.
Deteksi Beban Berlebihan (Overload): MCB juga memiliki kemampuan untuk mendeteksi kondisi instalasi listrik jika terjadi beban berlebihan atau overload. Misalnya, jika terlalu banyak peralatan listrik dihubungkan ke satu sirkuit dan melebihi kapasitasnya, MCB akan merespon dengan memutus suplai listrik untuk mencegah overheating dan kerusakan pada kabel serta peralatan.
Proteksi Terhadap Arus Pendek dan Masalah Lainnya: Selain itu, MCB juga berfungsi untuk melindungi instalasi listrik dari hubungan arus pendek (short circuit) dan berbagai masalah lainnya seperti ground fault. Ketika ada hubungan pendek, MCB akan segera memutus aliran listrik untuk menghindari risiko kebakaran dan kerusakan serius pada komponen listrik.

Fungsi-fungsi ini membuat MCB menjadi komponen yang sangat penting dalam instalasi listrik, karena tidak hanya menjaga keamanan penghuni rumah tetapi juga melindungi peralatan elektronik dan mencegah kerusakan pada instalasi listrik itu sendiri.

Cara Kerja MCB

Sebenarnya, memahami cara kerja MCB cukup sederhana. MCB dapat dioperasikan baik secara manual maupun otomatis.

Pertama, dalam pengoperasian manual, untuk mematikannya, kalian hanya perlu menekan toggle switch ke arah bawah. Kemudian, untuk menghidupkannya kembali, cukup tekan toggle switch ke arah atas.

Selain dapat dioperasikan secara manual, MCB juga memiliki kemampuan untuk bekerja secara otomatis saat terjadi masalah dalam instalasi listrik. Contohnya, jika terjadi korsleting listrik atau overload daya, MCB akan secara otomatis melakukan Thermal Tripping. Proses ini melibatkan pemutusan arus listrik sebagai respons terhadap peningkatan suhu yang tidak aman.

Selain itu, MCB juga mampu melakukan Magnetic Tripping, yaitu pemutusan arus listrik akibat adanya gaya magnet yang tidak normal dalam sirkuit. Dengan adanya mekanisme ini, MCB dapat dengan cepat merespons gangguan-gangguan tersebut untuk melindungi instalasi listrik dan peralatan dari risiko kerusakan dan bahaya kebakaran.

Berdasarkan kapasitasnya, MCB dapat diklasifikasikan ke dalam beberapa variasi. Sebagai contoh, MCB tersedia dalam berbagai kapasitas seperti 1A, 2A, 3A, 4A, 6A, dan lain-lain.

Namun, jika kita mempertimbangkan jenisnya, MCB dapat dikelompokkan menjadi tiga kategori utama. Berikut adalah penjelasan singkat mengenai ketiga kategori tersebut.

1. MCB Tipe B

Umumnya, MCB tipe B sering digunakan dalam skala pemakaian yang lebih kecil. Contohnya, MCB tipe B sering digunakan dalam instalasi listrik di rumah-rumah penduduk atau dalam industri dengan tingkat beban yang tergolong ringan.

Mengenai karakteristik MCB tipe B, biasanya MCB ini memiliki kapasitas arus yang lebih besar daripada yang tertera. Sebagai contoh, jika daya yang tertera adalah 6A, maka MCB tipe B ini mampu menangani beban yang melebihi angka tersebut.

2. MCB Tipe C

MCB tipe C umumnya digunakan dalam instalasi listrik dengan tingkat arus yang sedang. Contohnya, MCB tipe C sering ditemukan dalam sistem penerangan bangunan, digunakan untuk mengendalikan motor listrik, dan digunakan dalam berbagai aplikasi lainnya.

MCB tipe C memiliki karakteristik uniknya sendiri. Salah satu fitur istimewanya adalah kemampuannya untuk secara otomatis memutus aliran arus listrik ketika beban melebihi kapasitas yang tertera. Dengan kata lain, MCB jenis ini mampu memutuskan aliran arus dengan beban yang berkisar antara 5 hingga 10 kali lebih besar daripada kapasitas yang tertera pada labelnya.

3. MCB Tipe D

MCB tipe ini memiliki kemampuan untuk memutuskan aliran arus listrik dalam kisaran 10 hingga 25 A dari batas maksimum yang tertera pada labelnya.

Penggunaannya umumnya terdapat dalam rangkaian listrik yang membutuhkan arus dengan skala besar. Contoh penerapannya meliputi di pabrik-pabrik, industri-industri, peralatan sinar X Ray, hingga pengendalian motor listrik. Secara singkat, MCB tipe ini digunakan pada perangkat yang memerlukan daya listrik besar saat beroperasi.

Bagaimana Cara Memasang MCB Tambahan?

Jika kalian terlibat dalam bidang kelistrikan, penting untuk memahami bagaimana cara memasang MCB (Miniatur Circuit Breaker). Proses pemasangan MCB, baik yang tambahan maupun yang baru, sebenarnya cukup sederhana dan bisa dipelajari dengan mudah.

Dengan memahami langkah-langkah pemasangan MCB, kalian akan memiliki kemampuan untuk melakukannya sendiri tanpa memerlukan bantuan orang lain.

Seperti yang telah dibahas sebelumnya, pemasangan MCB memiliki pentingnya yang tidak hanya terbatas pada keamanan instalasi listrik. Selain itu, MCB juga berperan dalam mencegah terjadinya korsleting akibat beban listrik yang berlebihan.

Selain dari MCB utama, disarankan untuk memasang beberapa MCB tambahan sebagai langkah tambahan. Ketika kalian memasang MCB tambahan, sebaiknya setiap alat tersebut dipasang untuk mewakili jaringan listrik pada area kecil di rumah.

Nah, bagaimana sebenarnya cara memasang MCB tambahan di rumah? Informasi lebih lanjut akan dijelaskan di bawah ini.

1. Cara Memasang MCB Gkalian

Pemasangan MCB gkalian seringkali diperlukan di rumah, salah satunya adalah untuk mengelompokkan atau memisahkan arus listrik berdasarkan penggunaannya.

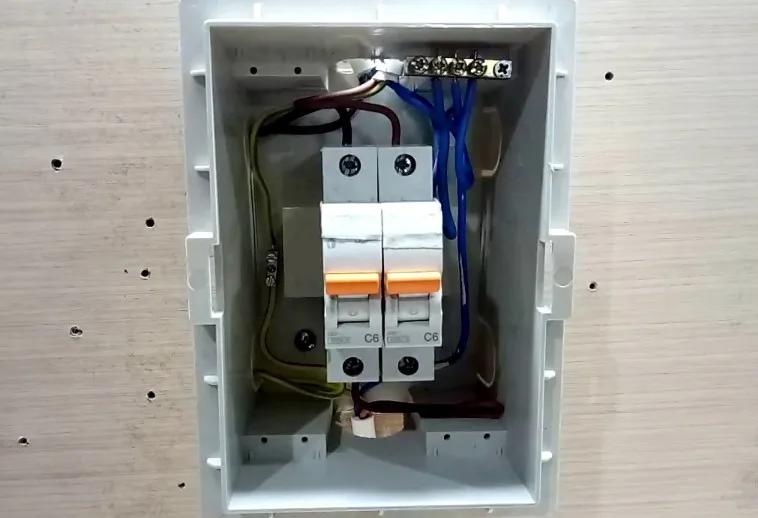

Bagaimana cara memasang MCB 2 group? Berikut adalah tahapan-tahapan untuk melakukan pemasangan MCB 2 group:

Pertama-tama, persiapkan 2 buah MCB.
Siapkan juga kabel 3 fase dengan ukuran 2,5 mm.
Sediakan sebuah box atau wadah khusus untuk MCB.
Pasangkan kedua MCB secara berdekatan di dalam wadah atau box yang telah disiapkan sebelumnya.
Sambungkan kabel untuk arus input ke kedua MCB.
Lanjutkan dengan memasang kabel untuk arus output.
Pisahkan kabel-kabel antara grup 1 dan grup 2.
Pada bagian input, hubungkan kabel secara langsung dengan kWh meter kalian.
Sedangkan pada bagian output, sambungkan kabel langsung ke beban yang akan dijalankan.
Itulah tutorial singkat tentang cara memasang MCB 2 pole. kalian dapat mencoba melakukannya sendiri di rumah.

2. Cara Memasang MCB Sebagai Pengganti Sekring

Selain MCB, sekring juga sering digunakan dalam instalasi listrik sebagai salah satu perangkat pengaman. Meskipun demikian, jika kalian memilih untuk tidak menggunakan sekring, itu juga dapat dilakukan.

Hal ini karena MCB sendiri memiliki peran yang memadai dalam melindungi instalasi dari bahaya korsleting.

Namun, bagaimana jika kalian ingin memasang MCB sebagai pengganti sekring? Berikut adalah langkah-langkahnya:

Pertama-tama, matikan aliran arus listrik dari pusat utama.
Kemudian, buka kotak sekring lama dan putuskan semua koneksi yang terhubung dengan sekring tersebut.
Setelah semua kabel yang terhubung dengan sekring sudah terputus, siapkan MCB yang akan digunakan sebagai pengganti.
Selanjutnya, sambungkan kabel hitam ke MCB dan hubungkan tiga kabel tersebut.
Untuk tujuan keamanan, pastikan untuk melapisi semua kabel dengan insulasi khusus.
Sebelum mengaktifkan kembali aliran listrik, pastikan bahwa aliran listrik berjalan dengan baik pada MCB dengan menguji menggunakan tespen.
Sekarang MCB sudah siap untuk digunakan.

3. Cara Memasang MCB 3 Phase

Sekarang, apakah kalian sudah mengerti bagaimana cara memasang MCB untuk instalasi listrik 1 fase? Selanjutnya, kita akan membahas bagaimana cara memasang MCB untuk instalasi listrik 3 fase.

Biasanya, banyak orang tidak merasa kesulitan saat memasang instalasi listrik 1 fase. Namun, berbeda halnya ketika harus menghadapi instalasi listrik 3 fase. Ini karena jenis instalasi ini memerlukan tingkat ketelitian dan kehati-hatian yang lebih tinggi dalam penanganannya.

Untuk memasang instalasi dengan 3 fase, kalian akan membutuhkan jenis kabel yang disebut STRN. Kabel ini memiliki karakteristik sebagai berikut:

Kabel R adalah kabel dengan satu garis lurus.
Kabel S adalah kabel yang memiliki dua garis lurus.
Kabel T merupakan kabel dengan tiga garis lurus.
Kabel N adalah kabel yang tidak memiliki garis lurus sama sekali.

Berikut adalah langkah-langkah untuk membagi arus listrik dengan menggunakan MCB pada instalasi 3 fase:

Pertama-tama, pasang sepatu kabel pada kedua ujung kabel STRN.
Gunakan baut untuk memasang plat konduktor pada instalasi listrik 3 fase.
Tempatkan kabel STRN pada panel kWh 3 fase.
Pasang ujung input kabel R pada lubang fase nomor 1 dan ujung output kabel R pada lubang nomor 2.
Lakukan hal yang sama untuk kabel S, yaitu input pada lubang nomor 3 dan output pada lubang nomor 4.
Untuk kabel T dan N, input kabel masing-masing dimasukkan pada lubang dengan nomor ganjil dan outputnya ditempatkan pada lubang nomor genap.
Selanjutnya, hubungkan output dari kabel RST yang terhubung pada kWh meter dengan MCB 3 fase.
Pastikan bahwa ujung output kabel terpasang dengan baik pada plat kabel.
Terakhir, lanjutkan dengan pemasangan box panel.

Dengan mengikuti langkah-langkah ini, kalian dapat dengan tepat membagi arus listrik dalam instalasi 3 fase menggunakan MCB.

Baca Juga :

Penutup

Dalam era modern saat ini, kebutuhan listrik di rumah semakin meningkat. Hal ini memerlukan pemahaman yang baik dalam meningkatkan kapasitas sirkuit listrik, salah satunya dengan memasang MCB tambahan.

Sebagai langkah yang bijaksana, memasang MCB tambahan bukan hanya soal menambah kapasitas, tetapi juga memberikan perlindungan lebih bagi peralatan listrik kalian.

Dengan memahami cara yang benar, kita bukan hanya memastikan rumah kita mendapatkan pasokan listrik yang cukup, tetapi juga menjaga keamanan dan kenyamanan penghuni rumah.

Semoga panduan yang telah kita ulas dalam artikel bengkeltv.id ini bermanfaat bagi kalian yang berencana melakukan penambahan MCB di rumah.

Ingatlah selalu untuk mengutamakan keselamatan dan jika ragu, jangan ragu untuk berkonsultasi dengan profesional di bidang kelistrikan.
