Bengkeltv.id – Cara Kerja Relay SPDT (Single Pole Double Throw) serta Fungsinya. Relay SPDT, atau Single Pole Double Throw, adalah jenis relay yang memiliki satu input (sumber daya) yang dapat dialihkan secara bergantian ke salah satu dari dua output. Dalam istilah sederhana, relay ini berfungsi sebagai sakelar otomatis yang memungkinkan satu jalur listrik (pole) untuk terhubung ke salah satu dari dua jalur output (throw), sesuai kebutuhan sistem. Dengan desain ini, relay SPDT menjadi komponen penting untuk mengendalikan aliran listrik antara dua sirkuit yang berbeda, membuat proses pengalihan arus menjadi lebih mudah dan cepat tanpa memerlukan intervensi manual.
Keunikan relay SPDT terletak pada kemampuannya untuk mengalihkan arus dari satu sirkuit ke sirkuit lain, yang sangat berguna dalam berbagai aplikasi elektronik. Misalnya, dalam perangkat rumah tangga, relay ini digunakan untuk mengatur mode operasi, sedangkan pada otomotif, relay SPDT dapat ditemukan dalam sistem pencahayaan dan keamanan. Sementara itu, di industri, relay ini membantu mengendalikan mesin dan peralatan otomatis yang membutuhkan alur arus yang fleksibel.
Melalui artikel ini, kita akan membahas Cara Kerja Relay SPDT (Single Pole Double Throw) dengan lebih mendalam, mencakup prinsip kerja dasarnya, proses pengalihan arus, dan berbagai aplikasi praktis yang dapat dijumpai dalam kehidupan sehari-hari maupun di lingkungan profesional.
Pengertian Relay
Relay adalah jenis saklar (switch) yang dioperasikan secara listrik dan termasuk dalam komponen elektromekanik. Relay ini terdiri dari dua bagian utama: kumparan (coil) yang bersifat elektromagnetik dan bagian mekanis yang berisi rangkaian kontak saklar.
Cara kerja relay didasarkan pada prinsip elektromagnetik, di mana arus listrik kecil dengan daya rendah dialirkan melalui kumparan untuk mengaktifkan kontak saklar. Dengan arus input yang rendah, relay mampu mengalihkan arus listrik dengan tegangan dan daya yang lebih tinggi, menjadikannya komponen penting dalam berbagai aplikasi.
Sebagai contoh, relay dengan kumparan elektromagnetik yang memerlukan tegangan 5V dan arus 50mA dapat menggerakkan armature relay (bagian yang berfungsi sebagai saklar) untuk mengalirkan listrik dengan tegangan 220V dan arus 2A. Ini menunjukkan kemampuan relay untuk mengendalikan perangkat atau beban listrik yang berdaya tinggi melalui input daya rendah.
Fungsi dan Aplikasi Relay
Relay memiliki berbagai fungsi penting dalam komponen elektronika, yang banyak diterapkan dalam berbagai sistem dan perangkat. Beberapa fungsi utama relay antara lain:
- Fungsi Logika (Logic Function):
Relay dapat berperan sebagai pelaksana fungsi logika dalam sirkuit elektronik, memungkinkan kontrol logis atas aliran arus listrik. - Penundaan Waktu (Time Delay Function):
Relay dapat diatur untuk menunda waktu, sehingga dapat mengontrol waktu aktif atau mati dari suatu sirkuit. - Pengendalian Tegangan Tinggi:
Relay memungkinkan pengendalian sirkuit dengan tegangan tinggi menggunakan sinyal input bertegangan rendah, sehingga aman digunakan dalam aplikasi dengan tegangan berbeda. - Proteksi Komponen:
Relay digunakan sebagai perlindungan bagi motor dan komponen lainnya dari arus pendek atau tegangan berlebih (overvoltage), menjaga komponen agar tidak rusak akibat kondisi listrik yang tidak stabil.
Fungsi Relay pada Klakson:
- Melindungi horn pad atau saklar klakson agar lebih tahan lama.
- Menjaga kestabilan arus listrik yang dialirkan ke klakson untuk performa yang konsisten.
Fungsi Relay pada Lampu Mobil:
- Menghindari kerusakan pada switch kombinasi di mobil.
- Memungkinkan penggunaan daya lebih besar untuk lampu, yang dapat meningkatkan intensitas cahaya.
- Memasang relay pada lampu mobil juga lebih ekonomis dan efisien, serta membantu menghasilkan pencahayaan yang lebih terang baik pada lampu besar maupun lampu kecil.
- Dengan berbagai fungsi tersebut, relay menjadi komponen esensial dalam berbagai aplikasi otomotif dan elektronik lainnya.
Pengertian Relay SPDT (Single pole Double throw)

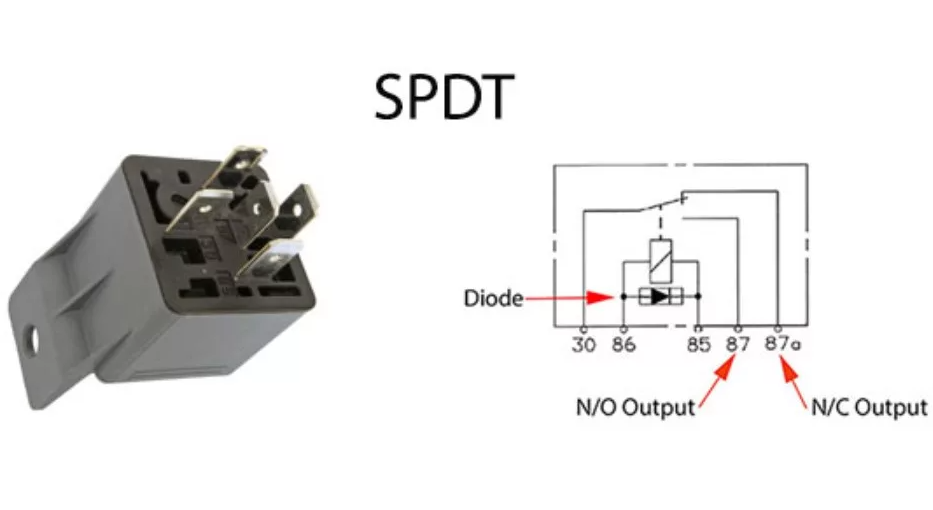

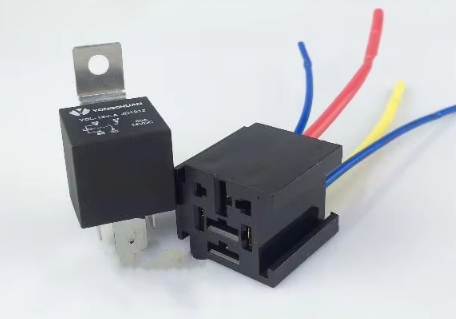

Relay SPDT (Single Pole Double Throw) adalah jenis relay yang memiliki satu input (pole) dan dua output (throw). Relay ini memiliki 5 terminal, di mana 3 terminal berfungsi sebagai saklar dan 2 terminal lainnya sebagai coil (kumparan).
Relay SPDT tidak hanya berfungsi sebagai saklar, tetapi juga dapat digunakan untuk merutekan sinyal antara dua sirkuit yang berbeda. Relay ini dapat mengendalikan dua rangkaian listrik atau elektronik yang berbeda dan beroperasi dalam dua posisi kontak, yaitu posisi terhubung dan posisi terputus.
Sebagai bagian dari jenis-jenis relay, SPDT adalah relay yang terdiri dari 5 terminal, di mana 3 terminal berperan sebagai saklar yang mengalihkan koneksi antara dua jalur sirkuit, sementara 2 terminal lainnya terhubung ke coil untuk menghasilkan medan elektromagnetik yang menggerakkan saklar.
Cara Kerja Relay SPDT (Single Pole Double Throw)
Berikut adalah penjelasan cara kerja Relay SPDT (Single Pole Double Throw) yang perlu dipahami. Relay SPDT adalah jenis relay yang mampu mengendalikan dua sirkuit listrik atau elektronik secara bersamaan, dan beroperasi dalam dua posisi kontak berbeda.
Relay SPDT memiliki dua output, yang dapat disebut sebagai output 1 dan output 2. Dalam kondisi normal, terminal input (COM) terhubung ke salah satu output (biasanya output NC) dan terputus dari output lainnya (NO).
Ketika relay dialiri arus, terminal input (COM) yang awalnya terhubung ke output NC (Normally Closed) akan terputus dan beralih ke output NO (Normally Open), sehingga sirkuit dialihkan ke jalur lain.
Berikut istilah yang perlu dipahami:
- Terminal COM (Common):
Terminal input yang menjadi pusat penghubung ke kedua terminal output (NC dan NO). - Terminal NC (Normally Closed):
Output yang terhubung ke COM saat relay dalam kondisi mati (tidak berenergi). - Terminal NO (Normally Open):
Output yang terputus dari COM saat relay dalam kondisi mati, namun akan terhubung ke COM saat relay diberi arus.
Saat relay SPDT tidak diberi energi, kontak tetap berada dalam posisi normalnya — NC terhubung ke COM, dan NO terputus dari COM. Namun, ketika arus mengalir melalui coil, medan elektromagnetik di dalam relay akan mengubah posisi kontak: NC akan terputus dari COM, dan NO akan terhubung ke COM.

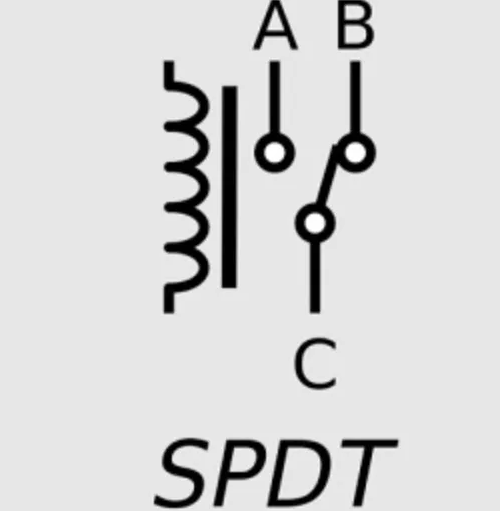

Simbol Relay SPDT dapat dilihat pada gambar di atas.
Prinsip kerja Relay SPDT dapat lebih mudah dipahami melalui diagram yang menunjukkan bagaimana komponen tersebut bekerja.
Pada diagram di atas, koil relay terhubung ke baterai secara seri dengan sakelar S1. LED 1 terhubung ke terminal NO dan LED 2 terhubung ke terminal NC.
Ketika saklar S1 dalam kondisi off, koil relay tidak akan mendapatkan suplai daya sehingga LED 1 akan mati, sedangkan LED 2 akan menyala. Ketika sakelar S1 dihidupkan, koil relay akan mendapatkan catu daya dan akan diberi energi.
Jadi, LED 1 akan menyala, sedangkan LED 2 akan mati. Relai SPDT memiliki berbagai aplikasi di sirkuit listrik dan elektronik.
Kelebihan Relay
Berikut ini adalah beberapa kelebihan yang dimiliki oleh relay dalam pengaplikasiannya dalam rangkaian elektronika:
- Kemampuan Mengendalikan Peralatan yang Sulit Diakses:
Relay memungkinkan pengontrolan peralatan yang letaknya sulit dijangkau langsung. Dengan relay, sinyal kontrol dapat diteruskan ke perangkat yang berada di lokasi jauh atau sulit diakses secara fisik. - Mengendalikan Banyak Kontak Sekaligus:
Relay dapat mengendalikan lebih dari satu kontak melalui satu sinyal kontrol, memungkinkan kontrol simultan atas beberapa peralatan atau sirkuit berbeda dalam satu rangkaian. - Efisiensi Arus Rendah untuk Beban Berarus Tinggi:
Relay menggunakan arus kecil untuk mengendalikan perangkat yang membutuhkan arus besar. Ini membuat relay menjadi solusi yang efisien dan aman untuk mengalirkan daya ke peralatan berdaya tinggi. - Keamanan Penggunaan pada Tegangan Tinggi:
Relay memungkinkan pengendalian peralatan bertegangan tinggi dengan sinyal bertegangan rendah, mengurangi risiko paparan tegangan tinggi bagi pengguna. Peralatan dengan tegangan tinggi dapat dikendalikan secara aman melalui sinyal bertegangan rendah.
Tips Memilih Relay
Setelah mengetahui Cara Kerja Relay SPDT (Single Pole Double Throw), Kami akan memberikan sedikit tips saat memilih relay. Berikut adalah tips dan cara memilih relay yang bisa Kamu coba.
1. Memahami kondisi yang diperlukan
Langkah pertama yang harus dilakukan adalah memahami kondisi yang dibutuhkan. Hal ini termasuk tegangan power supply dari rangkaian kontrol, arus maksimum yang dapat disediakan, serta tegangan dan arus yang terdapat dalam rangkaian yang dikendalikan.
Selain itu, perlu juga dipertimbangkan berapa banyak set dan jenis kontak yang diperlukan untuk rangkaian yang akan dikontrol.
Dalam memilih relai, tegangan power supply dari rangkaian kontrol dapat dijadikan dasar pemilihan.
Penting untuk memastikan bahwa rangkaian kontrol mampu memberikan arus kerja yang cukup ke relay. Jika tidak, maka relay tidak akan berfungsi secara stabil.
2. Mengetahui spesifikasi relay
Setelah melakukan konsultasi dan mendapatkan informasi yang relevan untuk mengetahui kondisi penggunaan, langkah selanjutnya adalah mencari informasi yang diperlukan untuk mengetahui model dan nomor spesifikasi relay yang dibutuhkan.
Jika Kamu sudah memiliki relay, Kamu dapat memeriksa apakah relay tersebut dapat digunakan berdasarkan data yang Kamu miliki.
Terakhir, perlu dipertimbangkan apakah ukuran relay sesuai dengan kebutuhan yang diinginkan.
3. Perhatikan ukuran relay
Jika relay digunakan untuk peralatan listrik secara umum, selain volume kabinet, pertimbangan utama dalam memilih relay kecil adalah tata letak pemasangan pada PCB.
Namun, untuk peralatan listrik yang lebih kecil seperti mainan dan perangkat remote control, relay berukuran kecil dapat digunakan.
Penutup
Sebagai penutup, memahami cara kerja Relay SPDT (Single Pole Double Throw) sangat penting untuk memanfaatkan fungsinya secara maksimal dalam rangkaian elektronika. Relay SPDT memungkinkan pengendalian dua sirkuit secara bersamaan, dengan kemampuan untuk beroperasi dalam dua posisi kontak yang berbeda, yaitu Normally Closed (NC) dan Normally Open (NO). Hal ini memberikan fleksibilitas tinggi dalam pengendalian peralatan dengan daya rendah untuk mengalirkan arus pada sirkuit yang lebih besar, serta memungkinkan pengendalian peralatan yang sulit dijangkau secara langsung.
Dengan prinsip kerja yang sederhana namun efektif, relay SPDT menawarkan efisiensi dan keamanan dalam pengoperasian perangkat elektronik, terutama dalam aplikasi yang membutuhkan pengendalian sirkuit bertegangan tinggi atau arus besar. Pemahaman tentang cara kerja relay ini membuka berbagai kemungkinan aplikasi dalam dunia elektronika, otomotif, dan industri, menjadikannya komponen yang sangat berguna dalam berbagai sistem dan rangkaian.
Dengan begitu, mempelajari cara kerja Relay SPDT akan memperkaya pengetahuan kita tentang pengendalian arus listrik yang efisien dan aman, serta membantu dalam merancang sistem elektronika yang lebih canggih dan Kalianl. Demikian ulasan dari bengkeltv.id mengenai Cara Kerja Relay SPDT (Single Pole Double Throw). Semoga bermanfaat untuk Kalian.
