Bengkeltv.id – Cara Kerja Photodioda : Pengertian dan Fungsinya Lengkap. Photodioda adalah komponen elektronik yang memiliki fungsi krusial dalam berbagai jenis perangkat elektronik, terutama yang berhubungan dengan pendeteksian dan pengukuran cahaya. Komponen ini bekerja dengan prinsip mengubah energi cahaya menjadi arus listrik melalui efek fotovoltaik, menjadikannya elemen penting dalam aplikasi yang memerlukan respons akurat terhadap perubahan intensitas cahaya. Photodioda sangat umum ditemukan dalam berbagai teknologi, mulai dari sensor optik yang mampu mendeteksi objek atau pergerakan, kamera yang mengubah cahaya menjadi gambar digital, hingga perangkat komunikasi serat optik yang mengKalianlkan konversi sinyal cahaya menjadi sinyal listrik untuk mentransfer data dengan kecepatan tinggi.
Memahami cara kerja photodioda sangat penting, terutama bagi mereka yang tertarik pada teknologi sensor atau sistem optik, karena komponen ini memungkinkan perangkat untuk merespons perubahan cahaya dan mengonversikannya menjadi sinyal elektronik yang dapat dianalisis dan diolah lebih lanjut. Penguasaan konsep dasar ini juga membantu dalam memahami bagaimana photodioda dapat digunakan dalam berbagai situasi, seperti pengaturan cahaya otomatis, pemantauan kondisi lingkungan, dan perangkat keamanan.
Pada artikel ini, kita akan membahas lebih dalam tentang Cara Kerja Photodioda, proses reaksi photodioda terhadap intensitas cahaya yang diterima, serta contoh aplikasi praktisnya di berbagai teknologi modern. Dengan memahami karakteristik dan aplikasi photodioda ini, kita akan lebih mudah mengapresiasi peran pentingnya dalam kehidupan sehari-hari, baik dalam produk elektronik rumahan maupun dalam teknologi industri yang lebih kompleks.
Pengertian Photodioda
Photodioda adalah perangkat elektronik yang termasuk dalam kategori dioda, namun dengan kemampuan khusus untuk mendeteksi cahaya. Berbeda dengan dioda biasa yang hanya mengalirkan arus dalam satu arah, photodioda mampu mengubah energi cahaya menjadi arus listrik yang dapat diukur, menjadikannya komponen vital dalam aplikasi yang memerlukan deteksi atau pengukuran cahaya.
Dibuat menggunakan bahan semikonduktor yang sensitif terhadap cahaya, photodioda mengubah energi cahaya yang jatuh padanya menjadi arus listrik. Ketika cahaya mengenai permukaan photodioda, energi cahaya tersebut mengeksitasi elektron dalam semikonduktor, menghasilkan pasangan elektron-hole yang kemudian menghasilkan aliran arus listrik.
Keunggulan photodioda terletak pada kemampuannya untuk merespons berbagai jenis cahaya, mulai dari cahaya tampak hingga spektrum inframerah dan ultraviolet. Hal ini membuatnya sangat serbaguna, digunakan dalam berbagai aplikasi seperti pengukur intensitas cahaya, sensor deteksi gerakan, komunikasi optik, dan lainnya.

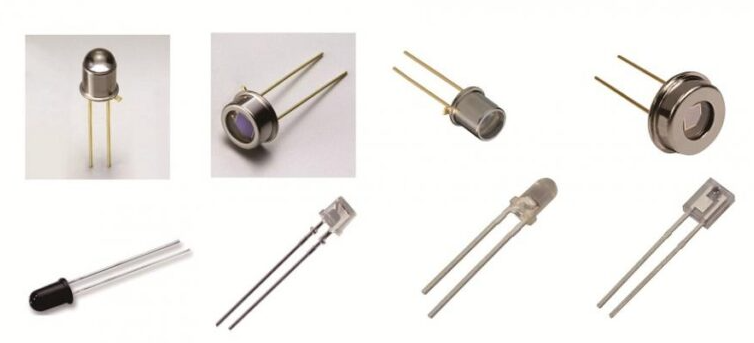

Photodioda umumnya memiliki dua terminal, yaitu katoda dan anoda, yang memungkinkan arus listrik hasil deteksi cahaya untuk dialirkan ke sirkuit eksternal. Beberapa photodioda dilengkapi dengan lensa dan filter optik yang berfungsi untuk mengarahkan dan menyaring cahaya yang masuk ke permukaannya.
Berbagai jenis bahan semikonduktor yang digunakan dalam pembuatan photodioda memungkinkan deteksi cahaya pada panjang gelombang yang berbeda. Misalnya, silikon (Si) biasanya digunakan untuk mendeteksi cahaya dalam spektrum tampak, sementara germanium (Ge) lebih sensitif terhadap inframerah. Pemilihan bahan semikonduktor yang tepat sangat penting untuk memastikan kinerja photodioda sesuai dengan kebutuhan aplikasi tertentu.
Dengan kemajuan teknologi yang terus berlanjut, photodioda tetap menjadi komponen esensial dalam aplikasi yang memerlukan deteksi cahaya yang cepat, akurat, dan hKalianl. Memahami cara kerjanya membantu kita menghargai peran penting photodioda dalam pengembangan berbagai teknologi modern yang kita nikmati saat ini.
Fungsi Photodioda
Sebelum memahami Cara Kerja Photodioda, nah Photodioda memiliki beragam fungsi yang vital dalam berbagai perangkat elektronik dan aplikasi teknologi. Di antara fungsi-fungsi utamanya adalah:
1. Sistem Otomatis Sensor Cahaya atau Lampu
Photodioda digunakan dalam sistem sensor cahaya otomatis untuk mendeteksi perubahan intensitas cahaya di sekitarnya. Dengan kemampuan ini, perangkat elektronik dapat menyesuaikan kinerjanya secara otomatis, seperti mengatur kecerahan layar atau mengaktifkan lampu ketika tingkat cahaya rendah.
2. Pembuatan Komponen Optocoupler
Photodioda sering diterapkan dalam pembuatan optocoupler, sebuah komponen elektronik yang memungkinkan isolasi galvanik antara dua sirkuit elektronik yang terpisah. Optocoupler menggunakan fotodioda dan komponen optoelektronik lainnya untuk mentransmisikan sinyal optik antar sirkuit tanpa adanya koneksi listrik langsung.
3. Sistem Detektor Api dan Asap
Dalam sistem deteksi kebakaran, photodioda digunakan untuk mendeteksi cahaya atau asap yang dihasilkan oleh api. Ketika cahaya atau partikel asap terdeteksi oleh sensor, photodioda merespons perubahan intensitas cahaya atau partikel tersebut, yang kemudian memicu peringatan atau respons darurat yang sesuai.
4. Perangkat Fotografi
Photodioda memainkan peran krusial dalam perangkat fotografi digital. Mereka digunakan dalam sensor gambar untuk menangkap cahaya dan mengubahnya menjadi sinyal listrik yang dapat disimpan dalam format gambar oleh kamera. Sensor cahaya pada kamera digital umumnya menggunakan rangkaian photodioda yang disusun dalam pola matriks untuk menghasilkan gambar dengan resolusi tinggi dan kualitas yang optimal.
5. Bidang Instrumen Medis
Dalam dunia medis, photodioda digunakan dalam berbagai aplikasi instrumen, seperti sensor deteksi oksigen, pengukuran denyut jantung, dan pengukuran kadar glukosa darah. Penggunaan photodioda dalam perangkat medis ini memungkinkan pengukuran yang akurat dan responsif terhadap sinyal cahaya, yang sangat penting dalam diagnosis dan pemantauan kondisi pasien.
Cara Kerja Photodioda
Cara kerja photodioda melibatkan konversi energi cahaya menjadi arus listrik yang dapat diukur. Berikut adalah langkah-langkah yang terjadi pada photodioda ketika terpapar cahaya:
- Eksitasi Elektron oleh Foton
Saat cahaya mengenai persimpangan PN dalam struktur photodioda, foton membawa energi yang cukup untuk mengeksitasi elektron dalam bahan semikonduktor. Proses ini terjadi jika energi foton yang diterima melebihi energi band gap material, yang biasanya lebih besar dari 1,1 eV. - Pembentukan Pasangan Elektron-Hole
Interaksi foton dengan bahan semikonduktor menyebabkan elektron terlepas dari ikatan kovalen, membentuk pasangan elektron-hole. Elektron yang bebas bermuatan negatif, sementara hole bermuatan positif. - Pergerakan Elektron dan Hole
Medan listrik di dalam persimpangan PN mengarahkan elektron bebas menuju katoda (terminal negatif) dan hole menuju anoda (terminal positif). Medan listrik ini memberikan gaya pada muatan listrik, mendorong mereka bergerak ke terminal yang sesuai. - Penghasilan Arus Listrik
Pergerakan elektron dan hole ke terminal-terminal yang berlawanan menghasilkan aliran arus listrik dalam photodioda. Arus ini dapat diukur dan digunakan untuk berbagai aplikasi, tergantung pada kebutuhan spesifik photodioda tersebut.
Dengan demikian, photodioda memanfaatkan efek fotolistrik dalam bahan semikonduktor untuk menghasilkan sinyal listrik sebagai respons terhadap cahaya yang terdeteksi. Proses ini memungkinkan pengukuran intensitas cahaya, deteksi objek, dan berbagai aplikasi lainnya yang mengKalianlkan konversi cahaya menjadi sinyal listrik yang dapat diproses lebih lanjut.
Penutup
Sebagai penutup, cara kerja photodioda menunjukkan betapa pentingnya teknologi ini dalam berbagai aplikasi yang membutuhkan deteksi cahaya yang akurat dan efisien. Proses konversi energi cahaya menjadi arus listrik yang dapat diukur memungkinkan photodioda untuk berperan sebagai elemen utama dalam berbagai perangkat elektronik, mulai dari sensor cahaya otomatis hingga alat pengukur intensitas cahaya yang canggih. Dengan memanfaatkan efek fotolistrik pada bahan semikonduktor, photodioda tidak hanya dapat mengukur cahaya, tetapi juga mendeteksi perubahan cahaya, mendukung sistem komunikasi optik, hingga digunakan dalam bidang medis untuk pemantauan pasien.
Seiring dengan perkembangan teknologi, pemahaman yang lebih mendalam tentang cara kerja photodioda memungkinkan inovasi yang terus meningkatkan fungsionalitas dan akurasi perangkat yang menggunakannya. Baik dalam aplikasi industri maupun teknologi konsumen, photodioda tetap menjadi komponen penting yang mendukung kemajuan berbagai bidang. Demikianlah ulasan dari bengkeltv.id mengenai Cara Kerja Photodioda, semoga informasi yang telah disampaikan dapat membantu kalian.
