Bengkeltv.id – Panduan Praktis : Cara Cek Tegangan TV (Type) !!. Dalam era teknologi yang terus berkembang pesat, televisi menjadi salah satu perangkat hiburan utama di setiap rumah. Namun, seringkali kita mengalami masalah kualitas gambar yang kurang optimal, dan salah satu faktor yang perlu diperiksa adalah tegangan listrik yang diterima oleh TV. Memastikan tegangan yang sesuai dapat meningkatkan performa TV Kalian dan mencegah kerusakan yang mungkin terjadi.
Dalam artikel ini, kami akan membahas cara cek tegangan TV secara praktis. Dengan langkah-langkah sederhana, Kalian dapat mengetahui apakah tegangan listrik di rumah Kalian memenuhi persyaratan yang diperlukan oleh TV. Simak panduan lengkapnya untuk menjamin pengalaman menonton yang lebih baik dan menjaga daya tahan perangkat elektronik kesayangan Kalian.
Pengertian Televisi/TV
Televisi berasal dari kata dalam bahasa Yunani, yaitu kombinasi dari “tele” yang berarti “jauh” dan “visi” yang berarti “gambar”. Dengan kata lain, televisi merupakan perangkat yang mampu menampilkan visual dalam bentuk gambar dan suara dari jarak yang jauh.
Secara sederhana, televisi, atau yang biasa disingkat sebagai TV, adalah alat audio visual yang tidak hanya berfungsi sebagai media penyiaran informasi, tetapi juga sebagai sarana hiburan. Melalui TV, kita dapat menikmati pengalaman audio visual dengan gambar bergerak, suara, dan warna. Oleh karena itu, televisi dianggap sebagai sarana yang menarik dan sering menjadi pilihan utama untuk mengisi waktu luang.
Fungsi Televisi
Sebelum membahas Cara Cek Tegangan TV, penting untuk mengenali bahwa televisi, sebagai perangkat elektronik, telah menjadi salah satu barang yang sangat populer dan digemari. Hampir setiap rumah di era modern ini memiliki televisi.
Kegiatan menonton televisi menjadi cara yang menyenangkan untuk mengisi waktu luang. Namun, apa sebenarnya peran dan fungsi utama televisi? Berikut adalah penjelasan lengkap mengenai fungsi televisi:
- Media Informasi:
Salah satu peran utama televisi adalah sebagai media penyampaian informasi. Televisi mampu mengolah dan menyajikan informasi dari berbagai penjuru dunia dalam bentuk audio visual. - Media Edukasi:
Televisi juga berfungsi sebagai media pendidikan dengan menyediakan berbagai tayangan yang kaya informasi, edukatif, dan bernilai moral serta pengetahuan. - Media Hiburan:
Fungsi yang paling dikenal adalah sebagai media hiburan. Dengan menyalakan televisi, kita dapat menikmati berbagai acara hiburan yang bervariasi. - Media Kontrol Sosial:
Televisi turut berperan sebagai media pengendalian sosial. Menonton TV memungkinkan kita memahami kehidupan sosial di suatu negara dan membandingkan perbedaan kehidupan sosial antara masyarakat dari berbagai negara. - Media Pengawasan:
Sebagai media pengawasan, televisi memberikan informasi tentang peristiwa yang tidak menyenangkan, seperti wabah penyakit, bencana alam, dan peristiwa serupa kepada masyarakat secara luas.
Dengan pemahaman ini, kita dapat melihat bahwa televisi bukan hanya sekadar alat hiburan, tetapi juga memiliki peran penting dalam menyampaikan informasi, mendidik, dan mengawasi peristiwa di sekitar kita.
Cara Cek Tegangan TV Semua Komponen
Bagi mereka yang ingin melakukan perbaikan sendiri, pemahaman terhadap cara memeriksa tegangan TV pada semua komponen menjadi hal penting. Hal ini sangat membantu dalam menentukan akar masalah sebenarnya pada televisi dan memberikan pemahaman yang cukup untuk melakukan perbaikan dengan tepat. Artikel ini akan membahas langkah-langkah cara memeriksa tegangan TV pada setiap komponen serta memberikan tips praktis untuk melakukan perbaikan dengan efektif.
1. Mengukur Tegangan TV Menggunakan Multitester / Avometer

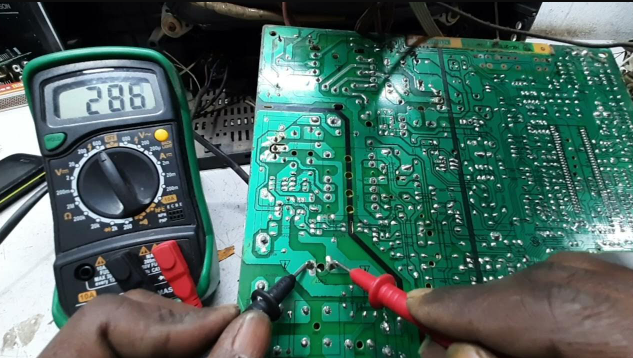

Langkah awal yang perlu dilakukan adalah menghubungkan pena kabel hitam (-) ke jalur ground negatif pada mainboard TV atau mesin TV di sekitar trafo switching bagian sekunder, atau dapat juga diselipkan pada kawat yang melintang pada tabung CRT. Selanjutnya, gunakan pena kabel merah (+) untuk di tempelkan guna mengukur tegangan positif. Ikuti langkah-langkah di bawah ini:
- Pada PCB RGB di belakang tabung, kaki positif (+) elko 250 volt memiliki tegangan sebesar 180 volt.
- Untuk televisi berukuran 14 inci dan 21 inci, tegangan sebesar 110 volt terdapat pada kaki/pin B+ Flyback/FBT yang terletak pada jalur yang menghubungkan ke elko 160 volt.
- Televisi berukuran 25 inci hingga 29 inci memiliki tegangan sebesar 130 volt pada kaki/pin B+ Flyback/FBT yang terletak pada jalur yang menghubungkan ke elko volt.
- Tegangan sebesar 12 volt terdapat pada kaki paling kanan dari IC 7812.
- Pada kaki paling kanan dari IC 7805, terdapat tegangan sebesar 5 volt.
- Kaki Tuner blog memiliki tegangan sebesar 33 volt; pastikan untuk memeriksa apakah terdapat tulisan B+ di dekatnya.
Untuk TV jenis China, disarankan menggunakan bagian ground yang terdapat di bagian mainboard sebagai tempat untuk meletakkan pena kabel hitam tester. Hal ini bertujuan agar hasil pengukuran lebih akurat. Berikut ini adalah skala multitester atau posisi knop yang dianjurkan:
- Gunakan skala 250 DCV untuk mengukur tegangan antara 80 volt hingga 250 volt.
- Gunakan skala 50 DCV untuk mengukur tegangan antara 12 volt hingga 40 volt.
- Gunakan skala 10 DCV untuk mengukur tegangan antara 1 volt hingga 9 volt.
2. Cara Mengukur Tegangan Defleksi Yoke / Konde
Langkah-langkah pengukuran tegangan pada defleksi yoke adalah sebagai berikut:
- Pastikan nilai pada yoke horizontal setara dengan Vcc sebesar 110 volt DC. Untuk tegangan AC, gunakan nilai sekitar 1000 volt dengan pena merah yang dipasang pada output, dan prosedur ini sama seperti penggunaan dB meter.
- Pada yoke vertikal dengan nilai 24 volt DC, periksa IC untuk tegangan sebesar 120 volt AC (gunakan dB meter).
3. Cara Mengukur Tegangan Flyback
Untuk melakukan pengukuran tegangan flyback, Kalian dapat mengikuti langkah-langkah di bawah ini:
- Pada pin flyback / FBT Vcc kolector, tegangan sebesar 110 volt DC, dengan tegangan AC sekitar 1000 volt.
- Pada pin flyback / FBT Vcc filament / heater, tegangan berkisar antara 5 volt hingga 5,5 volt AC.
- Pada pin flyback / FBT tegangan anoda, rentangnya antara 20000 hingga 32000 volt, diukur menggunakan probe HV 40000 volt yang ditambahkan di multitester.
- Tegangan sebesar 1000 volt DC pada pin flyback / FBT dapat diabaikan jika tidak diperlukan.
- Pada pin flyback / FBT, tegangan focus sekitar 600 volt DC.
- Pada pin flyback / FBT, tegangan screen setara atau kurang dari 400 volt DC.
- Beberapa jenis TV khususnya mungkin memiliki tegangan RGB sebesar 180 volt diambil dari kaki / pin out flyback, atau ada juga yang diambil dari power supply TV. Hal yang sama berlaku untuk tegangan vertikal, di mana 24 volt hingga 46 volt dan 12 volt hingga 18 volt bisa diambil dari flyback atau power supply TV.
Oleh karena itu, untuk melakukan pengukuran tegangan pada TV, penting untuk memahami cara kerja TV dan juga mengetahui asal serta letak tegangan yang akan diukur.
Cara Mengukur Tegangan TV
Sambungkan kabel hitam (-) ke ground negatif pada PCB bagian sekunder trafo Switching (untuk TV jenis China) atau selipkan pada kawat tanpa pembungkus pada tabung CRT.
Selanjutnya, kabel merah dihubungkan ke titik-titik berikut:
- Untuk tegangan 180 volt, hubungkan ke kaki positif (+) elko 250 volt pada PCB RGB.
- Untuk tegangan 110 volt / 130 volt, hubungkan ke B+ Flyback/FBT atau kaki positif (+) elko 160 volt.
- Untuk tegangan 12 volt, hubungkan ke kaki paling kanan dari IC 7812.
- Untuk tegangan 5 volt, hubungkan ke kaki paling kanan dari IC 7805.
- Sementara itu, untuk tegangan 33 volt, hubungkan ke B+ pada kaki Tuner blog.
Penutup
Dengan demikian, memahami Cara Cek Tegangan TV merupakan langkah penting dalam menjaga kualitas dan kinerja televisi Kalian. Melalui pemeriksaan tegangan yang tepat pada setiap komponen, Kalian dapat mengidentifikasi potensi masalah dan mengambil langkah-langkah perbaikan yang diperlukan.
Kesadaran terhadap tegangan pada berbagai bagian TV akan membantu Kalian menjaga daya tahan perangkat elektronik ini, sehingga pengalaman menonton Kalian tetap optimal. Semoga panduan dari bengkeltv.id ini bermanfaat bagi Kalian untuk merawat dan memperbaiki TV dengan lebih efisien. Selamat menikmati hiburan yang berkualitas!
