Bengkeltv.id – Panduan Praktis : Cara Cek Dioda Yang Benar untuk Pemula. Dalam dunia elektronika, dioda adalah salah satu komponen kritis yang memiliki peran vital dalam mengatur arus listrik. Namun, seperti halnya komponen elektronika lainnya, dioda juga dapat mengalami kerusakan atau kegagalan. Oleh karena itu, penting bagi para hobiis, mahasiswa teknik, atau bahkan teknisi profesional untuk dapat memahami cara melakukan pemeriksaan dioda dengan benar.
Pada artikel ini, kita akan membahas langkah-langkah praktis dalam melakukan pemeriksaan dioda yang benar. Dari pengenalan dasar tentang apa itu dioda hingga langkah-langkah spesifik yang perlu diikuti, mari kita eksplorasi bersama cara yang tepat untuk memeriksa dioda dan mendeteksi potensi masalah. Dengan pemahaman yang baik, Kalian dapat menghindari kesalahan umum dan memastikan kinerja optimal dari dioda dalam rangkaian elektronika Kalian.
Apa itu Dioda?
Dioda merupakan suatu komponen aktif dua kutub yang umumnya bersifat semikonduktor. Sebagian besar dioda dibuat menggunakan bahan semikonduktor seperti silikon, germanium, atau selenium.
Beberapa dioda terdiri dari elektroda logam di dalam ruang hampa atau dapat diisi dengan gas unsur murni pada tekanan rendah. Dioda memiliki berbagai fungsi, termasuk sebagai penyearah, pembatas sinyal, regulator tegangan, saklar (switch), modulator sinyal, mixer sinyal, demodulator sinyal, dan osilator.
William Henry Eccles memperkenalkan istilah “diode,” yang bermakna dua jalur, pada tahun 1919. Meskipun sebelumnya telah ada dioda kristal (semikonduktor) yang dikembangkan oleh Karl Ferdinand Braun dari Jerman pada tahun 1874, dan dioda termionik pada tahun 1873 yang prinsip kerjanya kemudian dikembangkan oleh Frederic Gutherie.
Simbol dioda mencakup panah dengan garis melintang di ujungnya. Panah tersebut menunjukkan kaki positif (+), sedangkan garis melintang mewakili kaki negatif (-).
Fungsi Dioda
Dioda memiliki berbagai fungsi dalam dunia elektronika, dan peran utamanya melibatkan pengaturan arus listrik. Berikut adalah beberapa fungsi penting dari dioda:
- Sebagai sekering atau juga pengaman.
- Untuk suatu rangkaian clamper, fungsi utamanya adalah memberikan tambahan partikel DC pada sinyal AC.
- Pada penyearah, umumnya digunakan dioda bridge.
- Dalam menjaga stabilitas tegangan pada voltage regulator, dioda zener seringkali diaplikasikan.
- Sebagai indikator, rangkaian biasanya memanfaatkan LED atau Light Emiting Diode.
- Untuk menggKaliankan suatu tegangan, rangkaian khusus dapat diimplementasikan.
- Pada rangkaian clipper, jenisnya membuang tingkatan sinyal yang berada di atas atau di bawah tegangan tertentu.
- Alat sensor cahaya umumnya menggunakan dioda foto.
- Dalam rangkaian VCO atau Voltage Controlled Oscillator, dioda varactor sering digunakan.
- Sebagai alat sensor panas, contohnya dalam amplifier, dioda berperan penting.
Prinsip Cara Kerja Dioda
Sebelum memahami Cara Cek Dioda Yang Benar, perlu diketahui bahwa kebanyakan peralatan elektronika memerlukan sumber arus searah. Hal ini disebabkan oleh fungsi penyearah yang bertugas mengubah arus bolak-balik menjadi arus searah yang benar-benar stabil.
Diketahui bahwa dioda semikonduktor hanya memungkinkan aliran arus dalam satu arah saja, yaitu pada saat dioda tersebut berada dalam kondisi bias maju (forward bias). Pada saat itulah terjadi pertemuan di junction di dalam dioda, di mana daerah semikonduktor tipe-p dan tipe-n bertemu.
Dalam kondisi tersebut, dioda disebut dalam keadaan konduksi atau menghantar, dan memiliki tahanan dalam yang relatif kecil. Namun, ketika dioda diberi arah sebaliknya atau bias mundur (reverse bias), dioda tidak akan berfungsi.
Pada kondisi reverse bias, dioda memiliki tahanan dalam yang tinggi, membuat aliran arus sulit terjadi. Jika dioda silikon ini dialiri arus bolak-balik (AC), maka hanya satu arah yang akan memungkinkan aliran arus. Ini mengakibatkan arus keluaran dioda berupa arus searah (DC).
Sebagai hasilnya, dioda hanya dapat digunakan dalam beberapa aplikasi, seperti penyearah setengah gelombang (Half Wave Rectifier), penyearah gelombang penuh (Full Wave Rectifier), serta dalam rangkaian pemotong (Clipper), rangkaian penjepit (Clamper), dan penggKalian tegangan (Voltage Multiplier).
Cara Cek Dioda Yang Benar
Dioda adalah perangkat elektronika semikonduktor yang hanya mengalirkan arus listrik dalam satu arah saja.
Dalam penggunaannya pada rangkaian elektronika, dioda sering digunakan untuk cliping sinyal, rectifier, dan sistem penggKalian frekuensi.
Dalam penerapannya, dioda biasanya diberi tegangan bias maju dengan menghubungkan terminal anoda dioda ke kutub positif sumber tegangan.
Sebelum melakukan pengukuran dioda, perlu dipastikan posisi masing-masing terminal pada dioda. Kita harus mengetahui posisi terminal anoda dan katoda dioda.
Terminal katoda dioda biasanya ditemukan pada sisi body dioda yang memiliki pita melingkar.
Untuk memeriksa kondisi dioda, warna pita melingkar pada dioda terkadang berbeda-beda untuk setiap jenis dioda.
Dioda biasa atau dioda penyearah biasanya memiliki pita melingkar berwarna putih, sedangkan dioda zener atau dioda sinyal menggunakan pita melingkar berwarna hitam.
Untuk mendapatkan hasil yang akurat, sebaiknya dioda yang akan diuji dilepas dari pcb jika ingin memeriksa kondisi dioda yang ada pada rangkaian tertentu. Berikut beberapa metode Cara Cek Dioda Yang Benar :
A. Cara Cek Dioda Yang Benar Menggunakan Multimeter Digital
Untuk melakukan pengukuran dioda dengan multimeter digital, terdapat dua mode pengukuran yang berbeda yang dapat digunakan:
- Mode pengukuran dioda
- Mode pengukuran Ohm
Pengujian dioda melalui mode pengukuran dioda adalah metode terbaik untuk menilai kondisi dioda.
Dalam mode ini, alat pengukur seperti multimeter akan mengukur tegangan jatuh (breakdown voltage) dioda saat diberi bias maju.
Dioda yang masih berfungsi dengan baik akan mengalirkan arus listrik normal pada bias maju dan mengalami penurunan tegangan.
Di sisi lain, pengujian dioda pada mode pengukuran Ohm dilakukan dengan mengukur besar hambatan dioda pada saat berada dalam bias maju dan bias balik.
Pada bias maju, besar hambatan dioda yang terukur dalam kondisi normal hanya beberapa ratus Ohm.
Namun, ketika diberi bias balik, resistensi dioda akan sangat besar hingga tak terhingga. Umumnya, pada multimeter digital, ini ditunjukkan dengan angka nol.
Berikut adalah cara melakukan pemeriksaan dioda menggunakan dua metode berbeda tersebut:
1. Mode Pengukuran Dioda
- Pastikan Kalian mengetahui letak terminal dioda dengan baik.
- Setel mode multimeter ke mode pengukuran dioda.
- Sambungkan probe merah multimeter ke terminal anoda dioda dan probe hitam ke katoda dioda. Ini adalah kondisi bias maju dioda.
- Perhatikan hasil pengukuran di layar monitor multimeter. Jika tegangan yang ditampilkan berkisar antara 0,6 hingga 0,7, maka dioda dalam kondisi normal. Untuk dioda jenis germanium, hasil pengukuran biasanya mencapai nilai 0,3.
- Selanjutnya, pindahkan probe multimeter ke posisi sebaliknya. Probe merah dihubungkan ke terminal katoda, sementara probe hitam dihubungkan ke anoda. Ini adalah kondisi bias balik.
- Amati hasil pengukuran yang muncul di layar monitor. Dioda yang masih berfungsi normal akan menunjukkan angka 0L atau 1.
2. Mode pengukuran Ohm
Langkah-langkah Pengecekan Dioda Menggunakan Multimeter Digital pada Mode Ohm
Secara prinsip, prosedur cek dioda dengan multimeter digital pada mode Ohm sebenarnya serupa dengan mode pengukuran dioda. Perbedaannya terletak pada penyesuaian knop mode multimeter digital ke mode pengukuran Ohm:
- Tentukan terlebih dahulu letak terminal katoda dan anoda dioda.
- Atur knop pada mode pengukuran Ohm, yang biasanya terletak di bagian tengah multimeter.
- Hubungkan dioda ke multimeter dalam kondisi bias maju. Sambungkan probe merah multimeter ke terminal anoda dioda dan probe hitam ke terminal katoda dioda.
- Perhatikan hasil yang ditampilkan pada layar monitor. Pada kondisi bias maju, nilai resistansi dioda akan sangat rendah, mendekati nol.
- Selanjutnya, hubungkan dioda secara bias balik dengan menukar posisi probe multimeter. Probe merah dihubungkan ke terminal katoda dan probe hitam ke terminal anoda.
- Pada posisi bias balik, resistansi dioda akan sangat tinggi, biasanya ditunjukkan dengan hasil 0L.

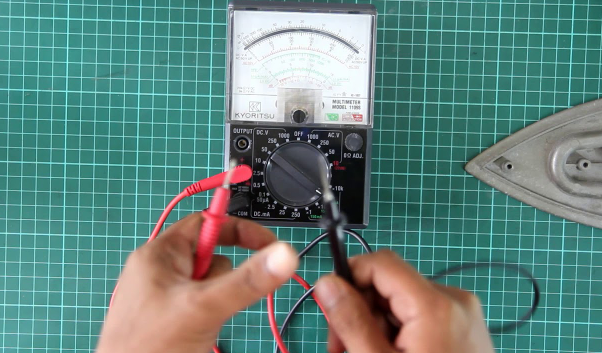

B. Cara Cek Dioda Yang Benar Menggunakan Multimeter Analog
Pada multimeter analog, biasanya tidak tersedia mode pengukuran dioda. Oleh karena itu, kita hanya dapat melakukan pengecekan dioda menggunakan mode pengukuran Ohm. Metode ini serupa dengan saat mengukur dioda menggunakan multimeter digital:
- Atur knop mode ke mode pengukuran Ohm. Kalian dapat memilih skala pengukuran Ohm x100 atau 1K.
- Sambungkan dioda dalam kondisi bias maju dengan cara menghubungkan probe merah multimeter ke terminal anoda dan probe hitam ke katoda dioda.
- Perhatikan pergerakan jarum pada layar.
- Jika jarum bergerak ke kanan dan menunjukkan nilai resistensi tertentu, ini menKaliankan bahwa kondisi dioda masih normal.
- Selanjutnya, balik posisi probe multimeter untuk memberikan bias balik pada dioda.
- Perhatikan pembacaan layar multimeter.
- Saat berada dalam posisi bias balik, dioda akan berperilaku seperti saklar yang terbuka dengan nilai hambatan yang sangat tinggi. Oleh karena itu, jarum tidak akan bergerak ke kanan.
- Jika jarum tetap bergerak ke kanan saat dioda dalam posisi bias balik, ini menunjukkan bahwa dioda telah rusak.
C. Cara Mengukur LED
LED termasuk dalam kategori dioda dan terdiri dari dua jenis semikonduktor yang berbeda. Oleh karena itu, metode pengukuran dioda dapat diterapkan pada LED.
Langkah pertama sebelum mengukur LED adalah mengidentifikasi masing-masing terminal pada LED. Terminal katoda atau positif LED ditKaliani dengan panjang kawat terminal yang lebih besar, sementara terminal anoda memiliki kawat yang lebih pendek.
Berikut adalah cara memeriksa kondisi LED menggunakan multimeter:
- Tentukan posisi masing-masing terminal pada LED.
- Atur knop pada mode pengukuran dioda.
- Hubungkan probe merah multimeter ke terminal anoda LED.
- Hubungkan probe hitam ke terminal katoda.
- Posisi ini adalah kondisi bias maju. Perhatikan pembacaan pada layar monitor.
- Jika LED berada dalam kondisi normal, maka akan menyala. Jika tidak, LED sudah rusak.
D. Cara Mengukur Dioda Zener
Meskipun termasuk dalam jenis dioda, dioda zener memiliki karakteristik yang khusus sehingga metode pengukuran dioda konvensional tidak dapat diterapkan padanya.
Dioda zener memiliki kemampuan untuk menghantarkan tegangan pada kondisi bias balik ketika tegangan tersebut melebihi ambang batas titik breakdown dioda zener.
Oleh karena itu, diperlukan tambahan komponen untuk mendukung proses pengukuran dioda.
Diperlukan resistor pembatas arus sebesar 100 Ohm dan power supply multi voltage sebagai sumber tegangan dioda.
- Rangkailah sirkuit agar dioda zener menerima tegangan bias balik dari power supply.
- Hubungkan resistor secara seri dengan dioda.
- Atur besar tegangan power supply agar melebihi tegangan ambang batas dioda zener. Sebagai contoh, jika zener memiliki spesifikasi tegangan ambang batas sebesar 5.6 V, atur power supply untuk menghasilkan output tegangan sekitar 9 V.
- Atur multimeter pada mode pengukuran tegangan (Voltase).
- Sambungkan probe merah multimeter ke terminal katoda dioda zener dan probe hitam ke terminal anoda dioda.
- Perhatikan hasil pembacaan tegangan pada layar.
- Jika hasil pengukuran sesuai dengan nilai ambang batas tegangan dioda zener yang diukur, contohnya 5.6 V, maka dioda zener dalam keadaan normal.
Penutup
Dalam menjaga kelancaran kinerja perangkat elektronik, penting untuk memastikan bahwa komponen-komponen seperti dioda berfungsi dengan baik. Melalui artikel ini, kita telah membahas secara mendalam tentang cara mengecek dioda dengan benar. Dengan mengikuti langkah-langkah yang telah diuraikan, diharapkan pembaca dapat dengan mudah melakukan pengecekan dioda pada berbagai perangkat elektronik.
Proses pemeriksaan dioda yang tepat tidak hanya akan membantu mendeteksi masalah pada perangkat, tetapi juga memastikan kinerja yang optimal. Jangan lupa untuk selalu menggunakan alat yang sesuai dan mengikuti petunjuk dengan cermat. Dengan demikian, kita dapat meminimalkan risiko kerusakan lebih lanjut dan memperpanjang umur perangkat elektronik.
Ingatlah bahwa pengecekan dioda sebaiknya dilakukan secara berkala untuk mencegah kerusakan yang tidak terduga. Dengan mengetahui cara cek dioda yang benar, kita dapat lebih proaktif dalam merawat perangkat elektronik kita. Semoga informasi ini bermanfaat dan dapat meningkatkan pemahaman pembaca tentang pentingnya menjaga kualitas komponen elektronik dalam kehidupan sehari-hari. Semoga informasi dari bengkeltv.id mengenai Cara Cek Dioda Yang Benar ini bermanfaat untuk Kalian.
