Bengkeltv.id – Bagian Bagian Mesin Frais : Pengertian dan Fungsinya Secara Lengkap. Mesin frais telah menjadi tulang punggung industri manufaktur, memainkan peran krusial dalam pembentukan berbagai komponen presisi. Dalam dunia perkakas, pemahaman mendalam tentang bagian-bagian mesin frais menjadi kunci untuk menguasai proses produksi dengan efisiensi maksimal.
Dalam artikel ini, kita akan menyelusuri setiap Bagian Bagian Mesin Frais, membongkar keunikan dan fungsi masing-masing elemen. Dari spindle yang menggerakkan alat potong hingga meja kerja yang menjadi lKaliansan material, setiap komponen memiliki peran khusus dalam menciptakan produk berkualitas tinggi.
Mari kita menjelajahi dunia mesin frais lebih dalam, memahami bagaimana setiap bagian saling berinteraksi dan memberikan kontribusi pada hasil akhir yang presisi dan efisien.
Pengertian Mesin Frais
Mesin frais merupakan peralatan pemotong yang beroperasi dengan menggunakan sistem Computer Numerical Control (CNC) untuk melakukan pemotongan material secara akurat. Prinsip kerja mesin frais dalam proses pemotongan melibatkan penggunaan alat potong (milling cutter) yang berputar tegak lurus pada sumbunya.
Sebagai mesin perkakas, mesin frais mengKalianlkan gerakan utama berupa putaran alat potong. Keunggulan utamanya terletak pada otomatisasi putaran alat potong, yang mempermudah proses pemotongan benda kerja.
Selain fungsi pemotongan, mesin frais juga mampu membentuk benda kerja sesuai dengan pola yang diinginkan oleh pengguna. Keberagaman fungsi ini membuat mesin frais menjadi alat yang sangat fleksibel dalam industri perkakas.
Dengan struktur bagian yang komprehensif, mesin frais memiliki prinsip kerja yang cukup kompleks. Proses ini melibatkan rotasi poros dengan menggunakan alat potong yang disebut pisau frais, yang bertanggung jawab dalam memotong benda kerja yang sedang diproduksi.
Operator memiliki kemampuan untuk mengatur gerakan pisau frais tersebut, sehingga benda kerja dapat dibentuk sesuai dengan model yang diinginkan oleh konsumen atau pemesan. Melalui integrasi teknologi CNC, mesin frais menjadi solusi efisien untuk mencapai presisi dan fleksibilitas dalam proses produksi.

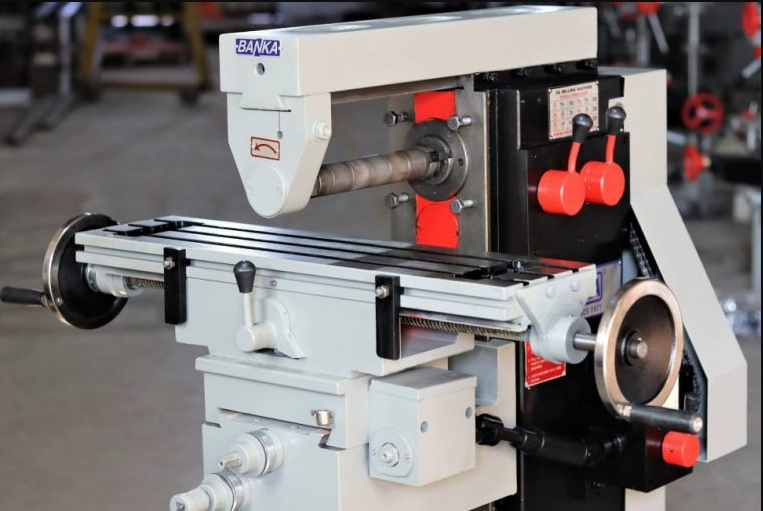

Bagian-Bagian Mesin Milling Dan Fungsinya
Dalam mengoperasikan mesin milling, ada beberapa bagian utama yang perlu dipahami. Bagian-bagian tersebut meliputi:
1. Base atau Alas Mesin
Base atau alas pada mesin frais adalah komponen yang terletak di bagian paling bawah. Fungsinya memiliki peranan sangat vital, yakni sebagai fondasi kokoh yang menopang seluruh mesin frais dan sebagai tempat aliran coolant, cairan pendingin. Alas mesin ini bertanggung jawab menanggung seluruh beban mesin frais, sehingga konstruksinya harus dibuat dari bahan yang memiliki kekuatan tinggi dan melalui proses khusus agar mampu menahan tekanan tinggi.
Bahan yang umumnya dipilih untuk pembuatan bagian alas mesin adalah besi cor. Keunggulan besi cor terletak pada kekuatannya yang dapat menopang bobot mesin dan meredam getaran yang terjadi selama proses pemotongan. Selain itu, besi cor juga memiliki ketahanan terhadap korosi yang mungkin timbul akibat kontak dengan coolant yang sering digunakan dalam proses frais.
2. Badan Mesin atau Kolom Mesin
Bagian berikutnya yang tak kalah krusial adalah kolom pada mesin frais. Fungsinya memiliki keragaman yang signifikan, berperan sebagai penopang untuk berbagai komponen mesin, seperti tuas, spindle, motor penggerak, dan komponen lainnya. Kolom mesin juga memiliki peran kunci dalam memfasilitasi gerakan naik dan turun pada bagian lutut, yang memungkinkan meja dan sadel mesin untuk bergerak vertikal.
Posisi kolom mesin harus tetap tegak dan kokoh untuk menjaga stabilitas mesin saat beroperasi. Selain itu, kolom mesin juga berfungsi sebagai tempat dudukan dan patokan bagi komponen-komponen mesin lainnya, serta menjadi tempat roda gigi yang memiliki peran vital dalam mengatur pergerakan mesin frais.
Dengan memiliki alas mesin yang kuat dan kolom mesin yang kokoh, mesin frais dapat beroperasi dengan stabil dan mampu melakukan pemotongan dengan presisi tinggi, menghasilkan produk akhir yang berkualitas. Kolom mesin menjadi pilar penting dalam memastikan keseluruhan sistem berjalan dengan efisien, menjadikannya komponen integral dalam mencapai hasil produksi yang memuaskan.
3. Knee atau Lutut
Knee atau lutut adalah komponen dengan dua alur yang saling tegak lurus. Salah satu alur ini dihubungkan dengan sadel, sementara alur lainnya terkait dengan bagian kolom mesin. Lutut mesin frais umumnya terbuat dari besi cor dan memiliki kemampuan untuk bergerak secara vertikal. Di dalam komponen ini, terdapat sejumlah roda gigi yang berperan krusial dalam mengatur gerakan secara otomatis.
Lutut dapat melakukan gerakan otomatis, seperti pergerakan mundur, maju, ke kiri, atau ke kanan. Selain itu, bagian lutut ini dapat dikunci ke bagian kolom mesin untuk meningkatkan stabilitas selama proses pengefraisan berlangsung. Hal ini memberikan fleksibilitas kepada operator untuk mengatur ketinggian alat potong dengan presisi, sesuai dengan kebutuhan pekerjaan. Dengan desain yang efisien, komponen lutut menjadi elemen yang kritis dalam memastikan kontrol yang akurat selama proses pengerjaan material.
4. Dudukan Meja atau Sadel
Dudukan meja atau sadel merupakan komponen yang terletak di antara meja mesin dan lutut pada mesin frais. Bentuknya umumnya berupa persegi dan juga terbuat dari besi cor. Komponen ini memiliki alur yang sesuai dengan lutut, memungkinkan gerakan maju dan mundur menuju bagian kolom mesin.
Sadel dapat digerakkan ke arah kolom mesin dan kemudian dikunci ke bagian lutut ketika diperlukan. Fitur ini sangat krusial karena memungkinkan pengaturan posisi meja secara akurat sesuai dengan tugas yang akan dilaksanakan. Dengan demikian, dudukan meja atau sadel berperan penting dalam mencapai tingkat presisi yang tinggi saat melakukan proses pemotongan material selama mesin frais beroperasi.
5. Table atau Meja Mesin
Meja mesin, juga terbuat dari besi cor, terletak di bagian atas sadel mesin. Komponen ini memiliki fungsi utama untuk menjepit benda kerja selama proses pengefraisan. Meja ini memiliki kemampuan untuk dikunci ke bagian sadel, sehingga selama proses pengefraisan, meja tetap stabil tanpa getaran atau pergeseran yang dapat memengaruhi presisi pemotongan.
Dalam memulai proses pengefraisan, berbagai peralatan seperti pisau frais dan benda kerja akan dipasang dan dijepit pada meja. Meja mesin ini sering dilengkapi dengan berbagai alat bantu pengaturan untuk memastikan bahwa benda kerja ditempatkan dengan akurat dan sesuai dengan kebutuhan selama proses frais berlangsung.
6. Arm atau Lengan
Arm atau lengan adalah komponen yang terletak di bagian atas dari kolom mesin frais, baik yang bersifat horizontal maupun universal. Di bagian bawahnya, terdapat alur yang ujungnya terhubung dengan bagian mesin paling atas. Ujung lain dari arm berfungsi sebagai tempat pendukung untuk arbor, yang merupakan bagian yang memegang alat potong.
Komponen ini dapat dilepas dan dikunci sesuai kebutuhan, memungkinkan operator untuk mengatur posisi arm agar sesuai dengan jenis pekerjaan yang akan dilakukan. Arm atau lengan juga memainkan peran penting dalam mengarahkan alat potong ke benda kerja dengan presisi selama proses frais berlangsung.
7. Spindle
Spindle merupakan salah satu komponen yang sangat krusial dalam mesin frais. Fungsi utama dari spindle adalah sebagai tempat untuk memegang alat potong dalam mesin frais versi vertikal. Spindle ini memiliki peran sentral dalam proses pengefraisan, karena di situlah alat potong yang digunakan ditempatkan dan dipegang dengan kuat.
Tidak hanya itu, spindle juga berfungsi sebagai tempat untuk arbor, terutama pada mesin frais versi horisontal. Ketika proses pengefraisan berlangsung, mesin akan menggerakkan bagian ini, memungkinkan alat potong untuk berputar sesuai kebutuhan agar dapat menghilangkan material dari benda kerja.
8. Arbor
Arbor adalah komponen mekanis yang memegang peran kunci dalam operasi mesin frais. Fungsi utama dari arbor adalah sebagai perpanjangan dari spindle, terutama pada mesin frais versi horisontal. Arbor berperan penting dalam menyimpan dan memegang pisau frais atau alat potong, memungkinkan mereka berputar sesuai arah pemakanan yang diperlukan selama proses pengefraisan.
Selain itu, arbor juga berfungsi sebagai penghubung antara spindle dan alat potong dengan keamanan dan presisi. Ini merupakan komponen yang sangat krusial untuk memastikan bahwa alat potong dapat beroperasi dengan efisiensi dan akurasi yang dibutuhkan dalam membentuk benda kerja. Arbor dapat diganti dengan berbagai ukuran dan jenis sesuai dengan tipe pemotongan yang akan dilakukan, menjadikannya sebagai bagian yang sangat fleksibel dan vital dalam mesin frais.
9. Pisau Frais
Pisau frais merupakan alat potong yang memegang peran sentral dalam proses pengefraisan. Fungsi utama dari pisau frais adalah untuk memotong benda kerja dengan presisi selama proses pengefraisan berlangsung. Jenis pisau frais ini sangat beragam, dan mereka dapat digunakan dalam berbagai bentuk tergantung pada jenis pekerjaan yang akan dilakukan.
Kemampuan beragam pisau frais memungkinkan operator mesin frais untuk lebih efektif dalam memproduksi atau membentuk berbagai benda kerja. Pisau frais ini dapat dipilih berdasarkan jenis material yang akan dipotong, bentuk pemotongan yang diinginkan, dan kecepatan pemotongan yang dibutuhkan. Oleh karena itu, pemilihan pisau frais yang tepat menjadi sangat penting dalam mencapai hasil yang akurat dan berkualitas selama proses pengefraisan.
10. Pendukung Arbor
Pendukung arbor adalah komponen yang memiliki peran penting dalam menjaga stabilitas gerakan arbor. Alur yang dimiliki oleh pendukung arbor ini dipasangkan dengan bagian lengan mesin, sementara lubang yang ada di bagian ini cocok dengan bagian arbor. Fungsi utama dari pendukung arbor adalah untuk memberikan dukungan dan memastikan bahwa gerakan arbor berlangsung dengan stabil.
Dengan pendukung arbor yang kuat dan tepat, mesin frais dapat menjalankan proses pemotongan dengan presisi yang tinggi. Ini memastikan bahwa alat potong, seperti pisau frais, dapat beroperasi dengan aman dan efisien, sehingga menghasilkan hasil akhir yang berkualitas dalam proses pengefraisan. Stabilitas gerakan arbor sangat penting dalam menjaga presisi dan keamanan saat menggunakan mesin frais.
11. Milling Head
Milling head adalah komponen yang memiliki posisi di bagian atas dari mesin frais, khususnya pada mesin frais versi vertikal. Komponen ini memiliki peran yang sangat penting dalam proses pengefraisan. Milling head terdiri dari beberapa bagian kunci, termasuk motor penggerak, spindle (poros putar), serta mekanisme pengendali lainnya.
Motor penggerak pada milling head memasok daya yang diperlukan untuk menggerakkan spindle dan alat potong. Spindle ini adalah bagian di mana alat potong dipasang, dan pergerakan spindle secara vertikal memungkinkan operator untuk mengatur kedalaman pemotongan. Mekanisme pengendali lainnya pada milling head berfungsi untuk mengatur kecepatan spindle dan arah pergerakan alat potong selama proses pengefraisan.
Milling head memiliki peran utama dalam menghasilkan pemotongan yang presisi dan berkualitas dalam mesin frais. Operator dapat mengatur berbagai parameter pada milling head sesuai dengan jenis pekerjaan yang sedang dilakukan, sehingga memungkinkan mesin frais untuk menghasilkan produk akhir yang sesuai dengan spesifikasi yang diinginkan.
12. Ram
Ram adalah sebuah lengan pada mesin frais versi vertikal yang memiliki bentuk menjorok. Salah satu ujung ram ini dihubungkan secara langsung dengan bagian kolom mesin, sementara ujung lainnya dihubungkan dengan milling head. Fungsinya adalah untuk mendukung dan mengarahkan pergerakan milling head.
Ram memainkan peran penting dalam memungkinkan pergerakan vertikal dari milling head, yang diperlukan untuk mengatur kedalaman pemotongan pada benda kerja. Dengan pengaturan yang tepat pada ram, operator dapat mengatur posisi milling head sesuai dengan kebutuhan pekerjaan. Ini memastikan bahwa mesin frais dapat melakukan pemotongan dengan akurat dan efisien pada berbagai jenis benda kerja.
13. Motor Penggerak
Motor penggerak adalah salah satu komponen utama dalam mesin frais. Fungsinya yang sangat krusial adalah mengubah energi listrik menjadi energi mekanik. Motor penggerak inilah yang memberikan tenaga pada mesin frais sehingga mesin dapat bergerak dan melakukan pemotongan pada benda kerja.
Motor penggerak memiliki peran penting dalam menggerakkan berbagai komponen mesin, seperti spindle, meja, atau dudukan meja. Motor ini juga mengendalikan kecepatan putaran spindle, yang mempengaruhi kecepatan pemotongan dan akurasi hasil kerja. Oleh karena itu, pemilihan motor penggerak yang tepat dan pengaturan yang sesuai sangat penting untuk menjalankan mesin frais dengan efisien dan akurat.
14. Handle
Handle adalah bagian pada mesin frais yang dirancang khusus untuk menggerakkan komponen meja mesin dengan cara manual. Bagian ini biasanya ada pada mesin frais versi horisontal dan vertikal. Handle ini dapat digunakan oleh operator untuk mengatur pergerakan meja mesin, baik itu maju, mundur, ke kiri, atau ke kanan.
Handle memungkinkan operator untuk melakukan penyesuaian dengan cepat selama proses pengefraisan, terutama saat memposisikan benda kerja atau mengatur alat potong. Handle ini juga merupakan fitur yang mempermudah penggunaan mesin frais, karena operator dapat melakukan penyesuaian kecil dengan cepat dan presisi sesuai dengan kebutuhan pekerjaan. Dengan adanya handle, operator dapat mengontrol pergerakan meja mesin dengan mudah, sehingga menjadikan proses pengefraisan lebih efisien dan akurat.
15. Emergency Stop (Tombol Darurat)
Tombol darurat adalah salah satu komponen yang sangat penting dalam keselamatan mesin frais. Tombol ini dirancang khusus untuk menghentikan mesin dengan segera dalam situasi darurat. Tombol ini dapat digunakan ketika terjadi kondisi yang mengancam, seperti ketika penyayatan pada benda kerja terlalu tebal atau saat terjadi kecelakaan kerja.
Saat tombol darurat ditekan, semua operasi mesin akan dihentikan secara instan, menghentikan pergerakan mesin dan alat potong dengan segera. Ini adalah langkah penting untuk menghindari cedera serius atau kerusakan pada mesin. Tombol darurat biasanya mudah diakses oleh operator mesin dan harus selalu dalam kondisi baik dan berfungsi dengan baik untuk menjaga keamanan di tempat kerja.
16. Lampu Penerangan
Lampu penerangan adalah komponen yang memberikan cahaya tambahan pada mesin frais. Seperti lampu pada umumnya, lampu penerangan ini berfungsi untuk menerangi area kerja sehingga operator bisa melihat dengan lebih jelas saat melakukan proses pengefraisan.
Pencahayaan yang baik sangat penting dalam proses pengefraisan karena membantu operator melihat detail-detail kecil pada benda kerja dan alat potong. Hal ini tidak hanya meningkatkan akurasi pekerjaan, tetapi juga meningkatkan keselamatan kerja dengan mengurangi risiko kesalahan yang dapat terjadi akibat kurangnya pencahayaan.
Memahami berbagai bagian mesin frais beserta fungsinya adalah langkah penting untuk operator agar lebih siap dalam mengoperasikan alat ini. Dengan pemahaman yang baik tentang fungsi-fungsi ini, operator dapat bekerja dengan lebih efisien dan aman selama proses pengefraisan.
Penutup
Dengan demikian, kita telah menjelajahi secara mendalam berbagai bagian mesin frais yang memiliki peran krusial dalam dunia manufaktur dan perkakas. Dari alas mesin yang kokoh hingga spindle dan pisau frais yang menjadi ujung tombak pemotongan, setiap komponen memiliki fungsi dan peran masing-masing dalam menciptakan produk berkualitas tinggi.
Pentingnya pemahaman terhadap bagian-bagian mesin frais ini tidak hanya menjadi kunci untuk mengoperasikan mesin dengan efisien, tetapi juga untuk mencapai presisi tinggi dalam proses pengefraisan. Dengan teknologi yang terus berkembang, keahlian dalam memahami dan mengelola setiap bagian mesin frais akan terus menjadi aset berharga dalam menghadapi tuntutan industri yang semakin kompleks.
Dalam merangkai harmoni antara spindle yang berputar, meja yang stabil, hingga pisau frais yang presisi, mesin frais menjadi alat yang tak tergantikan dalam membentuk material menjadi karya berkualitas tinggi. Dengan demikian, mari terus mengasah pengetahuan dan keterampilan dalam menjelajahi dunia Bagian-Bagian Mesin Frais, sebagai lKaliansan untuk mencapai hasil produksi yang unggul dan inovatif. Demikian ulasan dari bengkeltv.id mengenai Bagian Bagian Mesin Frais. Semoga bermanfaat untuk Kalian.
