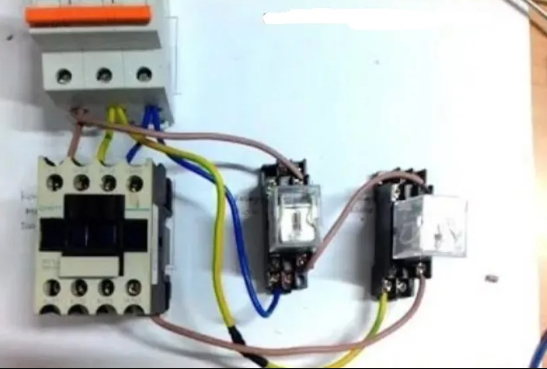

Bengkeltv.id – Memahami Arti Warna Kabel Listrik 3 Phase : Panduan Lengkap. Listrik 3 phase, yang juga dikenal sebagai tenaga tiga fase, merupakan sistem yang umum digunakan dalam distribusi listrik di berbagai sektor, mulai dari industri hingga rumah tangga. Di dalam sistem ini, tiga buah arus listrik AC yang sebanding digunakan, dan arus-arus ini saling terpisah sejauh 120 derajat secara fasa. Hal ini memungkinkan pasokan listrik yang lebih stabil dan efisien, namun juga membawa tingkat kompleksitas yang lebih tinggi, terutama ketika datang ke pemasangan dan perawatannya.
Salah satu aspek penting dalam sistem listrik 3 phase adalah pengenalan dan pemahaman terhadap warna kabel listrik yang digunakan. Warna-warna ini bukan sekedar estetika, melainkan memiliki fungsi yang sangat krusial: memberikan informasi mengenai fungsi dan identifikasi dari masing-masing kabel. Tanpa pemahaman yang tepat tentang arti dari warna-warna kabel ini, risiko kecelakaan dan kesalahan dalam pemasangan menjadi sangat tinggi.
Dalam artikel ini, kita akan menjelajahi lebih dalam tentang arti warna kabel listrik 3 phase. Dari R, S, T, hingga N dan PE, kita akan membahas fungsi dan peran masing-masing kabel, serta stKalianr warna yang umumnya digunakan di berbagai negara. Tujuannya adalah untuk memberikan panduan yang jelas dan mudah dimengerti, sehingga Kalian dapat bekerja dengan sistem listrik 3 phase dengan aman dan efisien.
Pengertian Listrik 3 Phase
Listrik 3 Fase merupakan sebuah sistem kelistrikan yang menggunakan tiga kabel fase (R, S, T) dan satu kabel netral (N), yang umumnya juga dikenal sebagai kawat tanah. Dalam terminologi teknis, Listrik 3 Fase adalah sistem yang terdiri dari tiga kawat yang masing-masing membawa tegangan listrik dan satu kawat netral sebagai penyeimbang. Secara umum, sistem ini memiliki tegangan sebesar 380 volt, yang menjadikannya pilihan utama bagi operasional industri atau pabrik.
Listrik 3 fasa beroperasi pada prinsip arus bolak-balik (AC), dengan tiga kawat penghantar yang digunakan. Meskipun setiap fase dalam sistem ini memiliki tegangan yang sama, mereka berbeda dalam hal sudut gelombangnya, yang selalu terpisah sejauh 120 derajat satu sama lain.
Dalam konteks sistem 3 fase ini, dikenal dua jenis tegangan listrik, yaitu:
- Tegangan Antar Fase (Vpp): Ini merujuk pada tegangan antara dua kawat fase berbeda, dan kadang-kadang juga disebut sebagai tegangan dari garis ke garis.
- Tegangan Fase ke Netral (Vpn): Ini adalah tegangan yang diukur antara salah satu kawat fase dan kawat netral, atau sering juga disebut sebagai tegangan dari garis ke netral.
Kegunaan Listrik 3 Fasa
Setiap tipe instalasi listrik memiliki karakteristik tegangan yang berbeda, yang secara langsung berkaitan dengan fungsinya dalam penerapan sehari-hari.
- Instalasi listrik 1 fase, yang umumnya memiliki tegangan berkisar antara 220-240 volt, adalah pilihan yang sering dijumpai di lingkungan perumahan, kantor, restoran, serta berbagai bangunan dengan skala kecil hingga menengah. Ini disebabkan karena tegangan ini sudah cukup untuk memenuhi kebutuhan sehari-hari, seperti penerangan dan pengoperasian alat elektronik.
- Sementara itu, listrik 3 fase, yang memiliki tegangan lebih tinggi yaitu sekitar 380 volt, lebih sering dipilih untuk aplikasi yang membutuhkan pasokan energi yang lebih besar. Contohnya adalah pada pabrik, industri, hotel, jalan raya, dan infrastruktur lainnya yang memiliki kebutuhan energi yang lebih masif.
- Sebagai ilustrasi, kabel-kabel milik PLN yang terentang di sepanjang jalan raya umumnya merupakan kabel listrik 3 fase. Ini dikarenakan kebutuhan untuk mendistribusikan listrik secara efisien ke berbagai lokasi.
Namun, ketika distribusi listrik tersebut masuk ke area perumahan, biasanya yang digunakan adalah listrik 1 fase. Hal ini karena kebutuhan daya listrik di setiap rumah umumnya tidak sebesar yang diperlukan oleh sebuah industri atau pabrik. Dengan kata lain, listrik 1 fase lebih cocok dan efisien untuk kebutuhan rumah tangga, seperti untuk penerangan, perangkat elektronik, dan peralatan dapur yang digunakan sehari-hari.
Arti Warna Kabel Listrik 3 Phase
Fungsi dari variasi warna pada kabel ini adalah untuk membedakan antara kabel fase R, S, dan T dengan kabel netral dan ground dalam setiap kabel.
Tentunya, pemilihan warna untuk kabel ini harus sesuai dengan aturan yang telah ditetapkan dan terdapat dalam Persyaratan Umum Instalasi Listrik 2011 (PUIL 2011), yang hingga kini masih menjadi acuan yang berlaku.
1. Warna Kabel Listrik StKalianr Menurut PUIL 2011
| ENIS PENGHANTAR | LABEL | WARNA |
|---|---|---|
| Kabel Phase 1 | R / L1 | Hitam (Black) |
| Kabel Phase 2 | S / L2 | Coklat (Brown) |
| Kabel Phase 3 | T / L3 | Abu (Gray) |
| Kabel Netral/ Kabel badan | N | Biru (Blue) |
| Kabel Ground/ Arde | PE | Loreng Kuning-Hijau |
Namun, pada instalasi kabel yang lebih lama, Kalian mungkin akan menjumpai warna kabel yang berbeda. Ini terjadi karena dalam PUIL 2000, terdapat ketentuan warna kabel yang berbeda, yaitu:
2. Warna Kabel Listrik StKalianr Menurut PUIL 2000
| JENIS PENGHANTAR | LABEL | WARNA |
|---|---|---|
| Kabel Phase 1 | R / L1 | Merah (red) |
| Kabel Phase 2 | S / L2 | Kuning (yellow) |
| Kabel Phase 3 | T / L3 | Hitam (black) |
| Kabel Netral/ Kabel badan | N | Biru (Blue) |
| Kabel Ground/ Arde | PE | Loreng Kuning-Hijau |
Tabel tersebut menunjukkan bahwa warna kabel netral dan ground tetap sama antara ketentuan PUIL 2000 dan PUIL 2011. Sebaiknya, instalasi listrik sudah mengadopsi penentuan warna kabel sesuai dengan PUIL 2011 untuk memenuhi stKalianr yang berlaku saat ini.
Akan tetapi, penerapan ini terkadang menjadi tantangan di lapangan. Salah satu penyebabnya adalah masih adanya produsen kabel yang menghasilkan kabel sesuai dengan warna yang ditentukan dalam PUIL 2000.
Fungsi Warna Kabel Listrik Pada Kelistrikan
National Electrical Code® (NEC) merupakan stKalianr yang pertama kali merumuskan peraturan referensi untuk penggunaan warna kabel sejak tahun 1928. StKalianr ini masih berlaku dan sangat dihormati di industri elektrik hingga saat ini.
Dalam konteks ini, NEC memegang peranan yang sangat penting karena mengatur bagaimana kita mengidentifikasi dan mengelola kabel listrik, serta menjadi panduan yang sangat berharga dalam proses instalasi dan pemecahan masalah yang terkait.
Di Indonesia, peraturan tentang penggunaan kabel listrik diatur dalam PUIL (Peraturan Umum Instalasi Listrik). Edisi yang saat ini berlaku adalah edisi tahun 2011, yang ditetapkan oleh Badan StKalianrisasi Nasional Indonesia.
Terdapat beberapa alasan utama mengapa warna kabel listrik, baik untuk sistem satu fase (1 phase) maupun tiga fase (3 phase), diatur dan dipandu oleh stKalianr tertentu.
Setelah memahami arti warna kabel listrik 3 phase, beberapa alasan utama tersebut adalah:
- Membantu dalam proses identifikasi dan pelacakan kabel
Menggunakan kabel berwarna yang berbeda-beda dapat mempermudah proses pelacakan dan identifikasi kabel selama proses instalasi atau saat menangani masalah. - Meminimalkan kesalahan dalam instalasi
Warna kabel dapat membantu insinyur dan teknisi untuk memberikan instruksi yang lebih jelas kepada pemasang, sehingga dapat meminimalkan kesalahan yang mungkin terjadi selama proses instalasi.
Namun, penting untuk diingat bahwa penggunaan warna kabel listrik ini bisa berbeda di tiap negara. Misalnya, stKalianr IEC (International Electro technical Committee) digunakan di banyak negara Eropa, sementara NEC digunakan di Amerika Serikat.
Memahami dan mengetahui makna dari warna-warna pada kabel listrik 3 fase ini sangat krusial untuk menghindari kerugian dan kecelakaan saat proses instalasi.
Hal ini juga memudahkan dalam melaksanakan perawatan dan pemeliharaan sistem listrik. Selain itu, pemahaman ini juga sangat kritikal untuk memastikan keselamatan kerja bagi semua pihak yang terlibat dalam proses instalasi dan pemeliharaan sistem listrik.
Manfaat Penggunaan Listrik 3 Fasa
Setelah mengerti dan memahami Arti Warna Kabel Listrik 3 Phase, s berikut ini adalah beberapa manfaat dari penggunaan listrik 3 fasa, antara lain:
1. Menyediakan Daya Listrik yang Besar
Listrik 3 fasa mampu menyediakan daya listrik yang sangat besar, yang dibutuhkan oleh pabrik, industri, dan hotel. Sistem ini cocok untuk menggerakkan motor-motor yang memerlukan daya besar. Namun, pada penggunaan akhir, biasanya hanya satu dari tiga fase yang digunakan untuk mengoperasikan peralatan.
2. Efisiensi Kabel
Tegangan yang lebih tinggi pada listrik 3 fasa menghasilkan arus yang lebih rendah untuk daya yang sama. Hal ini memungkinkan penggunaan kabel dengan ukuran yang lebih kecil dibandingkan dengan listrik 1 fasa. Ukuran kabel tergantung pada besarnya arus listrik, sehingga dengan listrik 3 fasa, biaya dan ruang instalasi kabel bisa dihemat.
3. Stabilitas dan Kinerja yang Lebih Baik
Listrik 3 fasa cenderung lebih stabil dibandingkan dengan listrik 1 fasa. Dalam distribusi daya, pembagian beban secara merata antara ketiga fase membantu mengurangi ketidakseimbangan beban dan meningkatkan kualitas daya. Hal ini penting untuk menjaga kinerja yang baik pada sistem listrik dan menghindari potensi gangguan atau kerusakan pada peralatan.
4. Penghematan Energi
Penggunaan listrik 3 fasa juga dapat berkontribusi pada penghematan energi. Pada motor-motor yang menggunakan listrik 3 fasa, efisiensi konversi energi biasanya lebih tinggi dibandingkan dengan motor-motor pada sistem listrik 1 fasa. Hal ini dapat mengurangi konsumsi energi secara keseluruhan dan membantu efisiensi operasional.
5. Kemampuan Mengatasi Beban Tidak Seimbang
Dalam sistem listrik 3 fasa, terdapat kemampuan untuk mengatasi beban yang tidak seimbang dengan cara memindahkan beban ke fase-fase yang sedang kurang beban. Hal ini memungkinkan distribusi daya yang lebih baik dan meningkatkan efisiensi penggunaan energi.
Penutup
Demikianlah ulasan dari bengkeltv.id mengenai arti warna kabel listrik 3 phase dalam instalasi listrik. Pengetahuan ini tidak hanya membantu para profesional dalam bidang kelistrikan, tetapi juga penting bagi siapa saja yang berinteraksi dengan sistem listrik. Memahami kode warna kabel 3 phase memungkinkan kita untuk mengidentifikasi dengan jelas fungsi dari masing-masing kabel, yang secara signifikan dapat mengurangi risiko kecelakaan listrik.
Kode warna pada kabel listrik 3 phase telah distKalianrkan untuk memudahkan identifikasi dan pemasangan yang benar. Biasanya, warna kabel untuk fase R adalah merah, untuk fase S adalah hitam atau kuning, dan untuk fase T adalah biru. Kabel netral biasanya berwarna putih atau abu-abu, dan kabel grounding berwarna hijau atau hijau-kuning.
Dengan mengetahui arti dari masing-masing warna ini, kita bisa bekerja dengan lebih aman dan efisien. Kita juga akan lebih mudah dalam mendeteksi jika ada masalah pada sistem, sehingga dapat segera mengambil tindakan yang diperlukan untuk memperbaikinya. Selalu ingat untuk berkonsultasi dengan tenaga profesional ketika berhadapan dengan instalasi listrik dan pastikan selalu mematuhi stKalianr dan regulasi yang berlaku.
