Bengkeltv.id – Apa Itu Undercarriage? Pengertian dan Fungsinya. Seiring berkembangnya teknologi dan industri otomotif, muncul berbagai istilah dan komponen yang mungkin belum familiar bagi sebagian besar pengguna kendaraan. Salah satu istilah yang sering kali mengundang rasa penasaran adalah “Undercarriage”. Apa sebenarnya yang dimaksud dengan undercarriage? Mengapa komponen ini begitu penting dalam menjaga kinerja kendaraan?
Undercarriage merujuk pada keseluruhan sistem dan komponen yang terletak di bawah kendaraan. Meskipun secara fisik tersembunyi, namun peran undercarriage sangat vital dalam menjamin stabilitas, keamanan, dan kinerja optimal kendaraan. Artikel ini akan membongkar misteri seputar undercarriage, mengulas fungsi, komponen-komponen kunci, serta pentingnya perawatan untuk menjaga daya tahan kendaraan Kalian.
Dalam perjalanan ini, kita akan menjelajahi bagian-bagian utama yang membentuk undercarriage, mulai dari suspensi hingga sistem pengereman. Pengetahuan mendalam tentang undercarriage tidak hanya akan meningkatkan pemahaman Kalian sebagai pengguna kendaraan, tetapi juga membantu Kalian dalam merawatnya dengan baik agar tetap berkinerja optimal.
Simaklah petualangan ini untuk menemukan apa sebenarnya yang tersembunyi di bawah kendaraan Kalian dan mengapa undercarriage memiliki peran yang tak tergantikan dalam menjaga keselamatan dan kenyamanan perjalanan.
Apa Itu Undercarriage?

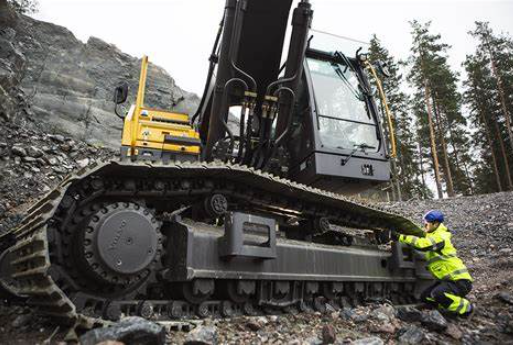

Undercarriage adalah sistem penggerak yang diterapkan pada kendaraan beroda besar seperti excavator dan bulldozer. Berbeda dengan roda konvensional yang umumnya berbentuk bulat dan terbuat dari karet, undercarriage terbuat dari besi yang saling terhubung satu sama lain. Material yang digunakan memberikan undercarriage tingkat ketahanan yang sangat baik karena selain berfungsi sebagai penggerak, roda-roda ini juga harus mampu menopang beban atau berat dari alat berat tersebut.
Beberapa pihak juga menjelaskan undercarriage sebagai bagian bawah dari alat berat berjenis track rantai yang berperan sebagai pendukung utama. Undercarriage ini terintegrasi dalam kerangka bawah yang tetap menjadi bagian integral dari crawler tracktor. Dengan kata lain, undercarriage bukan hanya sekadar elemen penggerak, melainkan juga bagian esensial yang menjalankan peran penting dalam menjaga stabilitas dan daya tahan alat berat beroda besar tersebut.
Fungsi Undercarriage
Selanjutnya, sangat penting bagi Kalian semua untuk memahami fungsi dan manfaat dari undercarriage. Beberapa orang mungkin menjelaskan undercarriage sebagai bagian bawah dari alat berat berjenis track rantai yang berperan sebagai penopang utama bagi alat berat tersebut.
Kenyataannya, sistem penggerak undercarriage ini merupakan elemen integral dari crawler tracktor. Secara umum, undercarriage memiliki beberapa fungsi atau manfaat yang sangat krusial. Agar dapat memahaminya lebih mendalam, berikut ini kami akan menjelaskan beberapa fungsi dari komponen sistem penggerak alat berat ini:
1. Menggerakkan Alat Berat
Undercarriage bekerja bersama sistem kemudi dan rem untuk menggerakkan unit alat berat ke depan, mundur, ke kiri, dan ke kanan. Hal ini memungkinkan operator untuk mengontrol pergerakan alat berat sesuai dengan kebutuhan.
2. Menopang Beban
Salah satu peran utama undercarriage adalah menopang beban dari alat berat, termasuk berat sendiri dan beban yang dibawanya. Undercarriage harus dirancang dan dipelihara dengan baik agar mampu menangani beban ini secara aman.
3. Pendukung dan Pembawa Unit
Undercarriage juga berfungsi sebagai penopang utama alat berat dan sebagai pembawa unit tersebut. Artinya, undercarriage harus tetap stabil dan kuat untuk menjaga alat berat tetap seimbang serta mampu mengatasi berbagai kondisi medan.
Komponen Undercarriage
Berikut adalah komponen-komponen undercarriage yang digunakan pada dozer atau traktor:
1. Track Link (Rantai Pelacak)
Track link bersama dengan bushing digunakan sebagai penghubung dan penahan antara satu track link dengan yang lainnya. Fungsinya adalah menjaga kestabilan rantai pelacak.
2. Track Bushing (Penghubung Rantai)
Track bushing dan track pin bekerja bersama untuk menghubungkan serta menahan rantai pelacak. Selain itu, mereka juga berfungsi memisahkan antara bushing dan link dalam rangkaian.
3. Track Line Joint (Sambungan Rantai)
Track link berperan dalam menghubungkan satu rantai pelacak dengan yang lainnya, memastikan rantai tetap terhubung.
4. Track Shoe (Pelat Rantai)
Bagian ini bertugas menopang beban mesin. Track shoe juga memberikan traksi yang memungkinkan mesin bergerak. Terdapat berbagai jenis track shoe yang sesuai dengan kondisi operasional mesin, seperti extreme service shoe, single grouser shoe, self-cleaning low ground pressure shoe, double grouser shoe, chopper shoe, dan trapezoidal center hole shoe.
5. Track Roller (Roda Pelacak)
Track roller berfungsi menahan mesin dan memungkinkannya bergerak di atas track. Terdapat dua jenis track roller, yaitu double flange roller dan single flange roller.
6. Carrier Roller (Roda Pembawa)
Komponen ini digunakan dalam undercarriage untuk menahan beban dari rantai yang berada di antara sprocket dan idler. Carrier roller juga membantu meratakan gerakan rantai di bagian atas.
7. Sprocket (Gigi Pemutar)
Sprocket bertugas meneruskan tenaga yang diperoleh dari final drive agar sampai ke bushing track link. Cara kerja sprocket adalah dengan menarik track bushing dan menggerakkan rangkaian rantai sehingga memungkinkan alat berat untuk bergerak.
8. Idler (Pemandu Rantai)
Fungsi idler adalah sebagai panduan untuk memungkinkan rantai masuk dan keluar dari track roller. Selain itu, idler juga membantu menahan sebagian beban mesin dan membantu mengendalikan rantai. Pada undercarriage dengan jenis elevated sprocket, terdapat dua idler yang ditempatkan di depan dan belakang mesin. Sedangkan pada undercarriage dengan jenis oval track, hanya terdapat satu idler.
Jenis Undercarriage
Setelah memahami apa itu undercarriage, fungsi, dan klasifikasinya, langkah berikutnya adalah memahami berbagai jenis yang ada. Dilihat dari struktur fisiknya, sistem penggerak ini dapat dikelompokkan menjadi dua jenis, yaitu track oval dan track sprocket terangkat.
1. Track Oval
Track oval pada umumnya merupakan bagian belakang dari konstruksi sprocket pada mesin, sementara idler ditempatkan di bagian depan mesin. Di atas rangka track, terdapat 1 atau 2 carrier roller dan beberapa track roller di bagian bawahnya.
Komponen yang secara langsung berinteraksi dengan mesin adalah track line. Track line berperan sebagai penghubung yang krusial, sementara track shoe menjadi elemen berat yang menopang mesin.
2. Track Sprocket Terangkat
Jenis komponen sistem penggerak kedua ini memungkinkan final drive dan sprocket tidak perlu menanggung beban mesin secara langsung. Posisi yang lebih tinggi dari sprocket juga membuatnya lebih terhindar dari lumpur.
Hal ini menjadikan final drive sebagai komponen yang lebih tahan lama dan memiliki umur pakai lebih panjang dibandingkan komponen lainnya. Kelebihan lainnya adalah mesin menjadi lebih seimbang, menghasilkan gaya dorong atau traksi yang lebih besar, dan memungkinkan rangka track roller untuk bergerak lebih fleksibel.
Perawatan dan Perbaikan Undercarriage
Undercarriage pada alat berat yang kalian miliki merupakan salah satu komponen yang dapat mengakibatkan biaya perbaikan yang tinggi. Untuk memaksimalkan produktivitas dan mendapatkan hasil investasi yang optimal, sangat penting untuk melakukan perawatan rutin dan menghindari perbaikan berat yang dapat memberatkan anggaran. Langkah awal yang harus diambil adalah menghindari perilaku yang dapat merusak undercarriage, seperti mengemudi dengan kecepatan tinggi, mundur secara berlebihan, atau melakukan putaran track yang berlebihan, dan berbagai tindakan lainnya.
Manajer peralatan harus secara berkala melakukan pemeriksaan terhadap tingkat keausan pada pin dan bushing, terutama jika ada kekurangan pelumasan. Jika tidak ada tindakan yang diambil untuk mengatasi masalah ini, dapat berpotensi membuat rantai menjadi terlalu kencang atau longgar pada treknya. Selain itu, kalian juga dapat mempertimbangkan untuk memutar bagian-bagian ini dengan cara membalik bushing dan pin yang sering digunakan pada satu sisi. Tindakan ini dapat membantu memperpanjang umur undercarriage sebelum akhirnya memerlukan perawatan yang lebih mendalam dari para ahli perbaikan khusus.
Penutup
Dalam rangka menutup perjalanan pengetahuan kita mengenai undercarriage, penting untuk diingat bahwa undercarriage bukan hanya sekadar komponen tersembunyi di bawah kendaraan, melainkan fondasi yang mendasari stabilitas dan kinerja optimal alat berat. Dengan memahami apa itu undercarriage, fungsi-fungsinya, dan betapa pentingnya perawatan rutin, kita sebagai pemilik alat berat dapat menjaga investasi kita tetap berkinerja optimal.
Undercarriage tidak hanya menjadi elemen penggerak, tetapi juga penopang utama beban, penentu traksi, dan pemandu yang mengarahkan perjalanan alat berat. Sebuah undercarriage yang terawat dengan baik dapat menjadi kunci untuk menghindari perbaikan mahal dan memaksimalkan produktivitas alat berat kita.
Dengan mempraktikkan langkah-langkah pencegahan dan perawatan yang tepat, kita dapat meningkatkan masa pakai undercarriage, memastikan kenyamanan dan keamanan perjalanan, serta mengoptimalkan performa alat berat. Oleh karena itu, memahami esensi dari undercarriage adalah langkah awal yang krusial menuju efisiensi dan keberlanjutan dalam penggunaan alat berat kita. Demikian ulasan dari bengkeltv.id mengenai Apa Itu Undercarriage. Semoga bermanfaat untuk Kalian.
