Bengkeltv.id – Apa Itu Shear Wall? Penjelasan Lengkap. Shear wall adalah komponen struktural yang sangat penting dalam konstruksi bangunan, dirancang untuk memperkuat dan menjaga kestabilan struktur, terutama terhadap gaya geser atau lateral yang dapat muncul akibat gempa bumi, angin kencang, atau perubahan beban. Elemen ini biasanya ditemukan pada bangunan bertingkat tinggi, gedung pencakar langit, atau struktur lainnya yang menghadapi tekanan lateral yang signifikan. Tujuan utama dari shear wall adalah untuk mengalihkan gaya-gaya tersebut ke fondasi dengan efektif, mencegah pergerakan atau keruntuhan bangunan yang dapat terjadi akibat ketidakstabilan.
Shear wall bekerja dengan cara mendistribusikan beban lateral secara merata, memberikan kekuatan tambahan pada struktur untuk menahan tekanan horizontal yang besar. Keberadaan shear wall juga meningkatkan daya tahan bangunan terhadap gempa bumi dan angin kencang yang seringkali menjadi faktor risiko di kawasan tertentu. Dalam artikel ini, kita akan membahas lebih lanjut mengenai apa itu shear wall, mengapa elemen ini sangat penting dalam konstruksi, serta berbagai jenis shear wall yang biasa digunakan, termasuk kelebihan dan kekurangannya.

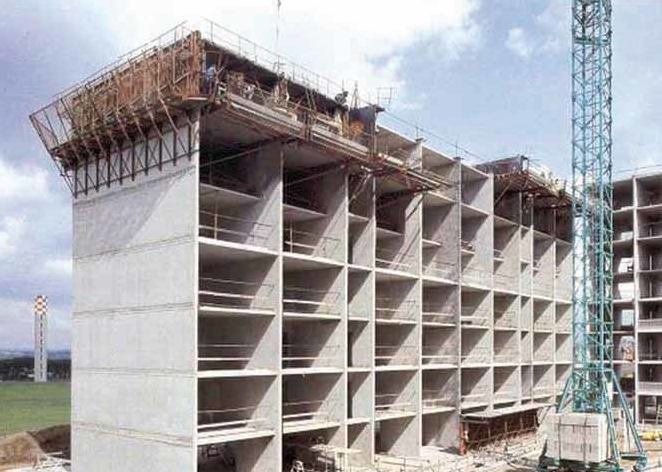

Apa Itu Shear Wall?
Dalam bidang teknik struktur, dinding geser adalah elemen vertikal dari sistem penahan gaya gempa yang dirancang untuk menahan gaya lateral seperti angin dan beban seismik. Biasanya, dinding ini terbuat dari beton bertulang dan dipasang secara vertikal di sisi gedung. Namun, selain beton bertulang, dinding geser juga dapat dibuat dari pasangan bata bertulang, pelat baja, atau kayu yang diperkuat dengan panel geser.
Secara umum, dinding geser diterapkan pada bangunan bertingkat tinggi, terutama yang memiliki lebih dari 20 lantai. Pembuatan dinding geser sangat penting untuk meningkatkan kekakuan struktur dan menyerap gaya geser yang besar.
Pemasangan dinding geser biasanya dilakukan pada dinding luar bangunan atau pada inti bangunan yang berfungsi sebagai partisi untuk tangga atau ruang lift. Ada beberapa karakteristik yang perlu diperhatikan dalam perencanaan dinding geser:
- Kuat dan Kaku:
Dinding geser harus dirancang agar memiliki kekuatan yang cukup untuk menahan gaya lateral seperti angin dan beban seismik. Selain itu, dinding ini juga harus memiliki kekakuan yang memadai untuk menjaga stabilitas keseluruhan struktur bangunan. - Tidak Berseling, Tetapi Menerus ke Atas:
Disarankan agar dinding geser tidak memiliki celah atau sambungan yang memotong secara horizontal, melainkan harus menerus ke atas secara vertikal. Hal ini bertujuan untuk memastikan gaya lateral dapat ditahan dengan efektif. - Penyaluran Beban Horizontal:
Jika dinding geser memiliki sambungan atau tidak menerus ke atas, beban atau gaya horizontal yang ditahan oleh dinding tersebut harus disalurkan melalui lantai atau elemen struktural lainnya dengan cara yang terukur dan terkontrol. - Penguatan Balok Keliling dan Balok Pondasi:
Untuk meningkatkan kekuatan dinding geser, balok keliling (ring beam) dan balok pondasi juga harus diperkuat secara tepat. Ini penting agar dinding geser dapat bekerja secara optimal dalam menahan gaya lateral dan menjaga kestabilan struktur bangunan secara keseluruhan.
Fungsi Shear Wall
Fungsi utama dari shear wall (dinding geser) adalah untuk menahan gaya lateral yang timbul akibat beban angin, gempa bumi, atau beban horizontal lainnya. Dinding geser bekerja dengan cara menyerap dan menyalurkan gaya tersebut ke fondasi bangunan, sehingga menjaga stabilitas dan kekuatan struktur bangunan. Beberapa fungsi penting dari shear wall antara lain:
- Menahan Beban Lateral:
Dinding geser dirancang untuk menahan beban lateral yang berasal dari gempa bumi, angin, tekanan hidrostatik, atau tekanan tanah. Fungsi ini sangat penting untuk menjaga stabilitas struktur bangunan. - Cocok untuk Wilayah Rawan Gempa:
Berkat kemampuannya dalam menahan gaya lateral, dinding geser sangat efektif untuk digunakan di daerah rawan gempa. Dinding ini membantu melindungi bangunan dari kerusakan akibat getaran gempa. - Efisien Biaya Konstruksi:
Penggunaan dinding geser dapat mengurangi biaya konstruksi secara keseluruhan. Dinding ini memungkinkan penggunaan material yang lebih efisien dan mengurangi kebutuhan akan struktur tambahan untuk menahan gaya lateral. - Mengurangi Kerusakan Akibat Gempa:
Dinding geser berfungsi untuk mengurangi kerusakan pada elemen struktural dan non-struktural bangunan akibat gempa. Mereka juga melindungi jendela kaca dan bahan konstruksi lainnya dari retakan atau kerusakan yang signifikan. - Meningkatkan Kekakuan Struktur:
Dinding geser menambah kekakuan pada struktur bangunan, meningkatkan kemampuannya untuk menahan gaya lateral dan menjaga stabilitas keseluruhan bangunan. - Meminimalkan Risiko Kegagalan Dinding Eksterior:
Dinding geser membantu mengurangi risiko kegagalan pada dinding eksterior, sehingga meningkatkan keamanan bangunan terhadap kondisi eksternal yang ekstrem. - Mendukung Beberapa Lantai Gedung:
Dinding geser dapat mendukung beberapa lantai dalam bangunan dengan efisien, menjaga stabilitas dan integritas struktural dalam berbagai kondisi beban. - Mencegah Runtuhan Struktur:
Dalam kondisi gerakan lateral yang kuat, seperti saat gempa bumi, dinding geser berperan penting dalam mencegah runtuhnya struktur bangunan secara keseluruhan, sehingga meningkatkan keselamatan bagi penghuninya.
Bahan Shear Wall Biasa
Bahan-bahan yang biasa digunakan untuk membuat shear wall (dinding geser) meliputi beberapa pilihan material yang memiliki kekuatan dan kekakuan yang cukup untuk menahan gaya lateral. Beberapa bahan shear wall yang umum digunakan adalah:
1. Beton
Dinding geser beton bertulang digunakan dalam konstruksi untuk memberikan kekuatan dan kekakuan lateral yang lebih besar. Jenis dinding ini sering diterapkan pada bangunan bertingkat menengah hingga tinggi, dengan jumlah lantai antara empat hingga 35 lantai. Penggunaan beton bertulang memberikan struktur yang kokoh dan mampu menahan gaya lateral yang disebabkan oleh gempa bumi atau angin kencang.
2. Baja
Dinding geser pelat baja terbuat dari baja dan pelat pengisi. Biasanya digunakan pada gedung-gedung tinggi untuk meningkatkan ketahanan seismik. Didesain dengan elemen batas yang kuat, dinding geser baja mampu menahan beban seismik selama gempa bumi terjadi, menjadikannya pilihan ideal untuk bangunan di wilayah rawan gempa.
3. Kayu Lapis
Dinding geser kayu lapis terbuat dari lapisan-lapisan kayu yang disusun bersama. Dinding ini dirancang untuk menahan gaya lateral yang berkelanjutan akibat beban angin, seperti angin topan, tornado, dan angin kencang. Dinding geser kayu lapis menawarkan fleksibilitas dalam desain bangunan dan sering digunakan pada bangunan di daerah dengan risiko angin yang tinggi.
Setiap jenis dinding geser memiliki keunggulan dan kelemahan masing-masing, sehingga pemilihan bahan harus disesuaikan dengan kebutuhan dan kondisi lingkungan konstruksi.
Jenis-jenis Shear Wall
Biasanya, terdapat tiga jenis dinding geser yang sesuai dengan letak dan fungsinya, yaitu:
1. Bearing Walls
Dinding bearing akan menopang sebagian besar beban gravitasi bangunan. Jenis dinding ini juga sering digunakan sebagai dinding partisi di apartemen yang berdekatan. Dinding bearing ini memiliki peran yang sangat penting dalam menjaga stabilitas bangunan dan mendistribusikan beban secara merata ke dalam struktur. Oleh karena itu, desain dan konstruksi dinding bearing harus memperhatikan kekuatan dan kestabilan yang memadai untuk menanggung beban yang diberikan.
2. Frame Walls
Frame walls merupakan jenis dinding yang dirancang khusus untuk menahan beban lateral, dimana beban gravitasi utamanya ditopang oleh rangka beton bertulang. Dinding jenis ini sering dibangun di antara barisan kolom sebagai bagian integral dari sistem struktural bangunan.
Frame walls berperan penting dalam menambah kekakuan dan kestabilan struktur bangunan terhadap gaya lateral seperti angin dan gempa. Mereka bekerja sama dengan rangka beton bertulang untuk menyebarkan dan menahan gaya lateral tersebut secara efektif, menjaga integritas keseluruhan bangunan.
3. Core Walls
Dinding geser jenis core walls adalah komponen penting yang sering diposisikan di bagian inti gedung, terutama di bagian tengah yang menampung poros lift dan tangga. Fungsinya adalah untuk menanggulangi beban lateral yang terjadi pada bangunan, yang disebabkan oleh gempa bumi atau angin kencang.
Kehadiran core walls dalam desain struktural bangunan membantu dalam meningkatkan kekuatan dan kestabilan keseluruhan gedung. Mereka berperan sebagai tulang punggung yang mendukung struktur bangunan dari dalam, sehingga mampu menahan gaya lateral dengan efektif.
Jenis Shear Wall Berdasarkan Materialnya
Selain dari lokasinya, dinding geser juga dapat dibedakan berdasarkan jenis material yang digunakan. Berikut beberapa jenisnya:
1. Dinding Geser Beton Bertulang
Jenis pertama ini umumnya digunakan untuk bangunan perumahan. Dinding ini diperkuat baik secara horizontal maupun vertikal. Namun, di ujung setiap dinding, palang dipasang rapat dan diikat. Wilayah di ujung dinding geser beton bertulang ini dikenal sebagai elemen batas atau barbel. Ketebalan dinding geser beton bertulang bervariasi tergantung pada berbagai faktor seperti kebutuhan isolasi termal bangunan, usia bangunan, jumlah lantai, dan lain sebagainya.
2. Dinding Geser Blok Beton
Selain itu, terdapat juga dinding geser yang dibangun menggunakan balok beton berongga bersama dengan tulangan baja. Tulangan tersebut umumnya digunakan untuk memaksimalkan efek dari pasangan bata beton terhadap beban gempa.
Batang tulangan disusun melalui ruang balok beton, baik dalam arah vertikal maupun horizontal. Setelah batangan ditempatkan pada pasangan bata beton, beton segar dituangkan ke dalam ruang berongga tersebut dan dibiarkan mengeras.
3. Shear Wall Baja
Dalam perkembangan konstruksi yang terus berlanjut, saat ini banyak dinding geser yang dibuat dari baja. Mereka terdiri dari dinding pelat baja, kolom batas, dan balok lantai horizontal.
Dalam aksi dinding geser baja, strukturnya mirip dengan gelagar pelat. Dinding pelat baja berperan sebagai inti dari gelagar pelat, sedangkan kolom batas berperan sebagai sayap dan balok horizontal berfungsi sebagai pengaku gelagar pelat.
4. Plywood Shear Wall
Material terakhir terdiri dari lembaran kayu lapis dan stud. Lembaran kayu lapis berfungsi mentransfer gaya geser sementara stud bertugas menahan tegangan atau kompresi.
Selain itu, terdapat juga dinding geser Mid-Ply yang dilengkapi dengan lembaran kayu lapis tambahan yang disusun di tengah dinding kayu lapis biasa, dan serangkaian pasang stud ditempatkan di kedua sisi lapisan tengah tersebut.
Cara Memasang Dinding Geser
Dengan mempertimbangkan fungsi utama dinding geser yang dirancang untuk menahan beban gravitasi vertikal dan beban lateral, pemasangannya harus mematuhi sejumlah unsur.
Menurut panduan Constructionor, berikut adalah langkah-langkah pemasangan dinding geser:
- Integrasi Struktural:
Dinding geser ini secara struktural harus terintegrasi dengan atap atau lantai bangunan. Hal ini penting untuk memastikan keselarasan dan kekokohan struktur keseluruhan. - Orientasi Lateral:
Dinding lateral lainnya harus ditempatkan pada sudut kanan agar memberikan stabilitas tiga dimensi pada struktur bangunan. Dengan demikian, keseluruhan bangunan akan lebih stabil dan mampu menahan gaya lateral dengan lebih efektif. - Menahan Gaya Angkat dan Geser:
Dinding ini harus mampu menahan gaya angkat yang disebabkan oleh hambatan udara serta gaya geser yang mencoba mendorong dinding ke atas atau mendorongnya masuk dan keluar dari struktur. Ini penting untuk menjaga kestabilan dan integritas bangunan. - Stabilitas Tambahan:
Sistem struktur dinding geser ini dirancang untuk memberikan stabilitas ekstra pada bangunan. Ini memastikan bahwa bangunan dapat menahan gaya lateral dengan lebih baik, terutama saat terjadi gempa atau angin kencang. - Area Pendukung yang Lebih Tinggi:
Dinding geser cenderung memiliki area pendukung yang relatif lebih tinggi dibandingkan dengan struktur berbingkai beton bertulang (RCC). Hal ini membantu meningkatkan kekuatan dan kestabilan keseluruhan bangunan dalam menghadapi gaya lateral.
Dengan memperhatikan semua unsur ini, pemasangan dinding geser dapat dilakukan dengan efisien dan memastikan keamanan serta kekokohan struktur bangunan.
Penutup
Dinding geser atau shear wall adalah elemen struktural penting yang berfungsi untuk menahan gaya lateral yang dapat membahayakan stabilitas bangunan. Dengan kemampuannya dalam menyerap dan mengalirkan gaya akibat angin, gempa bumi, atau tekanan tanah, shear wall membantu menjaga kekokohan dan ketahanan struktur bangunan. Jenis bahan yang digunakan untuk shear wall—seperti beton bertulang, baja, dan kayu lapis—dapat disesuaikan dengan kebutuhan spesifik dari proyek konstruksi dan kondisi lingkungan tempat bangunan berada.
Pentingnya penerapan shear wall dalam konstruksi bangunan, terutama pada bangunan bertingkat tinggi atau yang berada di daerah rawan gempa, tidak dapat dipKalianng sebelah mata. Dengan adanya shear wall, risiko kerusakan struktural akibat beban lateral dapat dikurangi secara signifikan, sehingga meningkatkan keselamatan penghuni dan daya tahan bangunan dalam jangka panjang. Oleh karena itu, memahami apa itu shear wall dan fungsi utamanya sangat krusial dalam perencanaan dan desain konstruksi modern yang aman dan efisien. Demikian ulasan dari bengkeltv.id mengenai Apa Itu Shear Wall. Semoga bermanfaat untuk Kalian.
