Bengkeltv.id – Apa Itu Depth Gauge? Fungsi dan Jenisnya. Depth gauge adalah alat ukur yang dirancang khusus untuk mengukur kedalaman suatu objek, seperti lubang, celah, atau alur, dengan tingkat akurasi yang sangat tinggi. Alat ini penting dalam dunia industri karena membantu memastikan bahwa komponen yang diproduksi atau dipasang memiliki ukuran yang sesuai dengan spesifikasi yang ditentukan. Tidak hanya digunakan untuk mengukur kedalaman, depth gauge juga berguna dalam memeriksa tingkat kerataan atau rata tidaknya permukaan suatu objek setelah proses pengerjaan.
Alat ini banyak diaplikasikan di berbagai sektor seperti industri manufaktur, permesinan, otomotif, hingga konstruksi. Dalam industri manufaktur dan permesinan, depth gauge digunakan untuk memastikan bahwa komponen mekanis memiliki dimensi yang sesuai, yang sangat penting untuk menjaga integritas produk dan fungsionalitas mesin. Sementara itu, di industri otomotif, depth gauge digunakan untuk mengukur ketebalan kampas rem, kedalaman alur ban, serta bagian lain yang memerlukan ukuran presisi. Di bidang konstruksi, alat ini digunakan untuk memastikan kedalaman pondasi atau elemen bangunan lainnya sudah sesuai stKalianr.
Artikel ini akan membahas lebih lanjut mengenai Apa Itu Depth Gauge, bagaimana cara menggunakannya dengan benar, serta faktor-faktor yang perlu diperhatikan untuk mendapatkan hasil pengukuran yang akurat dan optimal. Memahami cara kerja dan keunggulan alat ini akan membantu para profesional meningkatkan kualitas kerja dan memastikan bahwa stKalianr keamanan dan kualitas produk terpenuhi dengan baik.
Apa Itu Depth Gauge?
Depth gauge adalah alat pengukur yang digunakan untuk menentukan kedalaman suatu objek dengan tingkat akurasi tinggi. Alat ini biasanya terdiri dari dua komponen utama: batang pengukur dan indikator kedalaman.
Batang pengukur umumnya terbuat dari logam atau bahan kuat lainnya, sedangkan indikator kedalaman dapat berupa skala atau petunjuk yang menunjukkan informasi mengenai kedalaman yang diukur.
Fungsi depth gauge sangat beragam dan dapat diterapkan di berbagai bidang, mulai dari industri manufaktur hingga konstruksi. Alat ini sering digunakan untuk mengukur kedalaman lubang, celah, alur, atau bagian dalam objek.
Sebagai contoh, dalam industri otomotif, depth gauge digunakan untuk mengukur kedalaman celah antara komponen mesin. Di sektor konstruksi, alat ini berguna untuk mengukur kedalaman alur pada permukaan beton atau kayu.
Bagian Bagian Depth Gauge
Depth gauge memiliki beberapa bagian penting yang digunakan untuk mengukur kedalaman dengan presisi. Berikut adalah bagian-bagian umum dari sebuah depth gauge:
1. Base (Dasar)
Base adalah bagian utama dari depth gauge yang berfungsi sebagai rahang tetap atau titik referensi saat melakukan pengukuran. Bagian ini biasanya berbentuk datar dan ditempatkan secara vertikal, tegak lurus terhadap permukaan yang akan diukur.
Keamanan dan stabilitas base sangat penting selama proses pengukuran, karena memastikan bahwa depth gauge tetap dalam posisi yang mantap dan tidak bergeser. Hal ini berpengaruh langsung terhadap akurasi hasil pengukuran. Jika base tidak stabil, hasil yang diperoleh dapat menjadi tidak konsisten, yang akan mengakibatkan kesalahan dalam penilaian kedalaman.
2. Vernier Scale (Skala Vernier)
Vernier scale adalah bagian dari depth gauge yang berfungsi untuk membaca hasil pengukuran dengan ketelitian tinggi. Skala ini terdiri dari garis-garis pengukuran tambahan yang sangat halus, terukir pada rahang geser atau graduated beam.
Ketika depth gauge digeser ke permukaan yang akan diukur, skala vernier memungkinkan pengguna untuk membaca bagian desimal dari hasil pengukuran. Ini meningkatkan tingkat ketelitian hingga sepersepuluh milimeter atau bahkan lebih kecil, tergantung pada resolusi skala vernier. Dengan kemampuan ini, pengguna dapat mengukur dengan presisi tinggi, mendapatkan hasil yang sangat akurat yang penting dalam aplikasi teknis.
3. Clamping Screw (Baut Pengunci)
Clamping screw adalah baut atau mur yang memiliki peran penting dalam mengunci posisi rahang geser pada depth gauge. Setelah rahang geser ditempatkan pada posisi yang tepat di atas permukaan yang akan diukur, clamping screw digunakan untuk mengamankan posisi tersebut selama proses pengukuran.
Penggunaan clamping screw ini sangat penting untuk memastikan bahwa rahang geser tetap stabil dan tidak mengalami pergeseran, yang dapat mengakibatkan ketidakakuratan pengukuran. Dengan mengunci posisi rahang geser, depth gauge dapat memberikan hasil pengukuran yang konsisten dan akurat, yang sangat diperlukan dalam berbagai industri.
4. Graduated Beam (Rahang Geser)
Graduated beam atau rahang geser adalah bagian dari depth gauge yang dapat digeser sejajar dengan base. Fungsi utama rahang geser ini adalah menyentuh permukaan benda yang akan diukur selama proses pengukuran.
Saat depth gauge digeser, rahang geser bergerak sejajar dengan base untuk mencapai kedalaman yang diinginkan. Skala pengukuran terukir pada rahang geser memberikan informasi mengenai kedalaman yang telah dicapai, sehingga memudahkan pembacaan hasil pengukuran dengan akurasi tinggi. Dengan adanya graduated beam, depth gauge menjadi alat yang sangat efektif untuk mengukur kedalaman secara presisi dan konsisten.
5. Fine Adjustment Mechanism (Mekanisme Penyesuaian Halus)
Fine adjustment mechanism adalah mekanisme yang digunakan untuk melakukan penyesuaian atau pergeseran rahang geser dengan sangat halus, umumnya dalam rentang yang sangat kecil. Mekanisme ini memungkinkan penyesuaian akhir agar depth gauge mencapai posisi yang akurat sebelum pengukuran dilakukan.
Fungsi dari fine adjustment mechanism sangat membantu dalam mendapatkan posisi yang lebih presisi, mendekati kedalaman yang diinginkan sebelum tahap pengunciannya dengan clamping screw. Dengan adanya mekanisme ini, proses penyesuaian terakhir dapat dilakukan dengan sangat akurat, yang secara signifikan meningkatkan tingkat ketelitian dan keakuratan dalam pengukuran menggunakan depth gauge. Dengan kombinasi semua bagian ini, depth gauge menjadi alat yang tak ternilai dalam berbagai aplikasi industri dan teknik.
Fungsi Depth Gauge
Depth gauge, atau alat pengukur kedalaman, memiliki berbagai fungsi penting di berbagai bidang. Alat ini memungkinkan pengukuran kedalaman dengan presisi tinggi, yang dapat menghemat waktu dan biaya dalam proses pengukuran. Memahami fungsi-fungsi depth gauge secara mendalam akan membantu Kalian menggunakannya secara lebih optimal. Berikut adalah beberapa fungsi utama dari depth gauge:
1. Mengukur Kedalaman dengan Presisi Tinggi
Depth gauge dirancang dengan tingkat akurasi yang sangat tinggi, sehingga memberikan hasil pengukuran yang tepat dan akurat. Dalam industri manufaktur dan rekayasa, ketelitian pengukuran sangatlah penting.
Misalnya, dalam industri otomotif, depth gauge digunakan untuk mengukur ketebalan dinding pipa atau kedalaman alur pada permukaan benda kerja. Dengan presisi yang tinggi, alat ini membantu menjaga kualitas dan spesifikasi produk yang dihasilkan, memastikan bahwa setiap komponen memenuhi stKalianr yang ditetapkan.
2. Memantau Kedalaman dengan Konsistensi
Konsistensi dalam pengukuran kedalaman suatu objek di seluruh area sangat penting dalam banyak aplikasi. Depth gauge memungkinkan Kalian untuk memonitor dan membandingkan kedalaman dengan mudah dan akurat.
Sebagai contoh, di industri permesinan, alat ini digunakan untuk memeriksa kedalaman lubang yang dibor atau dipotong oleh mesin, memastikan bahwa kedalamannya konsisten dengan spesifikasi yang diinginkan. Dengan kemampuan ini, depth gauge mendukung proses produksi yang lebih efisien dan berkualitas.
3. Mengukur Kedalaman pada Objek Sulit Diakses
Mengukur kedalaman pada objek yang sulit dijangkau sering kali menjadi tantangan tersendiri. Depth gauge dengan desain yang fleksibel dan akurat dapat mengatasi hambatan ini, memungkinkan pengukuran pada lubang sempit, alur yang sempit, atau bagian dalam benda kerja yang sulit dijangkau oleh alat pengukur konvensional.
Dengan kemampuan ini, depth gauge menjadi alat yang sangat berguna dalam berbagai situasi, seperti di ruang terbatas atau dalam aplikasi yang memerlukan akses ke area yang tidak mudah dijangkau.
4. Efisiensi Waktu dan Biaya
Penggunaan depth gauge yang efisien dapat secara signifikan mengurangi waktu dan biaya dalam proses pengukuran. Alat ini memungkinkan pengukuran dilakukan dengan cepat dan akurat, mengurangi kebutuhan untuk pengukuran ulang atau penyesuaian yang tidak perlu.
Dengan mengurangi kesalahan pengukuran, depth gauge juga membantu menghindari biaya perbaikan atau penggantian yang mungkin timbul akibat kesalahan tersebut. KeKalianlan dan efisiensi alat ini menjadikannya investasi yang berharga dalam proses industri dan teknik.
Dengan memahami fungsi-fungsi ini, Kalian dapat memanfaatkan depth gauge dengan lebih efektif, meningkatkan kualitas kerja dan efisiensi dalam berbagai aplikasi industri.
Jenis-jenis Dept Gauge
Dept gauge atau depth gauge adalah alat yang digunakan untuk mengukur kedalaman suatu objek, seringkali digunakan dalam industri konstruksi, permesinan, dan pengukuran tanah. Berikut adalah beberapa jenis dept gauge:
1. Depth Gauge Digital
Depth gauge digital adalah jenis depth gauge yang dilengkapi dengan layar digital, memungkinkan tampilan hasil pengukuran secara akurat dalam bentuk angka. Alat ini bekerja dengan mendeteksi perubahan jarak antara rahang pengukur dan permukaan objek yang diukur.
Saat rahang menyentuh permukaan benda, depth gauge akan melakukan pengukuran dan langsung menampilkan nilai kedalaman pada layar digital.
Keunggulan utama depth gauge digital adalah kemudahan dalam membaca hasil pengukuran, yang memungkinkan pengguna untuk segera mendapatkan informasi tentang kedalaman objek. Selain itu, beberapa model depth gauge digital dilengkapi dengan fitur tambahan, seperti kemampuan untuk menyimpan data pengukuran dan pilihan unit pengukuran yang dapat diubah sesuai kebutuhan, seperti inci atau milimeter. Dengan fitur-fitur ini, depth gauge digital menjadi pilihan yang praktis dan fleksibel untuk berbagai kebutuhan pengukuran.

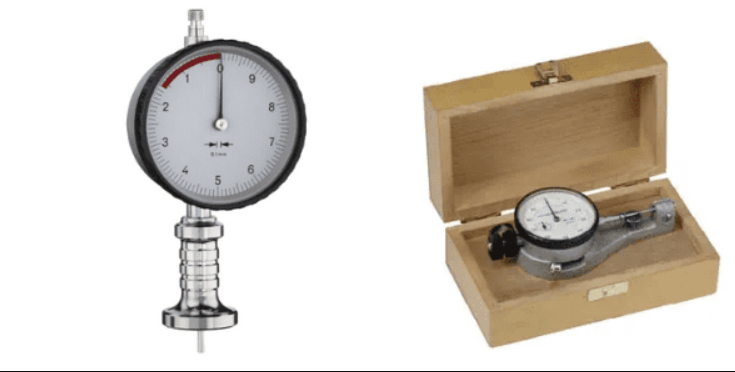

2. Depth Gauge Analog
Depth gauge analog adalah jenis alat pengukur kedalaman yang menggunakan jarum atau pointer untuk menunjukkan hasil pengukuran pada skala yang tersedia. Prinsip kerjanya mirip dengan jam tangan atau arloji.
Ketika rahang pengukur menyentuh permukaan benda, jarum atau pointer akan bergerak, menampilkan nilai kedalaman secara visual. Meskipun menggunakan teknologi analog, depth gauge ini tetap menawarkan tingkat akurasi yang baik dan banyak digunakan di berbagai sektor industri.
Keunggulan depth gauge analog terletak pada kekuatan dan ketahanannya terhadap kondisi lingkungan yang keras. Namun, untuk mendapatkan pembacaan yang lebih akurat, seringkali dibutuhkan latihan dan pengalaman, karena pembacaan dilakukan secara visual tanpa layar digital.
Keberlanjutan penggunaan depth gauge analog di berbagai industri menunjukkan bahwa alat ini tetap menjadi pilihan yang dapat diKalianlkan, terutama dalam situasi di mana kekuatan dan ketahanan terhadap kondisi eksternal adalah prioritas utama.
3. Depth Gauge Vernier
Depth gauge vernier, yang juga dikenal sebagai vernier depth gauge, merupakan jenis depth gauge yang menggunakan skala vernier untuk membaca hasil pengukuran dengan tingkat ketelitian yang tinggi.
Alat ini dilengkapi dengan dua rahang pengukur paralel yang dapat disesuaikan dengan objek yang akan diukur. Cara kerja depth gauge vernier melibatkan pengukuran jarak antara kedua rahang tersebut dan menampilkan nilai kedalaman pada skala vernier yang terdapat pada alat.
Skala vernier memberikan pembagian tambahan yang sangat halus, meningkatkan tingkat akurasi pengukuran. Depth gauge vernier umumnya digunakan ketika tingkat ketelitian yang lebih tinggi dibutuhkan dalam melakukan pengukuran kedalaman. Dengan menggunakan skala vernier, alat ini memberikan kelebihan tambahan dalam memberikan hasil pengukuran yang sangat presisi, membuatnya menjadi pilihan ideal dalam situasi di mana ketelitian yang tinggi menjadi suatu keharusan.
4. Thread Depth Gauge
Thread depth gauge merupakan jenis depth gauge yang dirancang khusus untuk mengukur kedalaman ulir pada suatu benda. Alat ini memiliki bentuk yang disesuaikan dengan bentuk dan ukuran ulir yang akan diukur.
Thread depth gauge umumnya dipergunakan di industri manufaktur dan permesinan, terutama pada situasi di mana kualitas dan akurasi ulir sangat penting. Pengukuran yang akurat pada ulir memiliki peran yang sangat krusial, terutama untuk memastikan kesesuaian dan kinerja optimal dari bagian-bagian yang memiliki ulir.
5. Depth Micrometer
Depth micrometer, yang juga dikenal sebagai micrometer depth gauge, adalah jenis depth gauge yang menggabungkan prinsip kerja mikrometer dengan kemampuan pengukuran kedalaman.
Alat ini dirancang khusus untuk mengukur kedalaman dengan tingkat akurasi yang tinggi. Depth micrometer dilengkapi dengan rahang pengukur dan batang yang dapat disesuaikan dengan objek yang akan diukur.
Dalam penggunaannya, batang depth micrometer ditarik hingga menyentuh permukaan benda yang diukur, dan hasil pengukuran ditampilkan pada skala mikrometer.
Keunggulan dari depth micrometer terletak pada kemampuannya untuk memberikan tingkat akurasi yang sangat tinggi dalam pengukuran kedalaman. Dengan menggabungkan prinsip mikrometer, alat ini menjadi pilihan ideal ketika diperlukan ketelitian yang sangat tinggi dalam mengukur kedalaman suatu objek.
Penutup
Sebagai penutup, depth gauge merupakan alat yang sangat penting dalam berbagai bidang, terutama dalam pengukuran kedalaman dan presisi di industri konstruksi dan manufaktur. Keberadaan depth gauge memungkinkan para profesional untuk melakukan pengukuran yang akurat pada berbagai komponen, baik itu untuk memastikan kedalaman lubang bor, ketebalan material, maupun dalam proses pengukuran dimensi lainnya.
Dengan memanfaatkan depth gauge, para profesional dapat memastikan akurasi dan kualitas pekerjaan mereka, yang berdampak langsung pada keselamatan dan efisiensi. Penggunaan alat ini tidak hanya meningkatkan presisi dalam setiap tugas, tetapi juga membantu dalam mencegah kesalahan yang bisa berakibat fatal di lapangan. Dalam konteks konstruksi, misalnya, kesalahan dalam pengukuran kedalaman bisa mengarah pada struktur yang tidak stabil, sehingga mengancam keselamatan pekerja dan pengguna akhir.
Dengan memahami apa itu depth gauge dan cara penggunaannya, Kalian dapat meningkatkan stKalianr kerja dan menghasilkan output yang lebih baik. Pengetahuan tentang berbagai jenis depth gauge dan teknik penggunaannya akan memperluas kemampuan profesional Kalian dan memberikan keunggulan kompetitif di industri. Pastikan untuk selalu menggunakan alat ini dengan benar untuk mendapatkan hasil yang optimal dalam setiap proyek Kalian. Pelatihan yang tepat dan pemahaman mendalam tentang spesifikasi alat ini akan memastikan Kalian mendapatkan hasil pengukuran yang akurat, berkontribusi pada kualitas keseluruhan produk atau proyek yang Kalian kerjakan. Demikian ulasan dari bengkeltv.id mengenai Apa Itu Depth Gauge. Semoga bermanfaat untuk Kalian.
