Bengkeltv.id – Apa Itu Busbar dan Perannya dalam Sistem Kelistrikan?. Dalam dunia teknik dan kelistrikan, istilah-istilah khusus sering kali menjadi daya tarik tersendiri bagi para pecinta ilmu. Salah satu kata yang mungkin belum familiar di telinga banyak orang adalah “busbar.” Meskipun terdengar asing, peran busbar dalam sistem kelistrikan sangat vital dan mendalam.
Artikel ini akan membahas secara rinci apa itu busbar, bagaimana busbar bekerja, dan mengapa keberadaannya penting dalam menyokong stabilitas dan kehKalianlan suatu sistem kelistrikan. Mari kita gali lebih dalam untuk memahami esensi dari komponen ini yang seringkali terlupakan namun memiliki dampak besar dalam menjaga aliran listrik yang lancar.
Apa itu Busbar ?

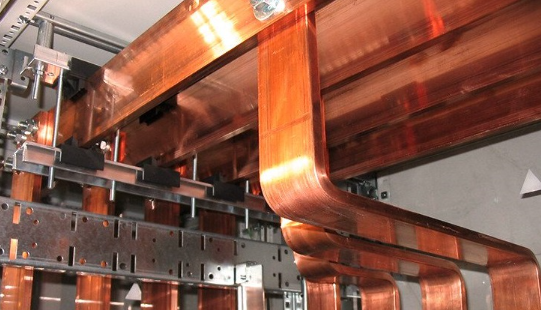

Busbar merupakan sebatang logam yang berfungsi sebagai penghantar arus listrik dari sumber masuk ke sumber keluar dalam panel switchgear. Selain itu, busbar juga digunakan untuk menghubungkan peralatan tegangan tinggi di switchyard listrik dan peralatan tegangan rendah di bank baterai.
Umumnya, komponen ini tidak memiliki lapisan isolasi dan memiliki kekakuan yang memadai sehingga dapat didukung di udara oleh pilar yang berisolasi. Keberadaan fitur-fitur ini memungkinkan konduktor untuk memiliki pendinginan yang cukup dan memberikan kemampuan untuk terhubung di berbagai titik tanpa perlu membuat sambungan baru.
Peran penting busbar dalam distribusi daya listrik terletak pada kemampuannya meningkatkan efisiensi, keKalianlan, dan fleksibilitas sistem. Selain itu, penggunaan busbar juga dapat mengurangi biaya instalasi dan pemeliharaan, serta menghemat ruang dan material.
Keunggulan lainnya dari busbar adalah kemampuannya untuk dibuat dalam berbagai bentuk, ukuran, dan bahan, sesuai dengan kebutuhan aplikasi dan desain tertentu. Dengan demikian, busbar tidak hanya menjadi elemen krusial dalam menjaga aliran listrik yang lancar, tetapi juga memberikan kontribusi signifikan terhadap efisiensi dan keterKalianlan sistem kelistrikan.
Fungsi Busbar
Peran Busbar dalam Pengkabelan DC dan Energi Surya sangat penting. Sebagai konduktor serupa dengan kabel, Busbar memiliki bentuk batang logam yang kaku, umumnya terbuat dari tembaga atau tembaga kaleng. Dalam sistem besar dengan arus listrik yang besar, Busbar berfungsi sebagai penyedia titik positif dan negatif antara baterai dan beberapa inverter.
Penggunaan Busbar tidak hanya terbatas pada sistem besar, namun juga diterapkan dalam sistem yang lebih kecil, terutama ketika terdapat banyak peralatan DC. Dalam konteks ini, Busbar berperan sebagai titik koneksi yang efisien untuk semua kabel DC. Untuk menghitung ketebalan Busbar, Kalian dapat menggunakan luas permukaan kabel yang disarankan dan menerapkannya pada area penampang Busbar. Dengan demikian, Busbar menjadi unsur integral dalam mengoptimalkan distribusi arus listrik pada sistem pengkabelan DC dan tenaga surya.
Jenis-Jenis Konfigurasi Busbar Pada Gardu
Pada sebuah gardu induk, peran konfigurasi busbar menjadi sangat krusial dalam menentukan kekuatan dan kehKalianlan sistemnya. Terdapat beberapa jenis konfigurasi busbar yang umum digunakan dalam instalasi gardu induk, berikut ini adalah pembahasannya:
1. Konfigurasi Single Bus
Konfigurasi ini merupakan yang paling sederhana, di mana seluruh koneksi terhubung hanya pada satu busbar. Meskipun dilengkapi dengan proteksi relay yang baik, kekuatan dari konfigurasi ini tergolong rendah. Ketika terjadi gangguan di antara busbar dan circuit breaker, dapat mengakibatkan pemadaman total.
Biaya pemasangan konfigurasi single bus ini tergolong murah, dan demikian pula dengan fleksibilitas operasionalnya.
2. Konfigurasi Double Bus-Double Breaker
Konfigurasi double bus-double breaker pada setiap rangkaian melibatkan dua circuit breaker dan dua busbar. Jenis konfigurasi ini menawarkan tingkat kehKalianlan yang sangat tinggi. Ketika terjadi gangguan pada salah satu busbar, masih dapat diisolasi tanpa mempengaruhi rangkaian atau beban lainnya.
Sebaliknya, jika terjadi gangguan pada salah satu rangkaian, tidak akan berdampak pada rangkaian atau busbar lainnya. Penggunaan sistem double membuat biaya pemasangan untuk konfigurasi ini lebih tinggi dibandingkan dengan konfigurasi single bus. Selain itu, konfigurasi ini menggunakan proteksi relay yang lebih rumit, sehingga memerlukan area yang lebih besar.
3. Konfigurasi Main And Transfer Bus
Pada jenis konfigurasi ini, semua rangkaian dihubungkan antara komponen main bus dan transfer bus, dengan bagian yang disebut bus tie breaker terletak di antara kedua busbar tersebut.
Konfigurasi ini memiliki tingkat keKalianlan yang rendah, karena pada kondisi normal mirip dengan konfigurasi single bus, di mana seluruh koneksi hanya terhubung pada satu busbar. Risikonya adalah ketika terjadi gangguan pada bagian main bus, dapat menyebabkan pemadaman total.
Biaya instalasinya relatif lebih tinggi dibandingkan dengan konfigurasi single bus, karena melibatkan penambahan transfer bus dan peralatan switching.
4. Konfigurasi Double Bus-Single Breaker
Konfigurasi ini menghubungkan seluruh rangkaian pada dua busbar, dengan dua tie breaker terletak di antara keduanya.
Ketika tie breaker berada dalam kondisi tertutup, penentuan busbar mana yang akan menyuplai setiap bagian rangkaian tergantung pada peralatan switching yang digunakan. Hal ini meningkatkan fleksibilitas operasi dan keKalianlan sistem.
Namun, biaya yang dibutuhkan untuk konfigurasi ini lebih tinggi dibandingkan dengan konfigurasi single bus, karena melibatkan penambahan busbar dan peralatan switching. Selain itu, konfigurasi ini juga memerlukan area yang lebih besar.
5. Konfigurasi Ring Bus
Pada jenis konfigurasi ini, seluruh circuit breaker saling terhubung membentuk lingkaran seperti cincin, di mana rangkaian akan terhubung di antara dua circuit breaker.
Dengan penggunaan proteksi relay yang efektif, konfigurasi ini menawarkan tingkat keKalianlan yang cukup tinggi. Jika terjadi gangguan pada salah satu busbar, hanya rangkaian yang terhubung pada busbar tersebut yang akan terpengaruh. Selain itu, jika terjadi gangguan pada salah satu rangkaian, tidak akan mempengaruhi rangkaian lainnya.
Meskipun demikian, biaya untuk konfigurasi jenis ini lebih mahal dibandingkan dengan konfigurasi lainnya karena setiap rangkaian membutuhkan dua circuit breaker.
6. Konfigurasi Break And A Half
Konfigurasi ini menghubungkan rangkaian di antara dua circuit breaker pada barisan tiga circuit breaker di antara dua busbar. Sehingga, setiap rangkaian dapat dikatakan menggunakan setengah dari circuit breaker. Konfigurasi ini mempertahankan tingkat keKalianlan yang tinggi karena dilengkapi dengan proteksi relay yang baik, sehingga gangguan yang terjadi pada salah satu rangkaian tidak akan berdampak pada rangkaian lainnya.
Cara Memilih Busbar untuk Panel Listrik
Dalam situasi tertentu, penggunaan busbar pada area terbuka memerlukan tambahan pelindung. Tujuannya adalah untuk mencegah korsleting jika ada benda logam yang jatuh dan menimpa busbar positif atau negatif. Selain itu, pelindung juga berfungsi untuk menghindari kontak tidak sengaja dari orang dengan busbar, mengingat tegangan tinggi yang dapat menyebabkan bahaya.
Untuk menentukan ukuran busbar yang tepat pada sebuah panel listrik, beberapa pertimbangan perlu diperhatikan, antara lain:
- Dimensi busbar harus memadai untuk kondisi operasi normal, sehingga mampu menampung arus listrik tanpa mengalami overheating atau kelebihan beban.
- Mengetahui tegangan yang dihasilkan oleh panel listrik, karena tegangan yang tinggi memerlukan busbar dengan isolasi dan ukuran yang sesuai.
- Memilih tipe dan ukuran penampang busbar berdasarkan arus listrik yang akan melalui. Arus listrik yang besar memerlukan penampang busbar yang lebih besar untuk menghindari penurunan tegangan yang signifikan.
Dengan memperhatikan faktor-faktor di atas, ukuran busbar dapat dipilih secara tepat sesuai dengan kebutuhan dan spesifikasi panel listrik yang akan dioperasikan. Hal ini krusial untuk menjaga keamanan dan efisiensi dalam distribusi energi listrik dalam sistem instalasi.
Kelebihan Busbar
Keuntungan dari busbar bergantung pada jenis, material, ukuran, dan desain yang digunakan. Secara umum, komponen ini menawarkan sejumlah keunggulan yang dapat mempermudah kehidupan. Beberapa keuntungan tersebut antara lain:
- Meningkatkan Efisiensi Sistem:
Busbar membantu mengurangi kerugian daya, tegangan drop, dan panas. Ini memungkinkan untuk meminimalkan pemborosan daya dan meningkatkan kualitas aliran listrik. - Meningkatkan KeKalianlan Sistem:
Dengan mengurangi kemungkinan gangguan, kesalahan, atau kegagalan pada listrik, busbar dapat meningkatkan kehKalianlan sistem secara keseluruhan. - Meningkatkan Fleksibilitas Sistem:
Busbar memudahkan penambahan atau pengurangan beban, perubahan konfigurasi, atau modifikasi desain, sehingga sistem menjadi lebih fleksibel. - Mengurangi Biaya Instalasi dan Pemeliharaan:
Dengan meminimalkan jumlah kabel, konektor, sambungan, dan komponen lainnya, busbar dapat mengurangi biaya instalasi dan pemeliharaan secara keseluruhan. - Menghemat Ruang dan Material:
Dengan menggunakan dimensi minimal dan bentuk optimal, busbar dapat membantu menghemat ruang dan material. Ini berarti penggunaan busbar dapat membuat ruang lebih efisien tanpa perlu banyak tempat.
Kelemahan Busbar
Di balik keuntungan, terdapat beberapa kelemahan pada komponen ini yang perlu dipertimbangkan oleh Sahabat semua agar dapat membuat keputusan yang bijak dan lebih berhati-hati. Beberapa kelemahan tersebut antara lain:
- Mencegah Hubungan Singkat atau Lengkung Listrik:
Busbar dapat mencegah terjadinya hubungan singkat atau lengkung listrik yang dapat menyebabkan kebakaran, ledakan, atau cedera. Oleh karena itu, perhatian ekstra diperlukan untuk menghindari risiko ini. - Memerlukan Perawatan Rutin dan Hati-hati:
Untuk menjaga kinerja optimalnya, busbar memerlukan perawatan yang rutin dan hati-hati. Ini mencakup membersihkan dan memeriksa kondisi serta isolasi busbar secara berkala untuk menghindari potensi masalah. - Perencanaan yang Matang dan Akurat:
Penentuan jenis, material, ukuran, dan desain busbar memerlukan perencanaan yang matang dan akurat. Hal ini penting agar busbar dapat sesuai dengan kebutuhan dan spesifikasi sistem, sehingga menghindari potensi kesalahan atau ketidakcocokan yang dapat berdampak buruk pada performa keseluruhan sistem.
Penutup
Dalam menyelami kompleksitas dunia kelistrikan, kita menemukan sebuah komponen yang mungkin terdengar sederhana namun memiliki peran krusial, yaitu busbar. Dengan segala keuntungan dan kelemahannya, busbar menjadi tulang punggung distribusi listrik, menyatukan dan mengalirkan arus untuk menjaga roda berputar dalam sistem kelistrikan.
Sejauh mata melihat, busbar menjadi simbol kehKalianlan, fleksibilitas, dan efisiensi dalam menyediakan daya listrik yang kita butuhkan. Oleh karena itu, semakin memahami esensi dari pertanyaan “Apa Itu Busbar” tidak hanya memperkaya pengetahuan teknis kita, tetapi juga membuka pintu untuk eksplorasi lebih lanjut dalam dunia energi yang terus berkembang. Semoga informasi dari bengkeltv.id mengenai Apa Itu Busbar? ini bermanfaat untuk Kalian.
