Bengkeltv.id – Analisa Kerusakan Tuner TV : Penyebab dan Solusi Efektif. Tuner TV adalah salah satu komponen vital dalam televisi yang memiliki peran utama dalam menerima sinyal dari antena dan mengubahnya menjadi gambar dan suara yang kita nikmati setiap hari. Tanpa tuner yang berfungsi dengan baik, kualitas siaran televisi dapat terganggu, bahkan dapat menyebabkan hilangnya sinyal secara total. Meskipun tergolong sebagai perangkat elektronik yang hKalianl, tuner TV rentan mengalami masalah teknis seiring waktu. Kerusakan pada tuner TV bisa disebabkan oleh berbagai faktor, mulai dari masalah internal perangkat hingga gangguan eksternal seperti kualitas sinyal yang buruk.
Dalam artikel ini, kami akan mengulas secara mendalam mengenai analisa kerusakan tuner TV, gejala-gejala yang mungkin muncul, serta berbagai cara yang dapat Kalian lakukan untuk mendiagnosis dan memperbaiki masalah tersebut. Dengan pemahaman yang lebih baik tentang cara kerja dan potensi kerusakan pada tuner TV, Kalian dapat menghemat waktu dan biaya dalam memperbaiki perangkat televisi Kalian, serta memastikan pengalaman menonton yang lebih optimal.
Penjelasan Singkat Tentang TV Tuner
Mungkin kamu masih mengingat masa-masa ketika untuk menonton acara televisi, kita harus menyiapkan TV, alat penerima sinyal, dan antena yang dipasang di rumah. Hanya dengan persiapan tersebut, kita bisa menikmati berbagai tayangan dari stasiun televisi nasional.
Saat ini, meskipun kita bisa menonton TV lewat laptop dengan koneksi internet, hal ini seringkali kurang nyaman, terutama bagi kamu yang menggunakan kuota terbatas atau tidak selalu memiliki akses internet.
Namun, berkat adanya TV tuner, kita tidak lagi perlu bergantung pada internet untuk menonton acara TV favorit. Cukup dengan menghubungkan laptop atau PC ke perangkat TV tuner.

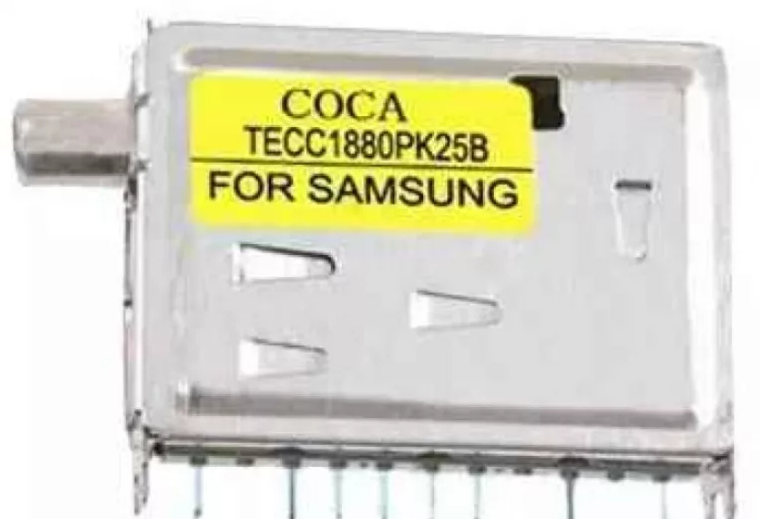

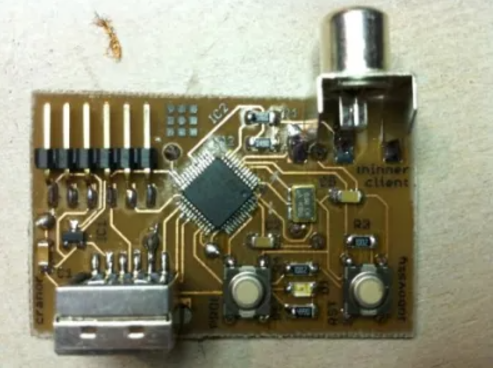

Secara singkat, TV tuner adalah perangkat keras yang terhubung ke komputer atau PC untuk menampilkan siaran TV dari berbagai stasiun. Perangkat ini dilengkapi dengan fitur-fitur menarik yang berbeda, menawarkan pengalaman menonton yang lebih fleksibel.
Ciri-Ciri Kerusakan Pada Tuner TV
Di beberapa daerah, tuner pada televisi seringkali tidak dimanfaatkan karena lebih mengKalianlkan saluran AV (Audio Video) dan receiver digital parabola atau perangkat serupa.
Namun, secara umum, tuner tetap digunakan, terutama di daerah yang memiliki pemancar televisi lokal. Tuner masih memegang peranan penting, karena memungkinkan pemirsa untuk menikmati tayangan televisi tanpa perlu mengeluarkan biaya besar untuk membeli peralatan parabola atau langganan televisi kabel.
Sebelum membahas lebih lanjut tentang analisis kerusakan tuner TV, berikut adalah beberapa ciri-ciri kerusakan pada tuner TV yang perlu diperhatikan:
A. Televisi mengalami masalah dimana tidak ada tampilan gambar dan suara.
Setelah memastikan antena terpasang dengan benar dan proses pencarian saluran dilakukan dengan tepat, namun televisi tetap tidak menampilkan gambar dan suara, langkah selanjutnya adalah memeriksa tuner dan komponen pendukungnya, seperti yang ditunjukkan dalam diagram berikut.
Untuk mengidentifikasi ciri-ciri kerusakan pada tuner TV dan komponen terkait, kita dapat memperhatikan beberapa hal berikut ini:
1. VT (Voltage Tuning)
Jika tegangan VT bernilai 0 V DC (tidak ada tegangan sama sekali), maka tidak akan ada tampilan gambar dan suara. Jika tegangan VT berfluktuasi (perlu dicatat: bukan saat proses pencarian saluran), gambar akan tampak tidak stabil (gambar bergerak-gerak).
Jika tegangan sumber VT tidak mencapai 33 V DC, beberapa saluran tidak akan ditampilkan dengan sempurna (seharusnya ada 15 saluran, namun hanya 5 saluran yang muncul). Pada tuner, masalah umumnya terletak pada bagian VT ini, sementara masalah lainnya jarang terjadi.
2. Tegangan catu daya tuner (MB)
Jika tegangan catu daya pada tuner bernilai 0 V DC, dipastikan tidak ada tampilan gambar atau suara. Jika tegangan kurang, gambar akan buram. Jika tegangan berfluktuasi, sinyal akan menjadi tidak stabil.
3. Tegangan Kontrol (VL)
Jika tegangan UHF tidak terdeteksi, biasanya masalah terkait dengan IC Program pada pin UHF. Ini dapat menyebabkan televisi tidak dapat menerima saluran yang menggunakan frekuensi UHF (seperti Trans, Indosiar, RCTI, SCTV, dan Metro).
4. AGC (Automatic Gain Control)
Kerusakan pada AGC dapat menyebabkan gambar tampak kabur (dengan banyak gangguan), namun kerusakan pada AGC sangat jarang terjadi pada tuner. Biasanya, masalah ini disebabkan oleh pengaturan AGC (AGC Adjustment) yang tidak tepat.
Karena kinerja tuner sangat bergantung pada catu daya tuner, VT (Voltage Tuning), kontrol, IC Program, serta IC Utama atau IC Croma, penting untuk berhati-hati dan teliti dalam mengidentifikasi bagian yang rusak.
Kerusakan pada bagian tertentu biasanya memiliki ciri-ciri khas. Ini dapat diketahui melalui pengalaman dan upaya terus-menerus dalam mencari sumber masalah, karena beberapa hal sulit dijelaskan secara tertulis.
B. Gambar dan Suara yang Kurang Jernih
Jika suara dan gambar tidak tampak jernih, kemungkinan gangguan berasal dari antena, kabel antena, konektor antena, pengaturan AGC, atau tuner itu sendiri. Antena memiliki peran besar dalam kualitas gambar dan suara.
Langkah pertama yang dapat dilakukan adalah mengarahkan antena ke posisi yang tepat. Jika gambar masih belum jelas, coba atur pengaturan AGC dan lakukan pencarian saluran ulang.
Jika masalah gambar dan suara tetap tidak teratasi, pertimbangkan untuk mengganti tuner dengan tipe yang sama dan bandingkan hasilnya dengan tuner yang lama.
C. Gambar dengan Cacat atau Kadang-kadang Hilang
Jika gambar yang awalnya jelas (dengan suara dan gambar jernih) perlahan mulai berubah hingga akhirnya hilang, masalah ini bisa disebabkan oleh ketidakstabilan AFT (Automatic Fine Tuning) atau voltage tuning.

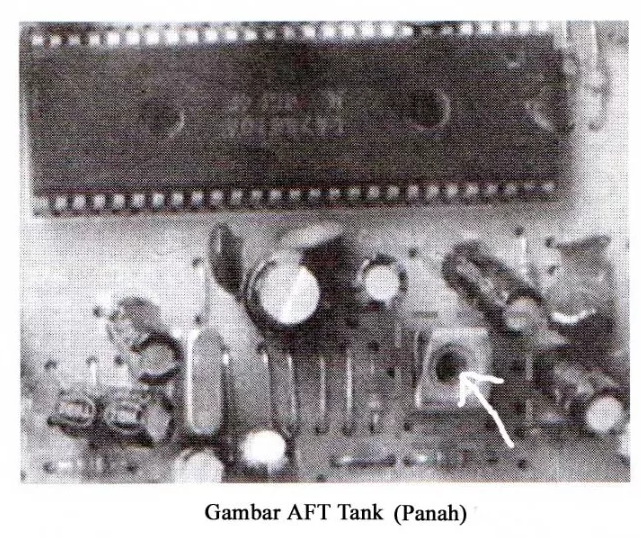

Pada televisi yang menggunakan AFT tank (spoel AFT yang dapat disetel), putaran yang tidak tepat pada AFT tank dapat menyebabkan kerusakan seperti ini.
Ciri-ciri kerusakan ini dapat dikenali saat proses pencarian saluran, di mana sinyal yang diterima tidak dapat disimpan.
Jika AFT tank mengalami putaran yang tidak tepat, langkah yang dapat diambil adalah perlahan-lahan mengembalikannya ke posisi semula dengan menyetel trimer. Setelah itu, lakukan pencarian saluran secara manual hingga OSD (On-Screen Display) pada layar berhenti pada sinyal gambar dan suara yang stabil. Namun, jika AFT tank belum pernah diputar secara tidak tepat, disarankan untuk tidak melakukan penyetelan yang tidak perlu.
Analisa Kerusakan Tuner TV

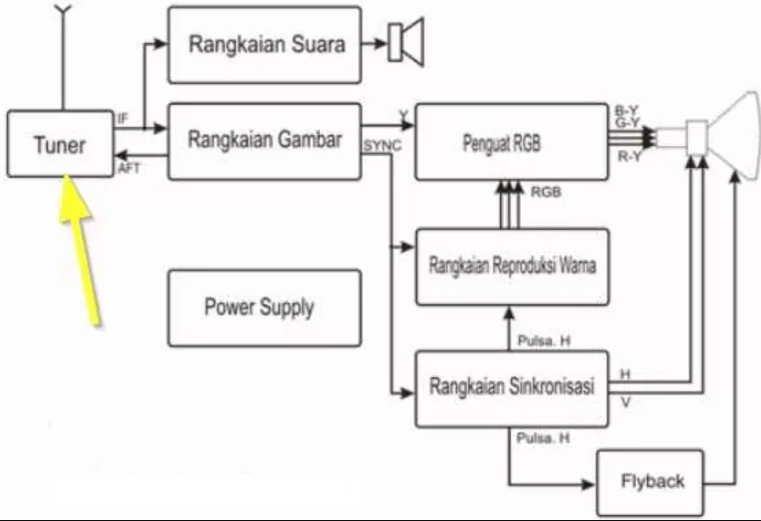

Menganalisis kerusakan pada tuner TV sebenarnya tidak terlalu sulit jika kita memiliki pemahaman tentang cara kerja tuner itu sendiri serta data pin kaki yang terdapat di dalamnya, dan tentu saja jenis tuner yang digunakan.
Di model TV saat ini, banyak yang menggunakan tuner dengan kontrol Frekuensi Synthesizer (FS), yang sering disebut sebagai tuner PLL.
Terdapat juga tuner yang biasa digunakan pada model TV lama, yaitu tuner Voltage Synthesizer (VS). Secara sederhana, perbedaannya dapat dilihat pada kaki VT pada tuner VS, sementara pada tuner PLL, fungsi kaku VT ini digantikan oleh SDA SCL.
Sebagai informasi tambahan, di beberapa daerah di mana tidak ada sinyal TV yang disiarkan melalui pemancar, tuner ini tidak digunakan secara luas karena kebanyakan orang menggunakan parabola, saluran audio video digital, atau opsi serupa.
Namun, secara umum, tuner masih digunakan pada TV yang dijual saat ini. Sebagai alternatif, kita juga dapat menggunakan tuner TV untuk laptop, dan cara pemasangannya pun sangat mudah.
Kerusakan pada tuner pasti akan berdampak pada televisi, sehingga siaran tidak dapat diterima dengan baik. Gejalanya dapat berupa gambar berkelip-kelip, gambar yang kurang baik, dan masalah lainnya. Sebelum melanjutkan, apakah ada yang belum familiar dengan diagram blok pada TV? Secara umum, diagramnya seperti berikut ini:
Berikut dibawah ini beberapa Analisa Kerusakan Tuner TV yang perlu kalian pahami dengan baik :
1. TV tidak ada gambar dan suara
Untuk mengatasi gejala kerusakan seperti ini, langkah pertama yang perlu dilakukan adalah memeriksa apakah antena dan penguat (jika ada) serta perangkatnya terpasang dengan baik. Jika semuanya terpasang dengan benar dan tidak ada masalah yang terdeteksi, langkah selanjutnya adalah melakukan pengukuran pada kaki-kaki tuner TV.

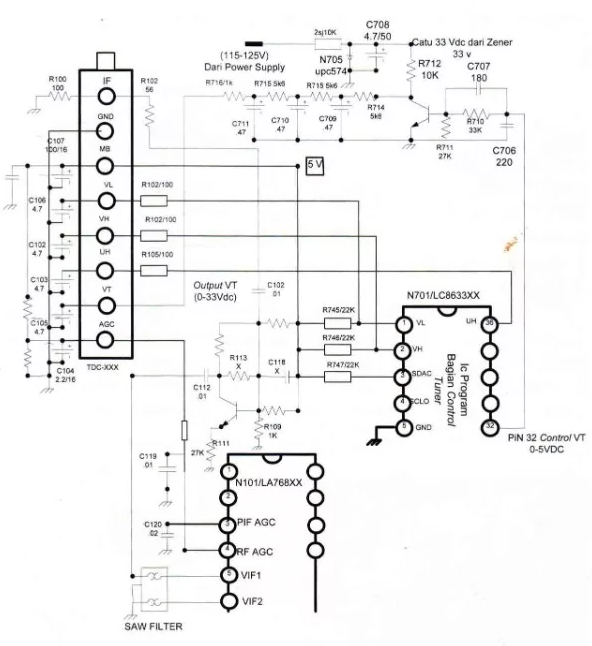

Sebagai contoh, di bawah ini terdapat rangkaian tuner tanpa pin SDA SCL.

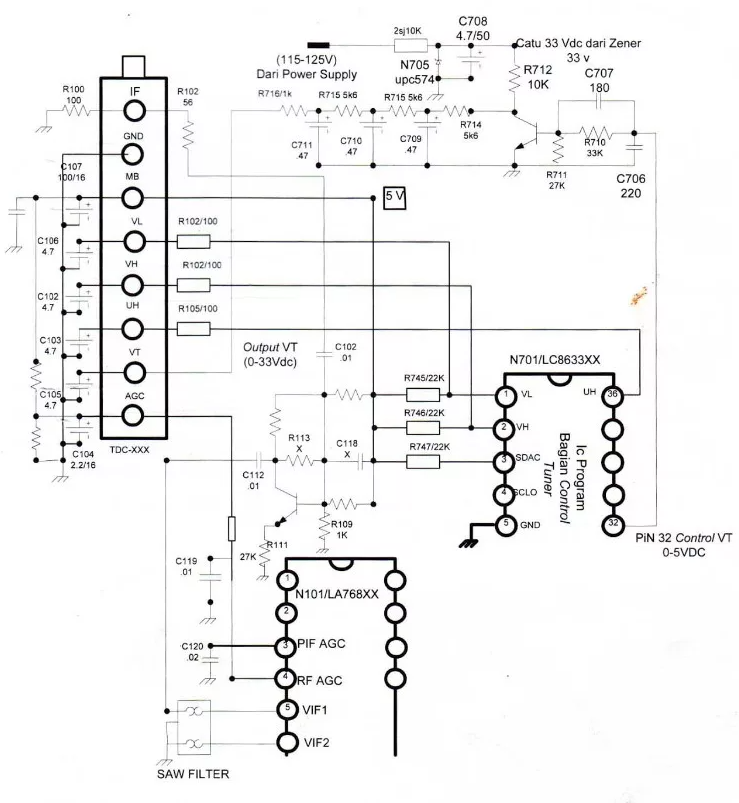

Selanjutnya, berikut ini adalah skema tuner dengan SDA SCL. Perhatikan juga referensi tegangan yang ada, yang mungkin dapat membantu dalam analisis servis TV :
Berikut ini adalah beberapa penjelasan terkait kaki-kaki tuner jika terdapat perubahan tegangan:
2. Pin AGC
AGC, atau Automatic Gain Control, berfungsi sebagai pengatur penguatan otomatis. AGC diperlukan karena sinyal yang diterima dapat memiliki kekuatan yang berbeda-beda, ada yang kuat dan ada yang lemah. Oleh karena itu, diperlukan pengaturan otomatis yang dapat mengikuti level sinyal yang diterima.
Cara kerja AGC adalah semakin tinggi tegangan yang masuk dari blok IF, semakin rendah pula tegangan pada pin ini. Kerusakan pada bagian AGC tuner sebenarnya jarang terjadi.
Yang sering terjadi adalah ketidaksesuaian pengaturan, tetapi jika memang terjadi kerusakan yang nyata, gejalanya adalah gambar yang penuh dengan gangguan seperti semut.
3. Tegangan Kontrol (VL)
Jika televisi Kalian mengalami masalah dalam menerima saluran UHF (Ultra High Frequency), ini berarti ada masalah dengan komponen dalam TV itu sendiri.
UHF merupakan jangkauan frekuensi yang digunakan oleh banyak stasiun televisi untuk siaran mereka. Jadi, jika TV Kalian tidak bisa menerima saluran-saluran ini, itu berarti ada masalah teknis yang perlu diperbaiki.
Tegangan VL adalah singkatan dari “Voltage Level”, yang merujuk pada tingkat tegangan tertentu dalam sirkuit listrik. Dalam konteks ini, VL adalah pin dari IC (Integrated Circuit) atau sirkuit terpadu, yang khusus digunakan untuk UHF di dalam perangkat televisi. Jika tegangan pada pin ini tidak stabil atau tidak ada sama sekali, maka TV Kalian mungkin tidak akan mampu menerima saluran UHF.
VT adalah singkatan dari “Voltage Tuning”, yang adalah proses menyesuaikan tegangan dalam sirkuit listrik untuk memastikan bahwa sirkuit tersebut bekerja dengan baik dan stabil.
Dalam konteks televisi, ini bisa merujuk pada penyesuaian tegangan untuk memastikan penerimaan sinyal yang baik.
Jadi, jika TV Kalian tidak bisa menerima saluran UHF, kemungkinan besar ada masalah dengan tegangan VL, yang merupakan pin UHF dari IC program. Dalam hal ini, Kalian mungkin perlu memeriksa dan menyesuaikan tegangan tersebut, yang bisa dilakukan oleh seorang teknisi profesional.
Dengan melakukan penyetelan voltase atau “voltage tuning”, Kalian bisa memastikan bahwa sirkuit bekerja dengan baik dan TV Kalian bisa menerima saluran UHF.
4. Voltage Tuning (VT)
Fungsi pin VT pada tuner adalah untuk mengubah frekuensi tuner berdasarkan tegangan yang masuk ke pin VT. Rentang tegangan VT berkisar antara 0 hingga 33V yang dikendalikan oleh pemilih channel, dalam hal ini IC Program.
Untuk memberikan gambaran tentang cara kerjanya, ketika dilakukan proses pencarian saluran TV, tegangan pada pin ini secara normal akan naik secara bertahap dari 0 hingga 33V. Bagian tuner TV sering mengalami kerusakan pada pin ini. Cara menganalisis kerusakannya adalah dengan memeriksa apakah tegangannya adalah 0V atau tidak ada sama sekali. Jika ini terjadi, maka gambar dan suara tidak akan muncul.
Baca Juga : Daftar Persamaan IC TL071 : Datasheet dan Kelebihan IC TL071
Jika tegangan VT terus berubah-ubah tanpa dilakukan proses pencarian saluran, hal ini akan menyebabkan gambar tidak stabil, kadang bagus kadang tidak. Selain itu, jika tegangan VT tidak mencapai 33V, maka sebagian saluran tidak akan dapat diterima oleh TV. Misalnya, jika seharusnya ada 10 saluran yang bisa diterima, hanya 5 saluran yang akan muncul.
Pin VT ini, pada tuner dengan tipe VS atau model lama, akan mengubah-ubah tegangannya, sedangkan pada tuner model PLL yang dilengkapi dengan pin SDA dan SCL, tegangan 33V-nya akan tetap atau tidak berubah.
5. Pin MB (Tegangan Supply)
Pin yang dimaksud di sini adalah pin untuk pasokan tegangan pada tuner. Pin ini terkadang disebut juga sebagai BM atau BP.
Blok tuner sangat tergantung pada tegangan pasokan yang diterimanya. Jika tegangan pada pin pasokan ini tidak ada, maka dapat dipastikan bahwa gambar dan suara tidak akan muncul.
Perlu diperhatikan bahwa tegangan pasokan tuner ini bervariasi tergantung pada jenisnya. Ada yang menggunakan tegangan 5V, 9V, dan ada pula yang menggunakan 12V.
Kerusakan pada pin ini yang menyebabkan tegangan menjadi kurang dapat menyebabkan gambar menjadi tidak jelas atau buram. Jika tegangan tidak stabil, maka gambar yang ditampilkan akan menjadi tidak stabil juga, kadang bagus kadang jelek.
6. Pin SDA SCL
Pin ini umumnya ditemukan pada jenis tuner PLL. Fungsinya adalah sebagai kontrol berdasarkan bus data pada kedua pinnya. Pada tuner model konvensional, fungsi dari pin ini digantikan oleh VT.
Namun, pada tuner PLL, penggeseran frekuensi menggunakan SDA dan SCL, bukan lagi menggunakan pin VT. Frekuensi tersebut diatur secara otomatis sesuai dengan data yang dikirim ke tuner dari IC program. Dengan demikian, VT akan diatur secara otomatis sesuai dengan data yang diterima dari IC program.
7. Pin IF
Pin tersebut adalah output atau keluaran dari blok tuner yang akan diproses oleh rangkaian IF. Pada beberapa model, terdapat juga dua pin keluaran.
Berikut ini adalah beberapa kerusakan umum yang sering terjadi pada tuner TV:
- Tidak bisa menangkap siaran meskipun antena dalam kondisi baik. Pertama, periksa koneksi pin antena ke konektor tuner karena mungkin ada masalah pada solderannya. Cukup dengan melakukan solder ulang, masalah ini dapat diperbaiki.
- Tidak ada tegangan atau sinyal pada output IF tuner. Kemungkinan kerusakan terjadi pada blok mixer dan tuner harus diganti.
- Channel yang telah disimpan mengalami pergeseran gelombang. Ini bisa disebabkan oleh perubahan nilai komponen dioda varaktor atau mungkin ada masalah pada bagian IF.
- Gambar dan suara kadang-kadang baik dan kadang-kadang tidak. Kemungkinan modul AGC tidak berfungsi dengan baik. AGC bekerja dengan memberikan tegangan bias ke pin tuner. Prinsipnya, semakin kuat sinyal yang diterima, maka semakin rendah tegangan pada pin AGC.
Kesimpulan
Sebagai kesimpulan, analisa kerusakan tuner TV adalah langkah penting yang perlu dilakukan untuk mengidentifikasi dan memperbaiki masalah pada televisi yang tidak menampilkan gambar dan suara dengan jelas. Dengan memahami berbagai komponen yang mempengaruhi kinerja tuner, seperti antena, tegangan catu daya, pengaturan AGC, hingga AFT, kita dapat lebih mudah menemukan penyebab gangguan yang terjadi.
Setiap kerusakan pada tuner TV memiliki ciri-ciri khusus yang perlu diperhatikan, baik itu masalah pada sinyal yang tidak stabil, gambar yang buram, atau suara yang tidak jelas. Dalam menghadapi masalah tersebut, penting untuk melakukan pemeriksaan secara teliti dan hati-hati, serta mengikuti langkah-langkah perbaikan yang sesuai, seperti penyetelan trimer atau penggantian tuner jika diperlukan.
Dengan melakukan analisa kerusakan tuner TV secara tepat, Kalian dapat memastikan kualitas tayangan televisi yang optimal tanpa harus mengeluarkan biaya besar untuk membeli perangkat tambahan seperti parabola atau langganan kabel. Jangan ragu untuk menghubungi teknisi profesional jika masalah berlanjut, agar perbaikan dapat dilakukan dengan cepat dan efisien. Semoga informasi dari bengkeltv.id mengenai Analisa Kerusakan Tuner TV ini bermanfaat untuk Kalian.
