Bengkeltv.id – Rumus Lilitan Dinamo Mesin Cuci : Panduan Lengkap untuk Teknisi. Dalam dunia teknik mesin cuci, rumus lilitan dinamo memainkan peranan krusial dalam menentukan efisiensi dan kinerja alat tersebut. Dinamo atau motor listrik adalah komponen vital yang menggerakkan berbagai mekanisme dalam mesin cuci. Lilitan kawat pada dinamo berfungsi sebagai inti penghasil medan magnet yang memungkinkan motor beroperasi dengan baik. Jumlah lilitan ini secara langsung mempengaruhi kekuatan dan kestabilan medan magnet, yang pada gilirannya memengaruhi kinerja mesin cuci.
Memahami rumus lilitan dinamo tidak hanya penting untuk perawatan dan perbaikan mesin cuci, tetapi juga untuk memastikan bahwa mesin berfungsi sesuai dengan spesifikasi teknis yang telah ditentukan. Lilitan yang tidak sesuai dapat menyebabkan berbagai masalah, mulai dari penurunan efisiensi energi hingga kerusakan pada komponen motor. Oleh karena itu, mengetahui rumus dan metode perhitungan lilitan yang tepat adalah kunci untuk menjaga agar mesin cuci tetap dalam kondisi optimal dan beroperasi dengan efisiensi maksimum.
Artikel ini akan mengeksplorasi secara mendalam bagaimana Rumus Lilitan Dinamo Mesin Cuci dapat mempengaruhi performa keseluruhan mesin. Kami akan menjelaskan prinsip dasar di balik lilitan dinamo, bagaimana menghitung jumlah lilitan yang diperlukan untuk berbagai jenis mesin cuci, dan langkah-langkah praktis yang dapat diambil untuk memastikan hasil yang akurat. Selain itu, akan dibahas juga dampak dari perbedaan jumlah lilitan terhadap fungsi mesin dan solusi untuk masalah umum yang terkait dengan dinamo. Dengan pemahaman yang komprehensif tentang rumus lilitan dinamo, Kalian dapat melakukan perawatan yang lebih baik, memperbaiki masalah yang ada, dan memastikan mesin cuci Kalian berfungsi dengan efisien.
Dinamo Mesin Cuci Adalah?

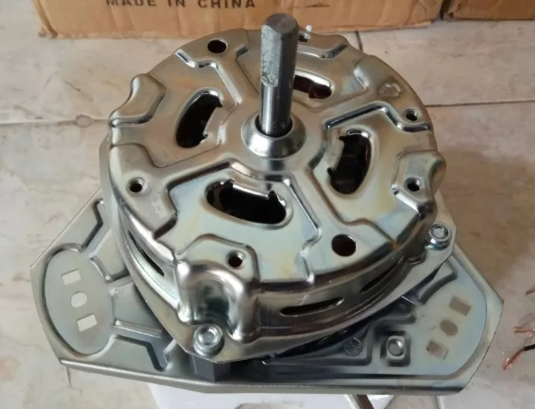

Dinamo mesin cuci adalah komponen krusial yang berfungsi mengubah energi listrik menjadi energi kinetik, memungkinkan mesin cuci menjalankan proses pencucian dan pengeringan dengan efektif. Sebagai bagian elektronik utama dalam mesin cuci, dinamo memainkan peran penting dalam menggerakkan berbagai fungsi mesin.
Pada mesin cuci dengan dua tabung, seperti mesin cuci semi otomatis atau mesin cuci yang memiliki fitur pencucian dan pengeringan terpisah, diperlukan dua dinamo terpisah. Dinamo pertama menggerakkan bagian pencucian, sedangkan dinamo kedua menggerakkan bagian pengeringan. Karena masing-masing dinamo dirancang untuk memenuhi kebutuhan spesifik dari tabung yang digerakkannya, kedua dinamo ini memiliki desain yang berbeda.
Kualitas dinamo dapat bervariasi, dipengaruhi oleh berbagai faktor seperti kualitas kawat dan bahan konstruksi lainnya. Meskipun seharusnya semua dinamo memenuhi stKalianr kualitas yang sama, perbedaan dalam umur pemakaian dapat mencerminkan variasi dalam kualitas. Dinamo yang bertahan lama dan berfungsi dengan baik umumnya menunjukkan bahwa kekuatan dan performanya cukup memadai.
Fungsi Dinamo Mesin Cuci
Komponen dinamo dalam mesin cuci memainkan peran vital dalam mengubah energi listrik menjadi energi kinetik, yang diperlukan untuk berbagai proses operasional mesin cuci. Dinamo tidak hanya berfungsi saat proses pencucian pakaian, tetapi juga sangat penting untuk pengeringan pakaian. Berikut adalah penjelasan mendalam mengenai fungsi dinamo pada mesin cuci:
- Mencuci Pakaian
Dinamo berfungsi sebagai penggerak utama pada tabung pencuci mesin cuci. Selama siklus pencucian, dinamo menghasilkan putaran yang diperlukan untuk memutar tabung pencuci. Ini memungkinkan pakaian dibolak-balik dengan tenaga yang cukup besar, memastikan deterjen dapat bekerja secara efektif untuk menghilangkan kotoran dan noda dari pakaian. Dinamo pada mesin cuci dirancang dengan putaran yang kuat dan stabil, sehingga mampu memberikan gerakan yang konsisten dan efisien dalam proses pencucian. - Mengeringkan Pakaian
Selain fungsi pencucian, dinamo juga berperan penting dalam proses pengeringan pakaian. Pada mesin cuci dengan fitur pengeringan, dinamo menggerakkan tabung pengering dengan kecepatan yang lebih tinggi dibandingkan dengan tabung pencuci. Putaran cepat ini menciptakan gaya sentrifugal yang membantu mengeluarkan air dari pakaian secara efektif. Dengan desain yang memungkinkan putaran mesin yang cepat, dinamo memastikan bahwa pakaian dapat dikeringkan dengan lebih cepat dan efisien.
Secara keseluruhan, dinamo pada mesin cuci merupakan komponen yang krusial, karena keberadaannya memastikan bahwa kedua proses penting—pencucian dan pengeringan—dapat dilakukan dengan optimal. Desain dan kualitas dinamo berpengaruh langsung terhadap performa mesin cuci, mempengaruhi seberapa baik dan efisien mesin cuci dapat menjalankan fungsinya.
Cara Kerja Dinamo Mesin Cuci
Dinamo pada mesin cuci berfungsi sebagai penggerak utama untuk memutar drum. Berikut adalah cara kerja dinamo pada mesin cuci:
- Saat mesin cuci dinyalakan dan memulai proses pencucian, arus listrik mengalir ke dinamo yang memiliki tiga pin konektor.
- Pin di bagian tengah berfungsi untuk menerima tegangan dengan arus negatif, sedangkan dua pin di bagian pinggir menerima arus positif.
- Saat arus listrik mengalir ke dinamo, arus akan menyentuh pin pinggir. Setelah singgah sejenak di pin tengah, arus berpindah ke pin pinggir lainnya dengan gerakan searah jarum jam.
- Proses ini berlangsung terus-menerus, menciptakan perputaran yang memutar drum mesin cuci berkat kerja dinamo.
Rumus dan Jumlah Lilitan Dinamo Mesin Cuci
Berikut ini kami akan menjelaskan mengenai jumlah lilitan dinamo mesin cuci yang umum digunakan:
1. Lilitan dinamo mesin cuci dengan ketebalan kern 21mm
Perlu diingat bahwa lilitan pada dinamo mesin cuci bervariasi di setiap bagiannya. Untuk dinamo dengan kern setebal 21 mm, diameter kawat yang digunakan adalah 0,25 mm pada bagian starting dan 0,33 mm pada bagian running. Gulungan terbagi menjadi gulungan kecil dan besar, dengan jumlah lilitan berbeda sesuai skema berikut:
- Gulungan kecil pada bagian starting: 1-4 gulungan dengan total 150 lilitan.
- Gulungan besar pada bagian starting: 1-6 gulungan dengan total 300 lilitan.
- Gulungan kecil pada bagian running: 1-4 gulungan dengan total 180 lilitan.
- Gulungan besar pada bagian running: 1-6 gulungan dengan total 205 lilitan.
2. Lilitan dinamo mesin cuci dengan ketebalan kern 22mm
Untuk dinamo mesin cuci yang menggunakan kern dengan ketebalan 22 mm, jumlah lilitan berbeda dari model lainnya. Dinamo ini menggunakan kawat dengan diameter 0,25 mm pada bagian starting dan diameter 0,33 mm pada bagian running. Berikut adalah skema lilitan untuk setiap gulungan:
- Gulungan kecil pada bagian starting: 1-4 gulungan dengan total 155 lilitan.
- Gulungan besar pada bagian starting: 1-6 gulungan dengan total 300 lilitan.
- Gulungan kecil pada bagian running: 1-4 gulungan dengan total 145 lilitan.
- Gulungan besar pada bagian running: 1-6 gulungan dengan total 255 lilitan.
3. Lilitan dinamo mesin cuci dengan ketebalan kern 23mm
Tabel jumlah lilitan dinamo mesin cuci dapat disusun berdasarkan ketebalan kern. Misalnya, untuk dinamo dengan ketebalan kern 23 mm yang menggunakan kawat berdiameter 0,25 mm pada bagian starting dan 0,33 mm pada bagian running, jumlah lilitan pada setiap gulungan adalah sebagai berikut:
- Gulungan kecil pada bagian starting: 1-4 gulungan dengan total 150 lilitan.
- Gulungan besar pada bagian starting: 1-6 gulungan dengan total 270 lilitan.
- Gulungan kecil pada bagian running: 1-4 gulungan dengan total 145 lilitan.
- Gulungan besar pada bagian running: 1-6 gulungan dengan total 220 lilitan.
4. Lilitan dinamo mesin cuci dengan ketebalan kern 30mm
Bagi beberapa teknisi, lilitan pada dinamo mesin cuci dengan kern setebal 30 mm mungkin sudah dikenal. Dinamo ini menggunakan kawat dengan diameter 0,25 mm untuk bagian starting dan diameter 0,33 mm untuk bagian running. Berikut adalah jumlah lilitan untuk setiap gulungan dinamo ini:
- Gulungan kecil pada bagian starting: 1-4 gulungan dengan total 126 lilitan.
- Gulungan besar pada bagian starting: 1-6 gulungan dengan total 186 lilitan.
- Gulungan kecil pada bagian running: 1-4 gulungan dengan total 76 lilitan.
- Gulungan besar pada bagian running: 1-6 gulungan dengan total 212 lilitan.
5. Lilitan dinamo mesin cuci dengan ketebalan kern 31mm
Sangat penting untuk mengikuti skema jumlah lilitan yang tepat saat melakukan penggulungan dinamo mesin cuci. Gulungan starting dan running menggunakan kawat dengan diameter 0,25 mm dan 0,33 mm. Berikut adalah jumlah lilitan yang diperlukan untuk setiap gulungan, sesuai dengan urutannya:
- Gulungan kecil pada bagian starting: 1-4 gulungan dengan total 104 lilitan.
- Gulungan besar pada bagian starting: 1-6 gulungan dengan total 180 lilitan.
- Gulungan kecil pada bagian running: 1-4 gulungan dengan total 84 lilitan.
- Gulungan besar pada bagian running: 1-6 gulungan dengan total 195 lilitan.
6. Lilitan dinamo mesin cuci dengan ketebalan kern 32mm
Biaya untuk menggulung dinamo mesin cuci bisa mencapai ratusan ribu rupiah, termasuk biaya jasa penggulungannya. Dinamo ini menggunakan kawat berdiameter 0,25 mm untuk bagian starting dan 0,33 mm untuk bagian running, dengan jumlah lilitan sebagai berikut:
- Gulungan kecil pada bagian starting: 1-4 gulungan dengan total 95 lilitan.
- Gulungan besar pada bagian starting: 1-6 gulungan dengan total 194 lilitan.
- Gulungan kecil pada bagian running: 1-4 gulungan dengan total 84 lilitan.
- Gulungan besar pada bagian running: 1-6 gulungan dengan total 195 lilitan.
7. Lilitan dinamo mesin cuci dengan ketebalan kern 33mm
Dinamo mesin cuci yang menggunakan kern setebal 33mm mempunyai lilitan yang berbeda untuk setiap gulungan starting dan running. Berikut adalah jumlah lilitan kawat yang diperlukan untuk tiap gulungan:
- Gulungan kecil pada bagian starting terdiri dari 1-4 dengan jumlah 95 lilitan.
- Gulungan besar pada bagian starting terdiri dari 1-6 dengan jumlah 194 lilitan.
- Gulungan kecil pada bagian running terdiri dari 1-4 dengan jumlah 90 lilitan.
- Gulungan besar pada bagian running terdiri dari 1-6 dengan jumlah 194 lilitan.
8. Lilitan dinamo mesin cuci dengan ketebalan kern 34mm
Pada dinamo mesin cuci dengan kern setebal 34mm, kumparan terdiri dari kawat dengan diameter 0,25mm untuk bagian starting dan 0,33mm untuk bagian running. Kumparan tersebut dibagi menjadi beberapa bagian dengan jumlah lilitan kawat sebagai berikut:
- Gulungan kecil pada bagian starting terdiri dari 1-4 dengan jumlah 90 lilitan.
- Gulungan besar pada bagian starting terdiri dari 1-6 dengan jumlah 179 lilitan.
- Gulungan kecil pada bagian running terdiri dari 1-4 dengan jumlah 90 lilitan.
- Gulungan besar pada bagian running terdiri dari 1-6 dengan jumlah 179 lilitan.
Jumlah lilitan dinamo mesin cuci dalam rumus di atas dapat diterapkan untuk semua merek mesin cuci yang memiliki ukuran alur yang sama. Setiap lilitan tersebut akan menghasilkan nilai resistansi yang berbeda-beda.
Penutup
Sebagai penutup, penting untuk selalu mengikuti rumus lilitan dinamo mesin cuci dengan cermat untuk memastikan kinerja dan efisiensi mesin cuci Kalian. Dengan memahami dan menerapkan jumlah lilitan yang tepat pada setiap gulungan—baik pada bagian starting maupun running—Kalian dapat memastikan bahwa dinamo berfungsi secara optimal.
Jangan lupa untuk memperhatikan diameter kawat yang digunakan, seperti 0,25 mm untuk bagian starting dan 0,33 mm untuk bagian running, karena ini juga mempengaruhi performa dinamo. Dengan penerapan rumus lilitan yang benar, Kalian dapat memperpanjang umur dinamo dan menjaga mesin cuci tetap berjalan dengan lancar. Demikian ulasan dari bengkeltv.id mengenai Rumus Lilitan Dinamo Mesin Cuci. Semoga bermanfaat untuk Kalian.
