Bengkeltv.id – Rangkaian Crossover Aktif dengan IC LM833 : Pembahasan Lengkap. Dalam dunia audio, kualitas suara menjadi prioritas utama, terutama bagi para penggemar dan teknisi audio. Salah satu komponen penting yang mendukung kejernihan dan keakuratan suara adalah rangkaian crossover. Rangkaian ini berfungsi untuk memisahkan frekuensi suara ke masing-masing driver speaker sesuai jangkauannya, seperti tweeter, midrange, dan woofer.
Artikel ini akan membahas secara detail tentang rangkaian crossover aktif dengan IC LM833 Op-Amp, sebuah solusi yang menawarkan pemisahan frekuensi yang presisi dan minim distorsi. Dengan menggunakan IC LM833, yang dikenal sebagai operational amplifier (op-amp) berkinerja tinggi, rangkaian ini mampu menghasilkan suara dengan detail dan kejernihan yang optimal. Mari kita telusuri bagaimana rangkaian ini bekerja, komponen yang digunakan, serta cara merakitnya agar dapat meningkatkan performa sistem audio Kalian.
Apa itu Crossover Aktif?
Crossover aktif adalah sistem audio yang bertugas merutekan berbagai rentang frekuensi ke amplifier dan speaker tertentu untuk memastikan reproduksi suara yang lebih optimal dan akurat.
Pada sistem ini, sinyal suara dibagi berdasarkan frekuensi sebelum masuk ke amplifier, berbeda dengan crossover pasif yang melakukan penyaringan setelah penguatan suara. Dengan demikian, proses filtering atau penyaringan terjadi sebelum tahap amplifikasi.
Crossover aktif menggunakan komponen seperti resistor dan kapasitor untuk memisahkan atau memfilter sinyal suara berdasarkan frekuensinya. Setelah itu, sinyal yang telah dipisahkan diperkuat oleh operational amplifier (op-amp).
Op-amp berfungsi mengolah sinyal input dari berbagai sumber dan menghasilkan output dengan tingkat penguatan yang dapat disesuaikan. Sinyal yang telah diproses oleh op-amp kemudian diarahkan ke saluran suara sesuai dengan rentang frekuensi yang telah ditentukan oleh crossover.
Sebagai contoh, frekuensi rendah dikirim ke subwoofer, frekuensi menengah ke speaker mid-range, dan frekuensi tinggi ke tweeter. Sinyal ini kemudian diperkuat oleh masing-masing amplifier yang terhubung ke speaker atau tweeter tersebut.
Dengan pembagian dan penguatan yang tepat, setiap speaker hanya memproduksi suara pada rentang frekuensi yang sesuai, menghasilkan kualitas suara yang lebih terkontrol, jernih, dan optimal.
Komponen-Komponen Cross over Aktif
Cross over aktif memegang peranan penting dalam sistem audio karena tugasnya yang membagi frekuensi audio menjadi beberapa rentang sebelum diperkuat oleh amplifier.
Berikut adalah beberapa komponen yang umumnya terdapat dalam cross over aktif:
1. Resistor
Resistor berfungsi untuk mengatur arus listrik dalam rangkaian. Dalam crossover aktif, jenis resistor yang sering digunakan adalah resistor film logam, karena memiliki resistansi yang stabil dan tingkat akurasi tinggi.
2. Kapasitor
Kapasitor berperan menyimpan dan melepaskan energi listrik dalam rangkaian, serta menjadi elemen penting dalam memisahkan frekuensi pada crossover. Jenis kapasitor yang umum digunakan meliputi MKT (Metallized Polyester Film Capacitor), MKM (Metallized Polycarbonate Film Capacitor), dan Tantalum.
3. Trafo
Trafo atau transformator berukuran kecil sering digunakan dalam crossover aktif untuk mengubah tegangan listrik. Trafo ini dapat berfungsi untuk meningkatkan (step-up) atau menurunkan (step-down) tegangan sesuai kebutuhan sistem.
4. Regulator
Regulator bertugas menjaga dan mengatur tingkat output tegangan agar tetap stabil. Dalam crossover aktif, regulator digunakan untuk mengatur tegangan pada kisaran 12 hingga 15 Volt, tergantung pada jenis IC yang digunakan.
5. IC Op-Amp
IC Op-Amp (Integrated Circuit Operational Amplifier) adalah komponen utama untuk menguatkan sinyal audio. Beberapa jenis IC Op-Amp yang umum digunakan dalam crossover aktif meliputi TL-084, TL-074, dan JRC4558, yang dipilih berdasarkan kebutuhan dan preferensi desain.
Setiap komponen dalam crossover aktif memainkan peran penting dalam memastikan sistem audio berfungsi optimal. Oleh karena itu, pemilihan dan penempatan komponen harus dilakukan dengan cermat, mempertimbangkan kualitas suara yang diinginkan dan kompatibilitasnya dengan perangkat audio lain.
Cara Kerja Crossover
Produsen crossover audio menerapkan teknologi ini melalui filter yang dirancang untuk menurunkan volume rentang frekuensi tertentu. Seperti yang telah dijelaskan sebelumnya, crossover berfungsi untuk membagi frekuensi menjadi beberapa bagian, yaitu tweeter, driver midrange, dan subwoofer.
Filter ini terdiri dari tiga komponen utama: kapasitor, induktor, dan resistor.
- Kapasitor
Kapasitor adalah komponen elektronik yang terdiri dari dua lapisan konduktor dan berfungsi untuk memblokir arus searah (DC) sambil mengizinkan arus bolak-balik (AC) melewatinya. Dalam konteks filter crossover, kapasitor digunakan untuk menangani frekuensi rendah. - Induktor
Induktor menyimpan energi dalam medan elektromagnetik dan kemudian melepaskannya ke rangkaian. Komponen ini lebih efektif pada frekuensi rendah seperti bass dan kurang cocok untuk frekuensi tinggi, sehingga biasanya digunakan untuk mengarahkan sinyal bass ke driver speaker. - Resistor
Resistor adalah komponen dengan sifat resistif yang digunakan untuk menurunkan volume frekuensi tertentu. Dalam sistem crossover, resistor membantu menurunkan volume pada frekuensi tinggi maupun rendah secara seimbang, mendukung kinerja filter secara keseluruhan.
Secara sederhana, kapasitor berfungsi untuk mengurangi frekuensi rendah, induktor untuk mengurangi frekuensi tinggi, dan resistor untuk menurunkan kedua frekuensi secara bersamaan, memastikan suara yang lebih seimbang dan terkontrol.
Rangkaian Crossover Aktif dengan IC LM833 Op-Amp
Rangkaian crossover aktif umumnya mampu menghasilkan kualitas suara yang lebih baik dibandingkan dengan crossover pasif. Pada rangkaian ini, IC LM833 digunakan sebagai komponen utama. IC ini mudah ditemukan dan ideal untuk digunakan sebagai crossover yang terhubung langsung ke power amplifier.
Seperti yang telah dijelaskan dalam pembahasan mengenai crossover pada amplifier, terdapat dua jenis crossover: crossover aktif dan crossover pasif. Keduanya memiliki kelebihan dan kekurangan masing-masing, yang dapat disesuaikan dengan kebutuhan pengguna.

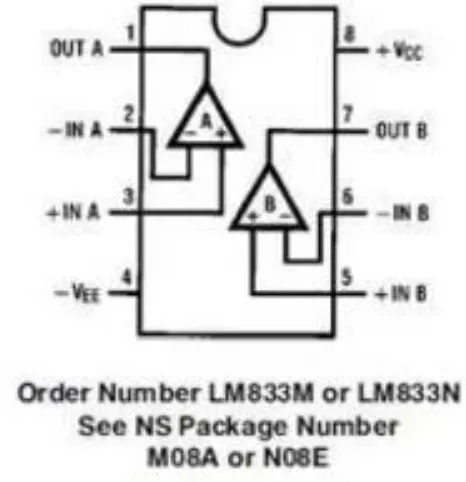

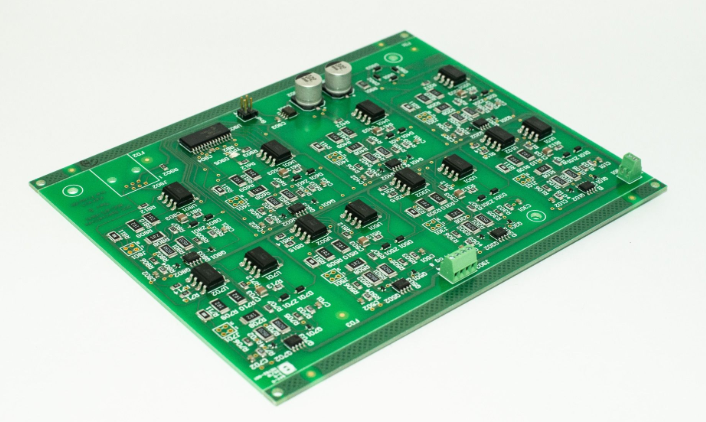

Rangkaian yang saya bagikan di sini adalah rangkaian Crossover Aktif dengan menggunakan IC LM833, sebuah IC dual op-amp yang dirancang untuk mendukung performa audio dengan kualitas tinggi.
Crossover aktif dapat memberikan peningkatan kualitas suara yang signifikan pada sistem Hi-Fi, terutama jika Kalian ingin meningkatkan performa audio. Secara sederhana, prinsip kerja crossover aktif adalah memisahkan sinyal audio input menjadi dua rentang frekuensi: frekuensi rendah dan frekuensi tinggi.

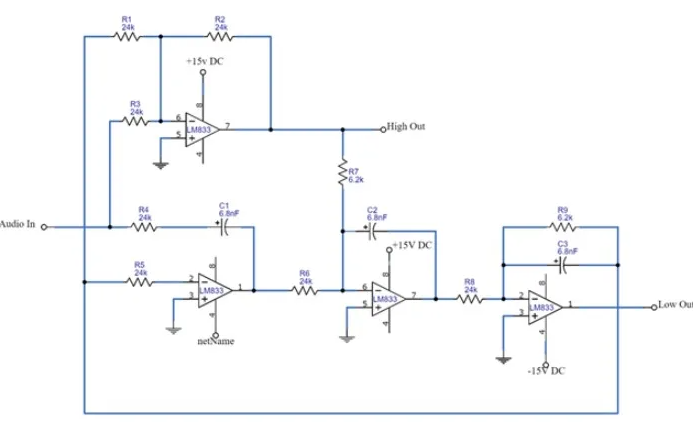

Kedua frekuensi ini kemudian diperkuat secara terpisah oleh masing-masing amplifier (dikenal sebagai bi-amping atau penguatan gKalian). Berikut ini adalah rangkaian crossover aktif yang ingin saya tunjukkan:
Rangkaian ini memanfaatkan dua IC LM833 dual-opamp yang dirancang khusus untuk penguatan suara. Pada rangkaian ini, bagian atas berfungsi sebagai penguat suara frekuensi tinggi (treble), yang juga dikenal sebagai high-pass filter. Sementara itu, bagian bawah terdiri dari tiga op-amp yang berperan sebagai low-pass filter untuk penguatan suara frekuensi rendah (bass).
Hasil penguatan frekuensi rendah (bass) dapat ditemukan pada pin 1 IC LM833 (2b), sedangkan frekuensi tinggi (treble) keluar melalui pin 7 IC1a.
Berikut beberapa hal penting yang perlu diperhatikan dalam pembuatan rangkaian crossover aktif ini:
- Pastikan menggunakan jenis PCB yang baik, idealnya jenis fiber.
- Power supply untuk op-amp harus diperhatikan, yaitu +15/-15 V DC.
- Gunakan soket untuk IC LM833 agar dapat dipasang dan dilepas dengan mudah.
- Resistor dan kapasitor dapat diganti sesuai kebutuhan untuk menghasilkan penguatan frekuensi yang berbeda.
Kelebihan dan Kekurangan Crossover Aktif
Setelah memahami Rangkaian Crossover Aktif dengan IC LM833 Op-Amp, nah selanjutnya adalah penjelasan lebih rinci mengenai kelebihan dan kekurangan dari crossover aktif:
1. Kelebihan
- Detail Frekuensi Suara:
Crossover aktif memungkinkan pemisahan frekuensi suara yang lebih detail dan presisi. Ini berkat komponen RC (Resistor-Capacitor) dan Op-amp (Operational Amplifier) yang mampu melakukan hitungan matematis yang akurat untuk memisahkan frekuensi suara. - Kontrol Lebar Band:
Salah satu fitur unggulan dari crossover aktif adalah kemampuannya untuk mengatur lebar band frekuensi suara. Ini disebabkan adanya Variable Resistor dalam konfigurasi Op-amp dan RC, yang memungkinkan pengguna untuk menyesuaikan frekuensi suara sesuai keinginan.
2. Kekurangan
- Konsumsi Power:
Crossover aktif memisahkan sinyal suara dan kemudian diperkuat oleh amplifier sebelum akhirnya disampaikan ke driver speaker yang sesuai. Proses ini membutuhkan banyak power amplifier, sehingga crossover aktif cenderung memiliki konsumsi daya yang lebih tinggi dibandingkan dengan crossover pasif. Selain itu, penggunaan power amplifier yang banyak juga bisa menambah biaya total sistem audio Kalian. - Kompleksitas:
Crossover aktif umumnya lebih kompleks dibanding crossover pasif, baik dari segi desain maupun implementasi. Ini berarti crossover aktif bisa lebih sulit dipasang dan dikelola, terutama untuk pengguna yang tidak memiliki pengetahuan teknis yang cukup. - Biaya:
Karena membutuhkan lebih banyak komponen dan power amplifier, crossover aktif umumnya lebih mahal dibanding crossover pasif. Ini bisa menjadi pertimbangan bagi mereka yang memiliki anggaran terbatas untuk sistem audio mereka.
Penutup
Rangkaian crossover aktif dengan IC LM833 Op-Amp merupakan solusi efisien dan Kalianl untuk mendapatkan kualitas audio yang optimal. Dengan memanfaatkan keunggulan IC LM833, seperti noise rendah dan kinerja tinggi, Kalian dapat menciptakan sistem audio yang presisi, baik untuk penggunaan rumah maupun profesional.
Penerapan rangkaian ini tidak hanya meningkatkan pengalaman mendengarkan musik, tetapi juga memberikan fleksibilitas dalam pengaturan frekuensi suara. Semoga artikel ini memberikan pemahaman yang jelas dan bermanfaat bagi Kalian yang sedang mendalami dunia audio elektronik. Demikianlah ulasan dari bengkeltv.id mengenai Rangkaian Crossover Aktif dengan IC LM833 Op-Amp, semoga informasi yang telah disampaikan dapat membantu kalian.
