Bengkeltv.id – Pengertian Trafo Step Down dan Cara Kerjanya Secara Lengkap. Trafo step down, atau transformator penurun tegangan, adalah komponen penting dalam sistem kelistrikan yang digunakan tidak hanya dalam industri, tetapi juga dalam kehidupan sehari-hari. Fungsinya yang utama adalah untuk menurunkan tegangan listrik tinggi menjadi lebih rendah, sehingga aman dan sesuai dengan kebutuhan perangkat elektronik atau mesin yang menggunakannya. Trafo step down beroperasi dengan mengubah tegangan tinggi menjadi tegangan lebih rendah tanpa mempengaruhi frekuensi arus listrik, yang sangat penting agar peralatan elektronik seperti TV, komputer, dan peralatan rumah tangga lainnya dapat berfungsi dengan aman.
Transformator ini banyak diterapkan dalam distribusi listrik, di mana tegangan tinggi dari pembangkit listrik perlu diturunkan agar dapat digunakan di rumah dan gedung-gedung. Selain itu, trafo step down juga digunakan dalam berbagai sektor industri untuk menyesuaikan tegangan yang dibutuhkan oleh mesin-mesin tertentu. Tanpa trafo step down, banyak perangkat dan sistem kelistrikan yang tidak dapat beroperasi dengan efisien dan aman.
Artikel ini akan mengulas lebih lanjut tentang pengertian trafo step down, cara kerjanya, serta perannya dalam berbagai bidang. Dengan memahami cara kerja dan aplikasinya, kita bisa lebih menghargai pentingnya trafo step down dalam menjaga kestabilan pasokan listrik, mengurangi risiko kerusakan peralatan, dan meningkatkan efisiensi sistem kelistrikan secara keseluruhan.
Pengertian Trafo Step Down

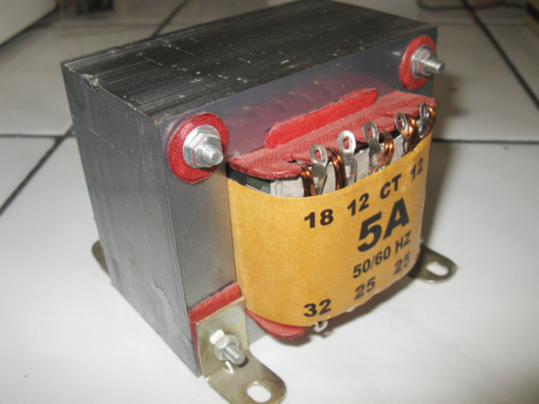

Trafo step down adalah perangkat elektronik yang berfungsi untuk mengurangi tegangan listrik dari sumbernya (kumparan primer) menjadi lebih rendah. Dengan kata lain, trafo step down bertugas mengubah tingkat tegangan listrik yang tinggi menjadi lebih sesuai dengan kebutuhan perangkat yang akan menggunakannya.
Jenis transformator ini sering digunakan dalam berbagai rangkaian kelistrikan. Trafo step down terdiri dari dua kumparan, yaitu kumparan primer dan kumparan sekunder, yang dililitkan pada inti besi atau bahan magnetik lainnya. Dalam transformator step down, jumlah lilitan pada kumparan primer jauh lebih banyak dibandingkan dengan kumparan sekunder.
Perbedaan jumlah lilitan inilah yang menyebabkan tegangan listrik yang masuk pada kumparan primer dapat diturunkan menjadi tegangan dengan voltase yang lebih rendah pada kumparan sekunder. Karena itu, transformator jenis ini sering disebut juga sebagai trafo penurun tegangan listrik, karena kemampuannya untuk menghasilkan tegangan yang lebih rendah dibandingkan dengan tegangan listrik yang diterima dari sumber listrik.
Fungsi Trafo Step Down
Fungsi utama trafo step down adalah untuk menurunkan tegangan listrik agar sesuai dengan kebutuhan spesifik peralatan listrik yang akan digunakan. Sesuai dengan namanya, “step down” mengacu pada proses penurunan tegangan untuk memenuhi keperluan perangkat tersebut.
Meskipun fungsi dasar transformator step down hanya satu, perangkat ini memiliki banyak aplikasi di berbagai situasi, antara lain:
Digunakan pada perangkat seperti radio, DVD player, dan home theater.
Digunakan dalam adaptor dan pengisi daya ponsel, untuk menurunkan level tegangan agar sesuai dengan kebutuhan pengisian daya. Meskipun saat ini banyak yang beralih menggunakan power supply switching.
Berfungsi sebagai penstabil tegangan atau stabilizer untuk berbagai peralatan elektronik rumah tangga.
Digunakan dalam rangkaian power supply untuk menghasilkan tegangan rendah.
Mampu menurunkan tegangan dari 220 V ke rentang tegangan antara 3 V hingga 12 V.
Bagi para teknisi servis dan penggemar elektronika, komponen ini cukup populer karena kegunaannya yang meluas dalam hampir semua rangkaian elektronika, khususnya pada peralatan elektronik rumahan.
Trafo step down tidak hanya berfungsi untuk menurunkan tegangan dari 220 volt ke rentang 0-32 volt, tetapi juga ada jenis trafo yang menurunkan tegangan dari 220 Volt AC menjadi 110 Volt AC. Jenis trafo ini masih digunakan meskipun sedikit lebih jarang, terutama untuk perangkat elektronik dari negara tertentu yang memerlukan tegangan 110 Volt, atau pada perangkat elektronik klasik yang dirancang dengan spesifikasi tersebut.
Cara Kerja Trafo Step Down

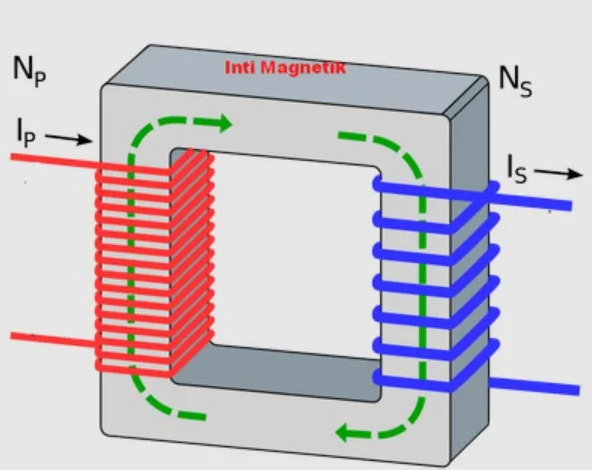

Trafo stepdown bekerja dengan dua kumparan yang melilit inti besi baja. Kumparan-kumparan ini disebut kumparan primer dan kumparan sekunder, dan jumlah lilitan pada keduanya berbeda. Pada transformator stepdown, kumparan primer memiliki lebih banyak lilitan dibandingkan kumparan sekunder.
Desain ini memungkinkan trafo untuk menurunkan tegangan listrik. Sebagian besar fluks magnetik yang dihasilkan oleh arus di kumparan primer akan mengalir ke kumparan sekunder.
Prinsip kerja trafo stepdown dan stepup pada dasarnya serupa, yaitu keduanya memanfaatkan induksi elektromagnetik. Cara kerjanya bermula dari induksi elektromagnetik yang terjadi pada kumparan primer ketika tegangan arus bolak-balik mengalir.
Induksi elektromagnetik ini menghasilkan fluks magnetik di inti besi, yang kemudian menghasilkan gaya gerak listrik induksi pada kumparan sekunder. Proses ini memungkinkan pemindahan daya dari kumparan primer ke kumparan sekunder dalam transformator.
Sebagai tambahan informasi, tegangan yang dihasilkan pada kumparan sekunder bergantung pada jumlah lilitannya. Proses perancangan trafo stepdown sangat bergantung pada perhitungan ini. Jika jumlah lilitan tidak tepat, dapat menyebabkan kerusakan pada komponen yang menerima tegangan dari trafo ini akibat terjadinya over voltage.
Rumus Trafo Step Down
Bagi yang ingin membuat trafo step down, langkah pertama yang wajib dilakukan adalah mengenali rumusnya. Dalam trafo, kita dapat menggunakan rumus matematik sebagai berikut:
- Vp = tegangan yang terdapat pada jenis kumparan primer
- Vs = tegangan yang terdapat pada jenis kumparan sekunder
- Np = banyaknya lilitan yang terdapat pada kumparan primer
- Ns = banyaknya lilitan yang terdapat pada kumparan sekunder
Ciri-ciri trafo step down dapat dilihat dari rumusnya. Rumus yang digunakan pada jenis trafo ini adalah sebagai berikut:
- Ns < Np (jumlah lilitan pada kumparan sekunder jauh lebih sedikit dibandingkan dengan lilitan pada kumparan primer).
- Vs < Vp (tegangan sekunder lebih rendah dibandingkan dengan tegangan pada kumparan primer).
- Is > Ip (kuat arus listrik pada kumparan sekunder lebih besar dibandingkan dengan kuat arus pada kumparan primer).
Ukuran Trafo Step Down
Ukuran trafo step down bervariasi tergantung dari jenis arus output yang dihasilkannya. Semakin besar arus pada transformator step down, maka ukuran atau dimensi trafo itu sendiri akan semakin besar pula.
Hal ini disebabkan oleh kebutuhan akan diameter lilitan sekunder yang lebih besar dan sebanding dengan kemampuan arus yang harus ditangani. Selain itu, ukuran inti besi juga akan menjadi lebih besar.
Fungsi inti besi pada trafo adalah untuk menopang gaya gerak listrik induksi elektromagnetik yang terjadi pada kumparan primer dan mengalir ke kumparan sekunder.
Dengan demikian, ukuran trafo step down harus disesuaikan dengan kebutuhan arus yang diinginkan agar dapat bekerja secara efisien dan memenuhi tuntutan performa dalam rangkaian elektronika.
Harga Trafo Step Down
Transformator ini memiliki beragam harga yang ditawarkan. Harganya bervariasi tergantung pada kualitas dan kapasitas daya yang dimiliki. Untuk ukuran kecil, misalnya 300 watt, transformator ini dapat ditemukan dengan harga sekitar Rp240.000-an. Sedangkan untuk kapasitas yang lebih besar, seperti 1500 watt, harganya bisa mencapai sekitar Rp660.000-an.
Ada juga merk trafo yang ditawarkan dengan harga lebih terjangkau, sekitar Rp100.000-an saja. Trafo dengan harga lebih murah ini biasanya memiliki kapasitas daya sekitar 100 watt dan berfungsi sebagai converter untuk menurunkan tegangan dari 220 V ke 110 V. Trafo ini cocok digunakan di rumah untuk berbagai peralatan elektronik.
Harga transformator juga tergantung pada merk yang dipilih. Semakin terkenal dan berkualitas merk yang dipilih, harga transformator biasanya akan lebih tinggi karena memiliki kualitas dan daya tahan yang lebih baik dibandingkan dengan merk lainnya.
Namun, sebelum membeli, pastikan Kalian mengetahui kapasitas daya yang diperlukan sesuai dengan kebutuhan Kalian. Jika hanya digunakan untuk keperluan ringan, lebih baik memilih transformator dengan kapasitas daya sedang atau kecil saja. Dengan memperhatikan hal tersebut, Kalian dapat memilih transformator yang tepat sesuai dengan kebutuhan dan anggaran yang dimiliki.
Penutup
Sebagai penutup, pengertian trafo step down dapat disimpulkan sebagai perangkat elektronik yang sangat penting dalam sistem kelistrikan. Trafo ini berfungsi untuk menurunkan tegangan listrik dari sumber yang lebih tinggi menjadi lebih rendah, sesuai dengan kebutuhan perangkat atau peralatan yang menggunakannya. Dengan desain sederhana yang terdiri dari kumparan primer dan sekunder, transformator step down bekerja berdasarkan prinsip induksi elektromagnetik untuk mentransfer daya listrik secara efisien.
Aplikasi trafo step down sangat luas, mulai dari penggunaan dalam peralatan elektronik rumah tangga seperti radio, TV, dan pengisi daya ponsel, hingga dalam sistem kelistrikan industri. Keberadaannya memungkinkan distribusi listrik yang aman dan efisien, serta menjaga stabilitas tegangan pada berbagai perangkat yang memerlukan daya rendah.
Pemahaman yang baik tentang pengertian trafo step down dan cara kerjanya sangat penting, terutama bagi para teknisi dan penggemar elektronika, untuk memastikan perangkat berfungsi dengan optimal dan menghindari kerusakan akibat tegangan yang tidak sesuai. Dengan demikian, trafo step down tidak hanya memainkan peran penting dalam kehidupan sehari-hari, tetapi juga dalam menjaga efisiensi dan kestabilan sistem kelistrikan secara keseluruhan. Semoga informasi dari bengkeltv.id mengenai Pengertian Trafo Step Down ini bermanfaat untuk Kalian.
