Bengkeltv.id – Pengertian Cooling Tower : Fungsi dan Prinsip Kerjanya. Cooling tower, atau menara pendingin, merupakan komponen vital dalam sistem pendinginan baik di sektor industri maupun komersial. Meskipun sering dianggap sebagai perangkat teknis yang rumit, prinsip dasar dan fungsi cooling tower sebenarnya cukup sederhana namun sangat penting untuk menjaga kinerja sistem pendinginan secara optimal.
Cooling tower berfungsi untuk menghilangkan panas dari sistem pendinginan dengan cara mengalirkan air panas melalui media pendingin dan mengeksposnya ke udara, sehingga panas dapat dikeluarkan dan air dapat didinginkan sebelum digunakan kembali dalam proses industri. Proses ini tidak hanya meningkatkan efisiensi sistem pendinginan tetapi juga berkontribusi pada penghematan energi secara keseluruhan.
Dalam artikel ini, kita akan membahas secara mendalam tentang pengertian cooling tower, bagaimana cara kerjanya, serta perannya dalam berbagai aplikasi dan komponen-komponen utama yang terlibat. Kami juga akan mengeksplorasi berbagai jenis cooling tower, seperti cooling tower terkunci, terbuka, dan hibrid, serta aplikasi mereka dalam berbagai industri mulai dari pabrik manufaktur hingga gedung perkantoran.
Pengertian Cooling Tower Serta Fungsinya
Menara pendingin adalah perangkat yang berfungsi untuk menurunkan suhu air dengan menggunakan prinsip pertukaran panas antara air dan udara. Proses pendinginan ini berlangsung ketika air yang panas di sirkulasi melalui menara pendingin dan berinteraksi langsung dengan udara di sekitarnya. Selama proses ini, sebagian kecil air akan menguap, yang mengakibatkan penurunan suhu air yang mengalir di dalam menara.
Secara lebih rinci, fungsi utama menara pendingin adalah melepaskan panas dari air ke udara lingkungan. Proses ini melibatkan dua istilah penting: range dan approach.
Range merujuk pada perbedaan suhu antara air yang masuk ke menara pendingin (air panas) dan air yang keluar dari menara (air dingin). Range ini menggambarkan sejauh mana suhu air telah diturunkan oleh menara pendingin.
Approach adalah perbedaan suhu antara air yang keluar dari menara dan suhu basah udara di sekitar menara. Suhu basah adalah suhu yang diukur dengan memperhitungkan kelembaban udara, yang mempengaruhi kemampuan menara pendingin untuk mendinginkan air lebih lanjut.
Dengan kata lain, menara pendingin bertugas untuk menurunkan suhu air yang telah dipanaskan oleh sistem kondensor dalam berbagai aplikasi industri dan HVAC (Heating, Ventilation, and Air Conditioning). Proses ini sangat penting untuk menjaga efisiensi operasional sistem pendinginan dan menghindari overheating.
Selain fungsinya dalam mendinginkan air, menara pendingin juga memiliki manfaat lingkungan. Dengan mengolah air yang dipanaskan, menara pendingin mengurangi kemungkinan pencemaran air dan dampak negatif terhadap lingkungan. Dengan demikian, menara pendingin tidak hanya berfungsi sebagai perangkat teknis, tetapi juga sebagai bagian dari sistem manajemen lingkungan yang berkelanjutan.
Komponen yang Dimiliki Cooling Tower
Perangkat seperti menara pendingin tentu memiliki komponen-komponen yang merupakan bagian integral dari keseluruhan sistem. Menara pendingin terdiri dari enam komponen dasar, yaitu rangka, kipas, bahan pengisi, pipa, bak air, dan inlet louver. Berikut adalah penjelasan lebih rinci:
1. Rangka
Rangka, atau wadah, adalah komponen utama dalam semua jenis menara pendingin. Fungsinya sangat penting karena berperan sebagai penutup dan pelindung bagi bagian dalam menara pendingin. Rangka ini melindungi komponen lainnya, memastikan operasi menara pendingin tetap berlangsung dengan baik. Dengan adanya rangka, ketahanan dan daya tahan menara pendingin terhadap kondisi eksternal seperti cuaca dan lingkungan menjadi lebih optimal.
2. Kipas
Kipas, atau fan, merupakan komponen yang sangat penting dalam struktur menara pendingin. Fungsi utamanya adalah menarik udara dari lingkungan luar dan mendistribusikannya di dalam menara pendingin. Dengan sirkulasi udara yang dihasilkan oleh kipas, air yang mengalir dalam menara dapat didinginkan secara efektif.
Kipas dalam menara pendingin umumnya terdiri dari dua jenis: kipas sentrifugal dan kipas baling-baling. Material yang sering digunakan untuk pembuatan kipas meliputi fiberglass, aluminium, dan baja galvanis. Pemilihan jenis kipas dan bahan materialnya memainkan peran krusial dalam menentukan kinerja dan ketahanan menara pendingin secara keseluruhan.
3. Bahan Pengisi
Bahan pengisi dalam menara pendingin memainkan peran penting dalam meningkatkan interaksi antara udara dan air, sehingga proses perpindahan panas dapat berlangsung secara maksimal. Fungsi utama bahan pengisi adalah memecah air menjadi tetesan kecil, menciptakan permukaan luas untuk pertukaran panas yang efisien.
Bahan pengisi menara pendingin umumnya terbuat dari kayu atau plastik. Keberhasilan bahan pengisi tergantung pada karakteristiknya yang harus ringan, kuat, dan tahan terhadap pembusukan. Jenis bahan pengisi yang sering digunakan termasuk splash fill dan film (permukaan plastik tipis). Pemilihan bahan pengisi yang tepat dapat meningkatkan efisiensi proses pendinginan dan memastikan kinerja optimal dari menara pendingin.
4. Pipa Sprinkler
Pipa sprinkler adalah pipa kecil yang dilengkapi dengan serangkaian lubang berderet. Dalam menara pendingin, fungsinya adalah mendistribusikan air secara merata di seluruh area. Pipa sprinkler berperan penting dalam meningkatkan efisiensi perpindahan panas, karena distribusi air yang merata memungkinkan proses pendinginan berlangsung lebih efektif. Dengan menciptakan aliran air yang seragam, pipa sprinkler menjadi salah satu komponen kunci untuk mencapai kinerja optimal dalam menara pendingin.
5. Bak Air
Komponen penting lainnya adalah bak air, yang biasanya terletak di bagian bawah menara pendingin. Bak air berfungsi sebagai wadah sementara untuk menampung air yang telah melewati bahan pengisi. Fungsi utamanya adalah menampung air yang sudah mengalami pendinginan agar dapat dialirkan kembali ke kondensor.
Bak air ini memiliki peran strategis karena memastikan pasokan air yang diperlukan untuk menjaga kinerja menara pendingin tetap efektif. Selain itu, bak air juga berperan dalam menjaga keseimbangan air dalam sistem secara keseluruhan.
6. Inlet Louver
Menara pendingin juga dilengkapi dengan komponen yang disebut inlet louver. Fungsinya utama adalah sebagai pintu masuk udara ke dalam menara pendingin. Oleh karena itu, inlet louver dirancang dengan banyak lubang untuk memastikan aliran udara yang optimal.
Dengan keberadaan inlet louver pada menara pendingin, kualitas dan kuantitas udara yang masuk dapat terkontrol dengan baik. Desain yang cermat dari inlet louver membantu mengoptimalkan sirkulasi udara di dalam menara pendingin, sehingga memastikan efisiensi dalam proses pendinginan yang dilakukan oleh sistem secara keseluruhan.
Mengapa Cooling Tower Dibutuhkan?
Proses pendinginan dalam sistem chiller atau sistem pendingin pusat data menggunakan sistem kompresi uap yang melibatkan empat tahap utama: kompresi, kondensasi, ekspansi, dan evaporasi. Seluruh proses ini berlangsung dalam satu siklus tertutup, dengan media pendingin yang mengalir melalui sistem penyimpanan dan koneksi langsung antar komponen.
Kondensor berfungsi untuk mendinginkan refrigeran dengan menggunakan air sebagai media pendingin. Uap refrigeran panas dialirkan melalui pipa di dalam kondensor, di mana terjadi pertukaran panas.
Dalam kondensor, uap refrigeran panas berubah menjadi cairan akibat tekanan tinggi. Cairan ini kemudian dialirkan ke perangkat yang mengubah tekanannya. Sementara itu, air yang keluar dari kondensor memiliki suhu tinggi.
Untuk digunakan kembali dalam proses pendinginan kondensor, suhu air tersebut harus diturunkan terlebih dahulu.
Prinsip Kerja Cooling Tower
Fungsi utama menara pendingin adalah menurunkan suhu air panas yang berasal dari proses pada heat exchanger atau kondensor dalam pembangkit listrik. Air panas ini kemudian dialirkan ke saluran masuk menara pendingin.
Setelah memasuki menara pendingin, air panas disemprotkan dalam bentuk tetesan menggunakan nozzle untuk memastikan perpindahan panas yang merata dengan air tambahan. Uap panas kemudian dikeluarkan melalui saluran exhaust dengan bantuan kipas atau fan.
Air yang telah didinginkan selanjutnya dikumpulkan di dalam bak penampung (basin) dan dialirkan kembali ke kondensor atau heat exchanger. Dengan demikian, siklus pendinginan dapat berlangsung secara terus-menerus.
Resiko Jika Tidak Ada Cooling Tower
Tanpa menara pendingin, sistem dan peralatan yang menghasilkan panas berlebihan bisa mengalami overheating, yang berpotensi menyebabkan kerusakan atau kegagalan. Selain itu, suhu dan kelembaban lingkungan sekitar dapat meningkat, yang berdampak negatif pada kinerja dan daya tahan peralatan serta sistem.
Jenis-jenis Cooling Tower
Memang, cooling tower memiliki berbagai jenis dan model yang bervariasi. Namun, tidak semua cocok untuk sistem pendinginan tertentu. Beberapa di antaranya yang paling umum digunakan adalah sebagai berikut:

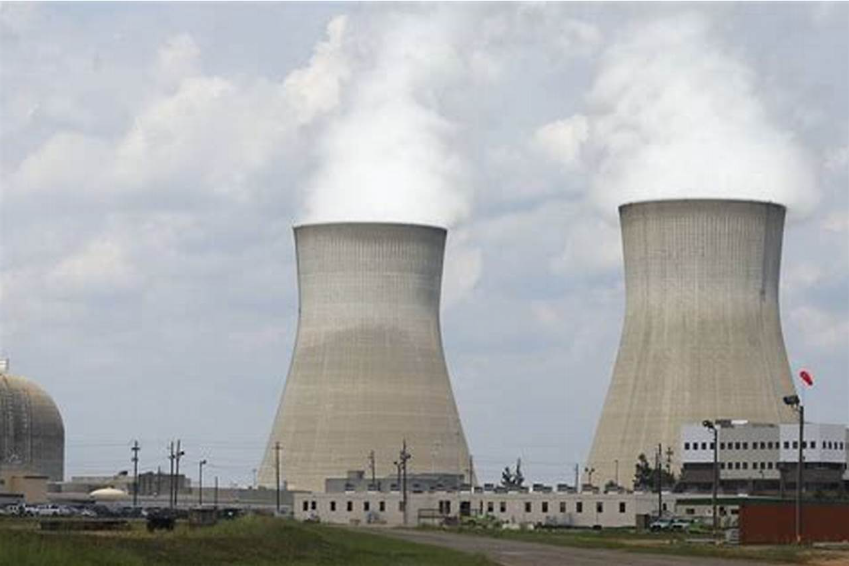

1. Natural Draught Cooling Tower
Metode alami, yang dikenal sebagai sistem natural draught, menghasilkan aliran udara melalui efek cerobong asap yang dihasilkan oleh menara itu sendiri. Fenomena ini timbul dari perbedaan tekanan alami, di mana udara panas dan lembap yang kurang padat naik dari menara ke atmosfer, sedangkan udara segar yang lebih padat ditarik masuk.
Perbedaan suhu antara udara panas di dalam menara dan udara dingin di luar menciptakan aliran udara yang optimal. Cooling tower yang menggunakan sistem ini cenderung memiliki dimensi yang besar, dengan ketinggian sekitar 200 meter dan lebar 150 meter, serta membutuhkan volume air yang signifikan yang mengalir di dalam menara.
Cangkang menara biasanya terbuat dari beton yang memiliki bentuk hiperbolik. Sistem natural draught lebih sesuai untuk digunakan di daerah dengan iklim yang dingin dan lembab, serta memiliki beban musim dingin yang cukup besar.
2. Induced Draught Cooling Tower
Jenis menara dengan sistem mechanical draught ini dilengkapi dengan satu atau beberapa kipas yang terletak di bagian atas menara. Fungsinya adalah untuk menarik udara ke atas melawan arus air yang mengalir ke bawah pada bak penampung.
Dengan aliran udara bergerak berlawanan arah dengan aliran air, terjadi kontak antara air yang telah terdingin di bagian bawah dengan udara yang lebih kering. Sementara itu, air yang masih hangat di bagian atas menara akan berinteraksi dengan udara yang lebih lembab.
Interaksi ini dapat meningkatkan efisiensi dalam perpindahan panas. Umumnya, menara dibuat dalam bentuk bulat atau persegi. Distribusi air dapat dilakukan melalui sistem percabangan statis atau dengan menggunakan alat penyiram.
3. Forced Draught Cooling Tower
Cooling tower ini termasuk dalam jenis mekanis dengan kipas blower yang ditempatkan pada saluran inlet. Kipas ini memaksa udara masuk ke dalam menara dengan kecepatan tinggi, sedangkan kecepatan udara yang keluar dari menara menjadi rendah.
Keadaan ini dapat meningkatkan risiko terjadinya resirkulasi pada kecepatan udara keluar yang rendah. Selain itu, forced draught yang menggunakan kipas pada inlet lebih rentan terhadap masalah pembekuan, yang mengharuskan penggunaan motor dengan daya lebih besar dibandingkan dengan desain induced yang setara.
Dalam konteks pembuangan kalor pada fluida, aliran fluida memegang peran penting dalam desain cooling tower. Salah satu metode umum yang digunakan untuk menganalisis aliran fluida adalah Computational Fluid Dynamics (CFD).
CFD merupakan metode yang memanfaatkan komputer untuk menyelesaikan persamaan mekanika fluida dan reaksi kimia. Dengan demikian, metode ini dapat memberikan hasil analisis yang rinci dan komprehensif untuk mendukung perancangan cooling tower secara optimal.
Penutup
Sebagai penutup, pengertian cooling tower adalah perangkat yang sangat penting dalam sistem pendinginan industri dan pembangkit listrik. Menara pendingin berfungsi untuk menurunkan suhu air panas yang dihasilkan oleh berbagai proses industri dengan cara mengedarkannya melalui sistem yang memungkinkan pertukaran panas dengan udara.
Dengan memahami fungsi dan prinsip kerja cooling tower, kita dapat menghargai perannya dalam menjaga efisiensi operasional sistem dan peralatan, serta melindungi lingkungan dari dampak suhu dan kelembaban yang meningkat.
Dengan demikian, menara pendingin bukan hanya menjadi komponen teknis, tetapi juga bagian penting dari upaya keberlanjutan dan efisiensi dalam berbagai aplikasi industri. Demikianlah ulasan dari bengkeltv.id mengenai Cara Setting Remote Receiver Tanaka, semoga informasi yang telah disampaikan dapat membantu kalian.
