Bengkeltv.id – Mengenal Motor BLDC (Dinamo Brushless) : Pembahasan Lengkap. Di era teknologi modern saat ini, motor listrik memainkan peran penting dalam berbagai aplikasi, mulai dari alat rumah tangga hingga kendaraan listrik. Keberadaan motor listrik ini telah merevolusi cara kita menjalani kehidupan sehari-hari, membuat berbagai perangkat menjadi lebih efisien dan ramah lingkungan. Salah satu jenis motor yang semakin populer dan menjadi sorotan dalam dunia teknologi adalah Motor BLDC (Brushless Direct Current).
Motor BLDC memiliki desain yang inovatif, menghilangkan kebutuhan akan sikat yang sering ditemukan pada motor konvensional. Hal ini memberikan sejumlah keunggulan, seperti efisiensi energi yang lebih tinggi, umur yang lebih panjang, dan pengurangan suara dan getaran saat beroperasi. Keunggulan ini membuat motor BLDC semakin diminati di berbagai sektor, mulai dari elektronik konsumen, alat industri, hingga kendaraan listrik yang menjadi tren masa kini.
Dalam artikel ini, kita akan membahas secara mendalam tentang Mengenal Motor BLDC, termasuk bagaimana cara kerjanya dan komponen-komponen kunci yang terlibat. Selain itu, kita akan menjelajahi berbagai aplikasi motor BLDC dalam kehidupan sehari-hari, serta manfaat yang dapat diperoleh dari penggunaan teknologi ini. Mari kita telusuri lebih lanjut untuk memahami potensi luar biasa dari teknologi motor tanpa sikat ini dan bagaimana ia dapat mengubah cara kita berinteraksi dengan perangkat di sekitar kita.
Apa Itu Motor BLDC?
Motor BLDC (Brushless Direct Current) merupakan jenis motor listrik yang menggunakan arus searah tanpa sikat untuk menghasilkan putaran pada rotor. Dalam desainnya, motor ini menghilangkan kebutuhan akan komponen mekanis seperti sikat dan komutator yang biasanya ditemukan pada motor DC tradisional. Sebagai gantinya, motor BLDC menggunakan sistem kontrol elektronik yang canggih untuk mengatur arus listrik dan melakukan proses komutasi secara otomatis.
Sistem kontrol elektronik ini bekerja dengan cara memantau posisi rotor dan menyesuaikan arus listrik yang diberikan kepada gulungan stator, sehingga menghasilkan medan magnet yang tepat untuk mendorong rotor berputar. Dengan desain ini, motor BLDC dapat mencapai efisiensi yang lebih tinggi, sehingga lebih sedikit energi yang terbuang dalam bentuk panas. Hal ini berkontribusi pada penghematan energi dan mengurangi dampak lingkungan dari penggunaan energi listrik.
Selain efisiensi yang tinggi, motor BLDC juga dikenal memiliki daya torsi yang lebih besar dibandingkan dengan motor DC tradisional. Daya torsi yang tinggi ini membuat motor BLDC ideal untuk aplikasi yang membutuhkan performa tinggi, seperti dalam kendaraan listrik, alat-alat industri, dan berbagai perangkat elektronik. Selain itu, karena tidak memiliki sikat, motor ini juga memiliki umur pakai yang lebih panjang dan memerlukan lebih sedikit pemeliharaan, yang pada gilirannya mengurangi biaya operasional dan perawatan.

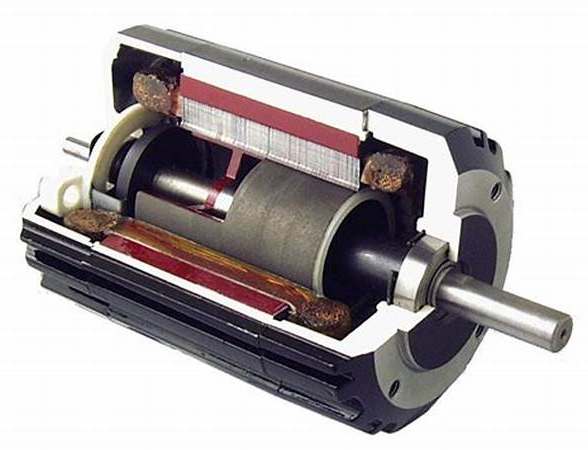

Konstruksi Motor BLDC
Susunan sikat pada komutator merupakan elemen krusial dalam motor DC konvensional untuk mencapai torsi searah. Namun, dalam motor DC brushless, komutator dan sikat sepenuhnya dihilangkan. Sebagai alternatif, motor ini menggunakan sirkuit inverter atau sistem switching untuk menghasilkan torsi searah, sehingga sering disebut sebagai “motor yang digerakkan secara elektronik.”
Seperti motor listrik lainnya, motor BLDC terdiri dari dua komponen utama: stator dan rotor. Pada rotor motor BLDC, terdapat magnet permanen yang terpasang, sedangkan stator dililit dengan sejumlah kutub tertentu. Selain itu, terdapat sirkuit kontrol yang terhubung langsung ke belitan stator. Dalam banyak kasus, rangkaian kontrol atau pengontrol inverter ini diintegrasikan langsung ke dalam rakitan stator. Ini merupakan perbedaan konstruksi mendasar antara motor brushless dan motor DC konvensional.
Kontroler umumnya menyediakan suplai yang dikendalikan secara frekuensi tiga fase ke belitan stator. Suplai ini diatur oleh rangkaian kontrol logika yang mengalirkan energi ke kutub stator tertentu pada waktu yang tepat. Cara kerja motor BLDC dapat dipahami dengan lebih baik melalui animasi yang menggambarkan proses ini secara jelas.
Contoh Desain Dinamo BLDC Merek Scorpion
Berikut adalah contoh desain dinamo BLDC (Brushless DC Motor) dari merek Scorpion yang umum digunakan dalam aplikasi seperti drone, kendaraan listrik, dan berbagai perangkat lain:
Housing Aluminium dengan Lubang Pendingin: Housing motor terbuat dari aluminium dan dilengkapi dengan lubang pendingin multi-sudut, yang berfungsi untuk menjaga suhu motor tetap rendah selama operasi.
- Adaptor Prop Berulir:
Setiap motor dilengkapi dengan adaptor prop berulir, yang memudahkan proses pemasangan. - Lubang Pemasangan Ulir Belakang:
Motor memiliki lubang pemasangan ulir belakang dengan berbagai jarak, disesuaikan untuk berbagai aplikasi. - Dudukan Gaya Silang Aluminium:
Dilengkapi dengan dudukan gaya silang berbahan aluminium dan perangkat keras yang kokoh, motor ini menawarkan stabilitas yang optimal. - Magnet NdFeB Khusus:
Magnet NdFeB dirancang khusus dengan peringkat suhu tinggi, menjamin pengoperasian yang bebas masalah. - Lapisan Electro-Coat Hitam:
Motor dilapisi dengan lapisan Electro-Coat hitam yang tahan lama pada cincin fluks, memberikan tampilan yang menarik dalam jangka waktu yang lama. - Pelat Stator Berkualitas Tinggi:
Pelat stator berkualitas tinggi dilapisi dengan epoksi pada permukaan bagian dalam untuk mencegah terjadinya korsleting. Motor berukuran 22mm menggunakan pelat stator dengan ketebalan 0,20mm, sedangkan ukuran yang lebih besar menggunakan pelat stator dengan ketebalan 0,35mm. - Bantalan Bola Berpelindung:
Motor ini dilengkapi dengan bantalan bola berpelindung berkualitas tinggi, memberikan dukungan yang stabil untuk poros motor dan memastikan kinerja yang tahan lama. - Kawat Suhu Tinggi:
Motor menggunakan kawat dengan toleransi suhu tinggi hingga 180°C (356°F) untuk menggulung motor, mencegah terbakarnya motor. Selain itu, gulungan motor juga dililit dengan mesin untuk memastikan konsistensi.
Perekat Suhu Tinggi: Perekat suhu tinggi digunakan untuk menjaga stabilitas gulungan stator dan mencegah pergeseran, terjepit, atau korsleting.
Bagaimana cara kerja motor BLDC?
Motor Brushless Direct Current (BLDC) beroperasi berdasarkan prinsip komutasi elektronik untuk mengatur aliran arus ke belitan stator. Berikut adalah penjelasan lebih rinci tentang cara kerja motor BLDC:
- Gulungan Stator dan Sirkuit Kontrol:
Gulungan stator pada motor BLDC terhubung dengan sirkuit kontrol, yang dapat berupa sirkuit switching terintegrasi atau inverter. Sirkuit kontrol bertanggung jawab untuk memberikan energi pada belitan stator yang tepat pada waktu yang sesuai, mengikuti pola rotasi di sekitar stator. - Interaksi antara Rotor dan Stator:
Rotor motor BLDC dilengkapi dengan magnet permanen. Ketika belitan stator diaktifkan, elektromagnet yang dihasilkan berusaha untuk menyelaraskan diri dengan magnet permanen pada rotor. Setelah satu elektromagnet sejajar, elektromagnet berikutnya diaktifkan. Proses ini berlangsung secara berurutan, mendorong rotor untuk terus berputar. - Komutasi Elektronik:
Komutasi, atau perubahan arah aliran arus ke belitan stator, dilakukan secara elektronik oleh sirkuit kontrol. Hal ini berbeda dengan motor DC konvensional yang menggunakan komutator dan sikat untuk komutasi mekanis. Komutasi elektronik membuat motor BLDC lebih efisien dan mengurangi risiko keausan. - Umpan Balik Sensor (Opsional):
Beberapa motor BLDC dilengkapi dengan sensor, seperti sensor hall-effect, yang memberikan umpan balik tentang posisi rotor kepada sirkuit kontrol. Umpan balik ini memungkinkan kontroler untuk mengatur aliran arus dengan lebih tepat, sehingga meningkatkan efisiensi dan kinerja motor.
Dengan menerapkan prinsip-prinsip ini, motor BLDC mampu menghasilkan torsi yang kuat, efisiensi tinggi, dan kemampuan penyesuaian yang baik untuk berbagai aplikasi. Animasi yang menggambarkan proses kerja motor BLDC dapat memberikan gambaran lebih jelas tentang interaksi semua elemen dalam menghasilkan gerakan putaran yang diinginkan.
Jenis Motor BLDC
Motor BLDC (Brushless Direct Current) adalah jenis motor listrik yang menggunakan arus searah (DC) dan tidak memiliki sikat, sehingga mengurangi gesekan dan meningkatkan efisiensi. Berikut adalah beberapa jenis motor BLDC yang umum digunakan:
1. Desain Rotor Dalam (Inrunner)
Desain ini adalah konfigurasi konvensional di mana rotor terletak di dalam inti motor, sementara belitan stator mengelilinginya. Pada motor dengan desain ini, stator biasanya memiliki jumlah lilitan yang lebih banyak dibandingkan dengan motor yang menggunakan desain rotor luar.
2. Desain Rotor Luar (Outrunner)
Dalam konfigurasi ini, rotor berada di luar, sedangkan belitan stator terletak di dalam inti motor. Rotor ini dilengkapi dengan magnet permanen yang mengelilingi stator. Desain rotor luar sering digunakan dalam aplikasi yang memerlukan torsi tinggi, karena ukuran rotor yang lebih besar memungkinkan pemasangan magnet permanen yang lebih banyak, sehingga menghasilkan torsi yang lebih kuat.
Kedua jenis desain ini memiliki kelebihan dan kekurangan masing-masing, dan pemilihan antara keduanya tergantung pada aplikasi spesifik dari motor tersebut. Desain rotor dalam umumnya lebih cocok untuk aplikasi yang mengutamakan kecepatan dan efisiensi tinggi, sedangkan desain rotor luar lebih sesuai untuk aplikasi yang membutuhkan torsi tinggi.
Motor DC tanpa sikat (Brushless) vs. Pakai Sikat (Brushed)
Motor DC tanpa sikat (Brushless) dan motor DC dengan sikat (Brushed) memiliki perbedaan signifikan dalam hal desain, kinerja, dan perawatan. Berikut adalah perbandingan antara keduanya:
Motor DC Brushless (Tanpa Sikat)
- Tidak Memerlukan Penggantian Sikat:
Motor DC brushless tidak menggunakan sikat, sehingga tidak memerlukan penggantian sikat yang sering seperti pada motor brushed. Ini mengurangi kebutuhan perawatan berkala. - Kinerja yang Lebih Baik:
Dengan menggunakan komutasi elektronik, motor DC brushless mampu mencapai kinerja yang lebih baik, termasuk kecepatan maksimum yang lebih tinggi dan lebih sedikit batasan pada jumlah kutub rotor yang dapat dimiliki. - Efisiensi yang Tinggi:
Karena tidak ada gesekan mekanis yang disebabkan oleh sikat, motor DC brushless cenderung lebih efisien dalam penggunaan energi. - Masa Pakai Lebih Lama:
Karena tidak ada gesekan mekanis dan keausan sikat, motor brushless memiliki masa pakai yang lebih lama dibandingkan dengan motor brushed. - Kinerja yang Lebih Halus:
Penggunaan sirkuit kontrol elektronik memungkinkan motor DC brushless untuk memberikan kinerja yang lebih halus dan lebih sedikit getaran daripada motor brushed.
Motor DC dengan Sikat (Brushed)
- Memerlukan Perawatan Lebih Sering:
Motor DC brushed memerlukan perawatan yang lebih sering karena keausan sikat mekanis. Sikat harus diganti secara berkala untuk menjaga kinerja motor. - Batasan pada Kecepatan dan Kutub:
Penggunaan sikat untuk mentransfer arus ke komutator membatasi kecepatan maksimum dan jumlah kutub rotor yang dapat dimiliki motor brushed. - Lebih Kasar dalam Operasi:
Gesekan mekanis yang dihasilkan oleh sikat dapat membuat operasi motor brushed terasa lebih kasar dan menghasilkan lebih banyak panas.
Dengan demikian, motor DC brushless menawarkan banyak keuntungan dibandingkan dengan motor brushed, termasuk efisiensi yang lebih tinggi, masa pakai yang lebih lama, dan kinerja yang lebih halus. Meskipun memerlukan sirkuit kontrol elektronik tambahan, kelebihan ini membuat motor brushless menjadi pilihan yang lebih unggul dalam banyak aplikasi modern.
Penutup
Dengan semakin berkembangnya teknologi dan kebutuhan akan perangkat yang lebih efisien, motor BLDC (Brushless Direct Current) muncul sebagai solusi unggul dalam berbagai aplikasi. Desainnya yang inovatif, efisiensi energi yang tinggi, serta kemampuan menghasilkan torsi yang besar menjadikannya pilihan yang ideal untuk berbagai industri, mulai dari elektronik konsumen hingga otomotif dan robotika.
Melalui prinsip kerja yang memanfaatkan komutasi elektronik, motor BLDC tidak hanya menawarkan performa yang lebih baik dibandingkan motor DC konvensional, tetapi juga mengurangi risiko keausan berkat hilangnya komponen mekanis seperti sikat dan komutator. Hal ini membuat motor BLDC lebih tahan lama dan memerlukan lebih sedikit pemeliharaan, yang pada gilirannya mengurangi biaya operasional.
Seiring dengan meningkatnya permintaan akan teknologi ramah lingkungan dan efisiensi energi, penggunaan motor BLDC diharapkan akan terus berkembang. Penelitian dan inovasi dalam desain serta aplikasi motor ini akan membuka jalan bagi berbagai solusi baru yang dapat meningkatkan produktivitas dan keberlanjutan di berbagai sektor. Demikian ulasan dari bengkeltv.id mengenai Mengenal Motor BLDC. Semoga bermanfaat untuk Kalian.
