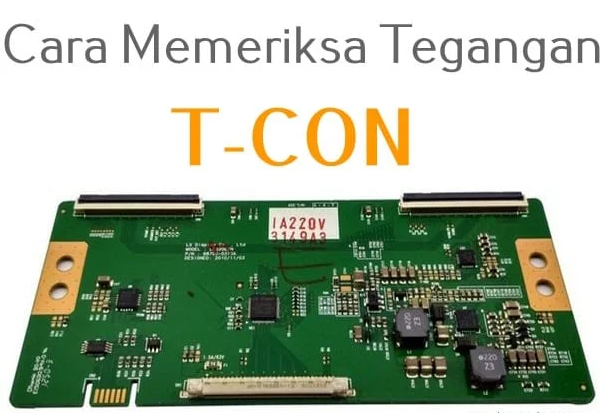

Bengkeltv.id – Cara Memeriksa Tegangan T-Con : Panduan Lengkap dan Praktis. Tegangan T-Con (Timing Control) adalah salah satu komponen penting yang bekerja di dalam TV LED atau LCD. Komponen ini bertanggung jawab untuk mengatur aliran sinyal ke panel layar, memastikan bahwa gambar yang ditampilkan tetap jelas, tajam, dan stabil. Tanpa kinerja T-Con yang optimal, tampilan layar bisa terganggu, seperti munculnya garis, layar gelap, atau gambar kabur. Jika TV Kalian menghadapi masalah seperti layar yang tidak menyala atau tampak buram, ada kemungkinan bahwa T-Con mengalami kerusakan atau tidak mendapatkan tegangan yang tepat. Dalam hal ini, memeriksa tegangan T-Con adalah langkah awal yang penting untuk mendiagnosis masalah.
Penting untuk dicatat bahwa tegangan yang tidak sesuai pada T-Con dapat menyebabkan kerusakan lebih lanjut pada panel atau komponen lainnya, sehingga pemeriksaan tegangan harus dilakukan dengan cermat dan hati-hati. Pada artikel ini, kami akan membahas secara mendalam Cara Memeriksa Tegangan T-Con menggunakan alat yang tepat dan langkah-langkah yang mudah diikuti. Kalian akan mengetahui tKalian-tKalian kerusakan pada T-Con dan bagaimana cara mengecek apakah komponen ini berfungsi dengan baik atau perlu diperbaiki. Dengan pemahaman yang tepat, Kalian dapat menghemat waktu dan biaya perbaikan, serta memastikan TV Kalian kembali berfungsi dengan optimal.
Mengenai Tegangan T-Con
T-Con (Timing Controller) merupakan komponen yang sangat penting dalam TV LED/LCD, karena sebagian besar kerusakan pada perangkat ini seringkali berasal dari sirkuit atau modul yang disebut T-Con.
Meskipun kerusakan yang disebabkan oleh T-Con cukup umum, proses perbaikan TV bisa menjadi sangat rumit jika tidak memiliki pemahaman yang cukup tentang fungsi dan cara kerja T-Con. Tanpa pengetahuan ini, memperbaiki masalah terkait T-Con akan menjadi tantangan besar.
Pada umumnya, teknisi perbaikan TV menggunakan metode pengukuran tegangan pada titik uji (test-point) yang biasanya terdapat pada papan sirkuit TV LED. Begitu juga pada modul T-Con, di mana terdapat beberapa tegangan dengan nilai yang relatif sama meskipun pada merek TV yang berbeda. Misalnya, tegangan T-Con pada TV LED merk Samsung, Polytron, dan Sharp Aquos tidak menunjukkan perbedaan yang signifikan.
Bagian Utama Tegangan T-con
Komponen utama dari modul T-Con mencakup beberapa bagian penting yang bekerja bersama untuk memastikan kinerja yang optimal, yaitu:
- Multi PSU (Power Supply Unit)
Fungsi utama dari PSU adalah menyediakan berbagai jenis tegangan yang diperlukan untuk Scan-driver dan berbagai rangkaian dalam modul T-Con, seperti Gate-driver, Source-driver, IC Timing Control, IC Gamma, dan rangkaian digital lainnya yang mendukung fungsi T-Con. - Pembangkit Tegangan V.com
Komponen ini berfungsi untuk memperbaiki linearitas cacat karakteristik elemen pixel pada gambar yang ditampilkan di panel kaca. Beberapa sistem menggunakan pembangkit tegangan V.com secara terpisah, sementara yang lain mengintegrasikannya dalam Multi PSU. - IC Timing Control
IC ini bertugas untuk (1) mengubah sinyal gambar analog LVDS menjadi sinyal DIGITAL RGB, dan (2) menghasilkan berbagai sinyal “digital timing control” yang diteruskan ke Gate-driver dan Source-driver untuk mengatur tampilan gambar pada layar. - Pembangkit Tegangan Referensi Gamma (Gamma Correction)
Komponen ini berfungsi untuk memperbaiki linearitas gambar, memastikan tampilan yang lebih alami. Tegangan ini diterapkan pada sinyal data gambar RGB melalui Source-driver, memperbaiki kualitas visual dengan mengatur kontras dan kecerahan gambar. - Level Shifter
Fungsi Level Shifter adalah untuk meningkatkan kekuatan pulsa sinyal Gate-driver yang berasal dari IC Timing Control, yang awalnya memiliki level rendah (sekitar 0 hingga 3.3V), menjadi pulsa sinyal data dengan level yang lebih tinggi. Level sinyal ini mencapai tegangan Vgh pada level maksimum dan tegangan negatif Vgl pada level minimum (sekitar -10V hingga +30V), yang diperlukan untuk mengontrol Gate-driver dengan akurat.
Komponen-komponen ini bekerja secara sinergis untuk memastikan bahwa gambar yang ditampilkan pada layar TV tetap tajam, stabil, dan dengan kualitas warna yang alami.
Fungsi Tegangan T-con
Fungsi utama dari modul T-Con adalah sebagai penghubung antara motherboard dan panel layar TV. Modul ini bertugas untuk mengubah data gambar RGB dan sinyal sinkronisasi horizontal serta vertikal yang dikodekan oleh motherboard menjadi “sinyal analog LVDS” dan kemudian mengubahnya menjadi “sinyal digital RGB.” Sinyal digital ini selanjutnya diteruskan ke panel kaca sesuai dengan resolusi yang digunakan.
Selain itu, modul T-Con juga bertanggung jawab dalam menghasilkan berbagai pulsa sinyal “Digital kontrol” atau “Scan-driver.” Fungsi ini sangat penting untuk mengendalikan Gate-driver dan Source-driver, yang memungkinkan gambar terbentuk dengan jelas pada layar kaca.
Cara Memeriksa Tegangan T-Con dengan Multimeter
Metode efektif dalam pengukuran tegangan tentu saja dengan menggunakan multimeter atau AVOmeter, yang dilakukan bersamaan dengan identifikasi gejala kerusakan pada TV LED jika tegangan yang terukur tidak sesuai. Tentu sangat membantu jika kalian memiliki skema T-Con dari TV LED yang sedang diperbaiki.
Berbagai faktor bisa menjadi penyebab hilangnya tegangan pada modul T-Con, seperti :
- Kerusakan pada papan sirkuit
- Kondisi kapasitor kecil atau kapasitor SMD yang buruk
- Kondisi short pada panel
- Fuse SMD yang putus
- Data Tegangan Tcon TV LED
Berikut ini adalah data referensi tegangan T-Con pada TV LED:
1. Vin/ Vcc
Ini adalah tegangan suplai utama untuk modul T-Con, yang bisa beragam tergantung tipe T-Con, misalnya 3V, 5V atau 12 Volt DC. Pengukuran yang paling akurat dilakukan sebelum dan setelah sekering/ fuse pada papan T-Con yang menuju ke mainboard.
Jika tegangan ini tidak ada, gejala kerusakannya biasanya adalah hilangnya gambar, sementara backlight masih menyala.
2. VON/VGH/VGON/VGGG
Tegangan pada titik ini, sering disebut VGH, biasanya sekitar 20-30 Volt yang dihasilkan oleh IC DC-DC. Titik pengukuran biasanya sudah ditkaliani pada papan sirkuit.
Jika tegangan VGH tidak ada, gejala kerusakannya biasanya adalah gambar bergerak lambat atau ‘slow motion’.
3. VOFF/VGL/VGOFF/VGEE
Besar tegangan pada titik ini bergantung pada ukuran layar TV, biasanya jika diukur tegangan akan berkisar antara -5V dan -10 Volt.
Jika tegangan ini tidak ada, gejala kerusakannya biasanya adalah gambar yang muncul hanya berwarna putih.
4. VDD/Logic/Vddd
Tegangan ini biasanya berkisar 3.3 Volt, yang berasal dari IC DC-DC atau regulator.
Jika tegangan ini tidak normal, gejala kerusakannya biasanya adalah munculnya gambar berwarna putih.
5. VDA/Avdd/Vdda/Vsource
Tegangan pada titik ini berasal dari IC Regulator dan biasanya sebesar 13 – 20 Volt.
Jika tegangan VDA tidak ada, kerusakan yang muncul bisa berupa gambar berwarna putih, munculnya garis vertikal berwarna, atau muncul warna tertentu secara penuh pada layar. Tidak adanya tegangan pada Avdd juga bisa menyebabkan tegangan VGH VGL drop.
6. VGH (High Get Voltage)
Tegangan VGH adalah tegangan common yang diperlukan pada TV LED untuk menampilkan grafis pada layar.
Jika tegangan VGH tidak normal, biasanya kerusakan yang terjadi adalah hilangnya gambar atau layar menjadi kosong. Dalam beberapa kasus, ini juga bisa menyebabkan gambar bergerak lambat. Tegangan minimal pada titik ini adalah 20 Volt dan maksimal 30 Volt.
7. Vcom
Tegangan Vcom pada TV LED berfungsi sebagai tegangan referensi untuk setiap pixel pada panel LED/ LCD. Saat proses menyalakan TV, ini biasanya digunakan untuk memaksimalkan kontras dan kualitas gambar. Tegangan ini biasanya berkisar 6-7 Volt.
8. VGM
Ini adalah tegangan Gamma, juga sering disebut VGMA atau VGAMMA. Jika tegangan VGM tidak ada atau ada kerusakan pada IC Gamma, biasanya kerusakan yang terjadi adalah munculnya gambar berwarna putih.
Untuk tegangan pada VGM, tidak ada nilai tegangan yang tetap, karena terdiri dari beberapa saluran tegangan dengan perubahan tegangan yang meningkat secara bertahap di setiap salurannya.
Penutup
Sebagai penutup, memeriksa tegangan T-Con adalah langkah krusial dalam mendiagnosis masalah pada TV LED atau LCD. Sebagian besar gangguan pada tampilan layar seringkali disebabkan oleh kerusakan atau ketidaksesuaian tegangan pada modul T-Con. Oleh karena itu, pemahaman yang baik mengenai cara memeriksa tegangan T-Con sangat penting untuk melakukan perbaikan yang tepat dan menghindari kerusakan lebih lanjut pada komponen lainnya.
Dengan menggunakan alat pengukur tegangan yang tepat dan mengikuti prosedur yang benar, Kalian dapat mengidentifikasi apakah T-Con berfungsi dengan baik atau jika ada tegangan yang tidak sesuai yang menyebabkan masalah tampilan. Langkah-langkah yang sudah dijelaskan dalam artikel ini diharapkan dapat membantu Kalian dalam melakukan pemeriksaan dengan lebih efisien, baik bagi Kalian yang sedang mencoba memperbaiki TV sendiri maupun bagi teknisi yang perlu menanganinya secara profesional.
Jika setelah pemeriksaan Kalian menemukan adanya tegangan yang tidak sesuai atau kerusakan pada modul T-Con, disarankan untuk segera melakukan perbaikan atau mengganti komponen yang rusak untuk memastikan TV dapat kembali berfungsi dengan optimal. Mengetahui cara memeriksa tegangan T-Con dengan baik akan membantu Kalian menghemat waktu, biaya, dan upaya dalam mengembalikan kualitas tampilan TV seperti semula. Semoga informasi dari bengkeltv.id mengenai Cara Memeriksa Tegangan T-Con ini bermanfaat untuk Kalian.
