Bengkeltv.id – Apa Itu Oil Seal? Fungsi dan Jenisnya Lengkap. Oil seal, atau yang juga dikenal sebagai seal oli, adalah salah satu komponen krusial yang sering digunakan dalam berbagai sistem mesin, baik di sektor industri maupun otomotif. Fungsinya adalah untuk mencegah kebocoran cairan pelumas seperti oli, yang berperan penting dalam melumasi komponen-komponen yang bergerak di dalam mesin. Meski ukuran dan bentuknya terlihat sederhana, oil seal memainkan peran yang sangat besar dalam menjaga efisiensi dan umur panjang mesin.
Pada prinsipnya, oil seal bekerja dengan cara menahan oli agar tidak keluar dari area di mana terjadi pergerakan mekanis. Komponen ini biasanya dipasang di sekitar poros yang berputar atau bergerak, seperti pada sistem transmisi, mesin kendaraan, atau alat berat lainnya. Tanpa oil seal, cairan pelumas yang sangat dibutuhkan untuk mengurangi gesekan dan mencegah keausan pada bagian-bagian yang bergerak dapat bocor, mengakibatkan penurunan kinerja mesin, dan dalam jangka panjang, kerusakan yang mahal.
Selain fungsi utamanya dalam menjaga pelumas tetap berada di tempatnya, oil seal juga berperan penting dalam melindungi mesin dari kontaminasi eksternal. Debu, kotoran, air, dan partikel asing lainnya bisa masuk ke dalam mesin dan merusak komponen internal jika tidak ada oil seal yang berfungsi dengan baik. Hal ini sangat penting, terutama pada mesin-mesin yang beroperasi di lingkungan keras, seperti di sektor pertambangan, pertanian, atau industri berat lainnya.
Dalam artikel ini, kita akan mengeksplorasi lebih jauh mengenai Apa Itu Oil Seal, berbagai jenis dan material yang digunakan, serta alasan mengapa komponen kecil ini sangat penting dalam menjaga keKalianlan dan efisiensi mesin. Meski mungkin sering diabaikan, memahami peran dan cara kerja oil seal dapat membantu meningkatkan pemahaman tentang perawatan mesin dan mencegah masalah yang lebih besar di masa mendatang.

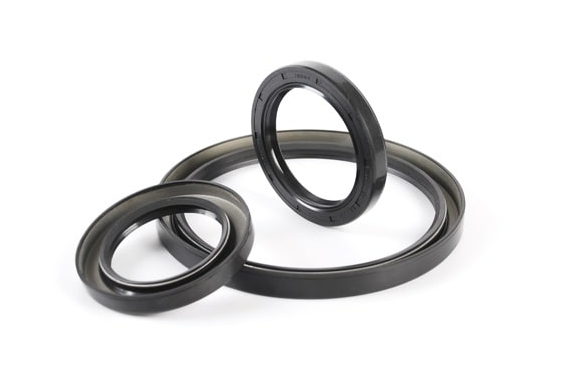

Apa Itu Oil Seal
Oil seal atau radial lip seal adalah elemen mesin berukuran kecil namun memiliki peran yang sangat penting dalam memperpanjang umur mesin. Seperti baut dan mur, komponen ini memegang fungsi krusial.
Walaupun kecil, oil seal mampu melindungi celah pada mesin, mencegah kebocoran oli serta cairan dan udara lainnya, sekaligus menjaga tekanan di dalam mesin. Fungsinya sangat esensial dalam menjaga kinerja mesin tetap optimal.
Terdapat dua jenis radial lip seal berdasarkan bentuk dan fungsinya, yaitu dynamic seal dan static seal. Static seal atau perapat statis, sesuai namanya, digunakan pada komponen mesin yang tidak bergerak. Static seal ini berfungsi menghubungkan dua atau lebih komponen, dengan salah satu komponen tersebut bersifat statis. Pemilihan static seal disesuaikan dengan jenis komponen yang akan dihubungkan.
Sebaliknya, dynamic seal atau perapat dinamis digunakan pada komponen yang bergerak, memberikan perlindungan pada bagian yang memerlukan pergerakan antar komponennya.
Struktur Oil Seal
Oil seal umumnya digunakan untuk menyegel rotasi, sering disebut sebagai segel poros berputar. Struktur oil seal terdiri dari beberapa elemen penting. Pertama, ada “pegas” yang menekan permukaan poros berputar untuk memastikan penyegelan yang efektif. Kemudian, terdapat “Cincin Plat/Lip” yang berfungsi sebagai dinding untuk mencegah kebocoran minyak dari dalam mesin dan mencegah masuknya debu dari luar.
Selanjutnya, ada “cincin penguat” yang berfungsi untuk mengencangkan oil seal ke badan mesin, memberikan stabilitas tambahan. Di luar mesin, cincin plat disebut “Cincin Plat Sekunder,” sedangkan cincin plat di dalam mesin dinamakan “Cincin Plat Primer.” Cincin Plat Primer ini berperan dalam menekan poros yang berputar, memastikan bahwa minyak tetap terjaga di dalam dan tidak bocor keluar. Jika oil seal memiliki dua cincin plat, seperti ini, maka disebut “Cincin Plat Gkalian.”
Penting untuk memperhatikan penempatan cincin plat primer dengan seksama agar minyak bagian dalam tidak bocor. Kesalahan orientasi pemasangan dapat dihindari, karena sudut di bagian dalam dan luar berbeda, yang dapat memengaruhi kinerja oil seal secara signifikan. Orientasi yang tepat akan memastikan bahwa oil seal dapat berfungsi dengan baik, mengurangi risiko kebocoran, dan memperpanjang umur mesin. Dengan pemahaman yang baik tentang struktur dan fungsi oil seal, pengguna dapat lebih efektif dalam memilih dan memasang komponen ini sesuai dengan kebutuhan mesin mereka.
Fungsi dari Oil Seal
Meskipun berukuran kecil, oil seal tidak boleh dianggap sepele. Sebaliknya, komponen ini memegang peran sangat penting dan bahkan bisa menentukan usia mesin kendaraan.
Oil seal dirancang dengan material elastis khusus yang mampu melindungi permukaan tidak rata. Fungsinya tidak hanya terbatas pada menjaga oli agar tidak bocor keluar dari mesin, tetapi juga mencakup aspek-aspek krusial lainnya.
Salah satu fungsi utama oil seal adalah melindungi komponen mesin dari kerusakan. Selain itu, oil seal berperan penting dalam mencegah masuknya kotoran, cairan, dan udara luar yang dapat mengganggu kinerja mesin.
Komponen ini juga berperan dalam mencegah kebocoran oli yang dapat menimbulkan kerugian finansial dan operasional. Selain itu, oil seal memastikan cairan tidak bercampur dengan material lain, sehingga setiap komponen mesin dapat bekerja dengan optimal.
Lebih dari itu, oil seal melapisi permukaan tidak rata, memberikan perlindungan menyeluruh terhadap bagian mesin yang rentan. Oleh karena itu, memahami fungsi oil seal sangat penting. Jangan remehkan potensi kerusakan pada komponen ini, karena kontribusinya besar dalam menjaga kinerja dan kesehatan mesin kendaraan.
Jenis-Jenis Oil Seal
Oil seal hadir dalam berbagai variasi yang dirancang untuk memenuhi kebutuhan khusus dalam berbagai aplikasi industri. Setiap jenis oil seal memiliki karakteristik dan desain unik, disesuaikan dengan tuntutan lingkungan kerja dan fungsi tertentu. Berikut adalah beberapa jenis oil seal yang umum digunakan:
1. Double Lip Oil Seal
Double Lip Oil Seal memiliki desain unik dengan dua bibir penyegel yang saling berhadapan. Keunggulannya terletak pada kemampuannya memberikan perlindungan ekstra terhadap kebocoran dan kontaminasi. Dengan desain ini, oil seal ini efektif menjaga kebersihan dan mencegah masuknya debu yang dapat merusak mesin.
2. Duplex Oil Seal
Duplex Oil Seal memiliki dua elemen penyegel yang dipisahkan oleh ruang hampa udara. Desain ini memungkinkan seal untuk menyesuaikan diri dengan perubahan tekanan baik internal maupun eksternal, menjaga stabilitas penyegelan. Ini menjadikannya pilihan ideal untuk aplikasi dengan fluktuasi tekanan yang sering terjadi.
3. Radial Lip Oil Seal
Radial Lip Oil Seal adalah jenis yang paling umum, dengan bibir elastis yang menghadap radial untuk memberikan penyegelan efektif di sekitar poros yang berputar. Desainnya yang sederhana membuatnya mudah digunakan dalam berbagai aplikasi industri untuk mencegah kebocoran dan melindungi komponen mesin dari debu.
4. Axial Lip Oil Seal
Axial Lip Oil Seal memiliki bibir penyegel yang menghadap aksial, menjadikannya solusi ideal untuk mencegah kebocoran sepanjang arah poros. Seal ini memastikan minyak pelumas tetap di dalam mesin dan memberikan perlindungan khusus pada aplikasi dengan pergerakan poros aksial.
5. Cassette Oil Seal
Cassette Oil Seal dirancang khusus untuk memberikan perlindungan tambahan terhadap kondisi lingkungan yang keras. Desain ini memungkinkan penggunaan beberapa bibir penyegel untuk mengatasi beban kerja berat, sekaligus mencegah debu masuk. Kelebihannya terletak pada kemampuannya beradaptasi dengan kondisi kerja yang ekstrem.
6. Mechanical Face Oil Seal
Langkah selanjutnya adalah Mechanical Face Oil Seal yang melibatkan elemen penyegel berputar secara mekanis bersama dengan poros. Hal ini memungkinkan oil seal untuk menyesuaikan diri dengan gerakan poros yang kompleks dan memberikan penyegelan yang kokoh dalam kondisi yang berubah dengan cepat. Kelebihannya terletak pada desainnya yang mampu beroperasi dalam situasi di mana pergerakan poros bersifat dinamis dan kompleks.
7. Gasket Oil Seal
Terakhir, Gasket Oil Seal membedakan dirinya dengan fokus pada fungsi gasket atau penyegelan statis. Desain ini cocok untuk aplikasi di mana terdapat permukaan yang diam dan memerlukan penyegelan yang aman dan tahan lama. Keunggulannya terletak pada kemampuannya untuk memberikan perlindungan menyeluruh pada area tertentu yang membutuhkan kestabilan penyegelan.
Cara Memasang Oil Seal
Selain menemukan ukuran yang tepat, pemasangan seal juga merupakan tahap krusial untuk mencegah kebocoran atau masuknya kotoran pada komponen. Berikut adalah langkah-langkah yang dapat diikuti untuk memasang radial lip seal dengan benar.
Pertama-tama, pastikan bahwa permukaan tabung yang akan menjadi tempat seal dipasang dalam kondisi bebas karat. Keberadaan karat dapat menghambat penyegelan yang efektif, sehingga penting untuk membersihkan dan memastikan kehalusan permukaan.
Selanjutnya, berikan sealant atau adhesive pada bagian press fit dari radial lip seal. Penggunaan sealant bertujuan untuk meningkatkan keefektifan penyegelan dan mencegah kebocoran.
Setelah itu, pasang seal dengan memperhatikan arah bibir utama (main lip) yang harus menghadap ke hydraulic side atau sisi oli. Ini penting untuk memastikan kinerja optimal seal dalam menahan tekanan dan mencegah keluarnya oli.
Proses pemasangan dilakukan dengan menggunakan alat press atau alat khusus sebagai tumpuan. Hal ini membantu memastikan bahwa seal terpasang dengan kokoh dan merata.
Terakhir, pastikan bahwa seal sudah terpasang dengan baik dan tidak miring. Pemasangan yang tepat akan menjamin fungsi seal dalam menghadapi tekanan dan beban kerja.
Meskipun langkah-langkah di atas memberikan gambaran umum, penting untuk dicatat bahwa pemasangan seal sebaiknya dilakukan oleh mekanik profesional. Jika terjadi masalah atau kerusakan pada komponen ini, disarankan untuk menggantinya dengan spare part asli yang dapat diperoleh dari bengkel resmi Suzuki terdekat. Hal ini penting untuk menjaga kualitas dan kekalianlan komponen dalam jangka waktu yang lebih lama.
Penutup
Sebagai penutup, dapat disimpulkan bahwa apa itu oil seal adalah komponen vital dalam mesin yang berfungsi untuk menyegel rotasi, mencegah kebocoran minyak, dan menghalangi masuknya kotoran dari luar. Oil seal memastikan bahwa pelumas tetap berada di dalam mesin, yang sangat penting untuk mencegah kerusakan pada komponen yang bergerak.
Struktur oil seal terdiri dari beberapa elemen kunci: pegas yang menekan permukaan poros berputar, cincin plat primer yang berfungsi menekan poros dan mencegah kebocoran, serta cincin plat sekunder yang membantu menjaga integritas seal. Selain itu, cincin penguat memberikan stabilitas tambahan, memastikan oil seal terpasang dengan baik pada badan mesin.
Penting untuk memiliki pemahaman yang mendalam tentang berbagai jenis oil seal, fungsi spesifiknya, dan cara pemasangan yang benar. Kesalahan dalam pemasangan dapat menyebabkan kebocoran atau kerusakan yang serius, yang pada gilirannya dapat mempengaruhi efisiensi operasional mesin.
Dengan demikian, investasi dalam oil seal yang berkualitas dan pemasangan yang tepat sangat penting. Menggunakan produk yang tepat tidak hanya akan memperpanjang umur mesin tetapi juga mengurangi biaya perawatan dan perbaikan di masa mendatang. Oleh karena itu, menjaga kesehatan mesin melalui pemilihan dan pemasangan oil seal yang baik adalah langkah yang bijak untuk setiap pemilik kendaraan atau operator mesin. Demikian ulasan dari bengkeltv.id mengenai Apa Itu Oil Seal. Semoga bermanfaat untuk Kalian.
